壁挂式弯勾支撑固定构件

这类弯勾式壁挂支撑构件，在民用商用场景里的应用覆盖度其实很高，小到居家场景的墙面重物挂装，大到工业车间里的轻型管线、工具吊点固定，都能见到同结构产品的身影。很多刚入行的结构设计人员做这类零件的时候，总容易把注意力全放在弯勾的承重校核上，忽略安装基板的受力扩散设计，最后做出来的样件往往在基板安装孔位附近先出现应力集中开裂，反而弯勾本体没出问题。

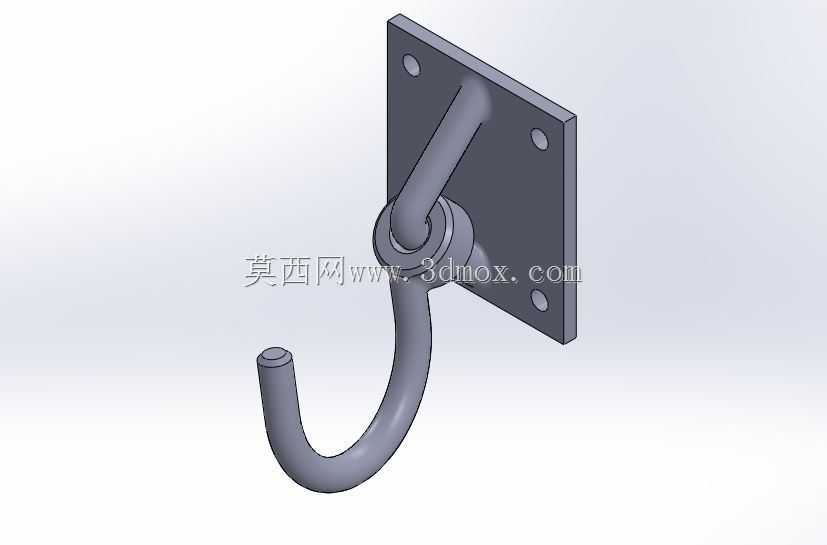

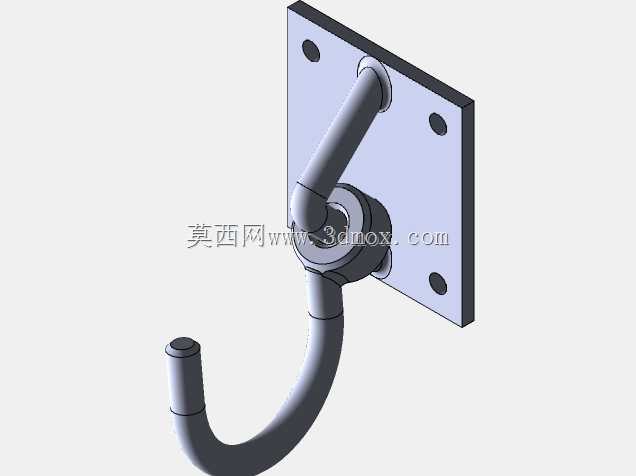

从实际使用的角度出发，这个构件的核心功能是通过墙面的刚性固定，把悬挂物的竖向载荷均匀传递到安装基面，同时弯勾的弧形结构要避免悬挂的绳索、挂环出现应力割损，所以弯勾末端做了小直径的圆柱收头，既可以防止挂装的物件从勾端滑脱，也不会因为尖锐棱边磨损挂具的接触面。设计的时候首先要确定安装边界：方形安装基板的四个角预留了沉头安装孔，适配常用的膨胀螺栓或者自攻螺钉规格，基板和弯勾衔接的位置做了圆弧过渡的加强结构，没有做直角硬衔接，就是为了避免悬挂载荷作用下，衔接位置出现应力集中导致焊缝或者本体断裂。

很多人做这类挂钩设计的时候会把弯勾做成直杆折弯的等径结构，实际上这个构件的弯勾和基板衔接的根部做了局部加粗，就是因为这个位置是整个零件的弯矩最大处，当悬挂重物时，载荷对根部的力矩最长，应力水平最高，局部加粗的结构可以在不整体增加零件重量的前提下，大幅提升根部的抗弯折能力。弯勾的弯曲弧度也不是随意画的圆弧，弧度半径要适配常用的挂环、绳索的弯折半径，过小的弧度会让挂具在勾身出现局部应力集中，既容易损伤挂具，也会让勾身局部的接触应力过高，长期使用出现磨损变形。

安装基板的厚度选择也和使用场景强相关，如果是用于轻质物品挂装，基板厚度可以适当减薄，要是用于工业场景的工具、管线吊点，基板厚度就要匹配对应的膨胀螺栓拉拔力要求，四个安装孔的孔距也要避开墙面砌筑的砖缝位置，保证安装的时候每个固定点都能落在坚实的墙基上。另外勾身的朝向设计是垂直于安装基板平面，这样悬挂重物的时候，载荷方向是竖直向下，不会对安装螺栓产生额外的侧向掰力，要是勾身做了偏斜设计，长期受载会让螺栓承受附加弯矩，容易出现固定松动甚至螺栓断裂的问题。

在建模的时候要注意，过渡位置的圆角不能随便倒，尤其是根部加强段和弯勾本体的衔接处，圆角要顺着载荷传递的路径做顺滑过渡，不能出现台阶或者棱边，不然实际受力的时候这些位置会成为应力集中的薄弱点。还有安装孔的沉头深度，要匹配对应规格螺钉的头部高度，保证螺钉拧紧之后头部不会高出基板平面，避免基板和墙面之间出现间隙，导致安装不稳，受载的时候基板出现翘曲。

实际选型的时候，首先要确认需要悬挂的最大载荷，再对应选择勾身的直径、基板厚度和配套的固定件规格，不能仅凭外观尺寸选件，很多时候看起来尺寸差不多的挂钩，因为根部加强结构、基板厚度的差异，实际承重能力能差出一倍以上。另外这类构件如果是用于户外场景，还要考虑表面处理的耐锈蚀能力，不过从结构本身来说，顺滑的圆弧过渡也能减少积水积灰的位置，提升长期使用的可靠性。
