带轮式炮架复古玩具加农炮结构设计

这款带轮式炮架的复古玩具加农炮，核心应用场景覆盖桌面工艺摆件、青少年科普教具、复古军事主题场景搭建三大类，区别于大尺寸可发射的仿真火炮模型，其整体尺寸控制在成年人单手握持的范围内，炮管轴线到安装支撑面的垂直高度不超过80mm，炮身整体沿炮管轴向的总长度控制在180mm左右，轮架两侧的横向安装边界不超过100mm，不管是放置在桌面展架的分层格中，还是嵌入微缩军事场景的沙盘内，都不会出现尺寸超界的问题，也不会因为重心过高出现摆放倾覆的情况。

从实际用途来看，作为静态展示类模型，它还原了老式前装滑膛加农炮的核心结构特征，没有设计可击发的发射机构，完全规避了弹射类玩具的安全风险，作为科普教具使用时，可以直观展示早期轮式火炮的架体支撑逻辑、炮身与炮架的铰接关系、轮组移动的受力传递路径，帮助受众理解早期陆战火炮的机动与支撑设计思路；作为工艺摆件时，其金属质感的外观处理可以适配工业风、军事主题的桌面陈设需求，也可以作为微缩场景的配套组件完成场景搭建。

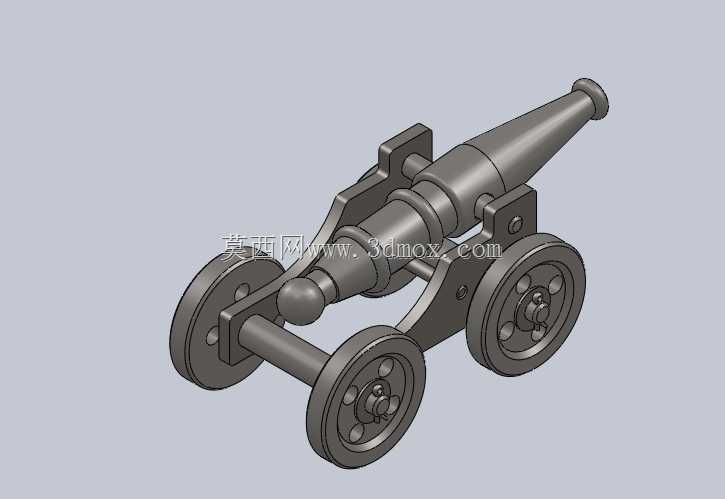

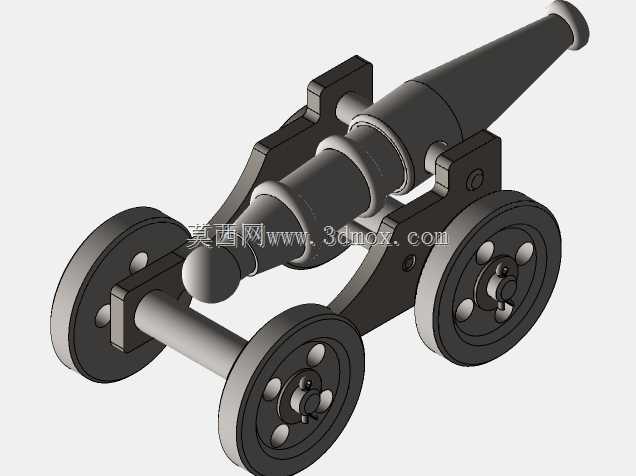

产品的功能特性完全围绕静态展示的核心需求设计，炮身与轮式炮架之间采用铰接式连接结构，可实现炮管俯仰角度的小范围调整，调整阻尼通过铰接位置的配合公差控制，既不会因为过松导致炮管自行下垂，也不会因为过紧出现角度调整卡滞的问题；两侧的轮组采用同轴贯穿式连接，轮体与轴之间保留微小的转动间隙，可实现顺畅的转动效果，还原真实火炮轮组的移动功能特征，同时轮体与架体之间预留了0.5mm的轴向间隙，避免轮体转动时与架体侧面发生摩擦剐蹭，影响转动手感。炮管部分采用前细后粗的锥形轮廓设计，尾部还原了老式加农炮的尾珠结构，炮身中部的加强箍结构完全按照真实火炮的受力位置分布，既还原了外观特征，也在模型层面强化了炮管的结构强度，避免薄壁结构在日常拿取时出现受力变形。

设计思路上完全遵循结构还原与工艺可行性平衡的原则，所有零部件均采用等壁厚设计，适配注塑或者3D打印的成型工艺，不存在倒扣、薄壁尖角等不利于成型的结构，所有棱边位置都做了R0.3-R0.5mm的圆角处理，既避免了锐边带来的使用安全隐患，也提升了模型的外观质感。炮架部分采用双侧对称的板式支撑结构，前后设置横向连接梁保证架体的整体刚性，避免双侧支架出现外张变形的问题，轮轴的安装位置经过重心测算，当炮管处于水平状态时，整体重心落在前后轮的支撑区间内，不需要额外的支撑脚就可以实现稳定放置，炮管向上调整至最大仰角时，重心依然不会超出轮组的支撑边界，保证不同展示角度下的放置稳定性。

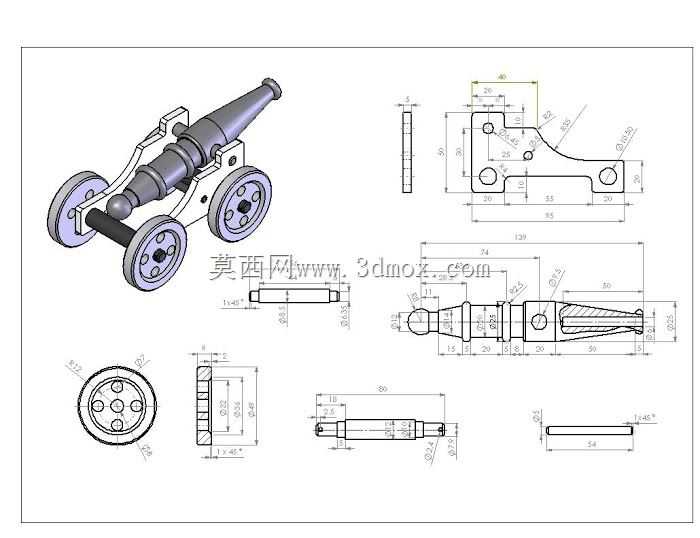

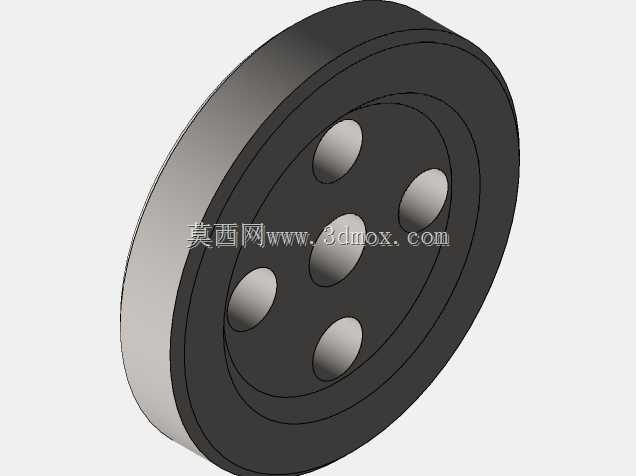

从安装边界来看，整个模型所有零部件均采用卡槽或者轴孔配合的方式完成组装，不需要额外的粘接剂或者紧固件，单个零件的最大尺寸不超过160mm，最小的轴类零件直径不小于2mm，完全适配常规的小批量加工或者桌面级3D打印的工艺要求，组装完成后没有外凸的尖锐结构，所有配合位置的接缝控制在0.1mm以内，保证外观的整体性。轮体的轮廓还原了老式木质辐条轮的结构特征，在模型尺寸限制下简化了辐条的细节，既保证了外观辨识度，也避免了过于细碎的结构在加工或者使用过程中出现断裂损坏。炮管与炮架的铰接位置隐藏在架体内侧，从外侧看不到铰接轴的端部，保证了外观的整洁度，也避免了铰接轴脱出导致的零件散落问题。
