家用三叶金属吊扇外观结构三维设计

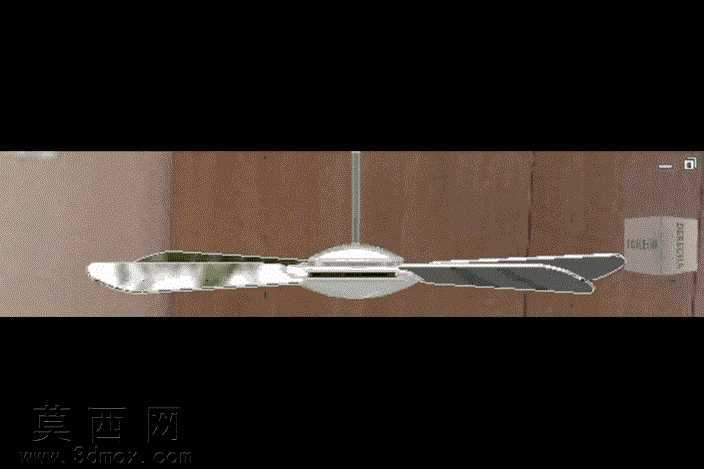

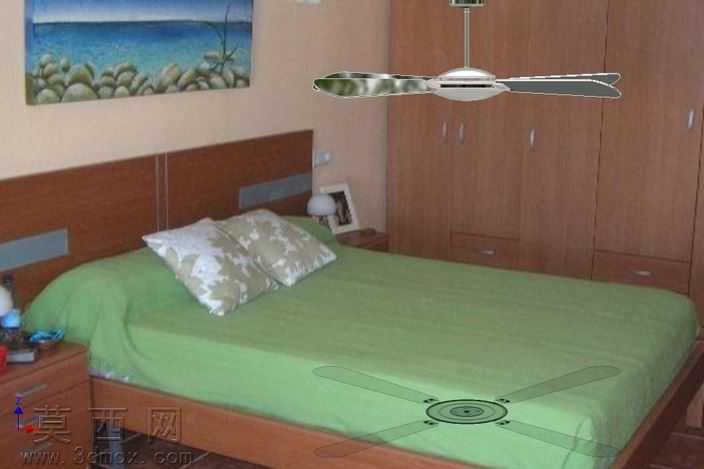

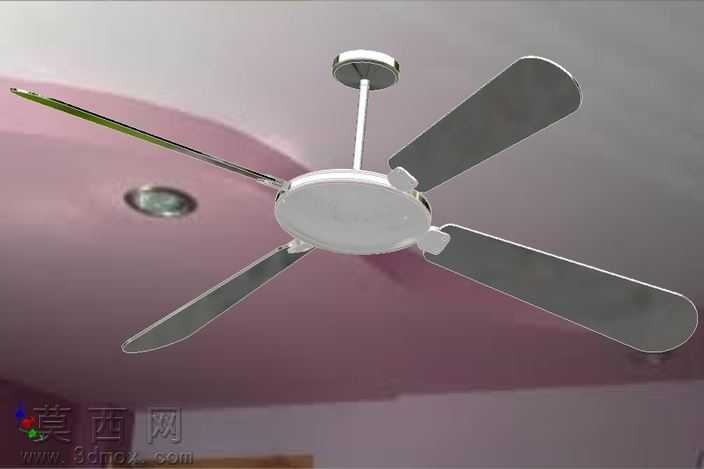

本吊扇三维模型采用Autodesk Inventor完成全参数化建模，整体围绕家用吊顶安装场景展开结构设计，还原了传统三叶吊扇的经典外观与核心装配逻辑。建模阶段首先以中心电机基座为基准原点，绘制旋转凸台生成吊扇的核心主机壳体，壳体表面做圆弧过渡处理，匹配真实吊扇的流线型外观，避免生硬棱角带来的违和感；随后构建顶部吊杆结构，吊杆采用细长圆柱特征建模，与主机壳体顶部的安装孔做同轴心配合，还原吊扇与屋顶吊顶的连接结构，吊杆与主机衔接处做圆角收边处理，模拟真实产品的密封装饰盖结构。扇叶建模阶段，先绘制单片扇叶的翼型截面草图，通过放样特征生成带有自然扭转弧度的扇叶实体，还原真实吊扇扇叶的导风角度，扇叶边缘做薄边处理，匹配金属冲压扇叶的厚度特征；三片扇叶以主机中心轴为基准做圆周阵列，阵列角度严格控制为120度，保证三片扇叶的动平衡结构合理性，扇叶与主机连接的固定座采用凸台拉伸建模，预留装配孔位特征，还原真实吊扇的扇叶安装固定结构。材质与渲染阶段，主机壳体与吊杆赋予亮面镀铬金属材质，调整材质反射率与粗糙度参数，模拟不锈钢金属的镜面反光效果；扇叶部分赋予拉丝金属材质，添加细微的表面划痕纹理，还原金属扇叶的真实质感，渲染时采用室内暖光环境，添加柔和的环境光遮蔽效果，让模型整体呈现出真实的金属质感与空间层次感。结构设计上充分考虑吊扇的实际使用逻辑，所有部件的装配间隙控制在合理范围，既保证各部件的结构独立性，也还原了真实产品的装配关系，没有出现结构干涉问题，模型可直接用于产品外观展示、结构教学演示等场景，也可导出为STEP、IGES等通用格式供其他三维软件调用编辑。
