印度铁路WDM-3D型ALCO内燃机车结构

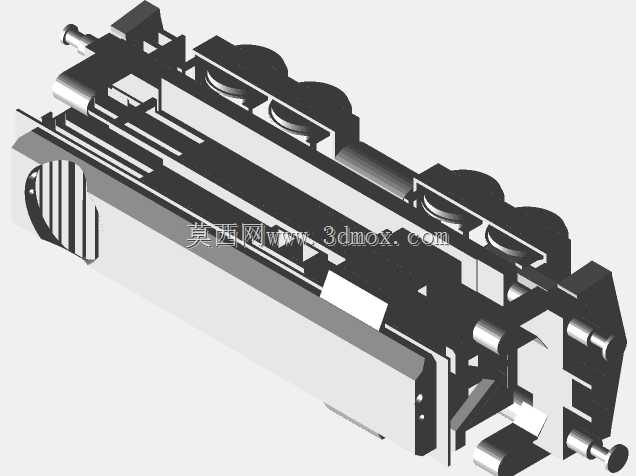

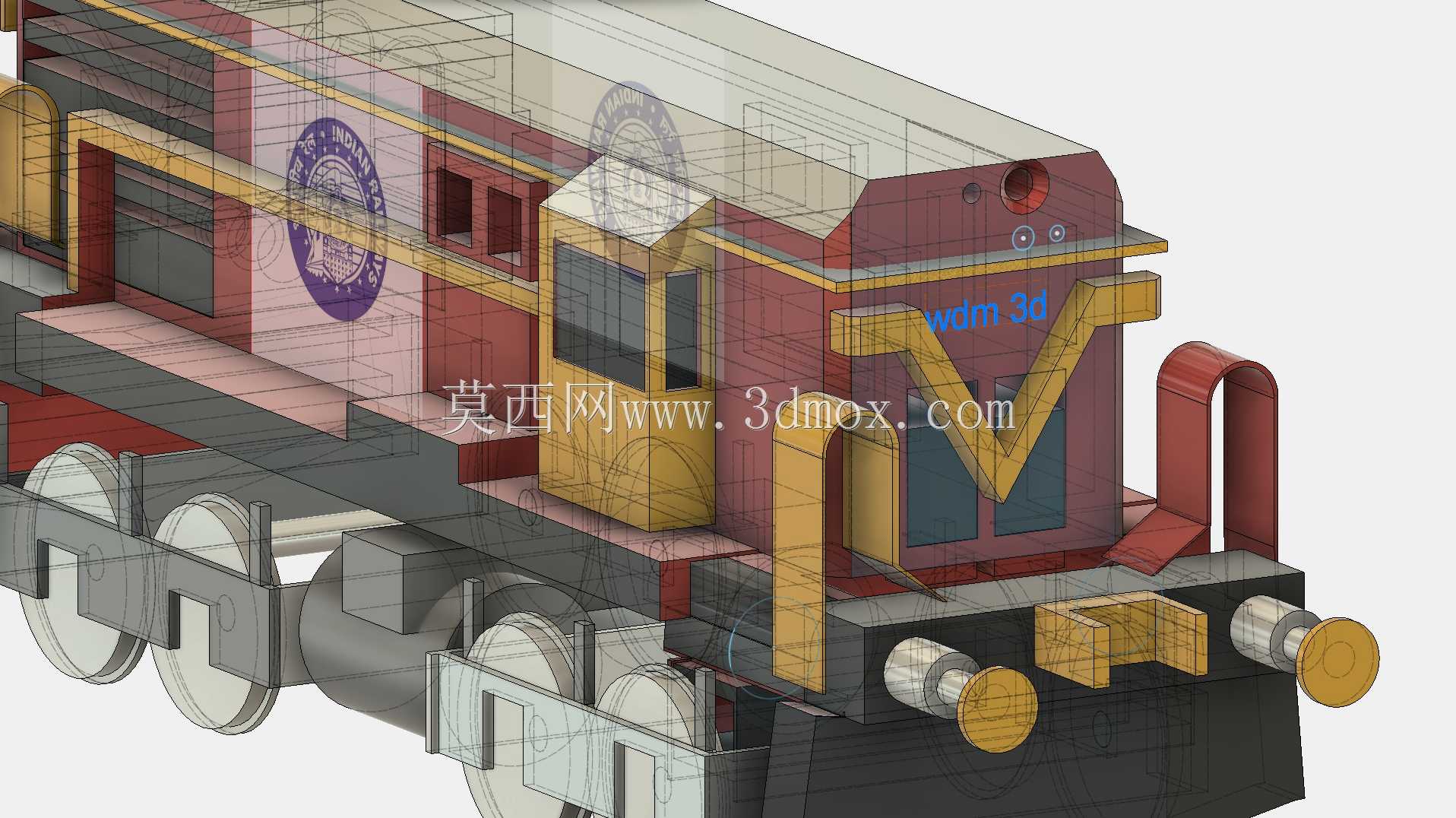

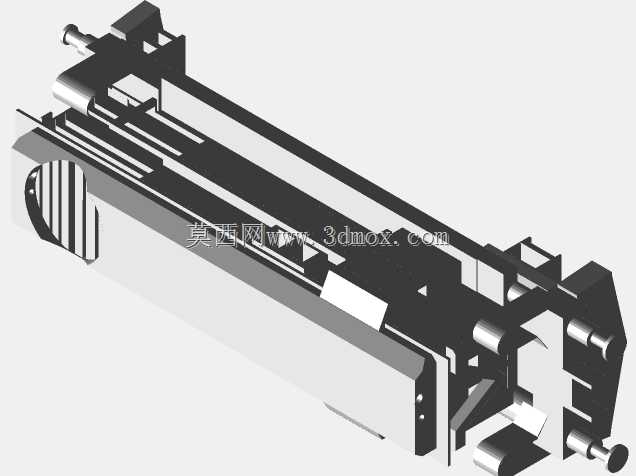

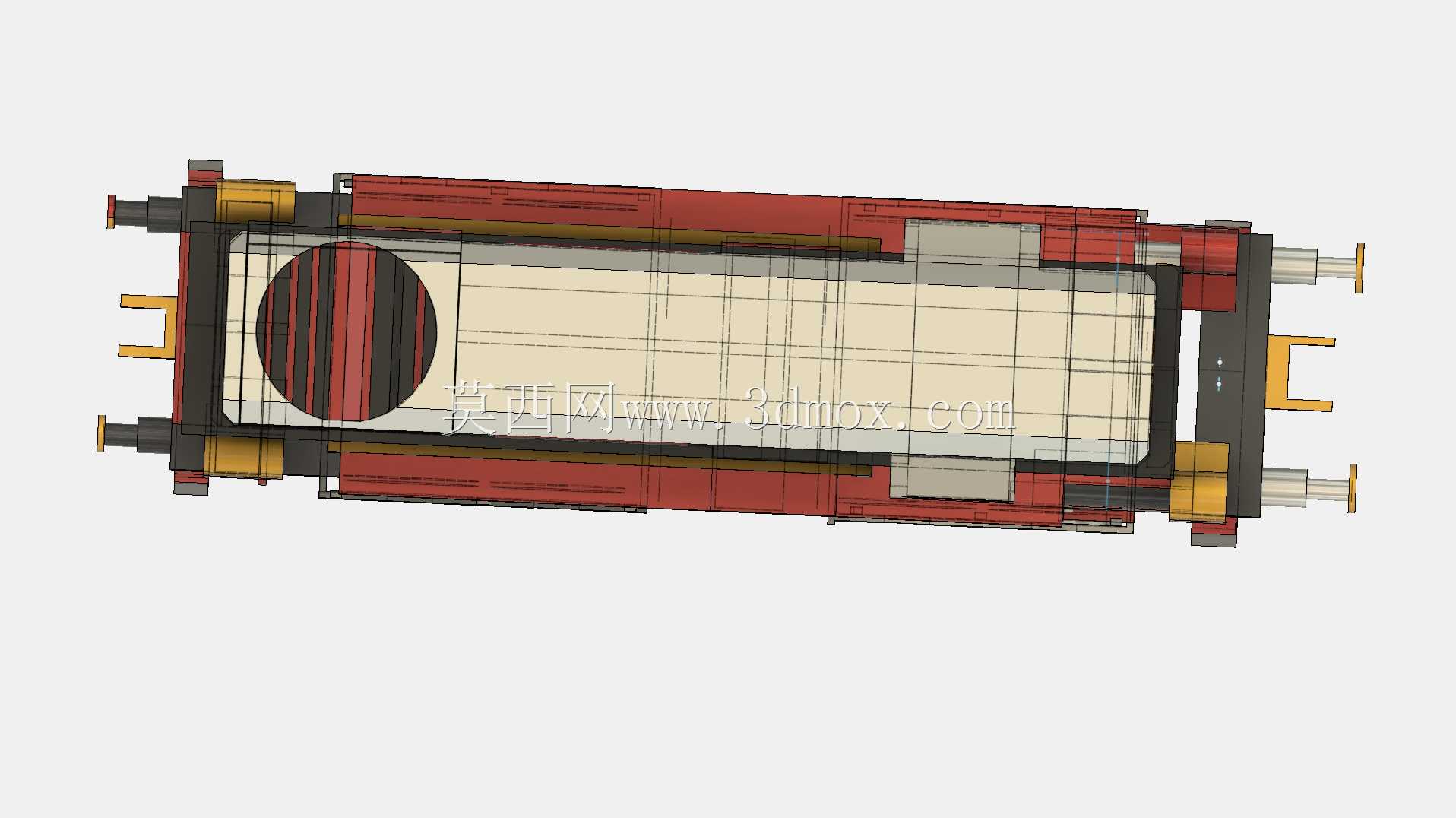

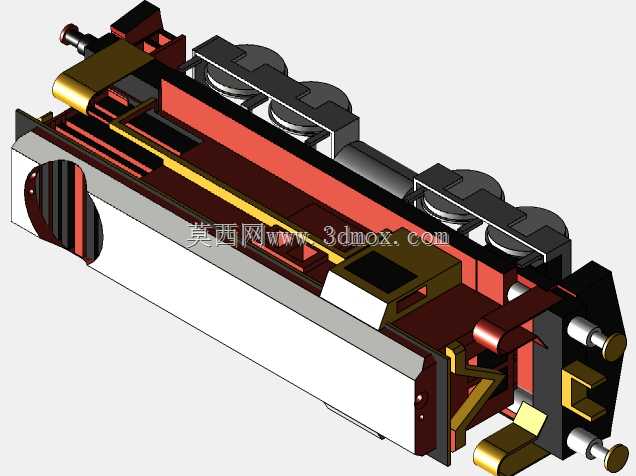

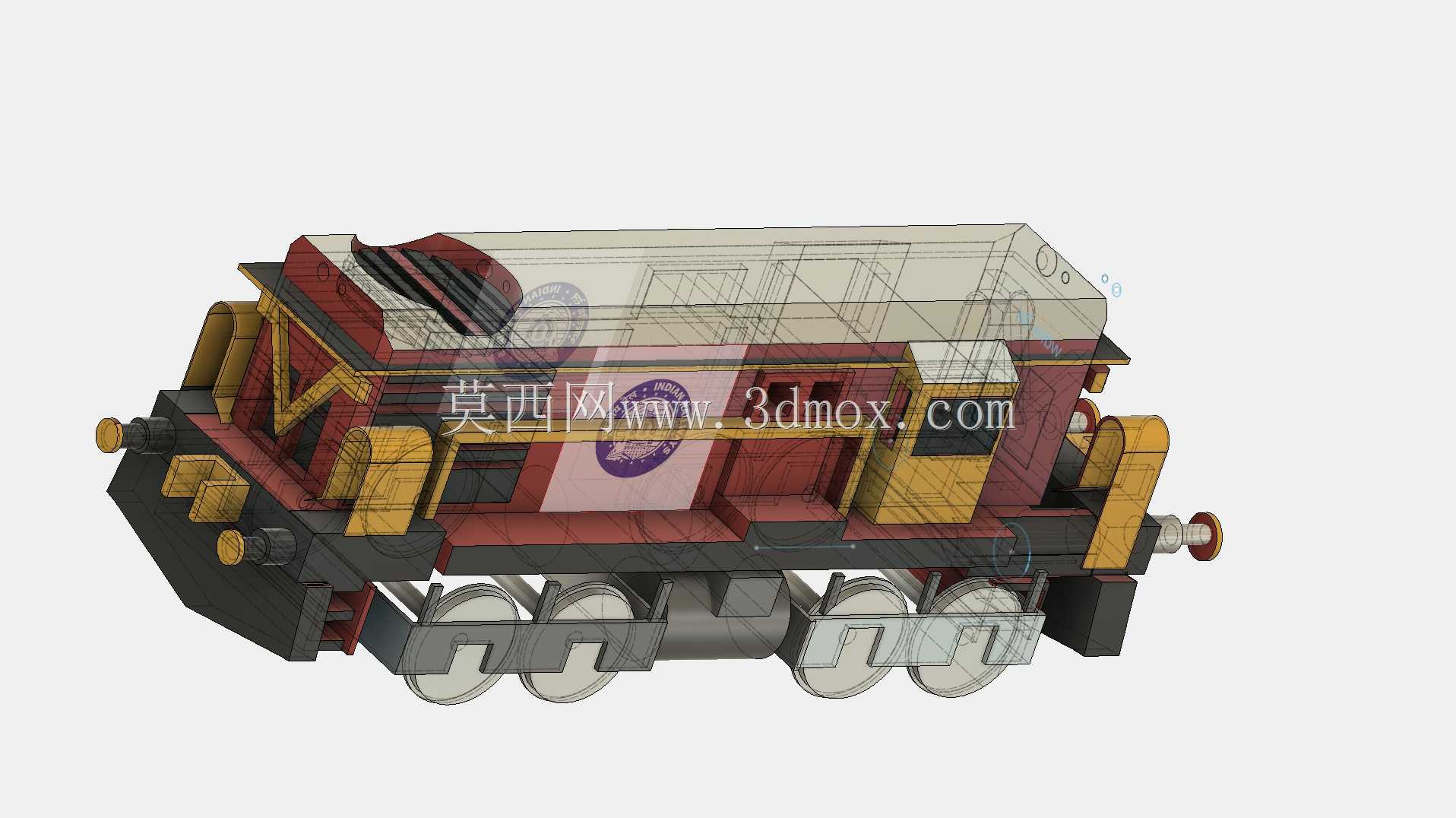

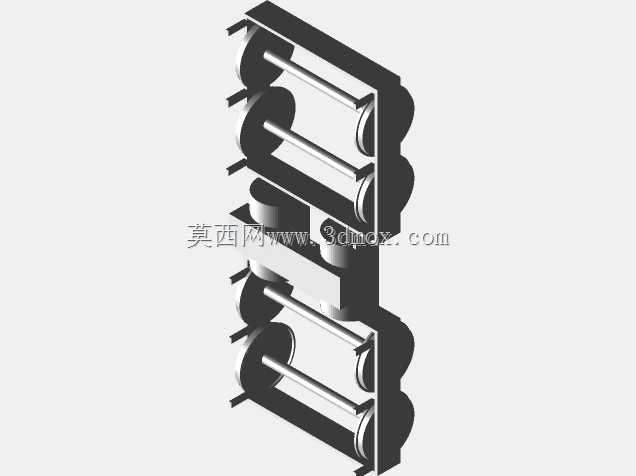

该机车模型还原的是印度铁路干线客货运输通用的内燃机车结构，其原型基于ALCO机车技术平台改进而来，主要承担非电气化铁路区段的旅客列车牵引、货运编组站调车、干线小运转作业任务，在印度铁路网中覆盖了大量支线、次干线的运输需求，适配宽轨铁路的线路限界要求，可在高温、高尘的南亚气候环境下持续运行。从结构设计来看，该模型完整呈现了机车的外车体、走行部、司机室、动力舱、端部缓冲装置等核心结构，车体外部的走台板、扶手、标识区域均做了等比例还原，走行部的轮对、轴箱、悬挂构件、牵引装置的装配关系清晰可辨，可直观看到机车的载荷传递路径：车体重量通过旁承、构架传递至轴箱，再经轮对作用于钢轨，牵引力矩则通过牵引拉杆在车体与转向架之间传递，符合内燃机车的典型动力传递逻辑。设计过程中优先匹配了印度铁路的机车限界标准，车体宽度、高度、车钩中心高度均严格对应宽轨机车的安装边界，端部的排障器、车钩、缓冲器的安装位置预留了实际装配的公差空间，车钩采用符合当地铁路标准的连接结构，可适配现有各类客货车辆的连挂需求。司机室的布局还原了实际机车的操作空间，前窗、侧窗、登车梯的位置均符合人机工程要求，动力舱的外部检修门、通风口结构对应内部动力单元的散热、检修需求，车体侧面的走廊扶手、走台板防滑结构满足乘务人员日常巡检的作业空间要求。走行部的多轴布置适配大牵引重量的需求，每台转向架的轴数配置对应机车的粘着重量要求，可在牵引重载列车时提供足够的粘着力，避免轮对空转，悬挂系统的一系、二系弹簧位置清晰，可直观展示机车运行时的振动缓冲路径，降低线路不平顺对车体和车载设备的冲击。端部的头灯、标志灯安装位置符合铁路信号显示要求，排障器的高度设置可有效清除轨面小型障碍物，保障运行安全，车体外部的涂装标识区域对应实际机车的配属、编号标识位置，还原了运营机车的外观特征。该结构模型可用于铁路装备的结构教学、机车总体布置方案研讨、铁路场景仿真搭建等场景，建模过程中对各部件的装配干涉做了校验，所有外露构件的位置均符合实际机车的装配逻辑，不存在结构冲突，转向架与车体之间的连接间隙预留了足够的相对运动空间，可满足机车通过曲线时的转角需求，车钩的摆动范围也对应实际线路的最小曲线半径通过要求。
