仿真火车客运车厢结构设计方案

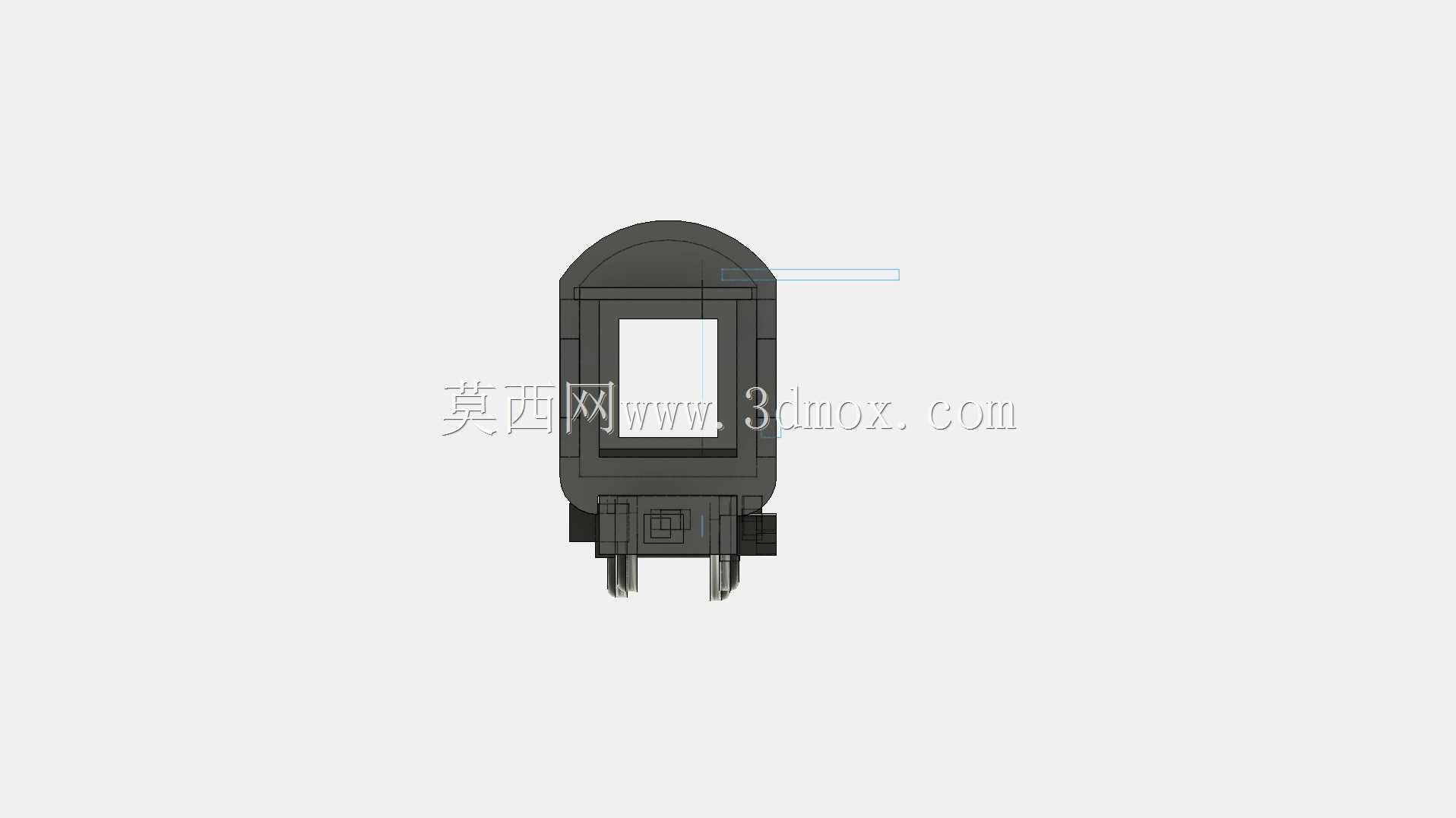

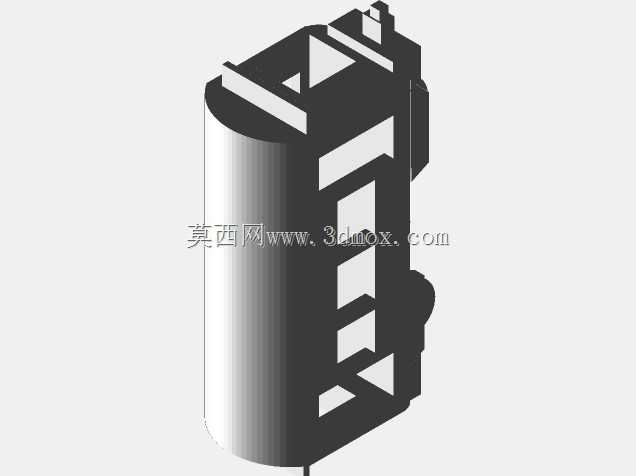

做轨道交通载具仿真模型开发的结构工程师都清楚，车厢类部件的建模难点从来不是曲面扫掠，而是要在比例缩放后依然保留真实载具的结构逻辑，同时兼顾3D打印、静态展示、动态沙盘运行的多重需求。这次的车厢结构设计，首先从真实铁路客运车厢的功能分区倒推建模逻辑，真实车厢的承载核心是底部的走行部安装位与侧墙的承载框架，建模时没有做一体化的实心壳体，而是把侧墙的窗体镂空、顶部的圆弧过渡、端部的连接挂耳都做了独立的结构分区，方便后续不同比例缩放时调整壁厚，避免打印时出现壁厚不均导致的翘曲变形。

从实际应用场景来看，这类车厢结构模型主要服务于三个方向：一是铁路科普沙盘的静态展示场景，需要和轨道、转向架、机车模型做尺寸匹配，所以建模时特意把车厢底部的安装卡槽尺寸做了通用化处理，适配市面主流的N比例、HO比例轨道安装边界，端部的连接挂耳预留了标准插销孔位，不用二次修改就能和同系列的机车、其他车厢模型完成拼接，不会出现拼接错位、高度差过大的问题。二是用于轨道交通教学的结构演示，侧墙的窗体镂空不是单纯做视觉效果，而是对应真实车厢的车窗排布逻辑，内部预留了乘客舱、端部电气舱的分隔空间，教学演示时可以加装内饰件、灯光组件，不需要额外切削壳体。三是用于静态收藏类模型的制作，整体外形的圆弧过渡做了曲率连续处理，没有生硬的折角，后期做表面喷涂、水贴粘贴时不会出现曲面断层，漆面附着力更均匀。

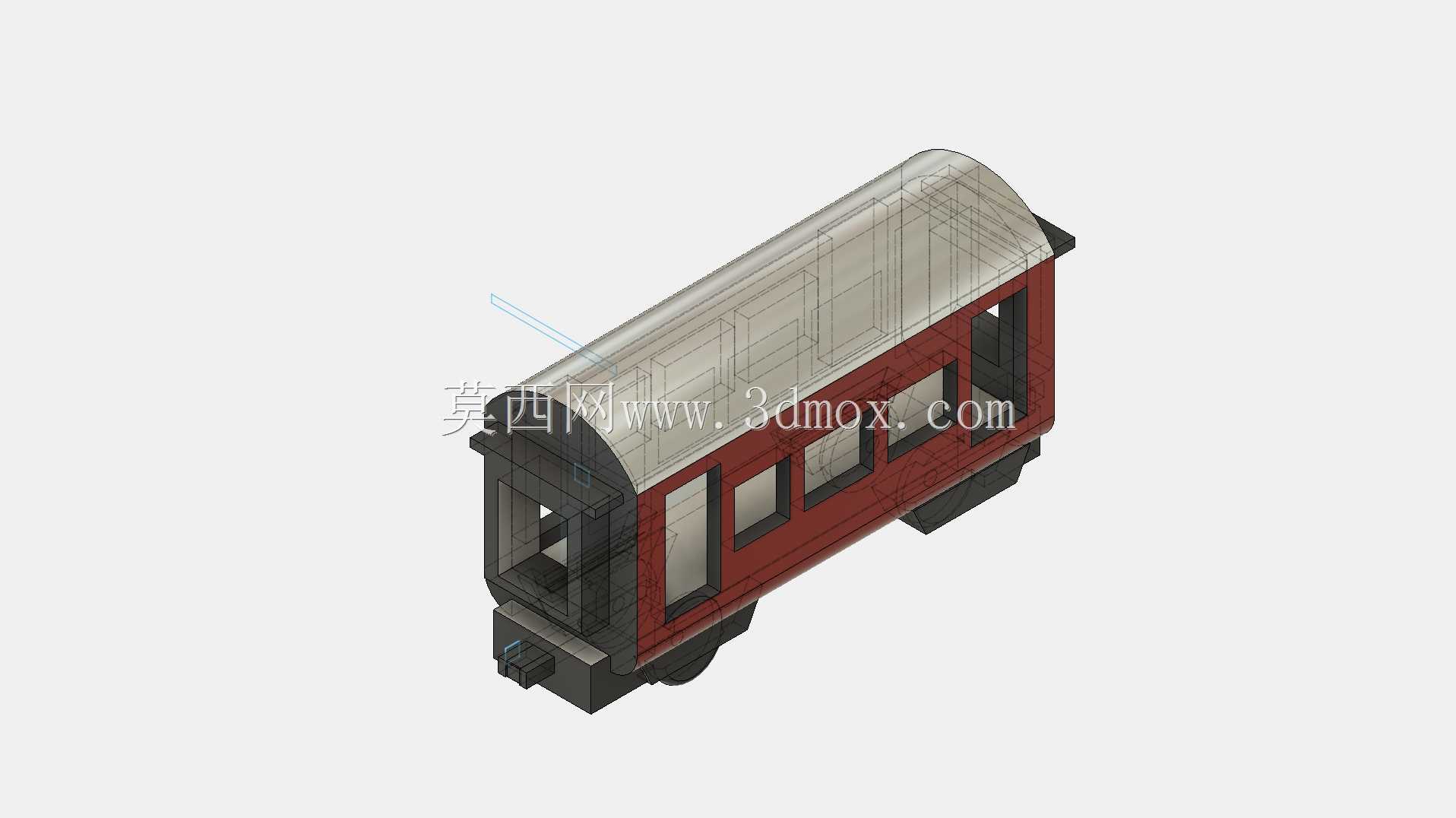

设计思路上没有追求过度的细节冗余，而是优先保证结构的合理性：侧墙的承载筋位做了内嵌处理，从外部看不到突兀的加强结构，但能保证长尺寸车厢打印后不会出现中部下垂的形变；顶部的圆弧顶盖和侧墙做了卡扣式的配合结构，不用胶水粘接就能完成组装，方便后期拆解调整内部结构；端部的连接面做了平面度公差预留，多节车厢拼接时不会出现缝隙不均的问题。外形尺寸方面，按照常用的HO比例缩放后，车厢整体长度控制在240mm左右，宽度32mm，高度45mm，底部安装面距离轨道顶面的高度预留了8mm的转向架安装空间，不管是装配带动力的转向架做动态运行，还是装配静态转向架做展示，都不会出现轮对蹭底、车厢高度过高超出沙盘限界的问题。

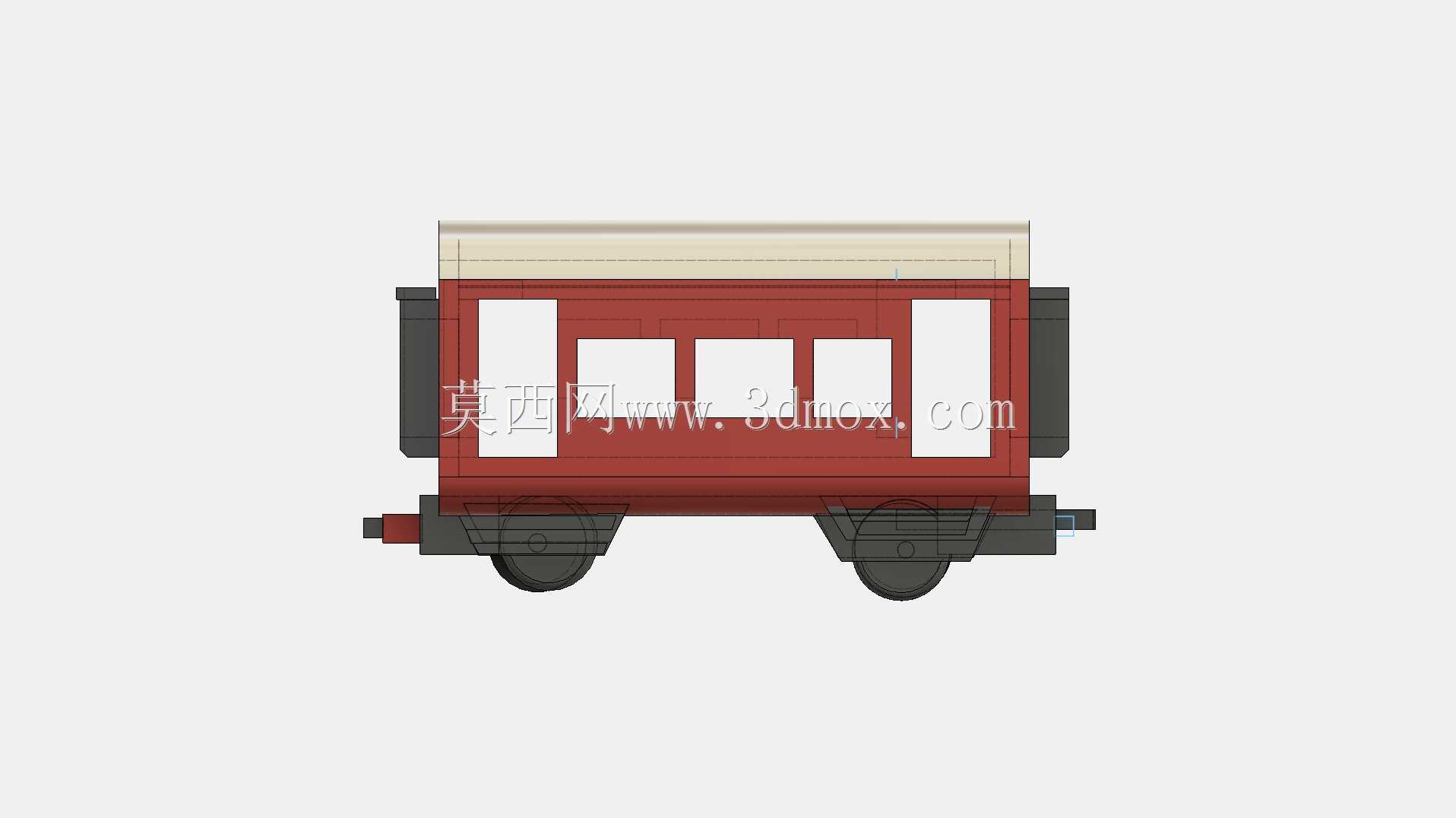

很多新手做这类车厢模型时容易犯的错误是直接把真实车厢的尺寸等比例缩小，忽略了缩放后壁厚的最小加工极限，这次建模时所有壳体壁厚都控制在1.2mm以上，镂空窗体的边缘做了0.3mm的圆角过渡，既避免3D打印时出现边角崩缺，也能提升整体结构的抗冲击性，日常拿取展示时不会因为轻微磕碰就出现窗体断裂的问题。另外侧墙的窗体排布严格对应真实车厢的座位间距，没有随意增减窗体数量，保证模型的仿真度，同时侧墙下部的设备舱位置做了浅凹槽设计，后期可以粘贴对应型号的设备舱细节水贴，不需要额外雕刻细节。

从安装边界的角度考虑，车厢底部的卡槽宽度做了2mm的通用尺寸，适配市面绝大多数轨道模型的卡接结构，端部的连接挂耳突出端面3mm，插销孔直径1.5mm，和同比例的机车连接钩尺寸完全匹配，拼接后车厢之间的间隙控制在1mm以内，不会出现过大的缝隙影响视觉效果。整体结构没有做倒扣设计，不管是FDM还是光固化3D打印都可以直接打印，不需要额外添加支撑，打印完成后去除支撑的工作量极小，表面处理难度低。另外考虑到动态运行的需求，车厢整体的重心做了下沉设计，底部的壁厚比侧墙厚0.5mm，运行时不会因为重心过高出现侧翻的问题，过弯道时的稳定性更好。
