公制猫六角螺母结构设计三维数模

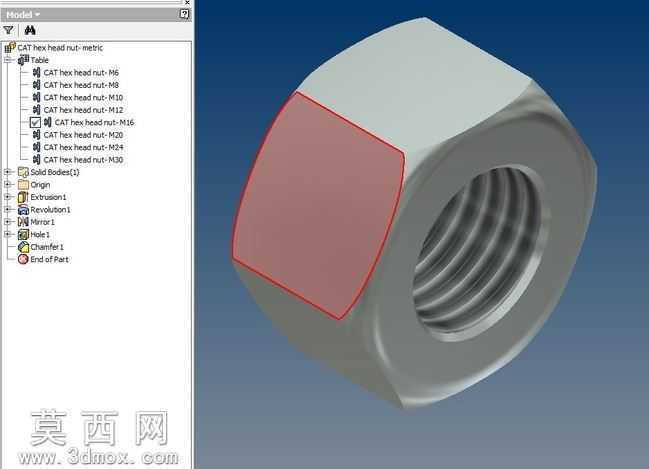

本模型为公制规格猫六角螺母的三维参数化设计成果，建模过程依托三维机械设计软件完成，整体遵循公制紧固件的尺寸规范进行参数搭建，从基础特征构建到细节结构完善均严格匹配六角螺母的实际生产加工逻辑。建模初期首先绘制六角外形的基准草图，通过拉伸特征生成螺母的基体六棱柱结构，精准控制六方的对边尺寸、对角尺寸以及螺母整体厚度，保证外形轮廓符合公制六角螺母的外形公差要求。随后针对螺母的内螺纹结构进行设计，先构建内孔的基础回转特征，再通过螺旋线扫描切除的方式生成标准公制三角螺纹，螺纹的牙型角、螺距、大径小径参数均严格对应公制螺纹标准，还原真实螺纹的啮合结构，确保螺纹部分的结构精度满足装配仿真的使用需求。在细节处理上，对螺母两端的孔口边缘以及六方棱边添加了符合工艺要求的倒角特征，还原实际五金零件生产中的去毛刺、倒角工序结构，避免锐边结构的出现，让模型更贴近真实量产零件的形态。材质渲染阶段采用金属钢材的材质参数，还原钢制螺母的银灰色金属质感，对表面添加细微的磨砂纹理效果，模拟普通五金紧固件的表面处理质感，同时通过光影渲染突出六方平面的平整性、螺纹牙型的层次感以及倒角结构的过渡细节，让模型的视觉呈现更具真实感。结构设计上完整还原六角螺母的核心功能结构，外部六方结构适配标准扳手的夹持尺寸，可满足装配时的扭矩施加需求，内部连续的公制螺纹结构可与对应规格的公制外螺纹零件实现精准啮合，整体模型为可编辑的参数化零件，可通过修改特征参数快速适配M6到M30等不同规格的公制猫六角螺母设计需求，可用于机械装配仿真、紧固件选型演示、五金产品展示等多种场景，模型的特征树逻辑清晰，从基准原点到基础拉伸、回转特征，再到螺纹扫描、倒角细节特征，建模步骤符合机械设计的常规建模逻辑，便于后续的参数修改与结构调整。
