杆端关节轴承Heim联合结构三维设计

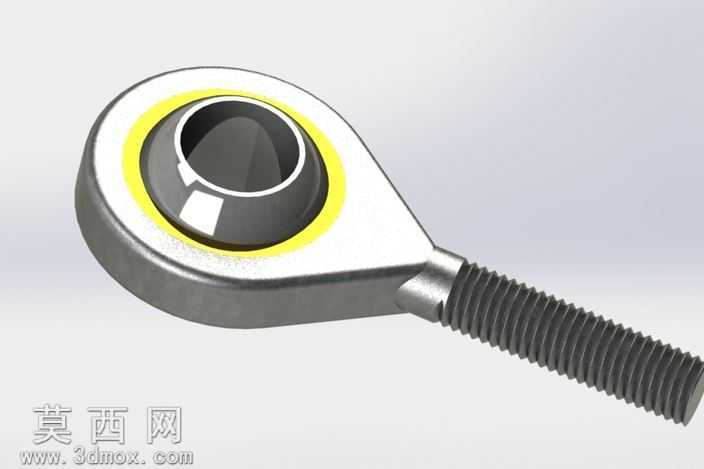

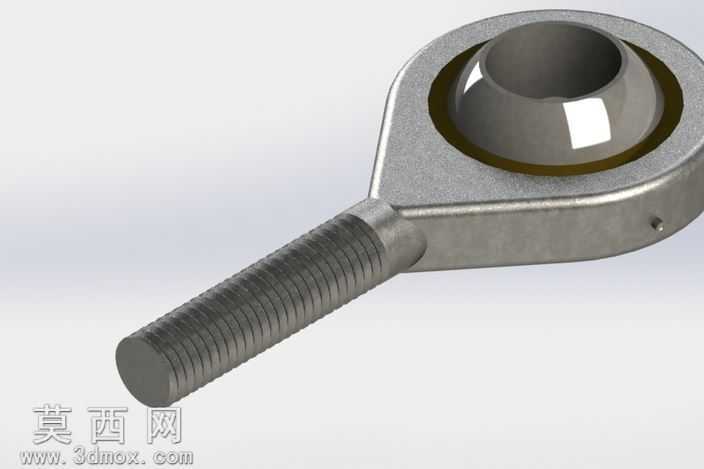

本作品为杆端关节轴承（Heim联合）的三维参数化设计模型，建模过程以SolidWorks为核心工具，遵循机械零件设计的标准规范完成全流程构建。建模初期首先梳理杆端关节轴承的核心结构逻辑，该部件主要由带外螺纹杆身的外圈座、内嵌的球形内圈、密封衬层三个核心部分组成，建模时先通过旋转凸台命令生成内圈的球面基体，严格控制球面的尺寸公差与表面弧度，保证内圈可实现多方向的角度偏转，满足关节轴承的万向调节需求。外圈座的建模先绘制二维截面轮廓，轮廓包含杆端的螺纹段、过渡圆角段、外圈包容环三个特征段，通过拉伸凸台生成基础实体后，对内圈包容腔进行球面切除操作，切除尺寸与内圈球面保留合理的配合间隙，同时在包容腔内侧预留衬层的安装空间，衬层采用薄壁旋转特征生成，材质设定为自润滑耐磨合金，还原真实杆端关节轴承的减磨结构。外螺纹杆身部分采用装饰螺纹线结合扫描切除的方式完成螺纹特征构建，既保证模型轻量化便于装配调用，又精准还原外螺纹的牙型轮廓与螺距参数，杆身与外圈环的过渡位置添加标准机械圆角，避免应力集中的结构缺陷，符合实际零件的加工工艺要求。材质渲染阶段，外圈与内圈均赋予合金结构钢材质，调整金属材质的粗糙度、反射率参数，还原钢制零件经机加工后的哑光金属质感，表面添加细微的磨削纹理提升真实感，衬层部分赋予铜合金材质，与钢制基体形成明确的材质区分，渲染时采用工作室柔和光源，多角度打光突出球面的曲面光泽与杆身螺纹的细节特征，清晰展示各部分的结构边界。设计过程中充分考虑该零件的实际应用场景，这类Heim联合杆端关节轴承广泛应用于机械设备、汽车的连杆铰接位置，可承受径向载荷与一定的轴向载荷，同时补偿连接部位的角度偏差，建模时所有尺寸参考行业通用的杆端关节轴承标准参数，各部分结构比例协调，配合关系准确，既可以作为机械设计教学的演示模型，也可用于整机装配时的标准件调用，模型无多余特征、无几何错误，曲面顺滑无破面，可直接导出STEP、IGES等通用格式适配不同三维软件的使用需求。
