辐条式直齿圆柱传动齿轮三维设计

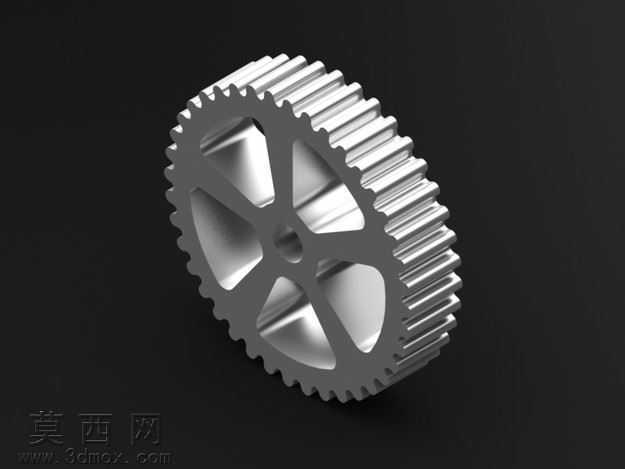

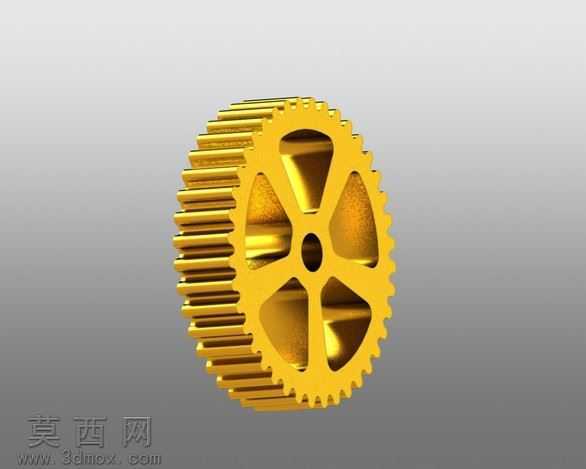

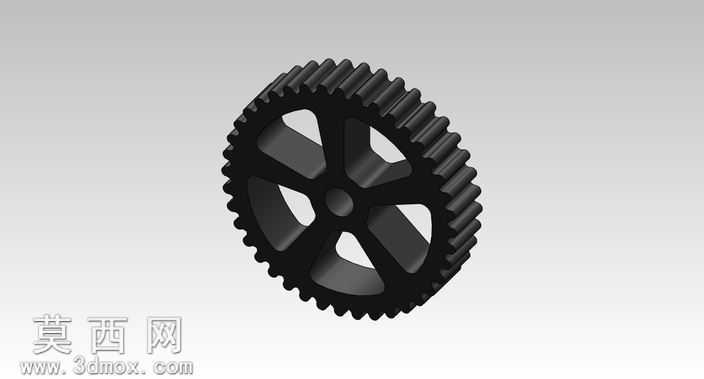

本作品为辐条式直齿圆柱齿轮的三维参数化设计模型，建模过程严格遵循渐开线圆柱齿轮的齿廓成型原理，首先通过齿廓参数方程计算生成精确的渐开线齿形曲线，结合齿根过渡圆弧的参数设定完成单个齿槽的轮廓绘制，通过圆周阵列操作完成整圈轮齿的特征生成，保证了轮齿齿距、齿厚、齿顶高、齿根高的参数精度符合通用机械传动的设计规范。模型主体采用辐条式轻量化结构设计，在齿轮轮缘与中心轮毂之间设计了六根均匀分布的辐条，相邻辐条之间形成镂空的减重空腔，在保证齿轮整体结构强度、满足传动扭矩承载要求的前提下，有效降低了齿轮自身的重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能。中心位置设计有标准的安装轴孔，轴孔与辐条、轮缘之间做了平滑的过渡圆角处理，避免应力集中导致的结构失效问题。材质渲染阶段采用哑光黑色工程塑料质感，模拟高强度尼龙或玻纤增强工程塑料的材质表现，表面设置细微的磨砂质感效果，还原非金属齿轮的真实视觉特征，轮齿的啮合面做了轻微的光泽处理，体现齿面加工的精度质感。整体模型结构完整，所有特征参数可编辑，可直接用于机械传动系统的装配仿真、运动干涉检查、3D打印样件制作以及工程出图参考，设计过程中充分考虑了齿轮的加工工艺性，辐条的厚度、轮缘的壁厚、轮毂的长度均符合注塑成型或粉末冶金成型的工艺要求，避免了薄壁、尖角等不利于加工生产的结构问题，能够适配中小载荷的机械传动场景使用需求。
