六孔锌电镀金属工业拉手三维建模设计

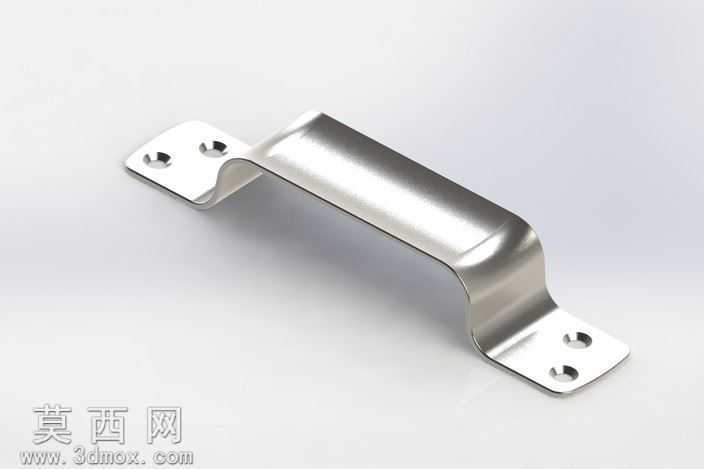

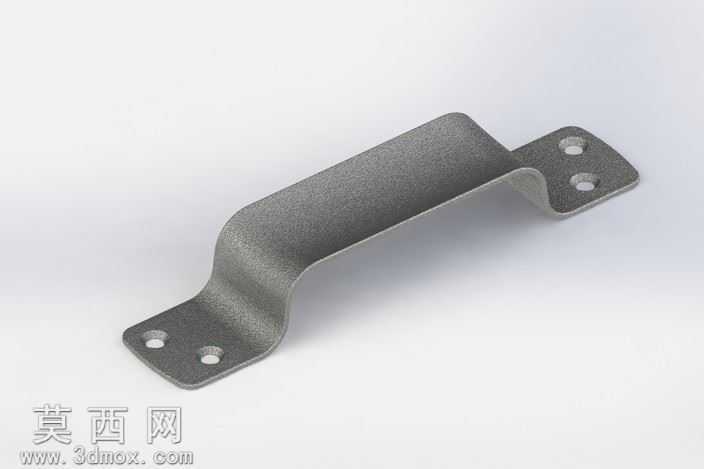

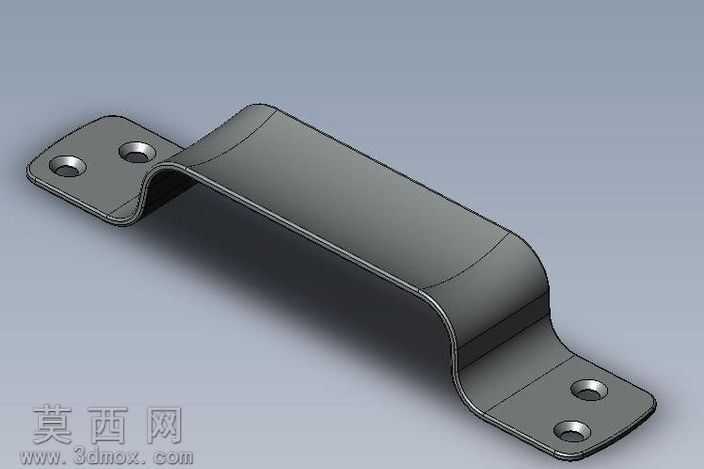

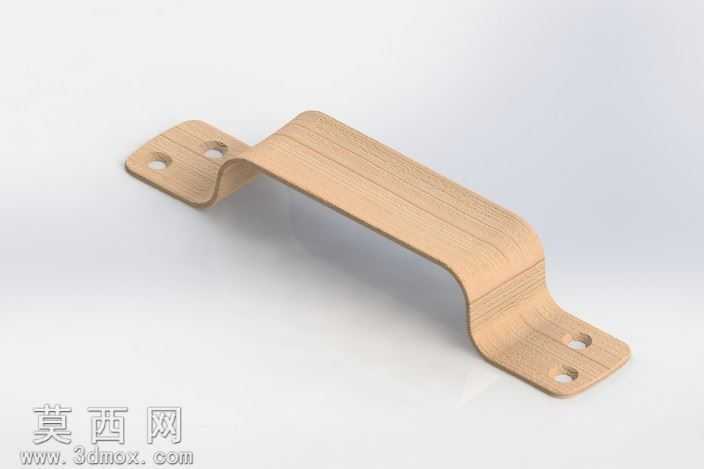

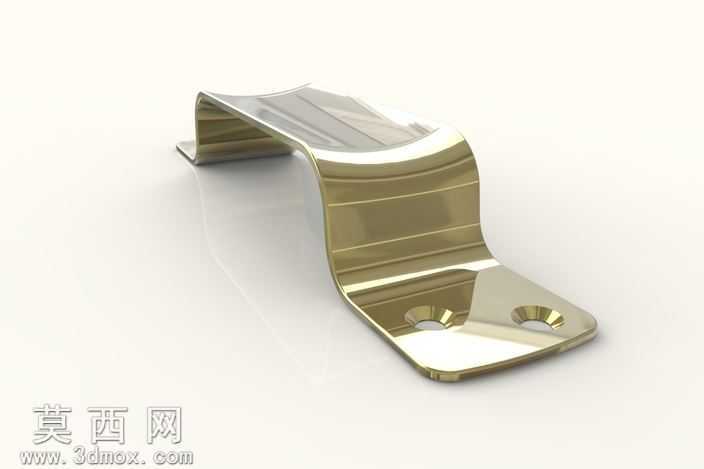

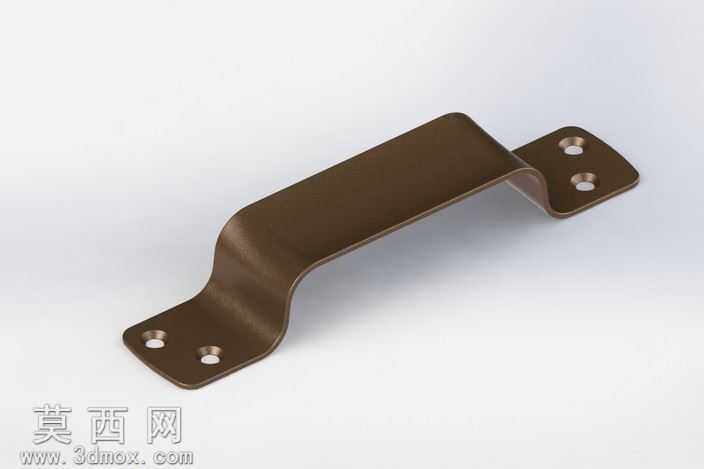

本作品为工业用六孔金属拉手三维建模成果，建模过程依托三维参数化设计逻辑完成，首先基于五金拉手的实际安装使用需求确定整体轮廓尺寸，以对称式布局为基础搭建基础曲面框架，保证拉手主体握持段的弧度符合人体工学握持曲线，两端安装耳板的平面度满足装配贴合要求。建模阶段优先采用钣金建模逻辑还原金属冲压成型的工艺特征，对拉手主体的弯折过渡区域做等R角处理，精准还原冲压折弯工艺下的圆角自然过渡效果，避免出现尖锐棱角或不符合工艺逻辑的突变结构；两端安装耳板上的沉头安装孔采用同轴度约束定位，六个安装孔分别对称分布在两端耳板上，孔位间距严格匹配通用工业柜体、设备门板的安装孔距标准，沉头孔的深度与直径参数适配常用规格的沉头螺丝，保证装配后螺丝端面与耳板平面齐平无凸起。材质渲染阶段针对锌电镀金属的表面特性做参数调试，基底赋予锌合金哑光金属质感，表层叠加电镀层的高反射微光泽效果，调整表面粗糙度参数模拟真实电镀金属件的细微颗粒质感，避免过度镜面反射带来的塑料感，同时对弯折区域的光影反射做微调，还原金属冲压弯折后表面应力带来的细微质感差异。结构设计上充分考虑五金拉手的承重需求，主体握持段做等壁厚处理，弯折位置做隐性加强结构设计，在不增加整体壁厚的前提下提升拉手的抗弯折强度，两端安装耳板与主体衔接位置做平滑过渡处理，消除应力集中风险，保证长期承重使用下不会出现衔接处断裂的问题。整体建模过程严格遵循五金冲压件的生产工艺逻辑，所有特征均可直接对接钣金生产工序，无需二次修改即可用于生产开模参考，渲染效果真实还原电镀金属拉手的成品外观，可直接用于产品展示、装配模拟等场景。
