卧式储油桶支撑放置架结构设计

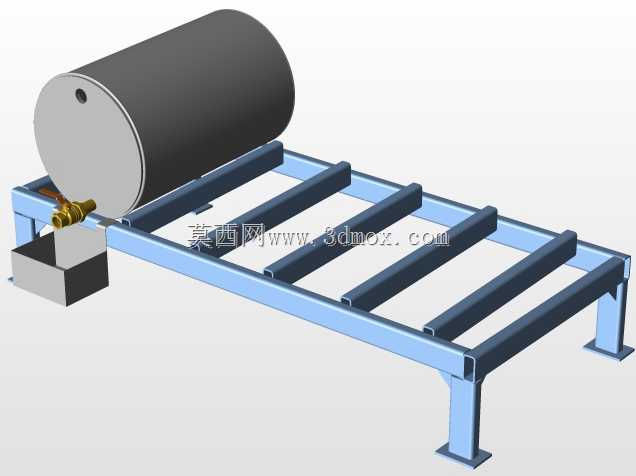

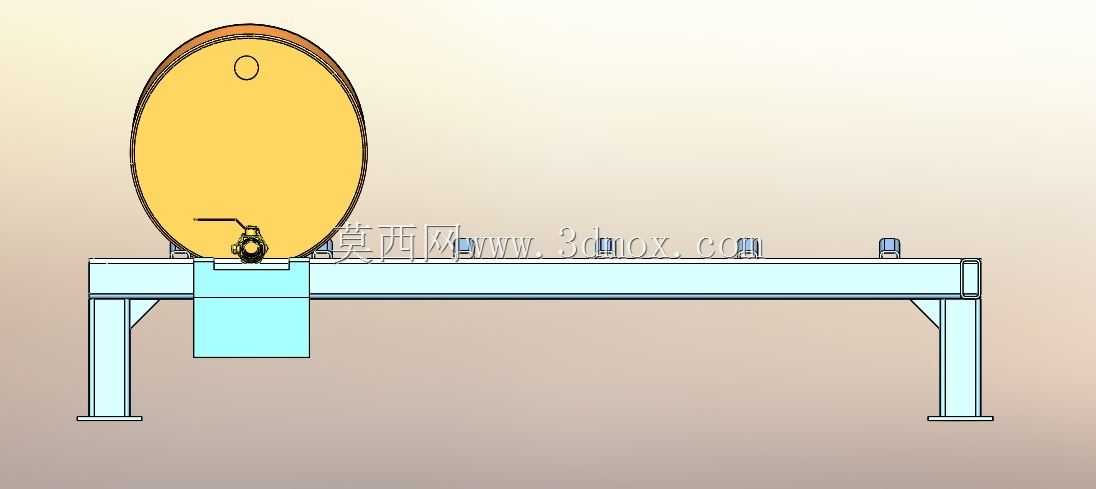

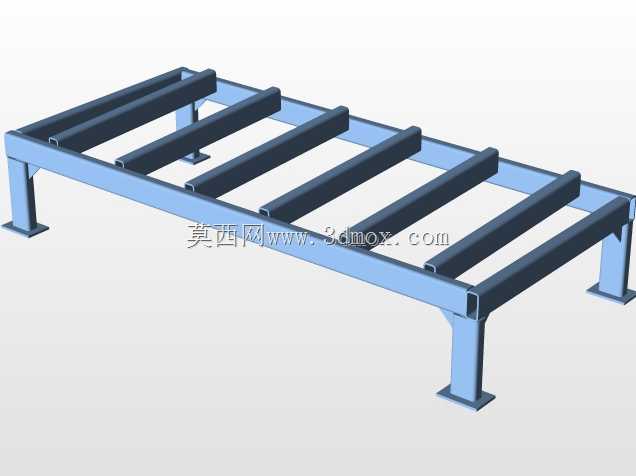

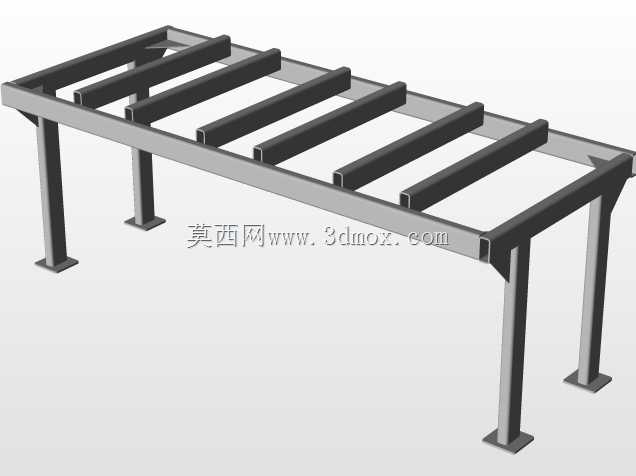

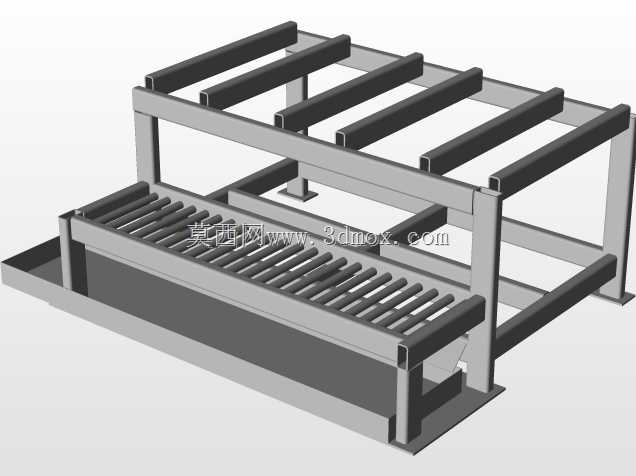

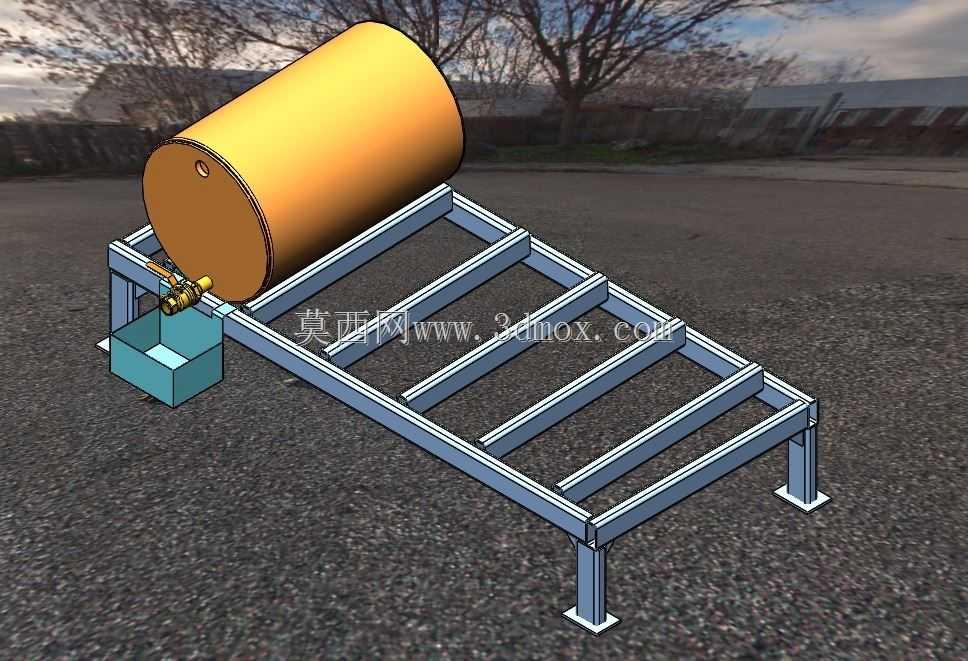

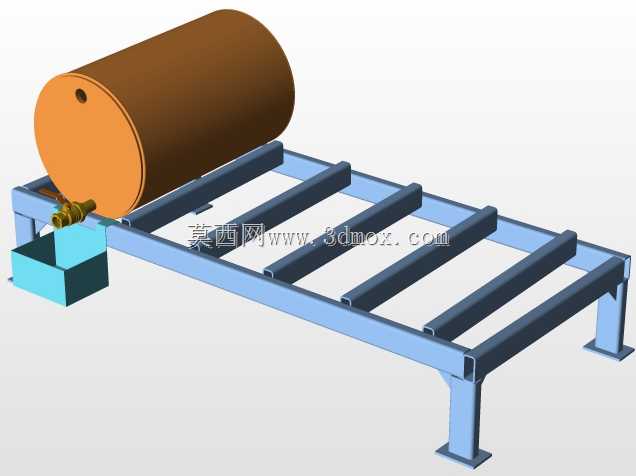

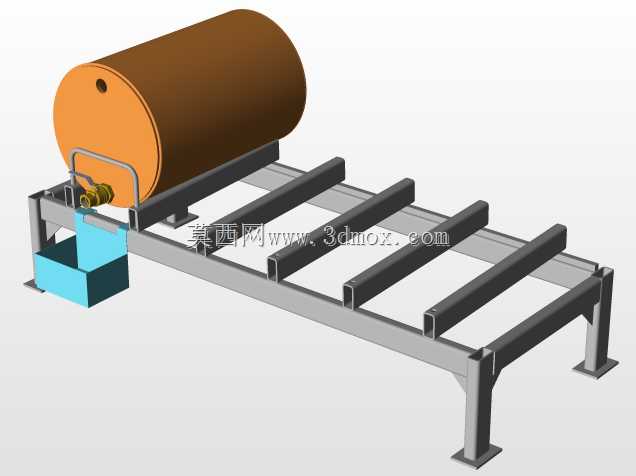

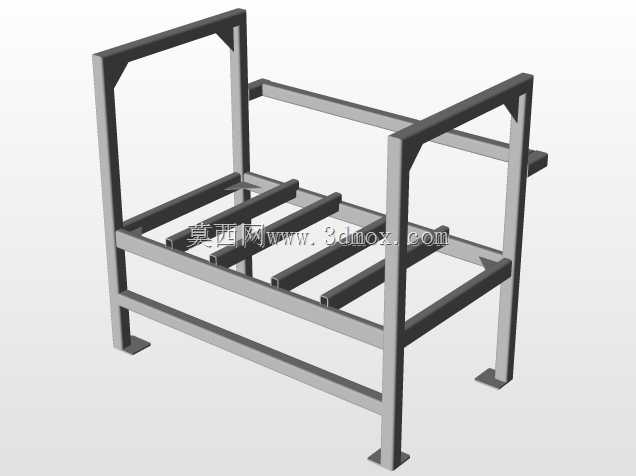

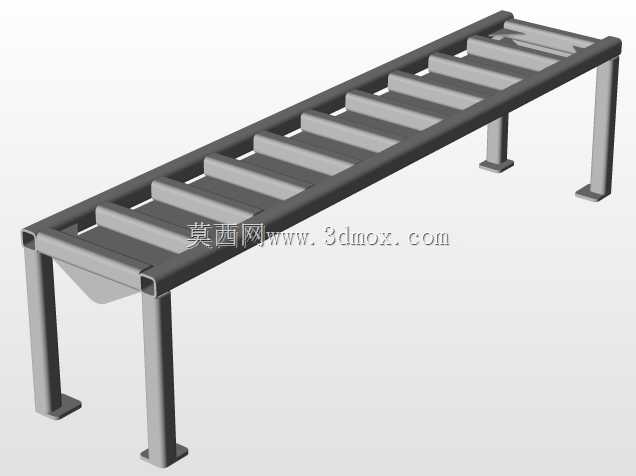

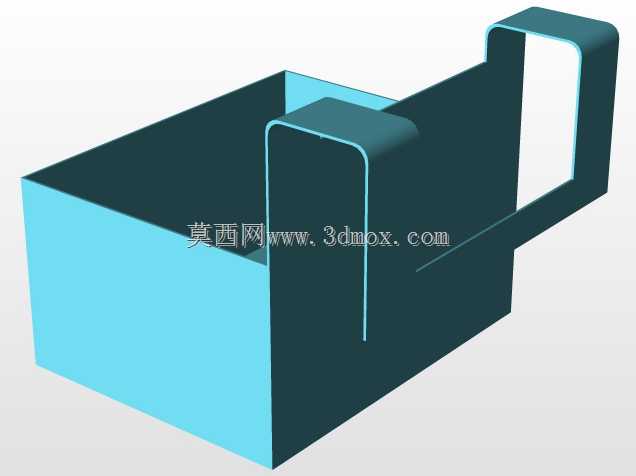

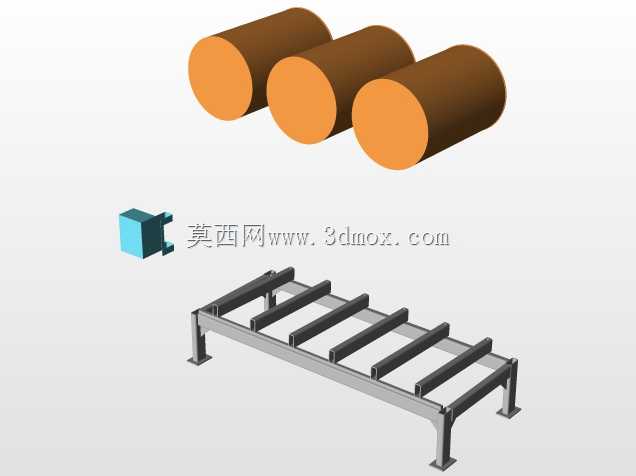

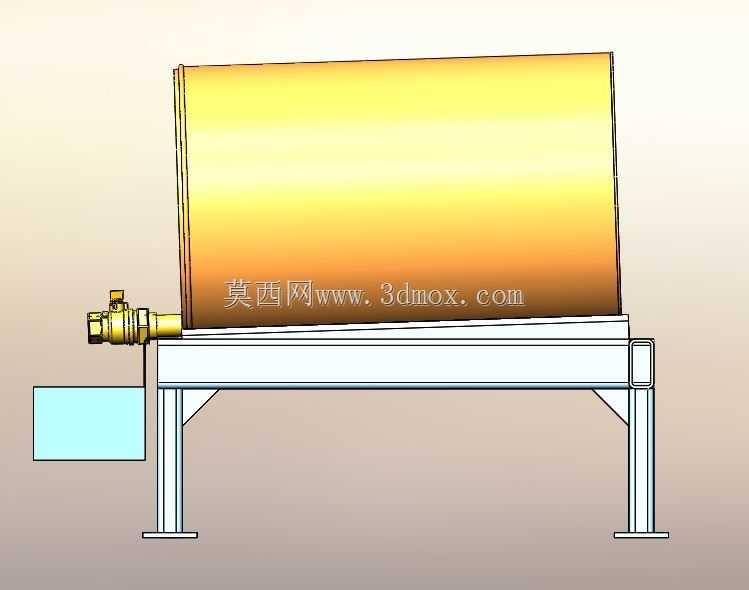

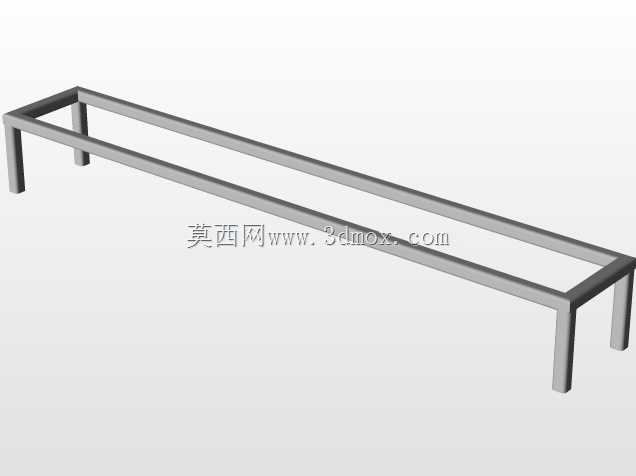

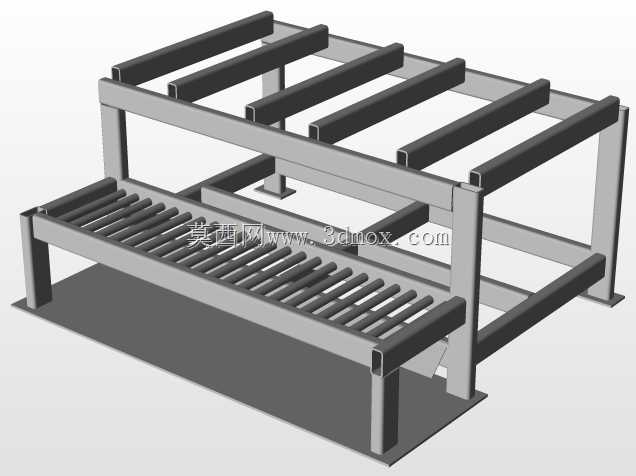

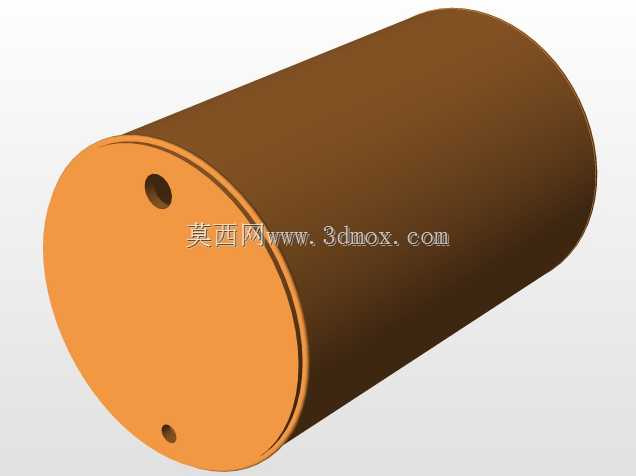

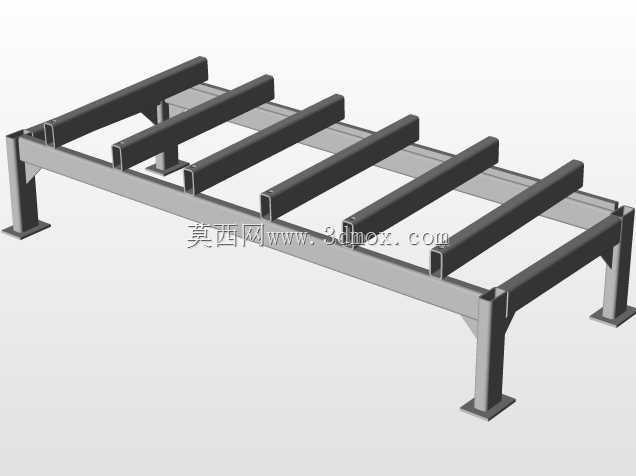

在小型加工车间、户外维保站点、零散油料周转区域，卧式储油桶的放置一直是容易被忽略的安全细节，直接将油桶堆放在地面不仅容易因桶身滚动引发侧翻泄漏，取油时阀门位置过低也会导致接油操作不便，残留油料滴漏还会污染地面带来滑倒、火灾隐患，这款支撑放置架正是针对这类零散卧式储油场景设计的专用承载结构。架体整体采用型钢焊接成型，主框架为矩形排布的承载梁结构，横向设置多根平行支撑梁，每根支撑梁的上沿做了适配圆柱桶身的弧度贴合处理，避免桶身放置后出现轴向窜动，支撑梁的间距经过匹配计算，能够完全覆盖标准200L卧式油桶的桶身支撑段，不会出现局部应力集中导致桶身变形的问题。架体的支腿采用方钢制作，底部设置带安装孔的方形地脚板，安装时可通过膨胀螺栓与硬化地面固定，整体架体高度经过合理设定，将油桶放置后桶底的放油阀门距离地面预留足够操作空间，操作人员无需弯腰蹲伏即可完成接油容器的放置、阀门开关操作，大幅降低取油时的操作疲劳度。在架体靠近油桶阀门的一端，专门设置了下沉式接油盒安装位，接油盒采用敞口式立方体结构，刚好位于放油阀的正下方，日常阀门渗漏的残油、取油结束后阀口滴漏的余油都会直接流入接油盒内，不会直接滴落到地面造成污染，接油盒与架体采用抽拉式定位结构，积满残油后可直接抽出清理，无需挪动上方的储油桶。设计过程中首先核算了满载状态下的整体载荷，单根支撑梁的抗弯强度满足满载油桶的承重要求，架体整体的重心经过校核，油桶放置完成后整体重心落在架体支撑边界的中心区域，即使受到轻微外力碰撞也不会出现侧翻风险。架体的所有焊接位置都做了满焊处理，焊后打磨焊渣并做防锈涂装，适配户外、车间等多场景的使用需求，避免长期接触油污、潮湿空气出现锈蚀失效。安装边界方面，架体的整体长度略大于标准卧式油桶的轴向长度，宽度方向两侧预留出足够的操作空间，支腿的外沿尺寸不超过油桶的最大外径投影范围，不会额外占用过多的通道空间，在狭小的维保工位、车间边角区域都可以完成安装固定。不同于大型储油罐体的固定支座，这款架体针对的是可移动周转的标准卧式油桶，不需要做预埋基础，只需要平整硬化地面即可完成安装，油桶吊装放置到架体上后即可投入使用，不需要额外做捆绑固定，依靠支撑梁的弧度限位即可保证桶身稳定，日常更换油桶时只需要将空桶吊离，放置新的满装油桶即可，操作流程简单，适配常规的叉车、手动葫芦吊装作业。在结构细节上，架体的所有外露棱边都做了倒角打磨处理，避免操作人员在取油、巡检过程中被锋利边角划伤，接油盒的边缘做了卷边处理，抽取清理时不会割伤手部。支撑梁的排布间距同时兼顾了不同直径规格的卧式油桶放置需求，小直径的润滑油桶、大直径的工业原料桶都可以稳定放置在架体上，不需要调整架体结构，通用性较强。
