简约双立柱支撑作业绘图工作台

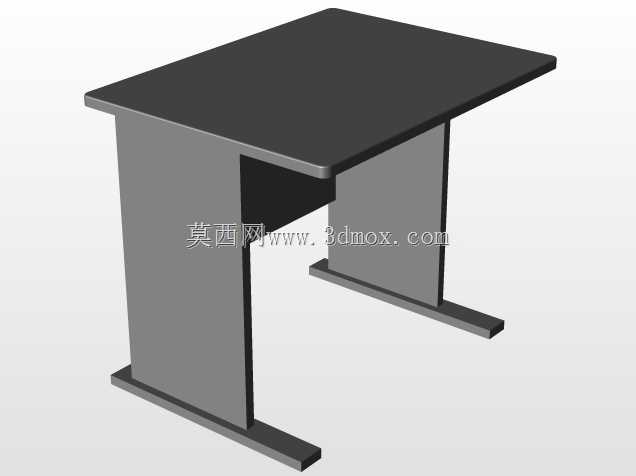

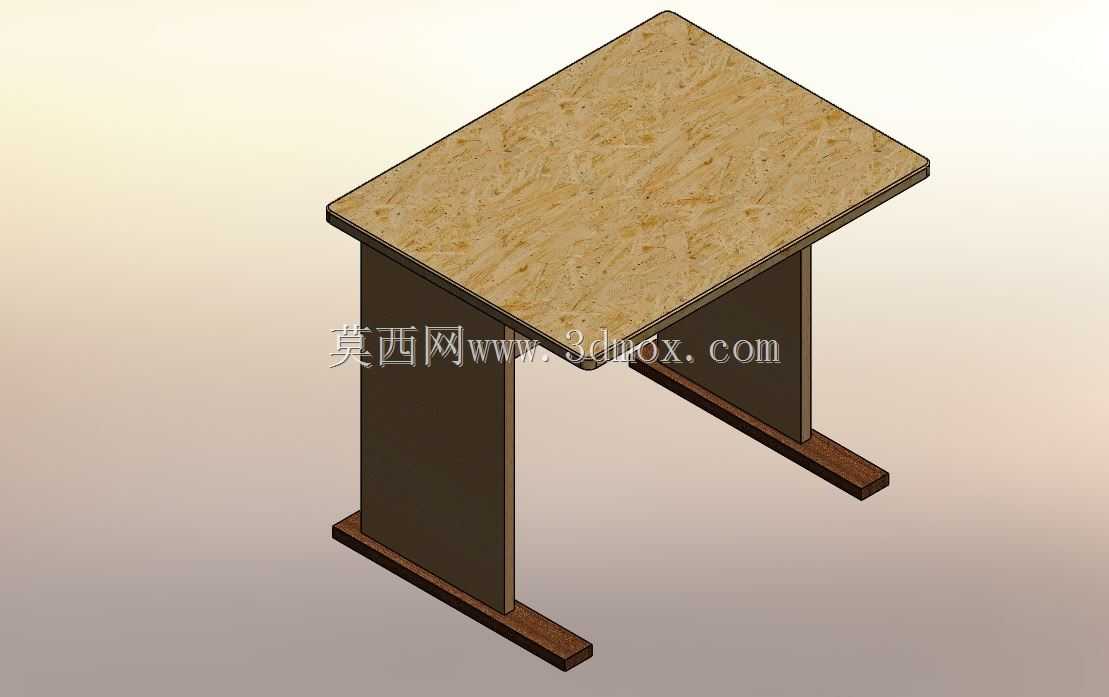

这款双立柱结构的绘图作业台，在小型加工车间、实训教学场地、个人设计工作区都有很广泛的适配场景，区别于常规重型钳工台，它的定位偏向轻载绘图、手工描图、小型工件测绘、图纸平铺核对这类对台面平整度有要求，但不需要承受大吨位冲击载荷的作业场景。从结构设计逻辑来看，整体采用对称式双立柱支撑布局，两根竖向支撑构件采用矩形截面型材加工，底部搭配前后延伸的横向底脚，底脚长度略大于台面宽度的三分之一，能够在不额外增加整体占地面积的前提下，有效提升台体的抗倾覆能力，即使操作人员在台面前缘施加较大的下压力，台体也不会出现翘边、侧翻的问题，完全满足日常绘图作业时身体倚靠、手臂施压的使用需求。台面部分采用高密度刨花板类的复合板材加工，表面平整无明显拼接缝隙，板材厚度经过选型计算，在1米左右的跨度下不会出现明显的下饶变形，能够保证平铺的A0幅面图纸完全贴合台面，不会因为台面形变导致绘图时出现线条偏移、尺寸偏差的问题，台面边缘做了直角封边处理，没有多余的凸起结构，不会在拖动绘图尺、丁字尺的时候造成卡滞。支撑立柱与台面的连接采用内嵌式固定结构，连接点位隐藏在台面底部，不会破坏台面的整体平整性，也不会在台面上留下突出的连接螺栓头，避免硌伤图纸或者刮伤绘图工具。立柱与底部横向底脚的连接采用直角加固结构，连接位置做了贴合面处理，保证竖向支撑的垂直度，安装时只需要保证两个底脚处于同一水平面，就能让台面保持水平状态，不需要额外做复杂的调平操作，对安装场地的地面平整度容忍度较高，普通的水泥地面、地砖地面都可以直接放置使用。从安装边界尺寸来看，整体台面的长宽比例接近3:2，刚好适配常规工程绘图的图纸幅面，台体整体高度符合人体工程学的坐姿作业要求，操作人员坐在常规高度的工作椅上，手臂自然放置在台面上时，肘部高度刚好与台面齐平，长时间绘图作业不容易产生手臂疲劳。底脚的横向延伸方向与操作人员的作业方向垂直，不会占用台面下方的腿部活动空间，操作人员坐下时双腿可以自然放置在两根立柱之间的区域，不会出现磕碰腿部的问题。在实际使用场景中，这款绘图台除了承担手工绘图、图纸核对的功能外，也可以临时放置小型绘图仪器、笔记本电脑、测绘工具等物品，台面的承载能力完全可以满足这类轻载物品的放置需求，不会因为局部载荷过大出现台面凹陷。设计过程中没有多余的装饰性结构，所有构件都承担实际的结构功能，整体拆装难度低，所有连接部件都采用标准紧固件，不需要专用的安装工具就可以完成组装，搬运时可以拆分为台面、两根立柱、两个底脚几个独立部件，单人就可以完成搬运和转场，适合需要经常调整工位布局的实训场地、小型工作室使用。和市面上常见的可倾斜绘图台不同，这款台体采用固定水平台面设计，结构刚性更强，不会因为倾斜调节机构的间隙导致台面晃动，在进行精确绘图、尺寸比对的时候稳定性更好，对于不需要倾斜台面作业的场景来说，这种固定结构的可靠性更高，长期使用也不会出现调节机构松动、台面角度自动偏移的问题。整体结构没有复杂的传动部件，后期维护成本极低，只需要定期检查连接紧固件的松紧程度，就可以保证台体的长期稳定使用，台面如果出现磨损也可以单独更换，不需要更换整个台体，能够有效降低长期使用的成本。
