Amarok三人夹轻量化结构设计作品

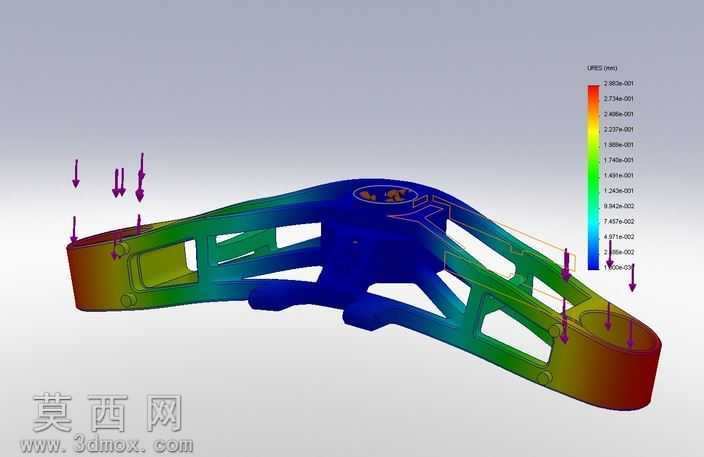

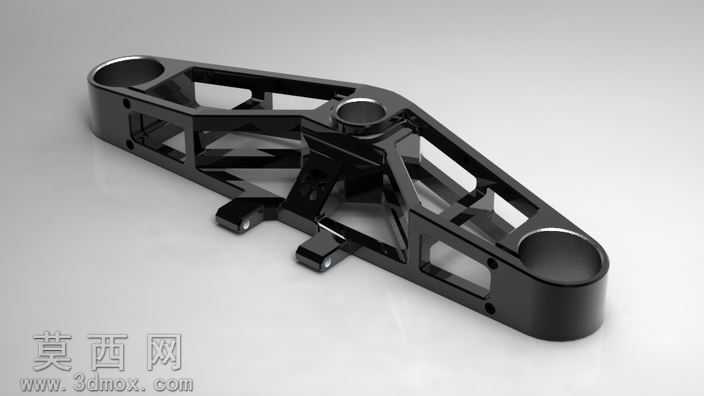

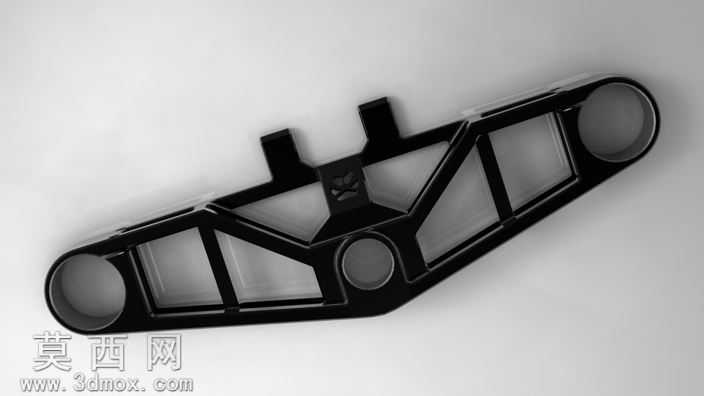

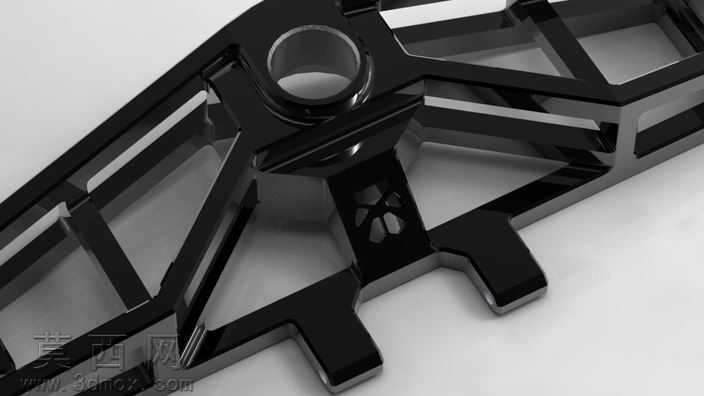

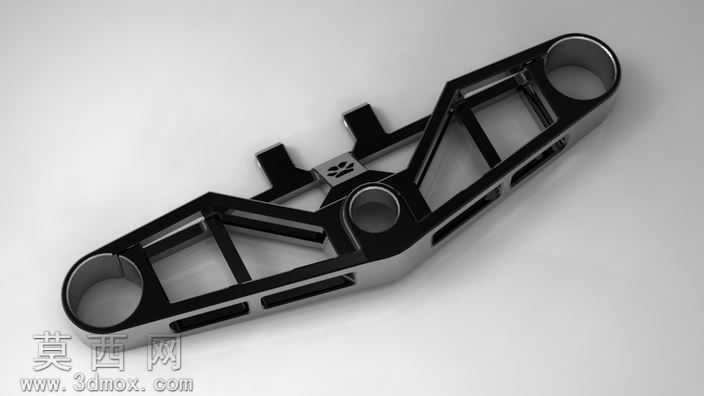

本作品为一款经过多轮迭代优化的三人夹结构件，整体采用三维参数化建模方式完成全流程设计，建模过程中严格遵循机械加工的工艺合理性原则，对每一处结构的拔模角度、壁厚均匀性、圆角过渡都做了精细化调整。从设计迭代脉络来看，初代版本整体重量为788g，在保证基础夹持强度的前提下，设计者通过拓扑优化思路对非受力区域的材料进行逐步去除，第二代版本将重量压缩至734g，第三代版本则重新梳理了受力传导路径，将整体结构重构为桁架式镂空形态，最终在不含螺栓配件的状态下将重量控制在605g，实现了强度与轻量化的平衡。模型的外观渲染采用金属哑光材质，还原了硬质阳极氧化处理后的金属质感，表面的光影过渡自然，清晰展现了镂空筋位的排布逻辑：主体采用长条形承力主梁作为核心受力骨架，沿主梁方向布置多组三角形镂空筋格，利用三角形结构的力学稳定性，在大幅削减材料用量的同时，避免长条形构件在受力时发生弯折形变。构件两端设置同轴的圆形安装孔，孔位边缘做了加厚翻边处理，强化安装位置的抗挤压强度，中部的定位卡槽结构做了公差适配设计，保证与配套夹持组件装配时的贴合精度，所有棱边位置都设置了统一规格的圆角，既避免应力集中导致的结构断裂风险，也符合实际加工过程中的去毛刺工艺要求。整个建模过程采用全参数化草图驱动，每一处尺寸都设置了关联约束，方便后续根据实际使用场景调整孔距、壁厚、筋位宽度等参数，模型的结构细节完整还原了设计思路，没有冗余的几何特征，所有镂空区域的连通性都经过校验，不存在无法加工的封闭死角，既可以作为3D打印的原型验证模型，也可以导出工程图用于后续的机加工生产。
