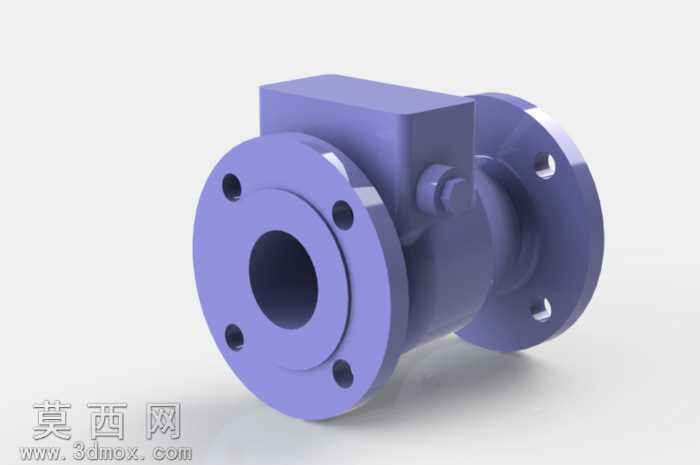

65毫米法兰连接升降式止回单向阀结构模型

本模型为公称通径65毫米的法兰连接升降式止回单向阀三维设计成果，建模阶段依托三维参数化设计软件完成全尺寸结构搭建，首先依据单向阀的功能原理拆分核心构件：包含两端带螺栓孔的法兰连接端、中部容纳阀芯的阀腔壳体、顶部的阀盖紧固结构、内置的升降式阀芯组件以及密封配合面。建模过程中严格遵循管路阀门的通用设计规范，两端法兰的螺栓孔分布、法兰厚度、密封面凸台尺寸均匹配对应通径的法兰连接标准，确保虚拟模型可直接对接同规格管路组件的装配验证。材质渲染阶段针对不同构件做了差异化材质表现：阀体整体采用铸钢材质的哑光紫调质感表现，还原工业阀门铸件的基础外观，螺栓紧固部位做了轻微的金属倒角高光处理，突出机加工面的精度特征，法兰密封面做了细腻的平面质感区分，体现密封配合面的加工要求。结构设计上采用升降式止回的经典结构，介质正向流通时阀芯受流体推力抬升开启通路，介质反向流动时阀芯在重力与流体压力作用下回落密封，实现单向通断的核心功能，模型完整还原了阀芯的升降行程空间、阀腔内部的流道过渡曲面，避免结构上出现流道突变导致的流体阻力过大问题。设计过程中重点考量了阀门的装配合理性，阀盖与阀体的连接部位预留了足够的紧固操作空间，法兰端的螺栓孔位置做了对位校验，避免实际装配时出现螺栓干涉问题，同时对阀腔内部的棱角做了圆角过渡处理，既符合铸件的工艺脱模要求，也能减少流体介质在阀内的涡流损耗。整体模型结构完整，构件间的配合关系清晰，可用于阀门产品的结构展示、装配教学以及管路系统的虚拟排布验证，渲染效果直观呈现了工业阀门的外观特征与结构布局，能够清晰展示升降式单向阀的工作原理与外部连接形式。
