集成式多通路气动换向阀结构设计

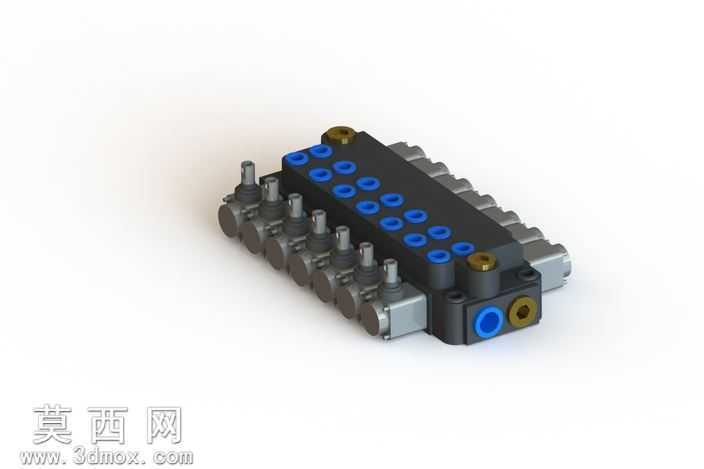

本作品为集成式多通路气动换向阀三维建模成果，建模阶段依托参数化设计逻辑搭建整体结构，首先以阀组主体基座为核心基准，绘制基座的长方体基体轮廓，精准定位每一处气路接口的安装坐标，区分进气口、工作气口、排气口的孔径与安装位，确保各气路通道在基座内部的走向无干涉、流道顺畅。针对阀组上排布的多个独立换向阀芯单元，采用阵列化建模方式，先完成单个阀芯组件的细节搭建：包含阀芯推杆、密封胶圈安装槽、阀芯复位弹簧定位柱、侧端气路连通腔，再按照等间距排布规则完成整排阀芯的阵列装配，保证每个阀芯单元与基座的配合公差符合气动元件的装配要求。材质渲染阶段，对阀组主体基座采用哑光黑色工程塑料材质，调整材质粗糙度参数模拟玻纤增强尼龙的磨砂质感，对气路接口的蓝色快插接头部分，采用亮面蓝色硬质塑料材质，添加轻微的反光效果还原工业快插接头的外观特征，对金属阀芯推杆、接口内嵌的金属螺纹件，采用拉丝金属材质，调整金属度与粗糙度参数模拟镀锌钢材的哑光金属质感，对顶部与侧端的黄铜螺纹堵头，采用黄铜材质并做轻微做旧处理，还原工业元件的真实使用质感。结构设计上采用集成式阀岛布局，将多个独立换向阀集成在同一基座上，减少外接管路的连接点，降低气路泄漏风险，每个阀芯单元独立控制一条气路的通断与换向，可同时为多个气动执行元件提供方向控制，基座上的蓝色快插接口可直接匹配标准气动软管，无需额外转接头，提升装配效率。建模过程中对所有配合面做了公差校验，确保阀芯在基座阀腔内的滑动行程顺畅无卡滞，密封槽的尺寸与标准O型圈规格匹配，保证气路密封性能，整体模型完整还原了集成气动换向阀的所有结构细节，可用于气动回路原理演示、元件选型参考以及非标自动化设备的气路布局设计参考。
