网纹滚花空心调节旋钮三维设计

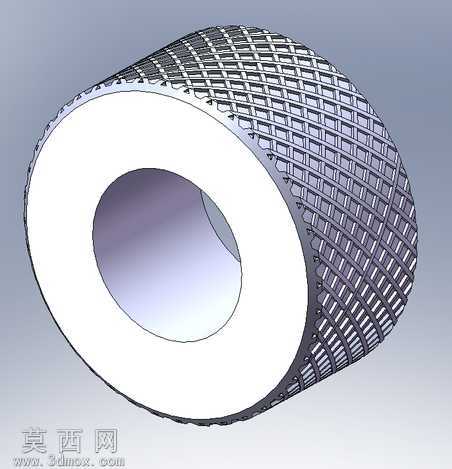

本作品为网纹滚花结构的空心调节旋钮三维建模作品，建模过程依托参数化三维设计软件完成，整体采用回转体基础特征搭建核心结构，首先通过草图绘制旋钮的轴向截面轮廓，标注精准的内孔直径、外圆直径、轴向长度等核心尺寸，保证零件的基础尺寸符合手动调节零件的通用适配规范。外圆表面的网纹滚花是本模型的设计重点，建模时先绘制单条滚花齿的截面轮廓，通过螺旋线引导路径完成单条滚花齿的扫掠特征，再通过圆周阵列功能完成整圈滚花齿的排布，之后通过交叉方向的第二组螺旋阵列，形成规整的交叉网纹滚花结构，滚花齿的齿距、齿深参数参考通用五金旋钮的防滑设计标准，既保证手动旋转时的摩擦力足够，避免操作打滑，也兼顾了外观的规整精致度。模型的内孔为光滑通孔结构，孔壁与外圆保持严格的同轴度约束，端面做了微小的倒角处理，去除锐边避免安装使用时划伤操作人员。材质渲染阶段，为旋钮主体赋予哑光金属材质，模拟铝合金或钢制五金件的表面质感，滚花齿的凹陷处做了轻微的阴影处理，突出网纹的立体层次感，内孔表面赋予略亮的金属光泽，区分孔壁与外表面的加工质感差异。设计思路上，该旋钮定位为通用调节操作件，可适配电子设备、仪器仪表、小型机械装置的调节轴使用，空心结构可直接套设在对应直径的调节轴上，通过顶丝或过盈配合完成固定，外圆滚花无需额外加装防滑套，直接通过手指拧动即可完成调节操作，结构简洁实用，建模过程中所有特征均保留完整参数，可根据实际适配需求调整内孔尺寸、外圆大小、滚花齿距等参数，适配不同的安装使用场景，模型的所有几何特征均做了重合、同心等几何约束，无破面、无重叠特征，可直接用于后续的工程图导出、3D打印样件制作或者数控加工编程使用。
