带安装支架的万向传动接头结构设计

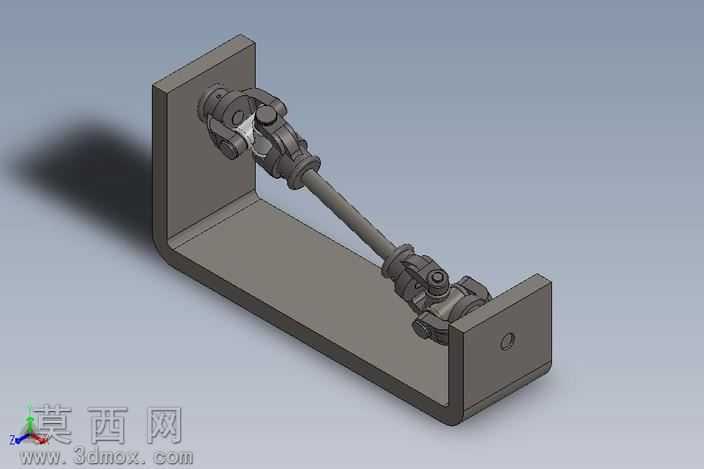

本作品为带L型安装支架的万向传动接头三维建模成果，建模过程依托参数化三维设计软件完成，整体建模逻辑遵循机械传动构件的实际生产装配逻辑，先拆分各独立零件完成单体建模，再按照装配约束关系完成整体组合。首先针对两端的万向节叉、十字轴、中间传动轴、端部连接法兰、L型安装支架分别进行单体建模：建模时严格遵循机械加工的尺寸逻辑，对十字轴的轴颈配合面、万向节叉的轴承安装位、传动轴的花键连接段、安装支架的螺栓过孔等关键配合位置，均按照通用机械传动的公差配合要求预留合理的装配间隙，确保虚拟装配时各运动构件不存在干涉问题。单体零件建模阶段，对金属零件的边角倒角、铸造圆角、安装面的平面度特征都进行了还原，避免出现不符合加工工艺的尖锐直角结构，让模型更贴近实际工业零件的形态。材质与渲染环节，针对不同零件的实际用材赋予对应材质：万向节、传动轴等受力传动部件赋予调质合金钢材质，调整金属材质的粗糙度、反射率参数，还原热处理后金属零件的哑光金属质感；L型安装支架赋予普通碳素结构钢材质，表面做轻微的氧化层质感处理，还原型材折弯加工后的表面状态；渲染阶段采用柔和的工业产品展示光源，通过主光源、辅助光源、环境补光的搭配，清晰呈现各零件的结构轮廓与装配关系，同时添加柔和的地面阴影，让整体渲染效果更具真实感，能够直观展示万向接头的安装形态与传动结构。结构设计上，该万向接头采用双万向节串联结构，搭配中间长传动轴，可实现两端存在一定角度偏差的轴系之间的扭矩传递，两端的万向节均采用十字轴式结构，可分别适应不同方向的角度偏移，搭配L型折弯安装支架，可直接通过螺栓将整体传动组件固定在安装基面，两端的法兰连接结构可方便对接输入、输出轴端，整体结构紧凑，传动可靠，能够适应小空间内的偏角传动需求。建模过程中还对万向节的摆动角度范围进行了运动模拟验证，确认在设计的摆动角度范围内，十字轴与节叉之间不存在运动干涉，可顺畅完成角度偏转下的扭矩传递，安装支架的折弯处做了加强圆角处理，可提升支架的结构强度，避免传动过程中支架受载出现变形。
