多规格荧光灯柔性适配检测装置

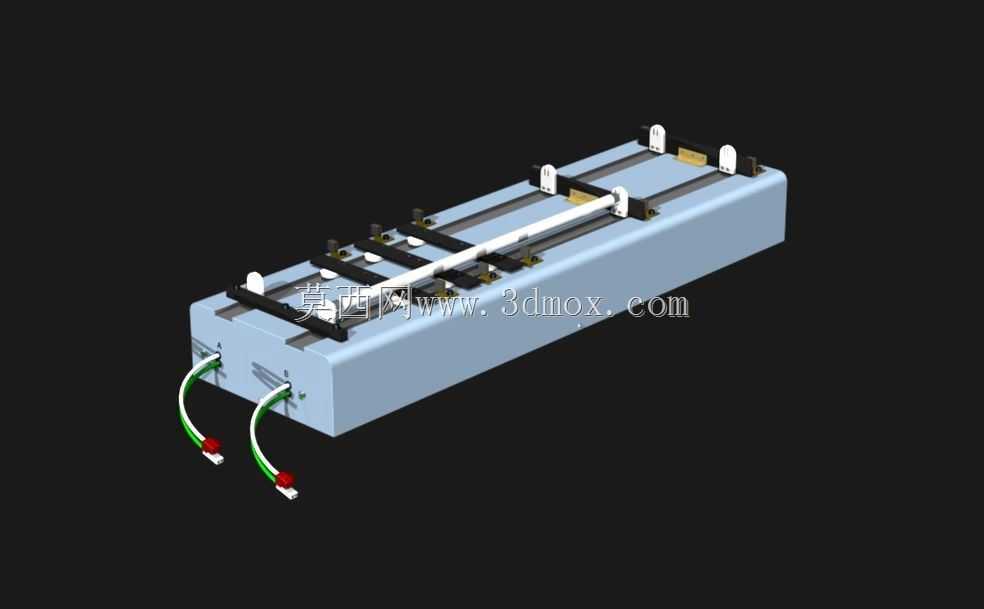

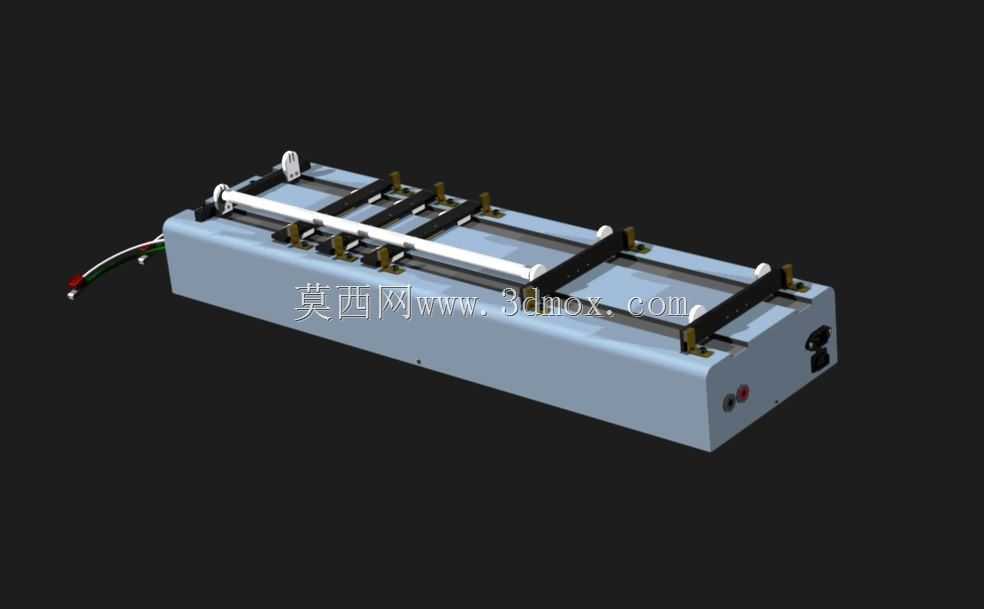

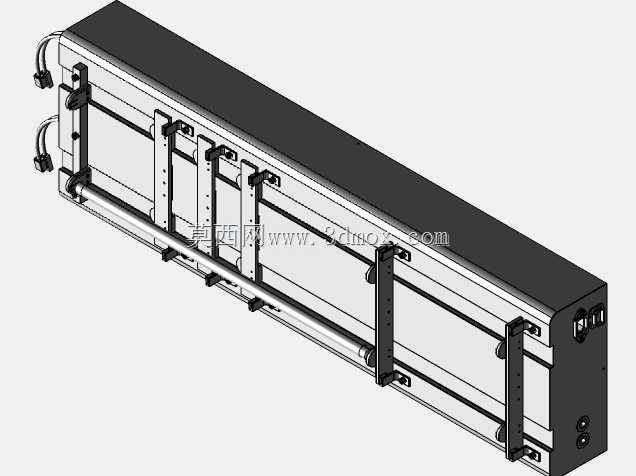

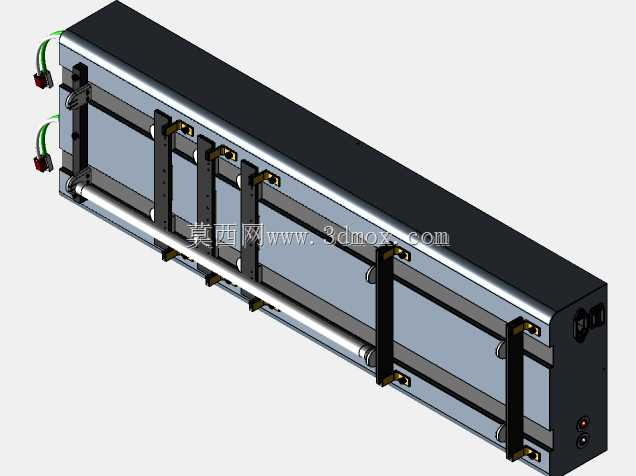

在照明产品生产制造的终检环节，不同规格直管荧光灯的检测工位长期存在换型效率低、装夹定位不准的痛点，这款柔性灯具测试仪正是针对这类产线实际需求开发的专用检测工装，主要用于直管型荧光灯成品出厂前的通电点亮、电参数初筛环节，可覆盖多种长度规格的直管荧光灯检测需求，无需频繁更换整套工装夹具，大幅压缩产线换型的调试时间。从结构设计逻辑来看，设备主体采用长条形箱式基座作为承载主体，基座内部预留了电气接线、检测模块的安装空间，外部顶面平行布置两组线性导轨作为装夹组件的滑动导向载体，装夹组件共设置多组可沿导轨滑动的定位夹座，夹座上集成了导电接触端子与弹性压紧结构，测试时可根据待检测荧光灯的实际长度，沿导轨滑动调整对应夹座的间距，让两端夹座的导电端子精准对准荧光灯两端的电极引脚，通过弹性压紧结构保证电极接触可靠，避免接触不良导致的检测误判。基座侧面引出的带接头连接线，用于对接产线的检测供电回路与信号采集模块，可直接接入现有产线的检测系统，无需额外改造原有线路接口。考虑到产线工位的安装边界，设备整体采用窄长型布局，宽度控制在单工位操作的合理范围内，可直接安装在现有检测工作台的台面上，底部预留了标准安装孔位，可通过螺栓直接固定在工作台台面，也可搭配减震垫直接放置在台面上使用，无需额外制作安装支架。夹座的滑动导轨采用标准线性导轨，滑动阻尼适中，操作人员单手即可推动夹座调整位置，调整到位后通过侧面的锁紧旋钮即可固定夹座位置，避免检测过程中夹座移位导致接触不良。夹座上的导电端子采用弹性伸缩结构，可适配不同引脚长度的荧光灯电极，同时在接触位置设置了绝缘防护结构，避免操作人员误触带电部位。在实际应用场景中，这类检测装置可适配从短尺寸小功率直管荧光灯到长尺寸大功率直管荧光灯的多规格检测需求，单台设备即可覆盖同系列不同长度产品的检测工位需求，替代以往每种长度规格对应一套专用检测工装的配置模式，减少产线的工装储备数量，降低工装管理成本。设计过程中充分考虑了产线操作的人机工程需求，夹座的操作高度设置在操作人员站立操作的舒适区间，压紧结构采用扳扣式快速锁紧，无需借助工具即可完成灯管的装夹与拆卸，单根灯管的装夹时间可控制在数秒内，匹配产线的检测节拍。基座的箱式结构采用钣金折弯焊接成型，外部做喷塑绝缘处理，既保证结构刚性，长期使用不会出现变形，也能避免电气部分与外部金属结构导通引发的安全隐患。导轨安装面经过铣削加工，保证两组导轨的平行度公差控制在合理范围内，夹座滑动过程中不会出现卡滞，同时保证不同位置的夹座中心高度一致，装夹灯管时不会出现灯管弯曲受力的情况，避免装夹过程中损坏灯管玻璃壳体。设备的电气接线全部内置在基座腔体内部，仅在夹座位置引出导电端子，外部无裸露走线，避免产线使用过程中线缆被剐蹭损坏，也减少了线缆积灰引发的接触不良问题。针对荧光灯检测过程中可能出现的灯管炸裂情况，夹座的压紧结构设置了缓冲行程，即使灯管出现轻微碎裂，也不会导致夹座刚性碰撞损坏，同时基座顶面预留了碎屑清理槽，检测过程中产生的少量碎屑可直接沿清理槽清扫，不会堆积在导轨滑动面内影响夹座滑动。在多规格小批量的照明产品生产场景下，这类柔性检测装置的适配性优势尤为明显，无需针对每款新规格灯管重新制作检测工装，仅需调整夹座位置即可快速适配新的检测需求，大幅缩短新产品导入的工装准备周期，也减少了工装制作的材料与加工成本。从三维建模的角度来看，这套装置的结构拆分清晰，基座、导轨、夹座、导电端子、锁紧结构、连接线等部件全部采用参数化建模，各部件的装配间隙经过实际装配验证，不存在干涉问题，导轨的安装孔位、夹座的滑动行程、锁紧结构的压紧力都经过模拟验证，可直接用于生产加工。
