双汽车吊屋面檩条吊装作业模拟

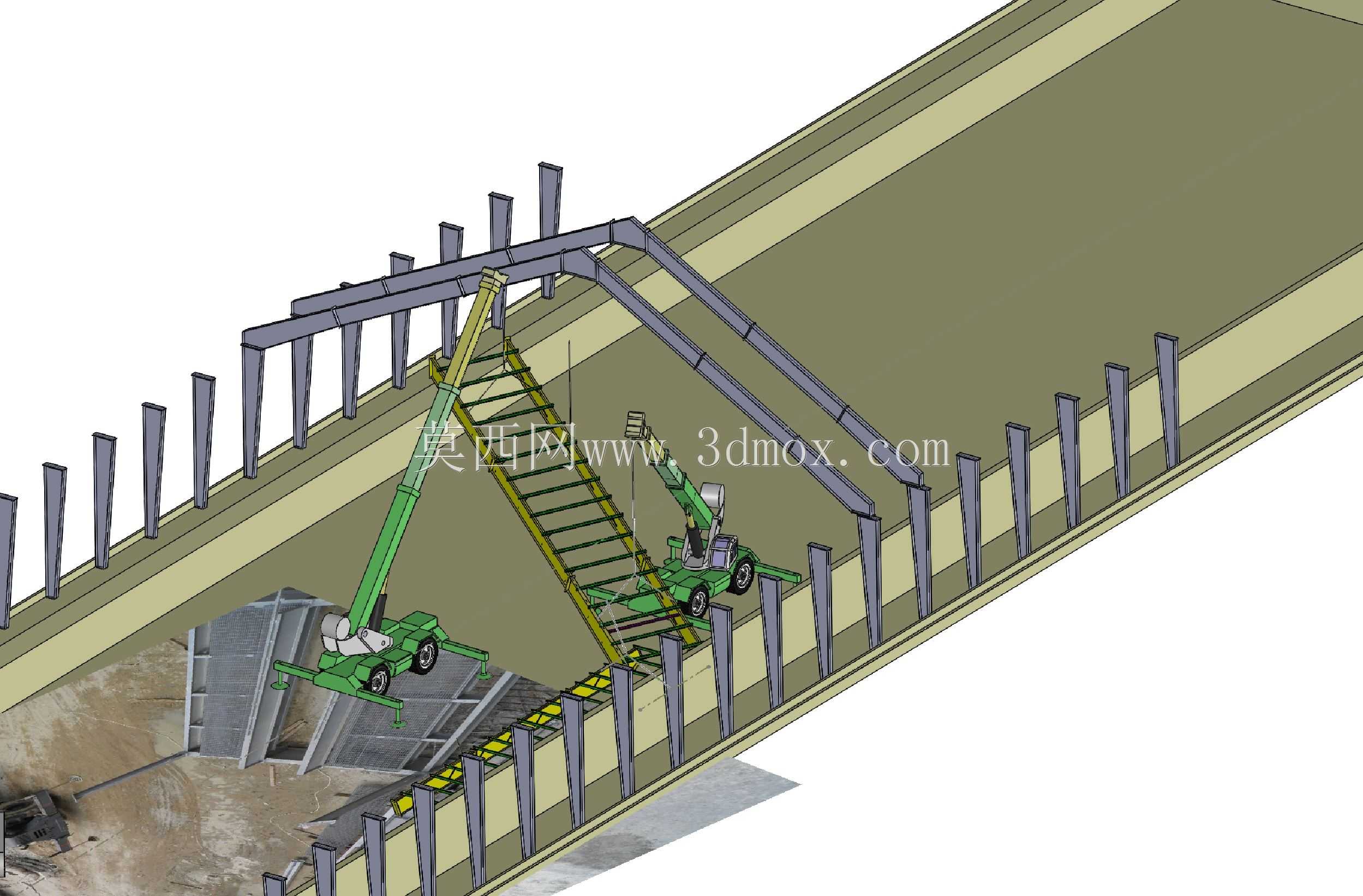

　　在大跨度钢结构厂房屋面系统施工环节，单台起重机受作业半径、额定起重量限制，往往无法覆盖长尺寸檩条的跨距吊装需求，双机协同抬吊的作业方式是这类场景下的常规选型方案，这套模拟模型正是针对这类施工场景搭建的校核载体。模型还原了两台TEREX190型汽车起重机的核心结构尺寸，从支腿跨距、吊臂变幅范围、回转半径到车身整体轮廓，均参照设备实际出厂参数做了等比例还原，没有做过度的细节简化，能够直接用于吊装作业前的干涉校核与路径推演。实际施工前做这类模拟校核，核心是要规避几个现场极易出现的风险点：首先是双机抬吊过程中吊臂与已安装钢柱的干涉问题，模型中还原了已就位的屋面钢立柱排布，立柱间距、伸出作业面的高度均参照常规大跨度厂房的设计参数设置，

　　能够直观模拟吊臂在回转、变幅过程中与结构件的安全距离，避免现场出现吊臂刮碰已安装结构的问题。其次是支腿站位的边界确认，汽车吊作业时支腿必须完全伸出并垫实，站位点既要满足起重量对应的额定载荷要求，还要避开屋面结构的临时洞口、地下管线区域，模型中还原了作业面的平台结构，能够直接标记出支腿的可站位范围，提前规划好进场路线与支腿摆放位置，减少现场二次挪车的时间成本。从设计思路上看，这套模型没有追求极致的零件细节还原，而是把建模重心放在了作业相关的核心尺寸链上：起重机的吊臂做了分段可动约束，能够模拟不同仰角下的作业覆盖范围，吊索具的长度按照常规吊装带的匹配规格设置，能够直观呈现檩条起吊后的倾斜角度，

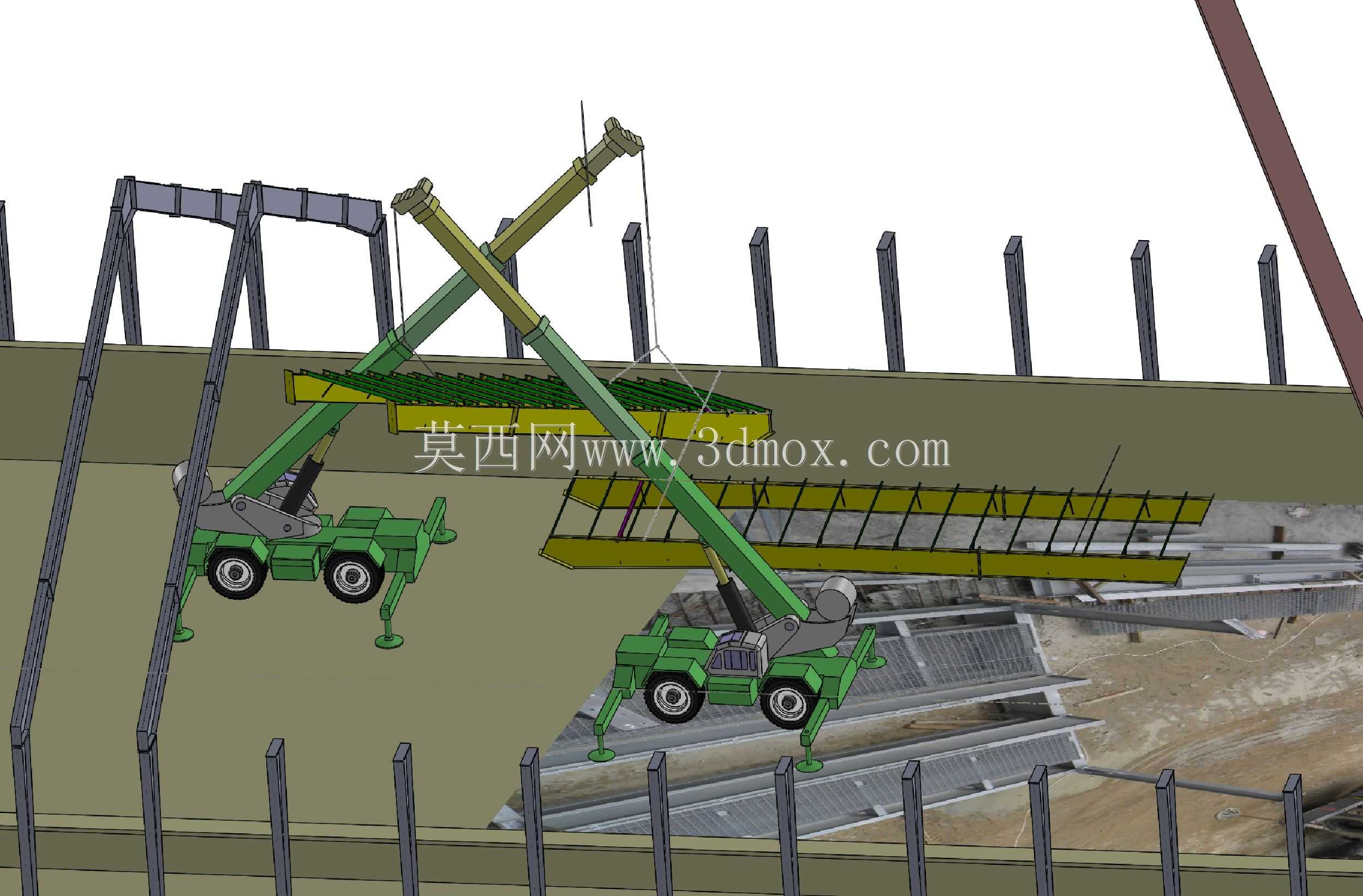

　　避免起吊过程中檩条重心偏移导致的双机载荷分配不均问题。檩条构件本身按照常规屋面Z型檩条的截面尺寸建模，长度匹配双机抬吊的跨距要求，构件上的吊点位置也做了标记，对应实际施工时的绑扎位置，能够校核吊点设置是否会导致构件变形。在实际工程应用中，这类模拟模型能够提前暴露施工方案里的隐性问题：比如双机抬吊时的同步性要求，通过模型的动画推演可以明确两台吊车的起升、回转、变幅的动作顺序，避免单机受力过载；再比如屋面边缘的作业边界，模型中还原了临边的防护结构，能够确认吊物在就位过程中不会与临边防护发生刮碰，给现场作业人员提供清晰的操作参考。不同于纯理论的受力计算，三维模拟的方式能够让施工班组直观理解整个吊装流程，从信号工的站位到吊物的移动路径，

　　都能在模型中提前推演，把方案里的文字要求转化为可视化的作业流程，降低现场沟通成本。模型中对起重机的回转支承位置、吊臂铰点高度都做了准确还原，这些尺寸直接决定了吊装的极限高度，在模拟檩条提升到屋面安装高度的过程中，可以准确核对吊臂与屋面结构的垂直净距，确保吊物能够顺利越过已安装的钢柱到达安装位置。另外支腿的伸出长度对应的作业半径下的额定起重量，也能结合模型中的吊重参数做快速校核，确认双机的载荷分配在安全范围内，避免出现超载作业的风险。对于刚接触钢结构吊装的技术人员来说，这类模型也能帮助快速理解双机抬吊的作业逻辑，熟悉汽车吊在屋面施工场景下的站位要求、作业边界，把书本上的吊装规范对应到实际的作业场景中，减少方案编制时的疏漏。
