超轻型单尾吊杆布局概念飞行器结构设计

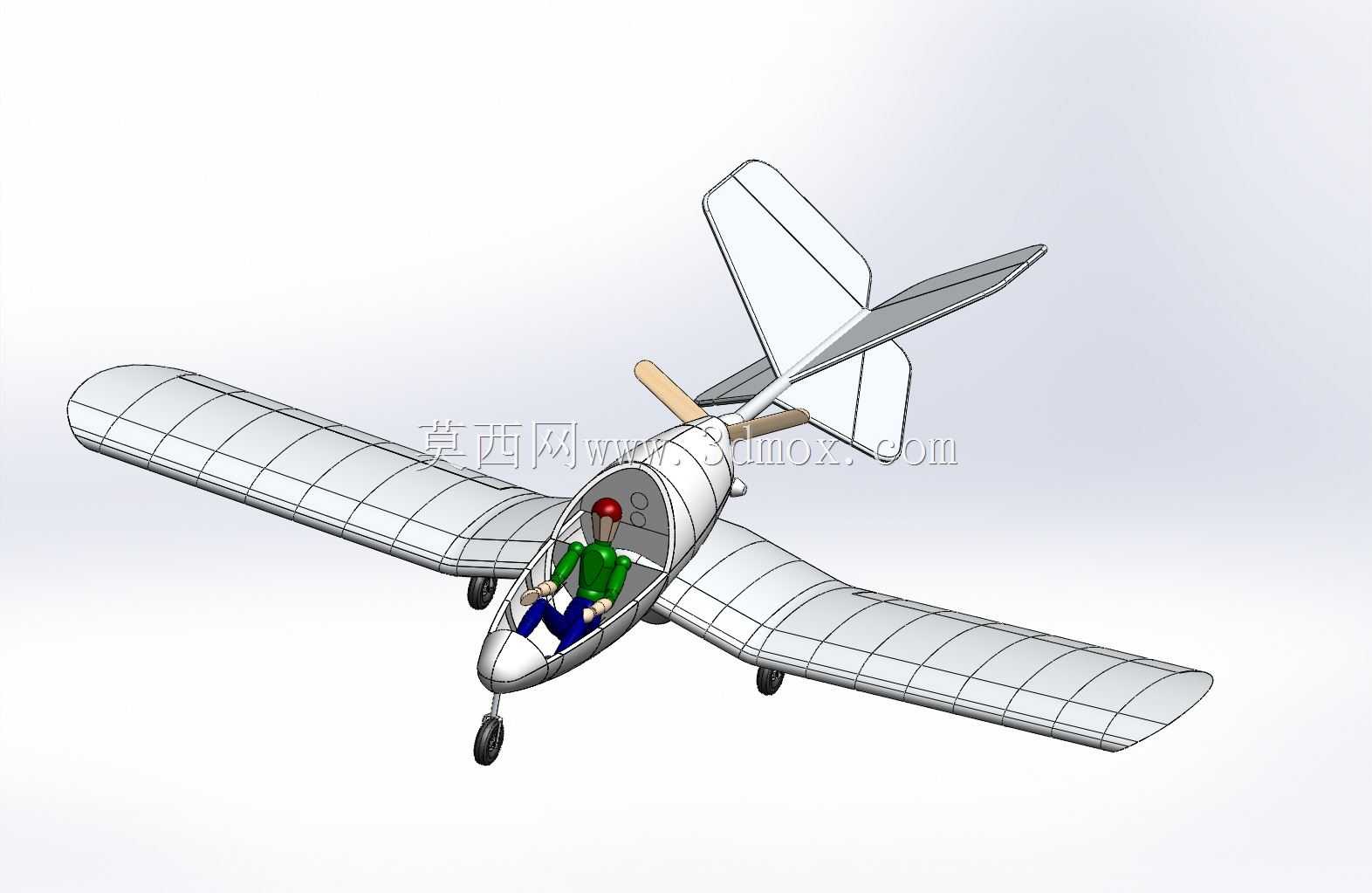

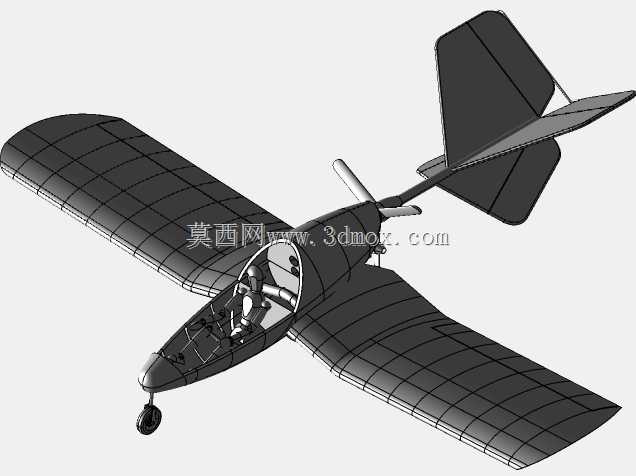

这款超轻型概念飞行器采用单尾吊杆搭配同心推进器支柱的布局方案，核心面向低空休闲飞行、轻型航空运动场景设计，整体结构围绕轻量化、易操控、低维护成本的核心需求展开，适配私人飞行体验、航空科普教学、短途低空通勤类的实际使用场景。从结构布局来看，整机采用上单翼大展弦比设计，机翼主体采用分段式翼肋支撑结构，翼面铺设轻质蒙皮，既保证飞行过程中的升力效率，也能降低整机结构重量，机翼与机身主体的连接位置设置加强筋结构，可承受常规机动飞行下的气动载荷，避免翼根位置出现应力集中问题。推进系统采用前置螺旋桨布局，螺旋桨支柱与尾吊杆采用同心同轴的结构设计，这种布局能让动力输出的轴线与整机气动中心高度重合，大幅降低动力输出变化时对飞行姿态的干扰，提升飞行过程中的操控稳定性，尾翼部分采用常规平尾加垂尾的组合结构，通过单根吊杆与机身主体连接，吊杆内部预留操纵钢索与线路的穿行空间，既减少外露部件带来的气动阻力，也能对内部线路形成防护，避免飞行过程中气流、杂物对线路造成损伤。起落架采用前三点式轮式起落架布局，前起落架设置在机身头部下方，主起落架对称布置在机翼下方的机身两侧，三个起落架均配置简易缓冲结构，可在硬化铺装跑道、平整草地跑道完成起降作业，起落架的安装位置经过重心配平计算，地面滑行过程中不会出现侧翻、拿大顶的风险，同时起落架与机身的连接位置设置快拆结构，方便日常运输、存放时快速拆卸，减少存放占用的空间。座舱部分采用单座开放式设计，座舱内部预留飞行员乘坐空间与操纵机构安装位置，座舱周围设置简易防护框架，可在出现轻微擦碰时对飞行员形成基础防护，座舱的位置经过重心匹配设计，飞行员入座后整机重心保持在机翼气动中心的合理范围内，不会出现重心过前导致起飞抬头困难、或是重心过后导致飞行失速的问题。从设计思路层面，这款概念飞行器没有追求过高的飞行速度与载荷能力，而是围绕超轻型飞行器的使用特性，优先简化结构复杂度，整机大量采用标准化的连接结构，减少异形定制零件的使用占比，既降低生产制造的成本，也能让使用者在日常维护时快速更换损坏的零部件，不需要定制特殊配件。外形尺寸方面，整机翼展控制在适合轻型飞行器存放的范围内，机身长度与尾翼展长的比例经过气动仿真验证，既保证尾翼的操纵舵效足够，也不会因为尾翼尺寸过大带来多余的结构重量，机身主体的截面采用流线型设计，从头部螺旋桨位置到尾部吊杆连接处顺滑过渡，减少飞行过程中的压差阻力。安装边界层面，机翼与机身的连接孔位采用统一间距设计，可根据不同的使用需求更换不同翼型的机翼段，推进器支柱的安装位置预留调节余量，可根据选配的不同规格螺旋桨调整前后安装位置，保证螺旋桨的旋转平面与机身轴线保持垂直，尾翼与吊杆的连接位置也设置角度调节结构，可根据实际试飞的舵效反馈微调平尾、垂尾的安装角度，优化整机的飞行操控手感。在实际使用场景中，这类超轻型飞行器不需要过长的起降跑道，在平整的草地、硬化平地即可完成起降作业，结构简单易维护的特性也让它适合航空爱好者自行组装、调试，相比结构复杂的通用航空器，它的使用门槛更低，同时单尾吊杆的布局让整机后部的视野更加开阔，飞行员在飞行过程中可以获得更好的侧向与后向视野，提升飞行体验的同时也能更好观察周边空域情况，提升飞行安全性。结构设计过程中，各个受力部件的载荷传递路径经过专门优化，机翼承受的升力载荷通过翼根连接结构传递到机身主框架，再通过主框架传递到起落架与尾翼结构，避免出现载荷传递路径中断导致的局部结构失效问题，所有受力连接位置均采用冗余设计，即使单个连接紧固件出现松动，剩余的连接结构也能保证部件不会在飞行中脱落，保障飞行安全。
