太阳能集热配套斯特林动力装置结构

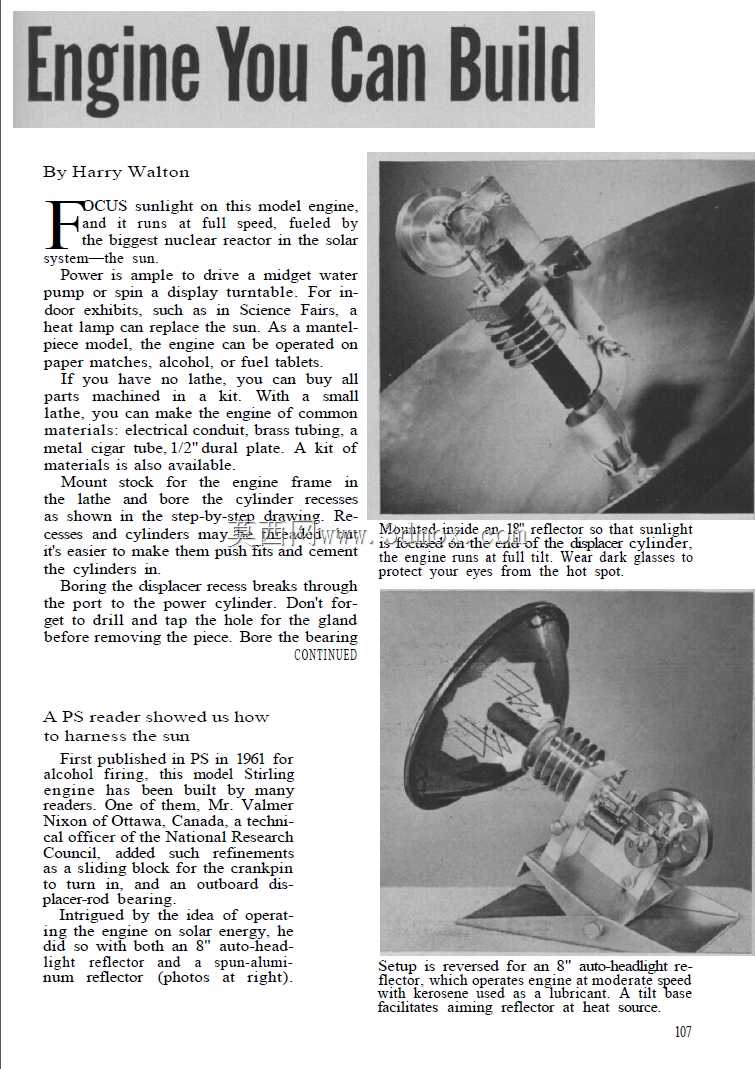

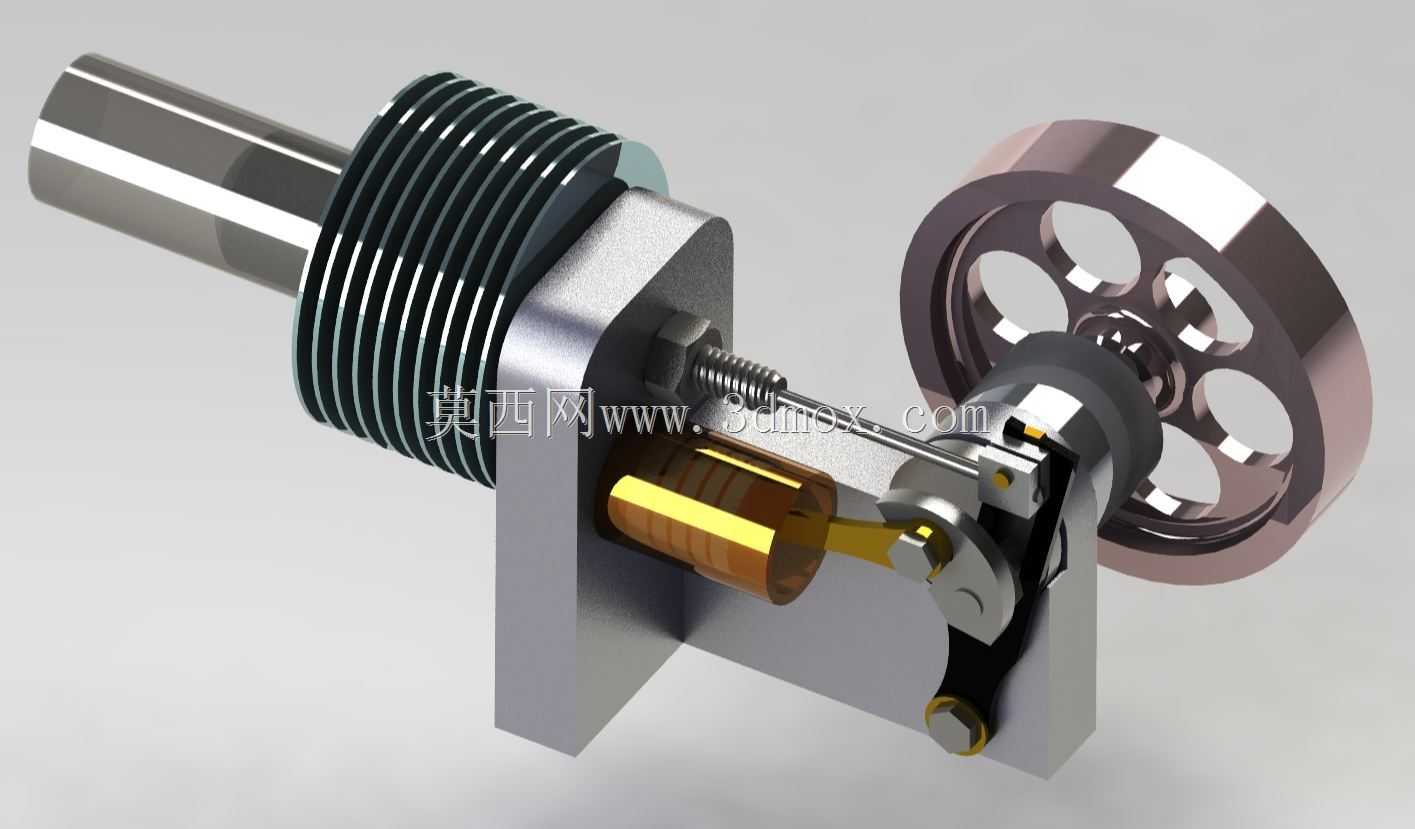

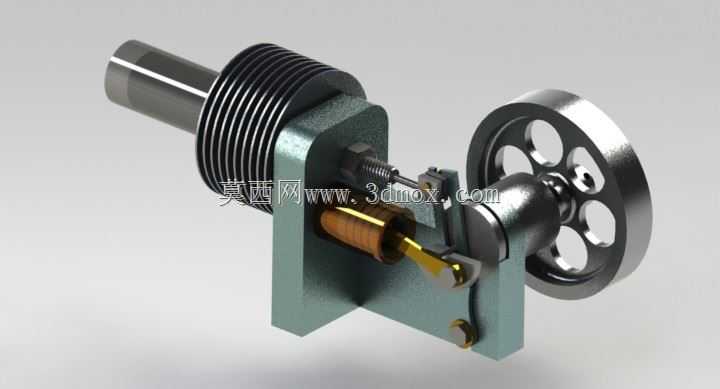

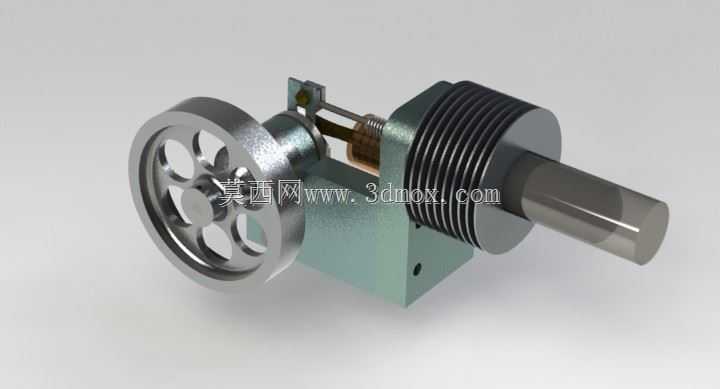

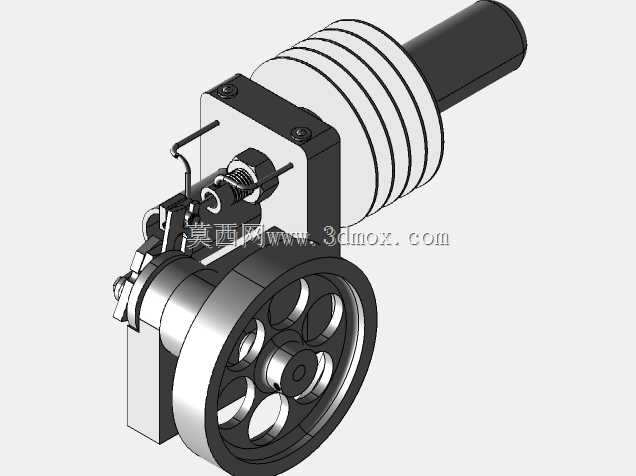

这套动力结构的核心应用场景聚焦于分布式太阳能光热转换领域，区别于常见的光伏发电方案，其通过太阳反射器聚焦产生的高温热源驱动工质循环做功，可在无外接燃料补给的工况下持续输出旋转机械能，适配偏远无电网区域的小型供电、野外探测设备供能、低功率科普演示装置等场景，尤其适合需要长时间低维护运行的离网动力需求场景，避免了传统内燃机依赖化石燃料、光伏组件光电转换效率受电池材料限制的短板。从实际用途来看，该结构并非面向大功率工业动力输出，而是瞄准小功率、高可靠性的外燃式动力需求，工质在封闭腔体内循环，无需复杂的进排气系统，也不存在内燃机的爆震、尾气排放问题，只要冷热端存在足够温差即可持续运转，除太阳能集热场景外，也可适配工业余热回收、低品位热能利用等场景，将分散的废弃热能转换为可利用的旋转动力。在功能特性层面，该结构采用卧式单缸布局，热端集成了密集的环形散热翅片结构，当太阳反射器将光线聚焦到热端气缸头部时，翅片结构可快速将集中的热量均匀传导到气缸内部的工质区域，避免局部热应力过高导致的结构变形；冷端与支架集成一体，通过金属支架的热传导配合环境空气对流实现散热，维持冷热端的稳定温差。动力输出端采用带镂空减重结构的飞轮，既可以储存曲轴旋转的惯量，抵消活塞往复运动的转速波动，保证输出轴转动平稳，镂空结构也降低了整体自重，减少启动阶段需要克服的转动惯量。曲柄连杆机构采用铰接式连接结构，活塞与连杆、连杆与曲轴之间的配合面预留了合理的运动间隙，可适配热态工况下金属部件的热膨胀量，避免运转过程中出现卡滞。设计思路上，该结构优先考虑了装配便捷性与运行可靠性，整体支架采用一体化铣削成型的L型结构，气缸安装面、曲轴轴承座安装面一次装夹加工完成，可保证气缸轴线与曲轴轴线的垂直度公差，减少连杆运动过程中的侧向分力，降低活塞与气缸壁的偏磨风险。热端气缸与支架采用螺纹连接结构，装配时可通过螺纹旋合长度调整气缸的轴向位置，保证活塞在上止点时的余隙容积处于合理区间，兼顾压缩比与运行安全性。飞轮与曲轴输出端采用平键连接加锁紧螺母的固定方式，可传递稳定的扭矩，同时方便后期拆解维护。考虑到太阳能热源的不稳定性，结构设计时特意加大了飞轮的转动惯量，当云层短暂遮挡太阳导致热端输入热量波动时，飞轮储存的动能可维持动力装置持续运转，不会出现瞬间停机的问题。从外形尺寸与安装边界来看，该结构整体轴向长度控制在180mm以内，最大径向尺寸为飞轮直径80mm，安装基准为L型支架底部的两个安装孔，孔距为60mm，安装面平面度要求控制在0.05mm以内，可直接固定在平面安装基座上，也可通过转接支架适配不同角度的太阳反射器安装姿态。热端翅片部分的外轮廓直径为40mm，安装时需要保证热端正对太阳反射器的聚焦光斑位置，光斑直径需覆盖热端翅片的核心受热区域，同时要预留至少20mm的周边空间保证空气流通，避免热端热量堆积导致冷端散热效率下降。曲轴输出端的轴径为8mm，伸出长度为15mm，可通过联轴器直接连接小型发电机、微型水泵等负载，输出轴的径向跳动公差控制在0.02mm以内，可保证外接负载的运转平稳性。结构整体的运动部件全部做了防脱出设计，曲轴两端的轴承采用卡簧轴向固定，连杆铰接处的销轴采用铆接结构，可避免长时间运转后紧固件松动导致的部件脱落问题，适配无人值守的长期运行工况。
