便携式电池供电自动铝罐破碎装置结构设计

这款铝罐破碎装置的设计初衷，是面向小型回收站、社区回收点、饮品经营门店这类零散铝制易拉罐产生场景，解决零散空罐存储占用空间大、人工踩压效率低且存在安全隐患的实际痛点。日常饮品消费产生的空铝罐质地轻薄但内部空腔占比极大，未压缩状态下存储和转运的空间利用率极低，人工踩踏压缩不仅容易被罐口划伤，部分残留带压罐体还可能出现迸溅风险，这款便携电动破碎装置刚好填补了小型场景下铝罐压缩处理的设备空白。

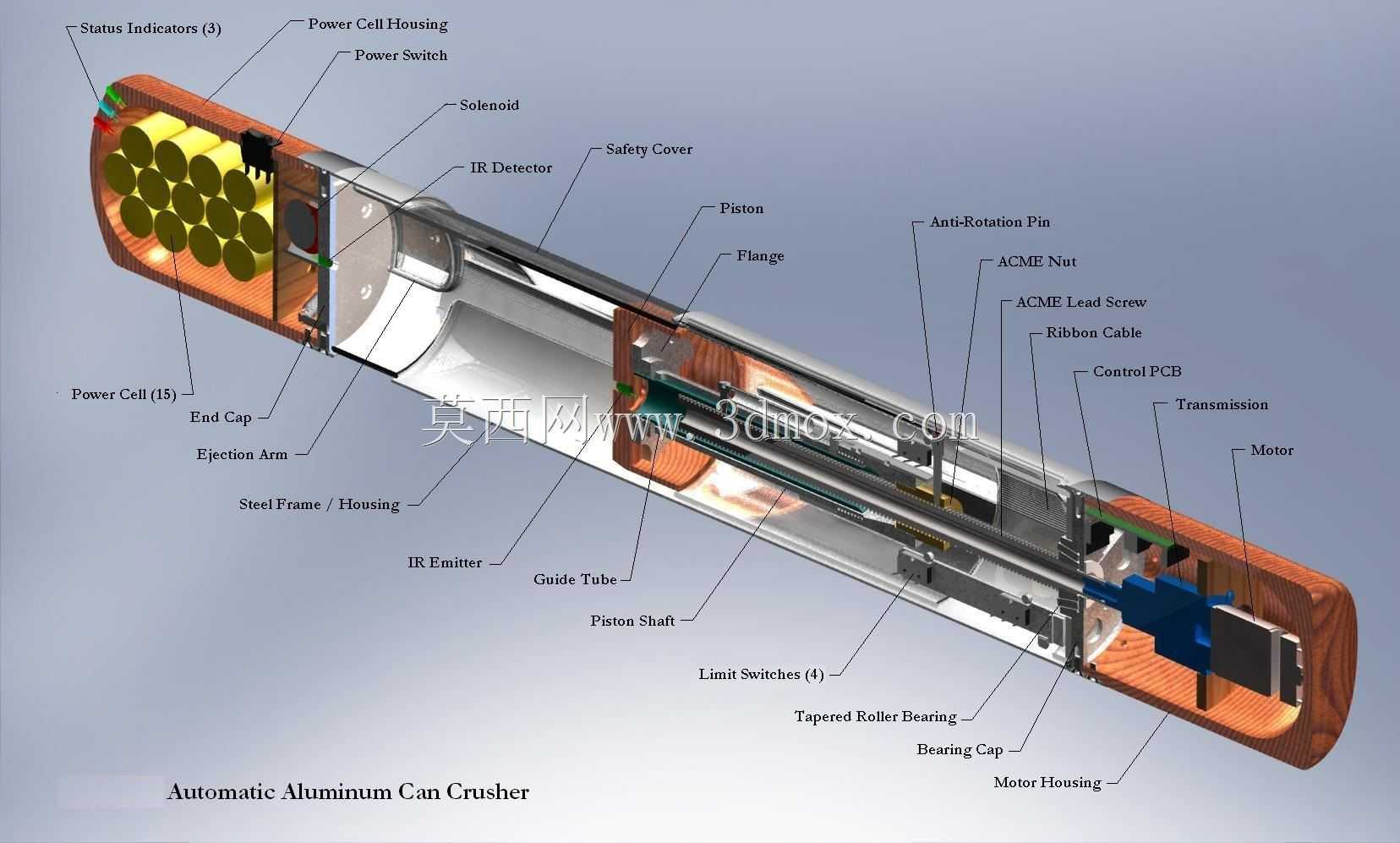

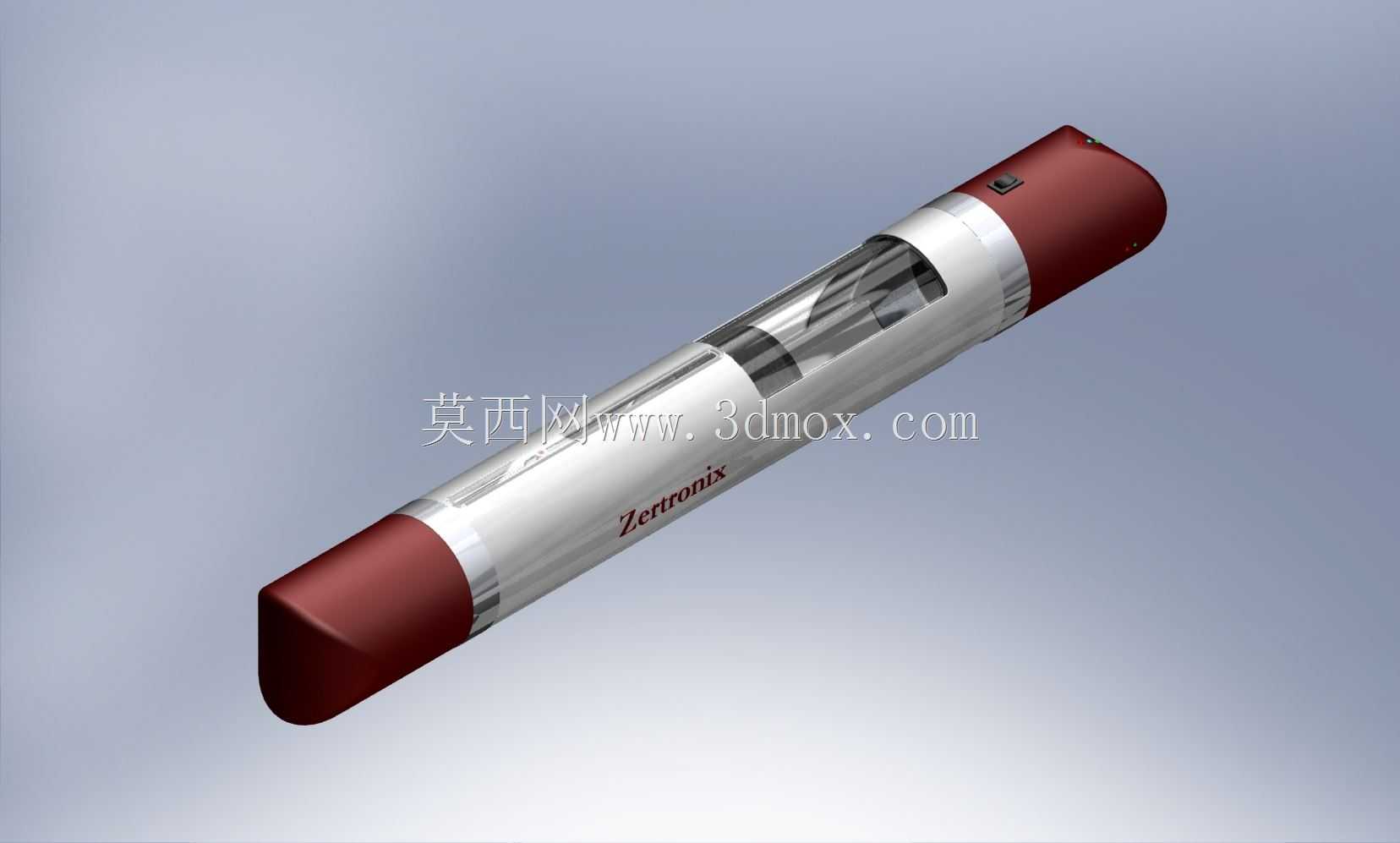

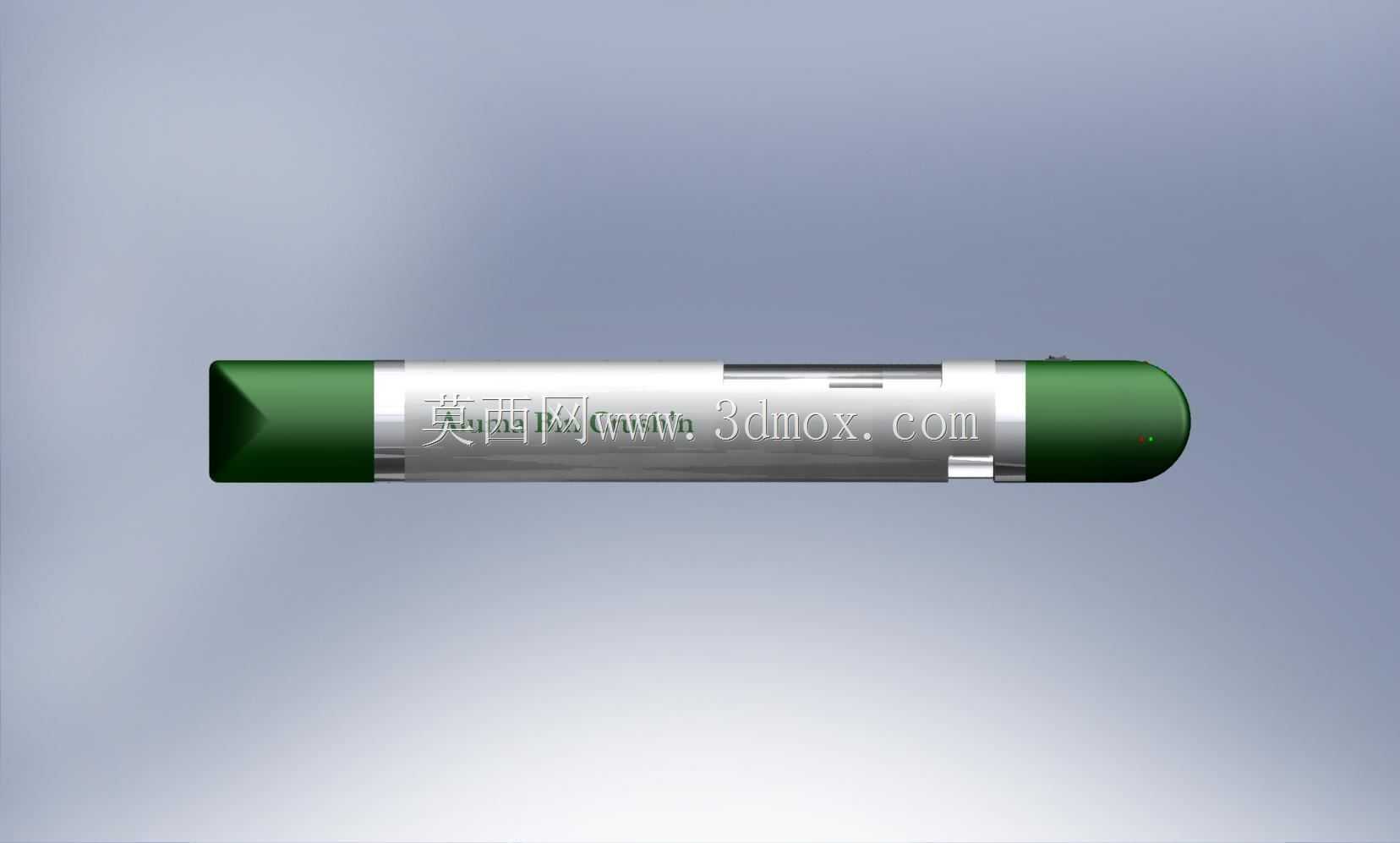

从结构布局来看，整机采用长条形筒式机身设计，进料端设置多罐位存储仓，可一次性容纳十余枚标准330ml铝制易拉罐，无需逐次手动上料，仓体旁设置状态指示模块，可直观反馈设备待机、运行、故障的工作状态，电源开关布置在仓体侧方，操作时无需刻意调整持握姿态即可完成启停控制。破碎执行端采用活塞式压合结构，活塞通过法兰与传动螺杆连接，配合导向轴做直线往复运动，避免压合过程中出现偏载卡滞；传动部分采用ACME梯形丝杠传动，相比普通螺纹传动具备更高的传动效率和轴向承载能力，丝杠端部设置防转销，杜绝活塞随丝杠同步转动导致的压合失效，丝杠与驱动电机之间通过传动组件连接，电机布置在机身尾部的电机仓内，尾部设置锥形滚子轴承承担压合过程中的轴向反力，轴承端盖做密封处理，避免长期使用过程中粉尘进入轴承配合面加剧磨损。

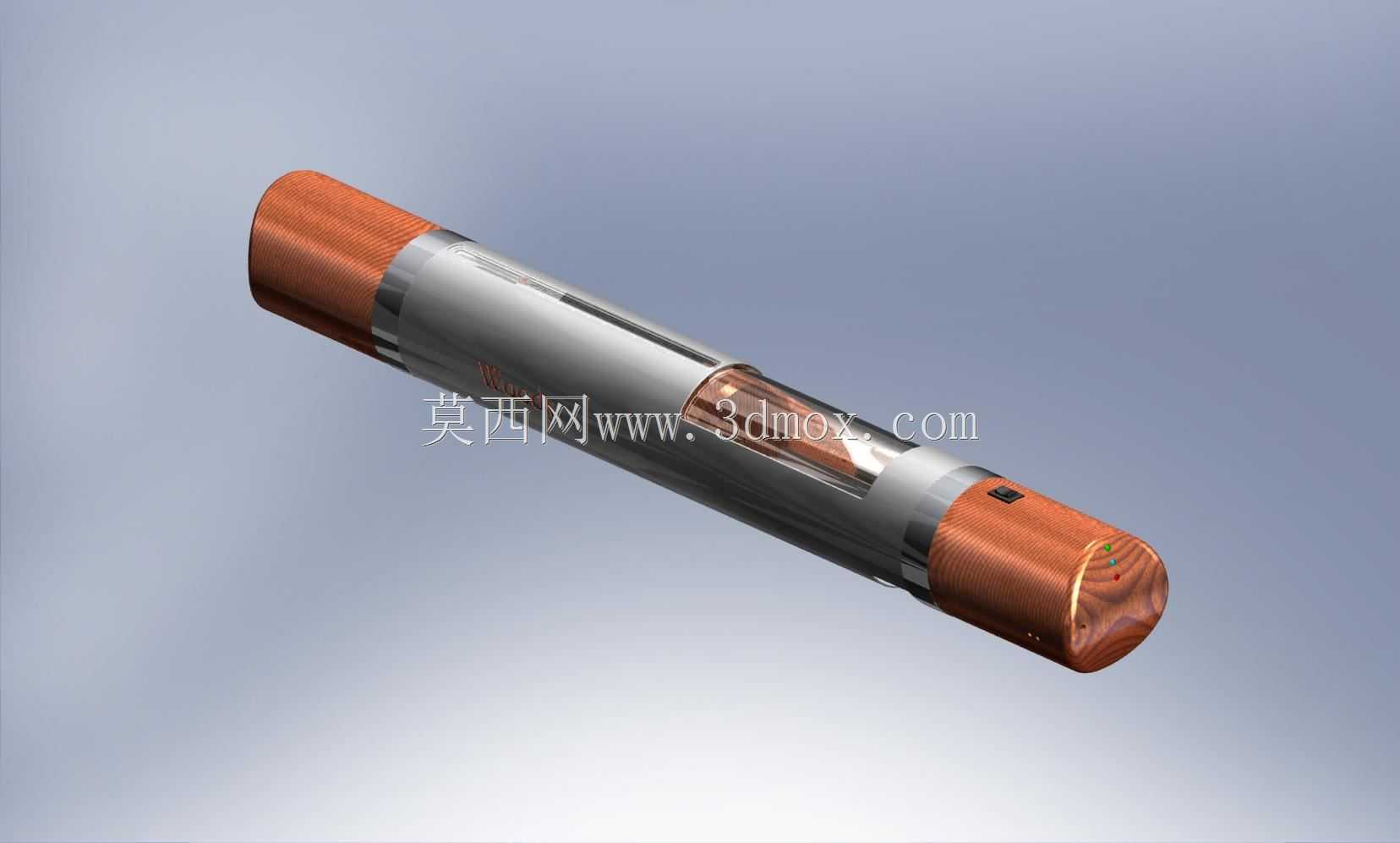

控制逻辑上，设备采用红外检测触发机制，进料通道处布置红外发射与接收模块，当空罐从存储仓落入导向通道后，红外检测信号触发控制PCB输出动作指令，电磁阀吸合完成锁止定位后，电机驱动丝杠带动活塞向前推进，将空罐压合至设计压缩厚度，活塞行程路径上布置四个限位开关，分别对应初始位、预压位、压合到位位、返程停止位，确保活塞行程精准可控，不会出现过压撞机或者返程不到位的问题。设备采用钻孔类通用直流电机作为动力源，搭配电池仓内的电池组供电，无需外接交流电源，可灵活放置在各类无固定供电的回收点位，机身外壳采用钢质框架搭配木质端盖，兼顾结构强度与握持舒适度，端盖处设置弹出臂，压合完成的铝块可通过弹出机构自动推出至出料口，无需手动抠取压缩后的铝块。

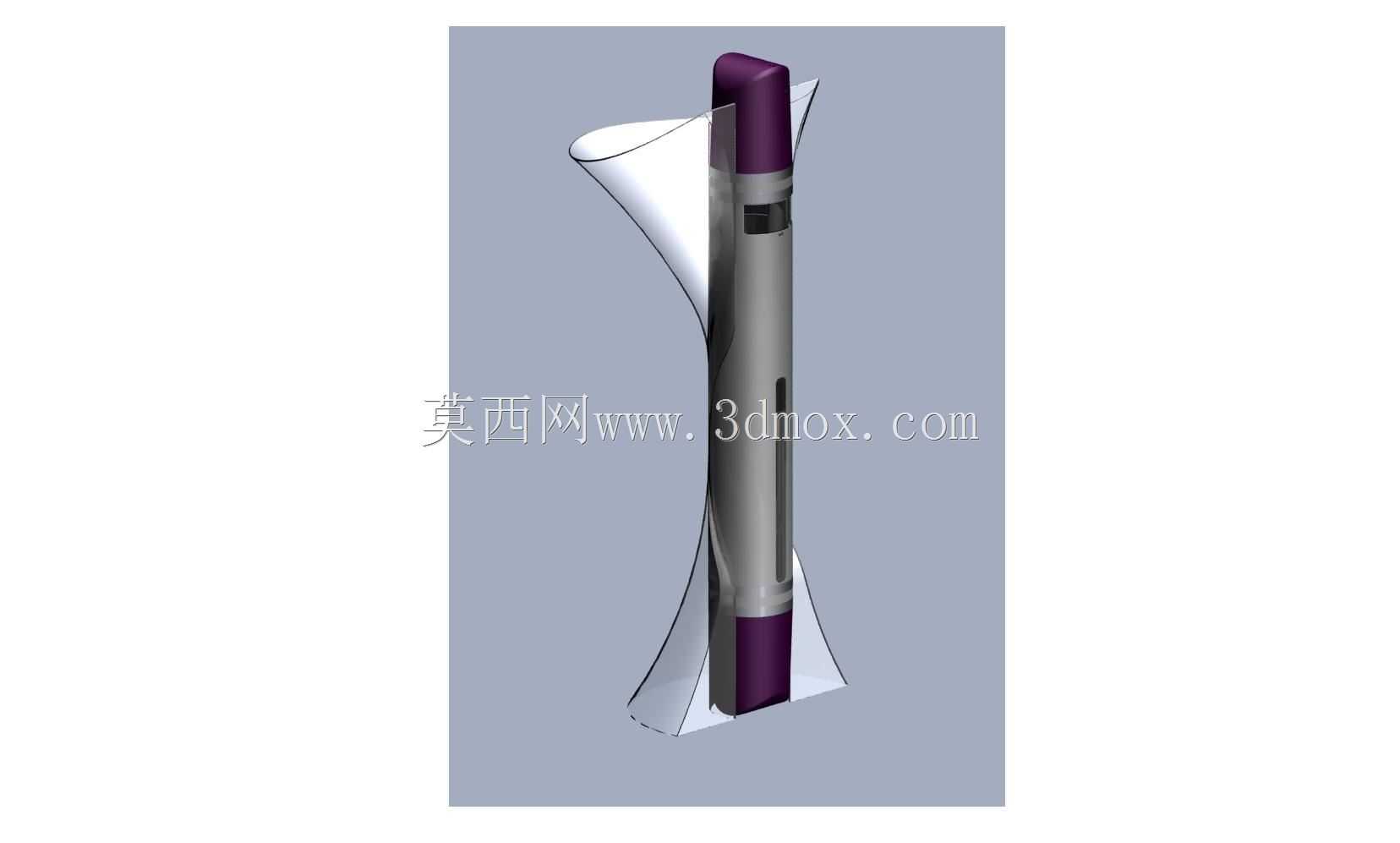

安装与使用层面，整机外形为细长圆柱结构，可直接放置在常规操作台面上使用，无需额外预埋固定螺栓，机身底部设置防滑垫，压合作业过程中不会出现滑移；设备的安全防护覆盖全作业流程，安全盖板覆盖传动运动区域，避免作业过程中肢体误入运动区间， ribbon cable 采用内藏式布线，所有线缆均布置在机身框架内部的走线槽内，不会出现线缆外露被剐蹭破损的问题。从实际作业效率来看，单罐压合作业周期仅需数秒，配合多罐存储仓可实现连续上料作业，压缩后的铝块厚度仅为原罐体的十分之一左右，可大幅提升回收存储与转运的空间利用率，降低回收环节的物流成本。

设计过程中针对铝罐压合的受力特性做了专门优化，活塞压合面做防滑纹路处理，避免压合过程中罐体受力弹出，导向通道的内径匹配标准铝罐的外径尺寸，罐体落入后不会出现歪斜卡滞，针对不同厚度的铝罐，传动结构的输出推力预留了足够余量，即使是加厚型的啤酒罐也可顺利压合到位，不会出现电机堵转的问题。设备的维护也十分便捷，端盖采用快拆结构，无需专用工具即可打开检查内部传动部件的磨损情况，日常仅需定期在丝杠与导向轴表面涂抹润滑脂即可保证长期稳定运行，适合非专业机械维护人员的日常使用场景。
