18V直流重型线性执行器结构设计

　　在工业自动化直线驱动场景里，很多工况需要兼顾输出推力、安装紧凑性与供电适配性的直线动作部件，这款18V直流供电的重型线性执行器，就是针对这类中载直流供电场景开发的驱动单元。从实际落地的应用场景来看，这类执行器常被用在户外移动作业设备的姿态调整环节，比如小型工程机具的作业臂角度调节、特种巡检设备的探测端伸缩动作、改装类专用车辆的舱门启闭驱动，还有部分中小型自动化设备的工位推料、压合工位的直线进给，相比气动驱动单元，它不需要配套气源管路与气源处理组件，在无固定气源的移动场景下适配性更强，相比液压驱动单元，它没有液压油泄漏的风险，后期维护的工作量更低，更适合对洁净度有一定要求、或者维护条件有限的户外作业场景。

　　从功能特性上看，这款执行器采用直流供电设计，适配18V的常规移动设备直流供电体系，能够直接对接多数移动作业设备的车载供电回路，不需要额外增设电压转换模块，降低了整套设备的布线复杂度。重型设计的定位意味着它的输出推力能够覆盖多数中载直线驱动需求，内部的传动结构采用丝杠副传动，将电机的旋转运动转化为推杆的直线伸缩动作，传动效率高，同时具备一定的自锁特性，在断电状态下能够保持当前伸出位置，不会因为负载外力出现位置滑移，提升了设备停机状态下的安全性。执行器的外露推杆部分做了硬质氧化处理，表面硬度高，耐磨性能好，能够抵御户外场景下的粉尘、轻微磕碰带来的表面损伤，延长部件的使用寿命。

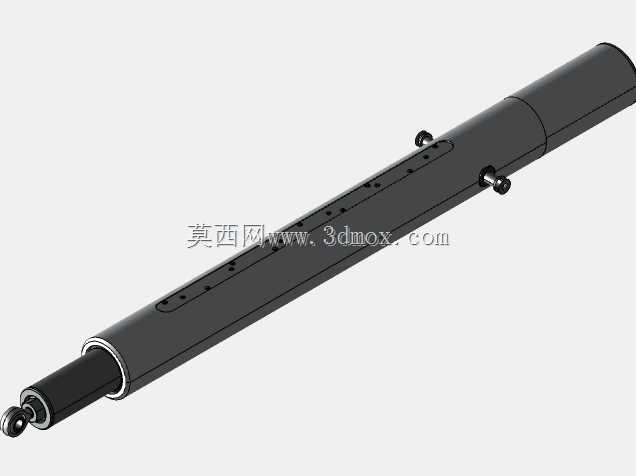

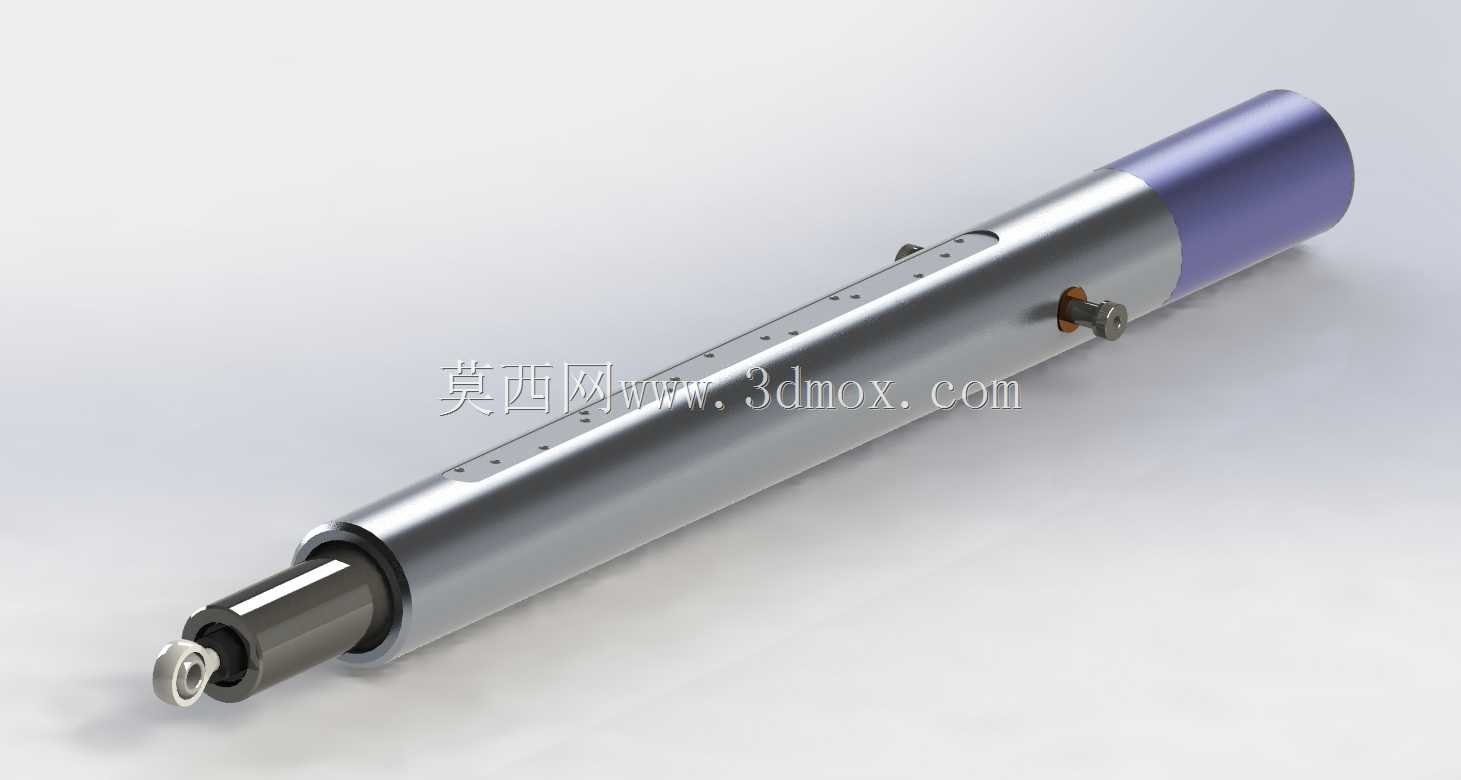

　　从设计思路层面拆解这款模型的结构，整体采用同轴式布局，驱动电机、传动丝杠、导向结构全部集成在圆柱形的主体外壳内部，整体外形为规则圆柱状，这种布局的优势是径向尺寸紧凑，在安装空间径向受限的场景下更容易布置，不需要为异形结构预留额外的安装避让空间。外壳主体采用金属材质加工，表面做了哑光防锈处理，尾端的端盖做了差异化的配色设计，同时集成了安装连接结构，前端的推杆伸出端设计了铰接吊环结构，能够配合销轴实现铰接安装，抵消安装过程中存在的小角度偏差，避免因为安装同轴度误差导致的推杆卡滞、偏磨问题。侧面设置的锁紧调节部件，能够在调试阶段对行程限位做微调，满足不同工况下的行程定制需求，不需要额外更换限位部件，调试灵活性更强。

　　关于外形尺寸与安装边界，这款执行器的主体为等直径圆柱结构，径向最大尺寸集中在主体外壳部分，安装时需要预留的径向避让空间略大于主体外径即可，不需要在侧面预留过大的操作空间。轴向尺寸随推杆的伸缩状态变化，选型时需要同时核算完全缩回与完全伸出两个状态下的轴向长度，匹配安装点位的间距变化范围。前端的铰接吊环与尾端的安装结构形成两个安装支点，两个支点的连线与执行器的伸缩轴线重合，安装时要保证两个安装支点的运动轨迹与推杆伸缩方向的平行度，避免侧向力直接作用在推杆上，导致丝杠副与导向套出现偏磨，缩短执行器的使用寿命。执行器的走线从尾端引出，布线时需要预留足够的线长余量，满足推杆全行程伸缩过程中的线缆摆动需求，避免线缆被拉扯断裂。

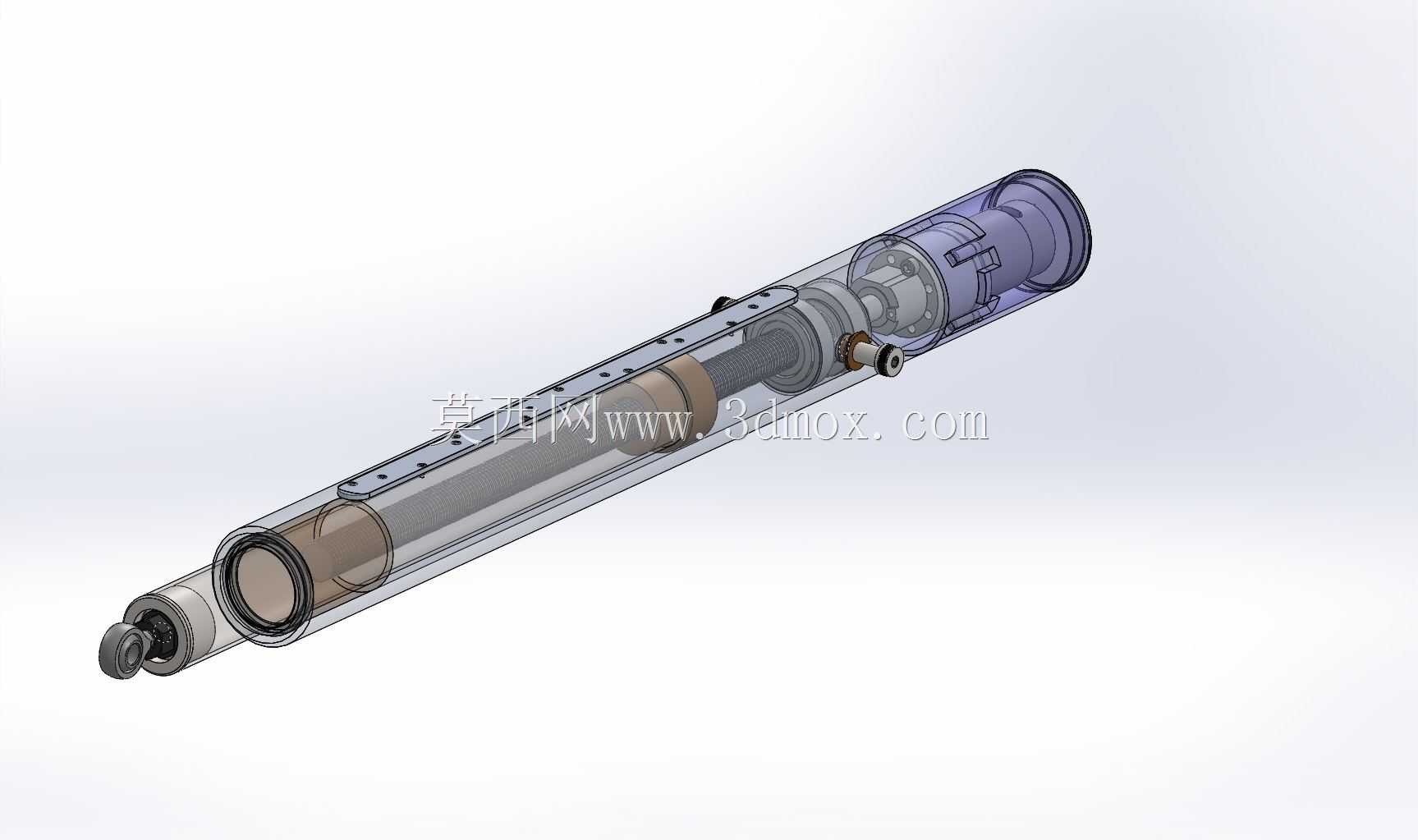

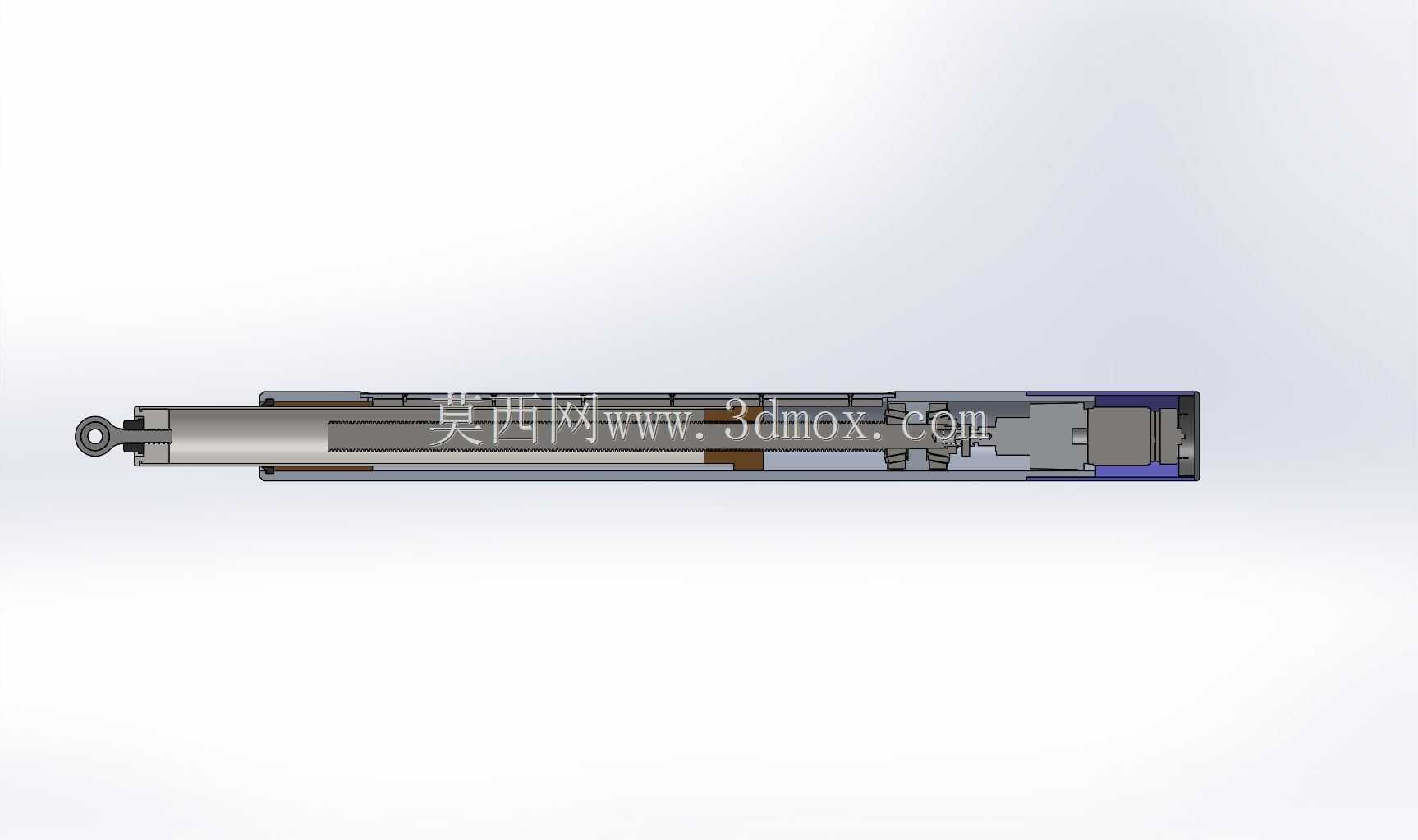

　　在做配套设备的结构设计时，针对这类执行器的安装位设计，需要注意在主体侧面预留调试操作空间，方便对侧面的锁紧调节部件进行操作，同时要考虑执行器工作过程中的散热需求，不要将主体完全包裹在密闭的金属腔体内，避免长时间大负载工作时内部电机与传动部件的热量无法散出，导致部件过热损坏。如果是应用在多粉尘或者有淋水的户外场景，还可以在前端推杆位置额外配套防尘护套，进一步阻挡粉尘进入执行器内部，提升部件的防护等级。这款执行器的三维模型完整还原了内部传动结构与外部安装接口的细节，在做设备整体装配校核时，可以直接导入装配环境，做安装干涉检查、运动行程模拟，验证执行器在全行程动作过程中是否会与周边结构件发生碰撞，提前排查安装布局的问题，减少实物加工阶段的改模成本。
