三级定传动比闭式齿轮变速传动装置

项目分类:齿轮 发布时间:2021-11-01 ID:351413
  • 三级定传动比闭式齿轮变速传动装置

  在常规中小功率工业传动场景里,这类三级定比齿轮传动结构的应用覆盖范围极广,从轻工生产线的辊道驱动、小型输送设备的动力匹配,到农机辅件传动、小型机床进给机构的动力传递,都能见到同原理结构的实际落地。不同于可调速的变速齿轮箱,这套结构采用固定传动比设计,输入轴与输出轴的转速对应关系恒定,不需要额外设置换挡拨叉、同步器等调速构件,整体结构的可靠性更高,日常运维的复杂度更低,适合长期固定转速工况下的连续运转需求。

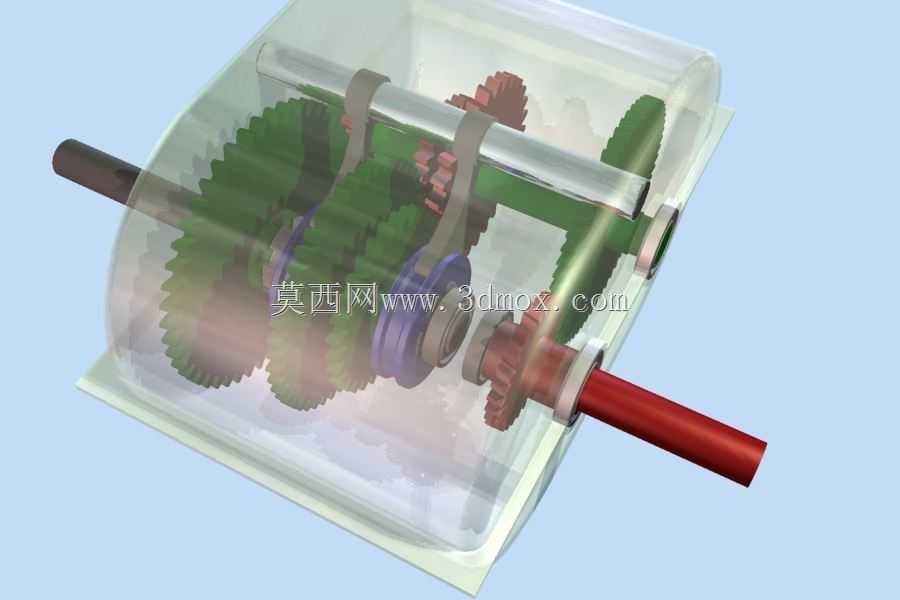

  从功能特性来看,这套结构可实现三级转速变换,输入侧额定适配功率3.7kW,三组传动副分别对应2:1、4:1、6.67:1左右的减速比,可根据实际负载端的转速、扭矩需求选择对应输出轴位,单台装置即可适配三种不同转速要求的负载端接口,减少了现场多套减速装置的堆叠安装成本。箱体采用半透明可视化设计逻辑,在实际工业应用中对应的是剖分式铸造箱体结构,剖分面沿轴系中心线设置,既方便加工阶段的轴系组件装配,也便于后期运维时检查齿轮啮合状态、润滑脂损耗情况,不需要完全拆解箱体即可完成常规检查作业。

  设计思路上,这套结构的轴系采用平行轴布置方案,输入轴、中间传动轴、输出轴的轴心线保持平行,轴系支撑采用两端深沟球轴承定位,可同时承受径向载荷与少量轴向载荷,适配直齿圆柱齿轮啮合时的受力特性。齿轮组采用直齿圆柱齿轮搭配,加工难度低,装配时不需要严格调整轴向啮合位置,对安装公差的容忍度更高,适合中小批量加工场景下的生产制造。齿轮与轴的连接采用平键周向定位,轴肩做轴向限位,可传递额定功率下的扭矩载荷,避免运转过程中齿轮与轴出现相对窜动。输入轴与输出轴均伸出箱体外部,轴伸端设计有密封槽位,可加装骨架油封实现箱体密封,防止内部润滑脂泄漏,同时阻挡外部粉尘、碎屑进入箱体内部磨损齿轮啮合面。

  安装边界方面,箱体外部预留有统一的安装脚座,脚座上的安装孔位按照通用工业安装标准设置中心距,可直接适配常规型材机架、设备安装底座的孔位要求,不需要额外加工转接板。轴伸端的轴径按照标准功率下的扭矩计算结果设计,可直接匹配标准规格的联轴器、带轮等传动连接件,不需要额外做轴径改造。箱体内部的齿轮啮合侧隙按照常温连续运转工况设置合理间隙,既避免热胀冷缩导致齿轮卡滞,也保证传动过程中不会因侧隙过大产生明显的回差,满足常规工业传动的精度要求。润滑方式采用脂润滑,不需要额外设置油路、油标等复杂润滑结构,加注一次润滑脂可满足较长周期的运转需求,适合运维条件有限的现场使用场景。

  实际选型应用时,需要注意输入轴的转向与齿轮啮合的受力方向匹配,避免反向长期运转导致齿轮单侧齿面过度磨损;安装时要保证轴系的水平度,避免轴承承受额外的偏载力矩,缩短轴承使用寿命;三个输出轴位不可同时满负载输出,要根据总功率分配各轴位的负载占比,避免齿轮组过载出现断齿风险。这套结构的设计逻辑偏向实用化,没有冗余的功能构件,所有结构都围绕稳定动力传输、低运维成本、易加工装配的核心需求展开,是中小功率固定转速传动场景下非常典型的成熟结构方案,三维建模过程中对齿轮啮合间隙、轴系定位关系、箱体与内部组件的干涉检查都做了完整验证,可直接作为同类型传动装置设计的参考基础,根据实际安装空间、负载参数做局部调整即可落地应用。
