立式精馏乙醇脱水吸附罐体结构设计

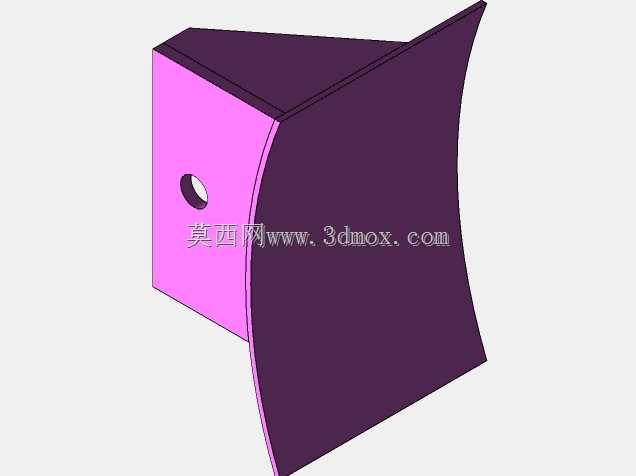

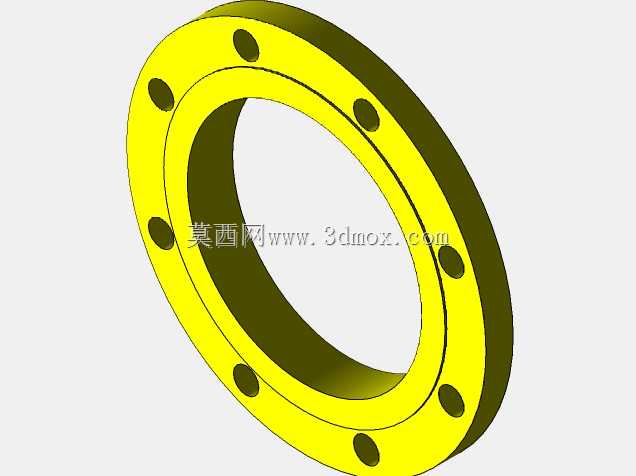

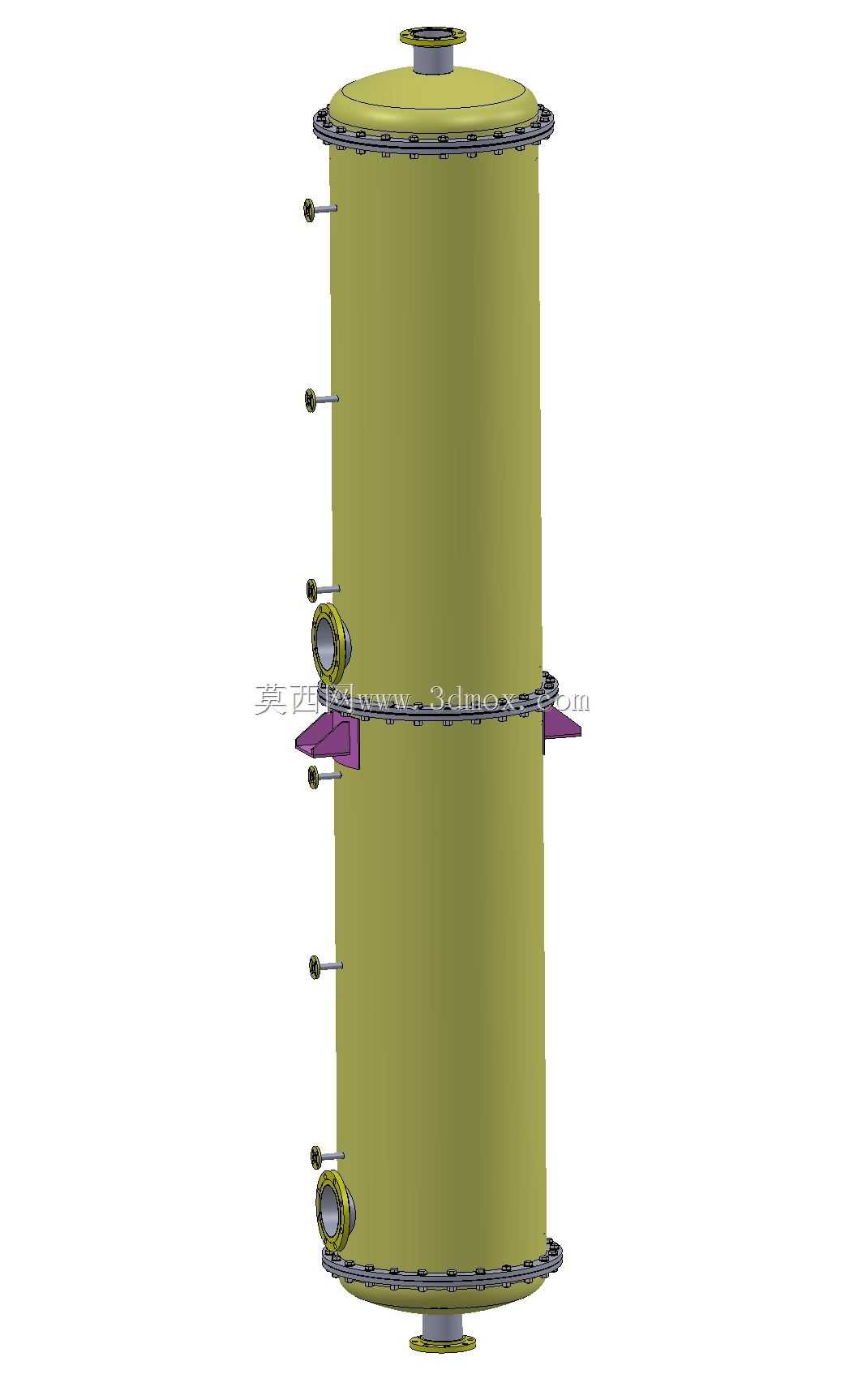

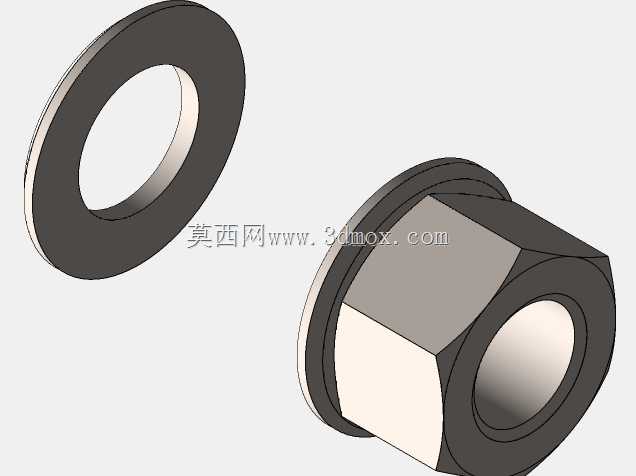

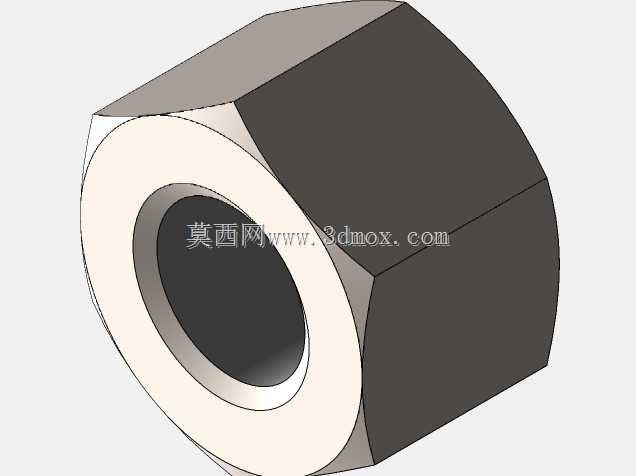

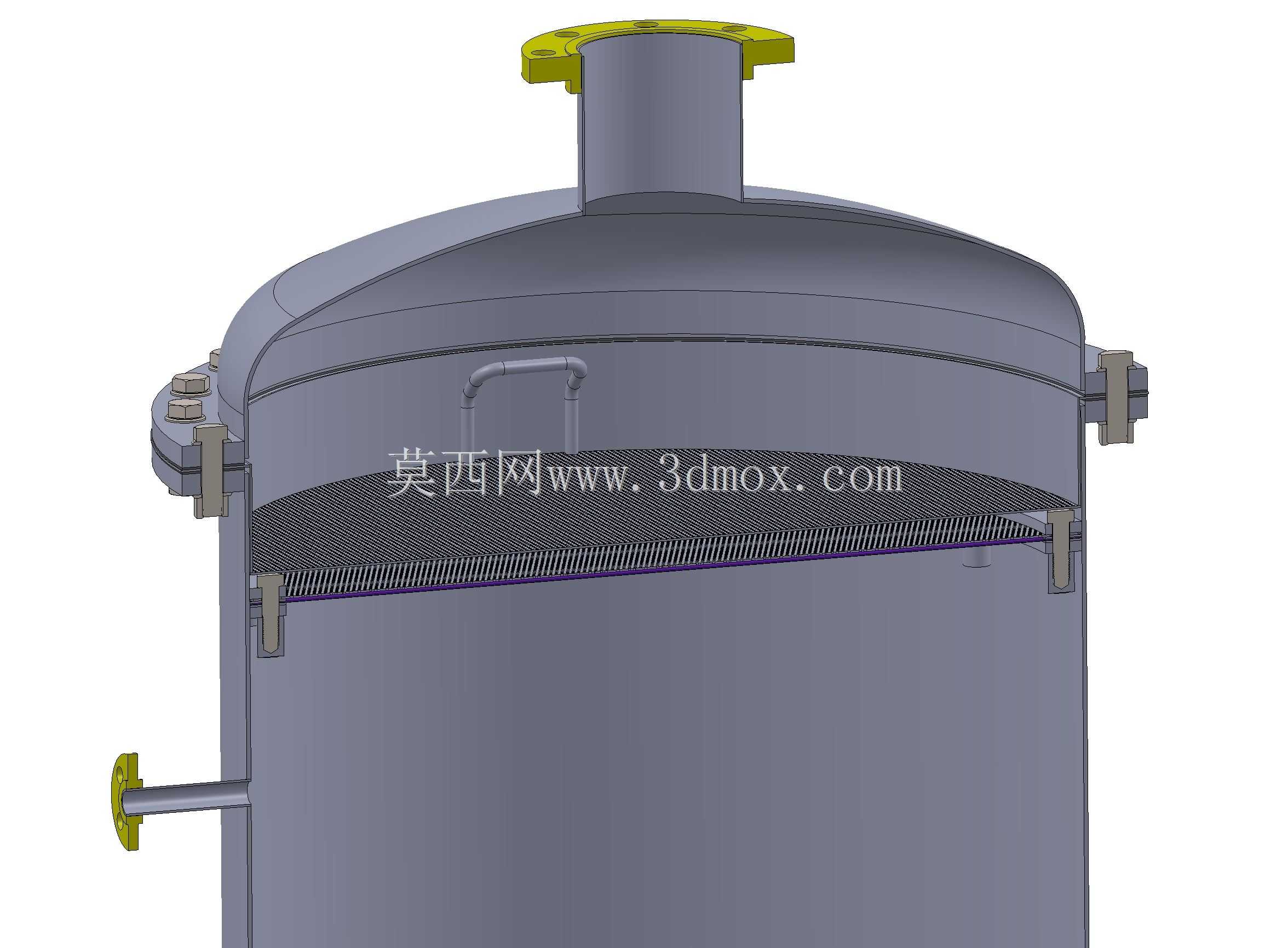

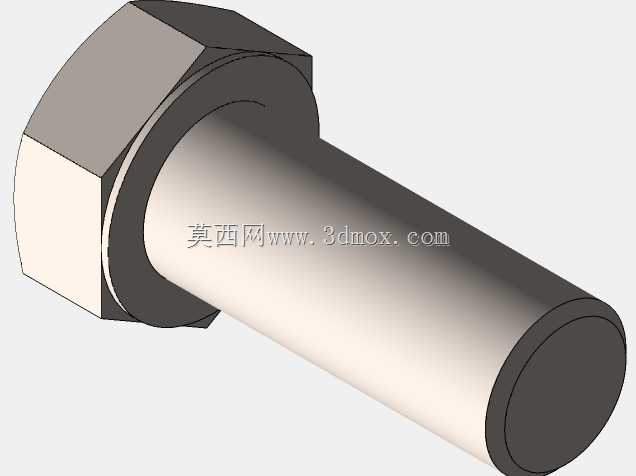

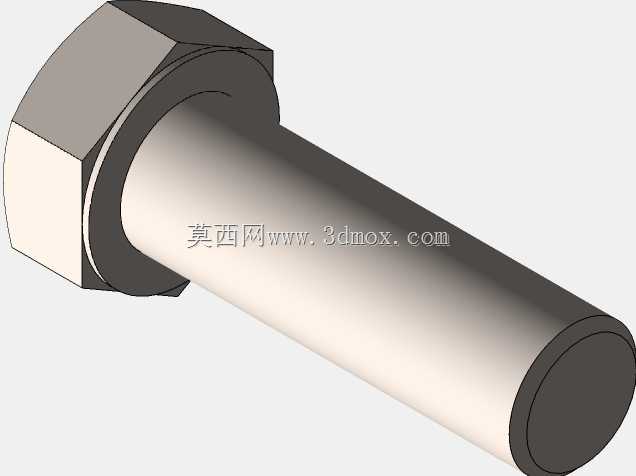

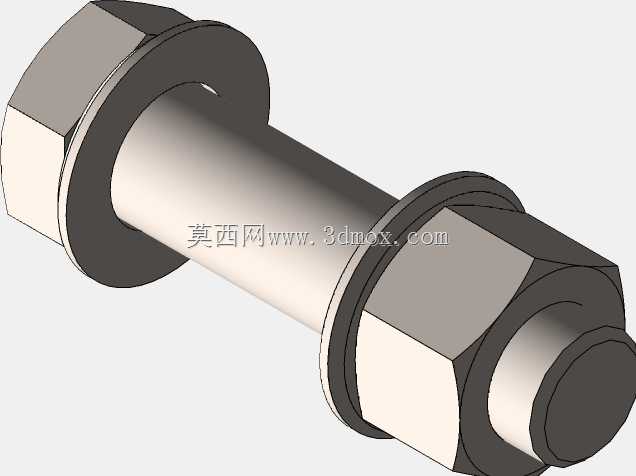

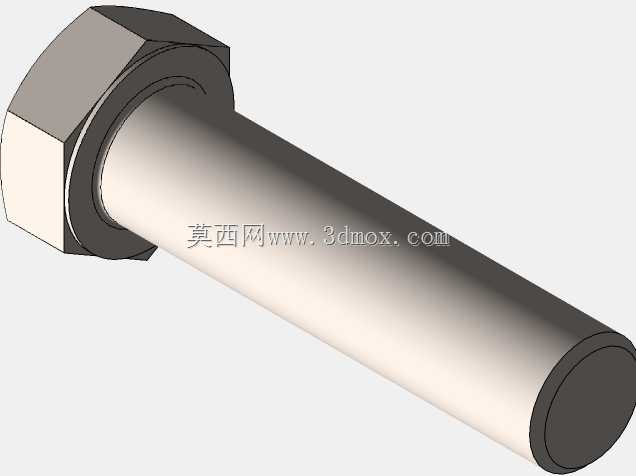

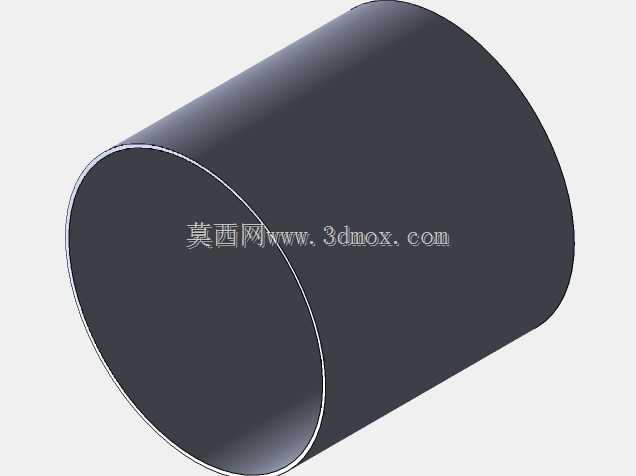

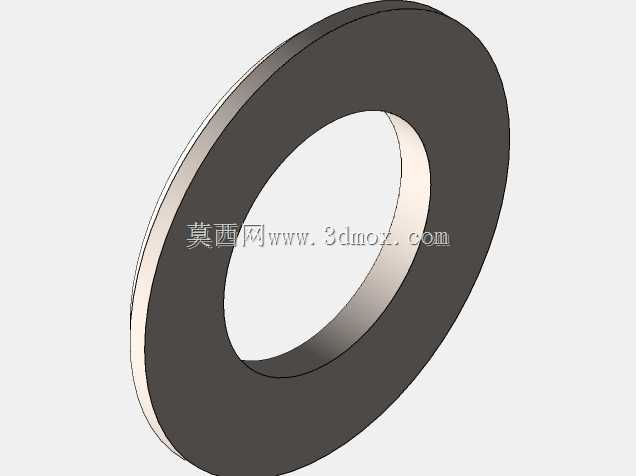

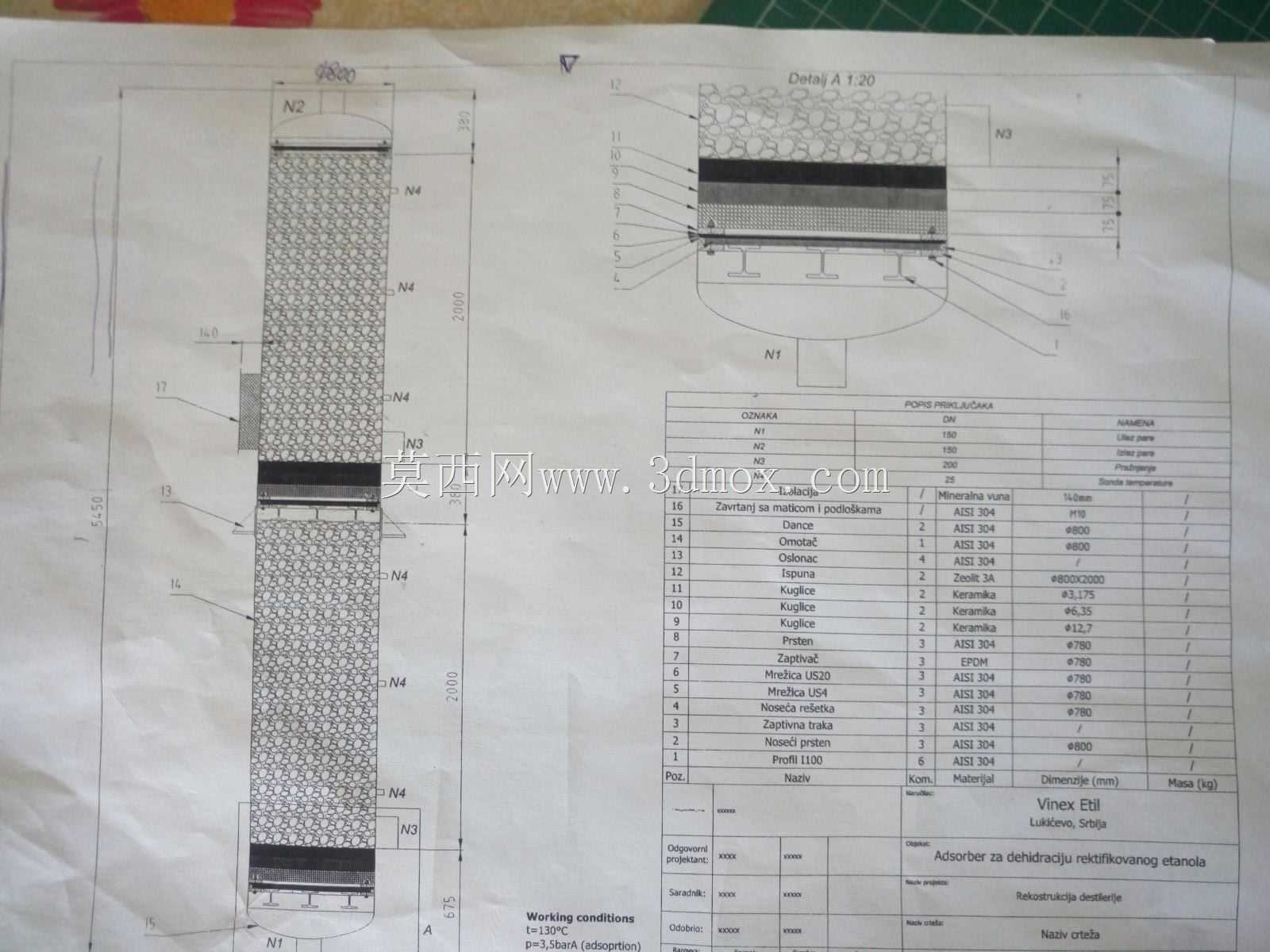

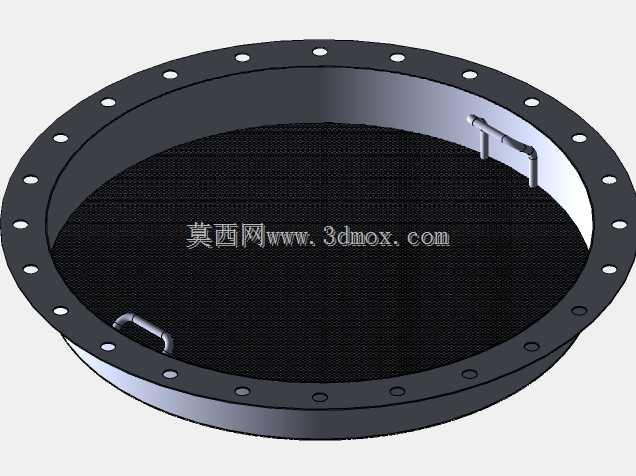

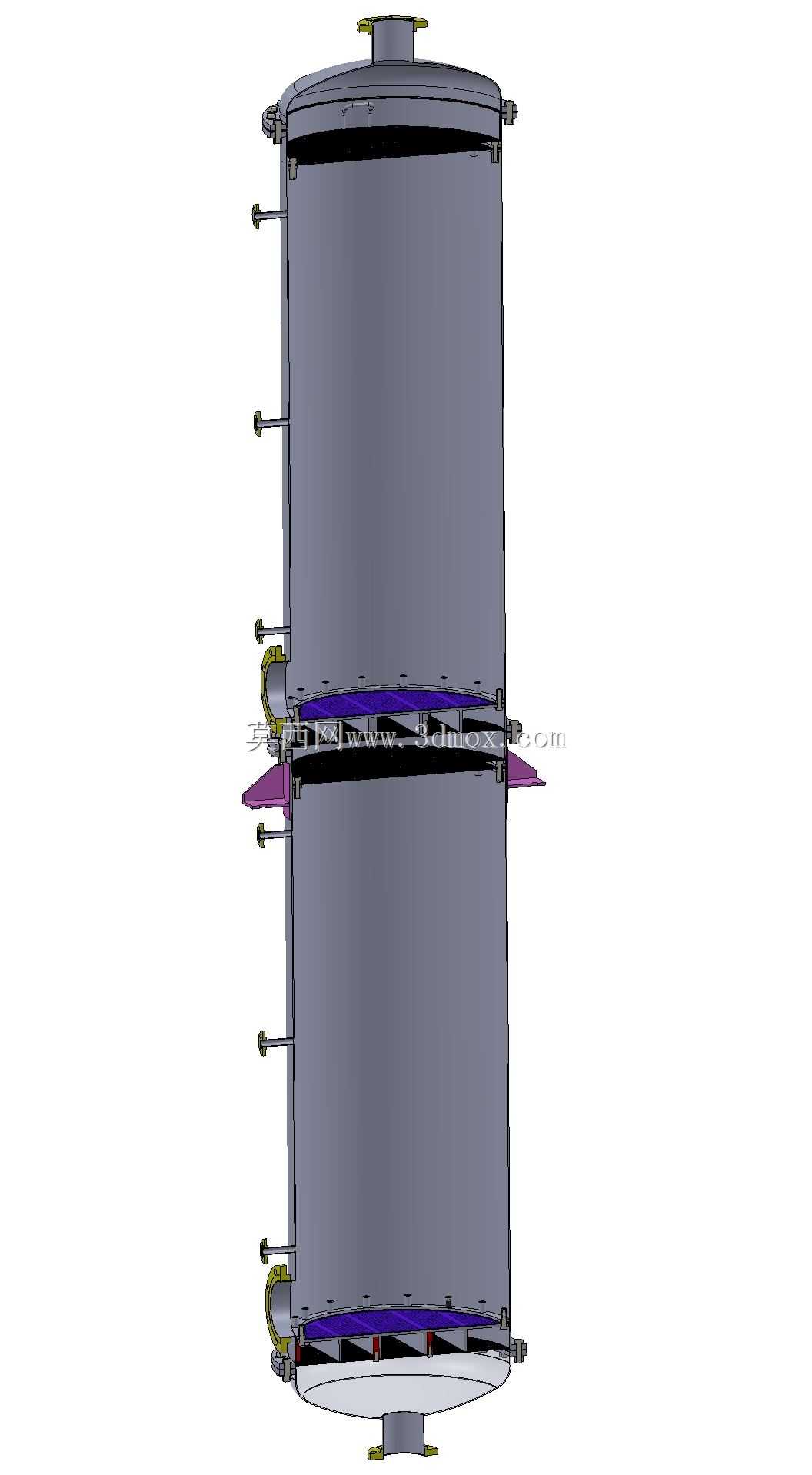

　　在燃料乙醇调配、医药溶剂精制、无水乙醇制备这类对乙醇含水率有严苛要求的生产场景中，常规精馏手段受乙醇-水共沸物限制，无法直接产出含水率0.5%以下的合格产品，吸附法脱水是目前中小产能产线中应用占比极高的工艺路线，本次设计的立式吸附器就是匹配该工艺段的核心承压设备。设备采用上下椭圆封头、中间直筒段的立式承压结构，整体依靠筒身中部对称布置的两个鞍式支座承载，安装时支座直接与车间钢平台的预埋钢梁通过螺栓紧固，安装边界需预留顶部气相出口的管道对接空间、底部残液排放口的操作空间，以及筒身侧部所有接口的阀门操作、检修拆卸空间，直筒段外壁沿轴向分层布置的多组接口，分别对应不同工艺功能：靠近上下封头的两组大口径带颈法兰接口是吸附剂装填与卸出通道，

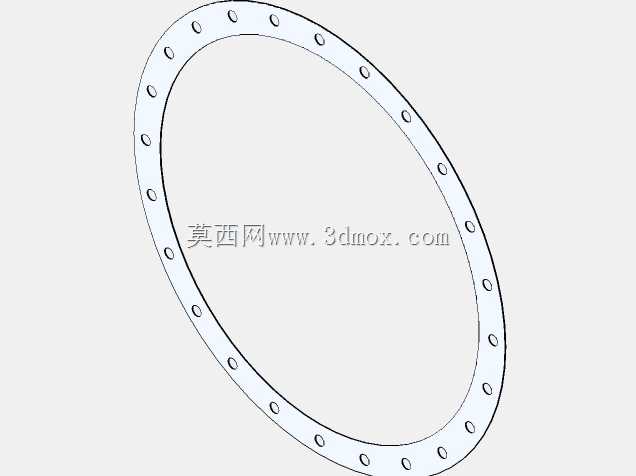

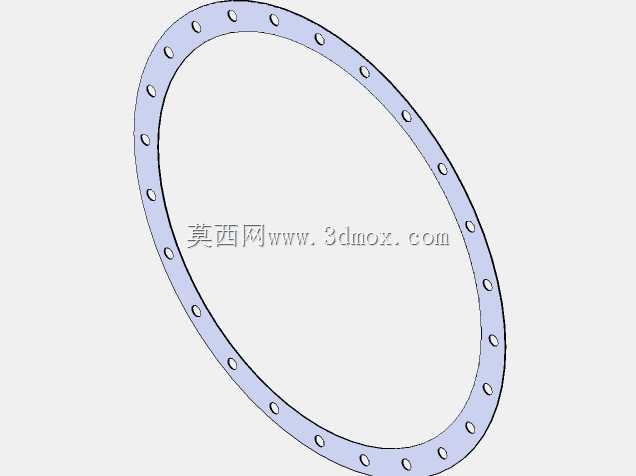

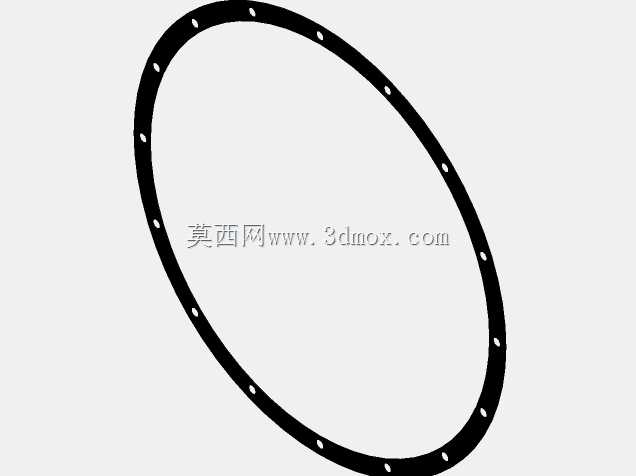

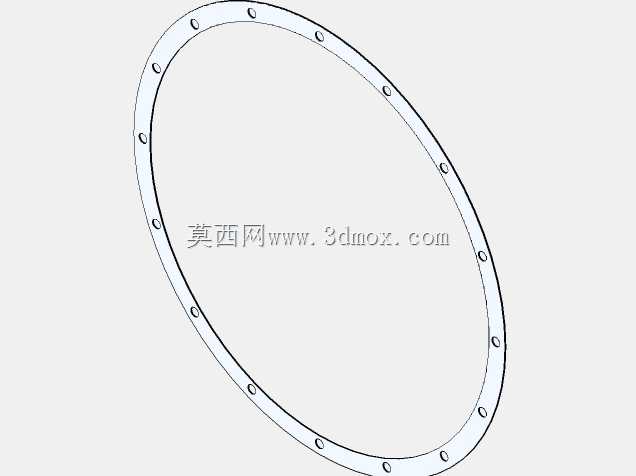

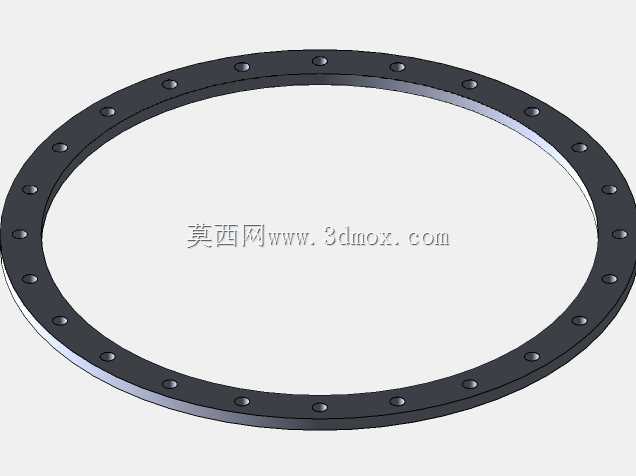

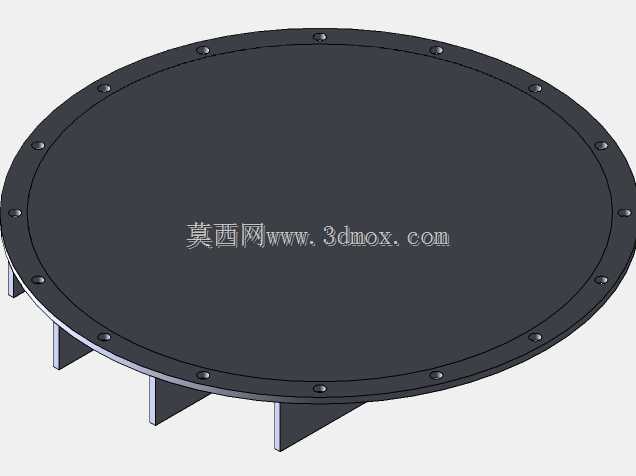

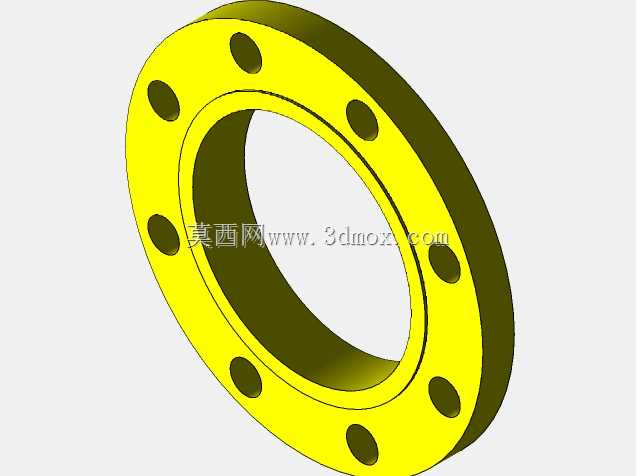

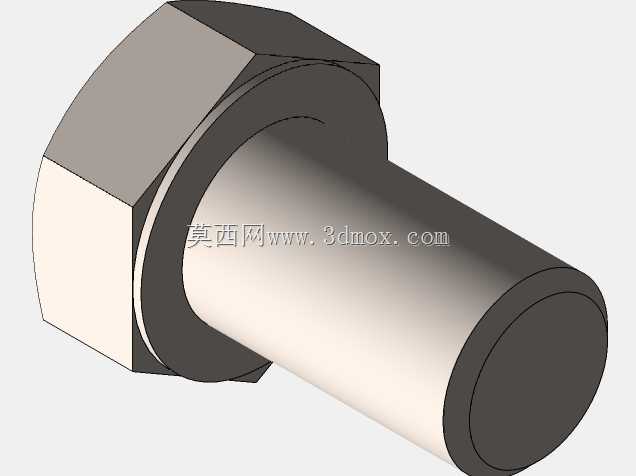

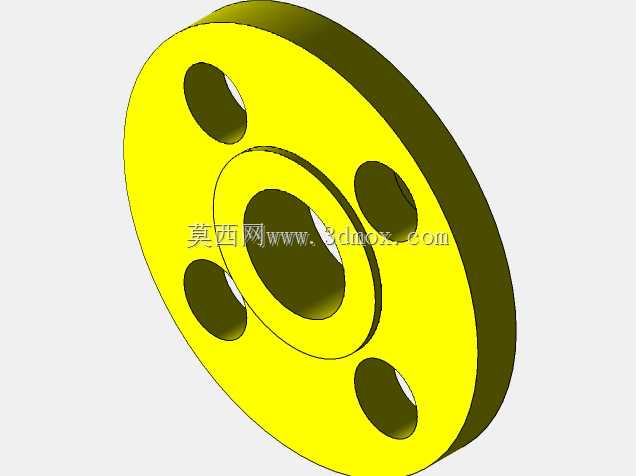

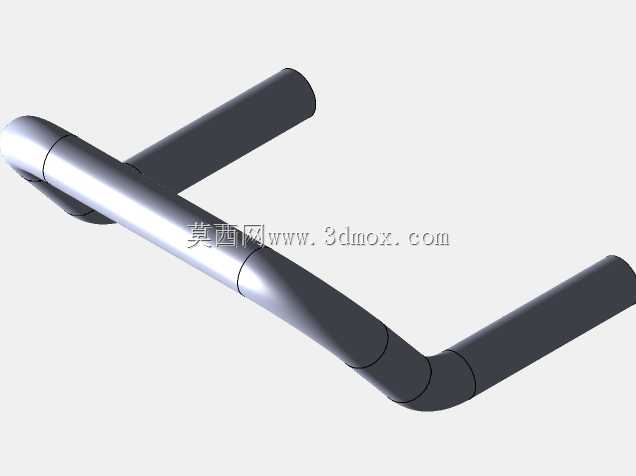

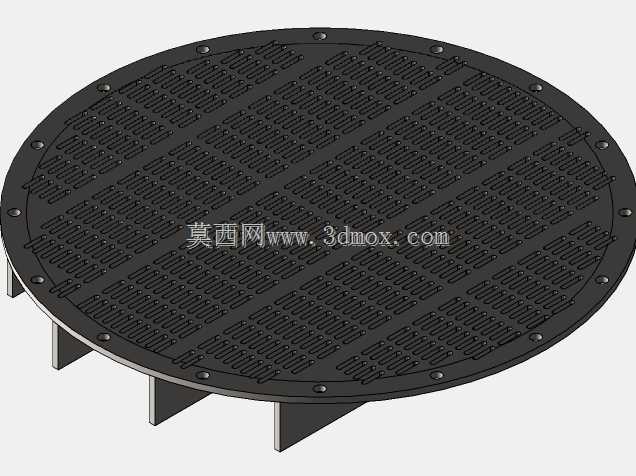

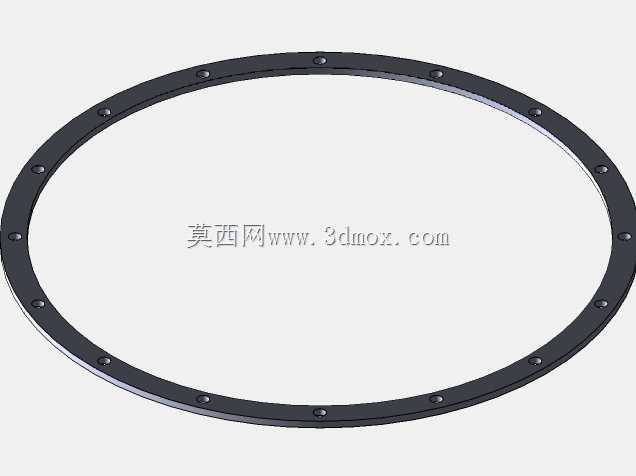

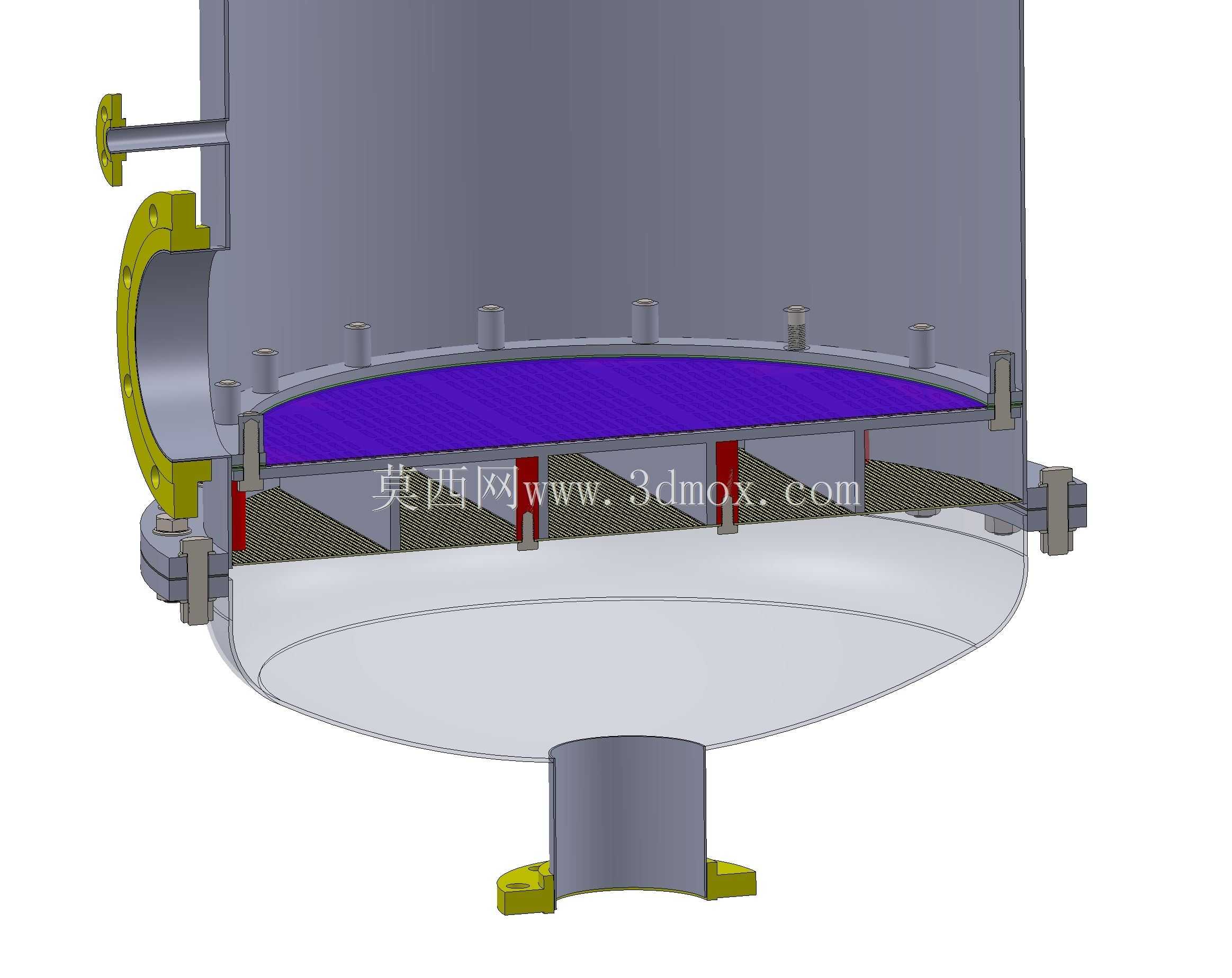

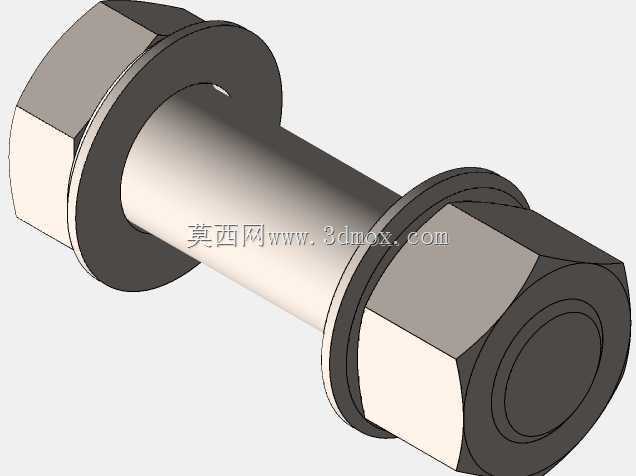

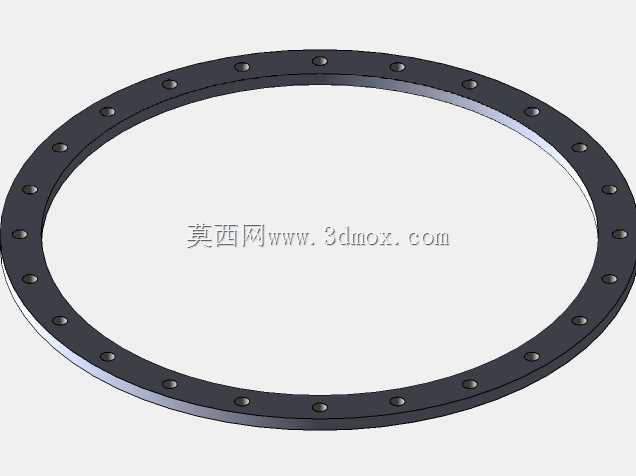

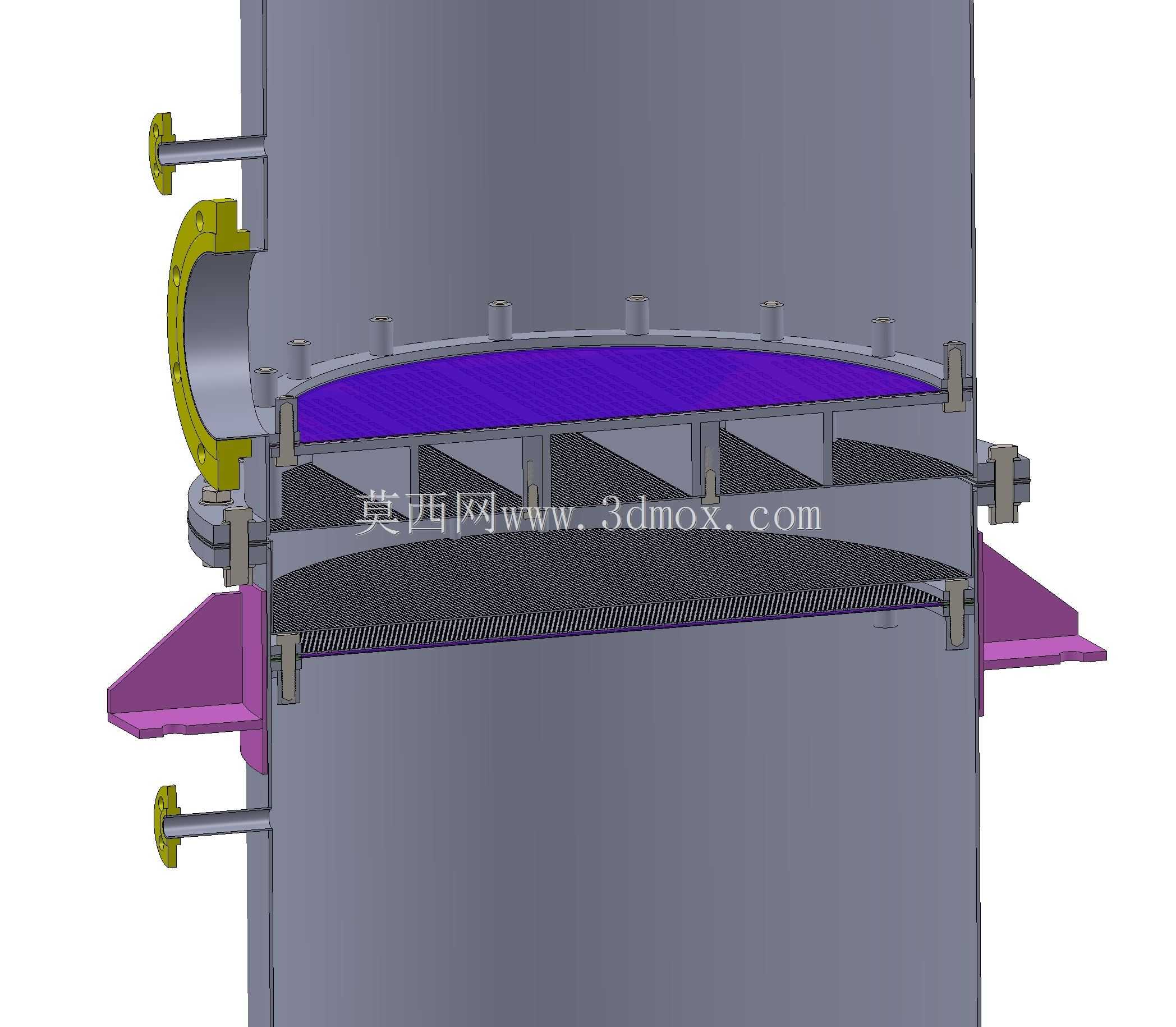

　　日常生产时通过盲板密封，更换吸附剂时拆开即可完成内部填料的更换作业；沿轴向均匀分布的小口径外螺纹接口是温度、压力检测仪表的安装位，可实时监测床层不同高度的工况参数，判断吸附剂穿透进度；侧部斜向伸出的两组带法兰接口是工艺物料的进出通道，进料时含水乙醇蒸汽从下部接口进入，穿过内部吸附剂床层时水分被分子筛类吸附剂截留，脱水后的合格乙醇蒸汽从顶部接口排出进入后续冷凝工序，再生时高温再生气体逆向通入，将吸附剂截留的水分带出完成床层活化。设计过程中优先考虑了床层气流分布的均匀性，上下封头与直筒段衔接位置预留了分布器安装空间，避免进料气流偏流造成局部吸附剂提前穿透，筒身的法兰连接位置均采用凹凸面密封结构，适配醇类介质的密封要求，减少跑冒滴漏风险；

　　考虑到吸附再生过程中床层会出现温度交变，支座设计时预留了热膨胀补偿余量，避免设备升温伸长时产生额外结构应力。设备的所有外接接口的方位、伸出长度均匹配常规化工管道的布置规范，侧部仪表接口的高度适配现场操作人员的观测视角，不需要额外搭设操作平台即可完成日常参数读取；吸附剂卸出口的倾斜角度经过校核，打开卸出法兰后内部失效的吸附剂可依靠自重顺利流出，不需要额外人工掏料，降低检修作业强度。直筒段的长径比经过工艺核算，既保证了气相穿过床层的停留时间满足脱水吸附要求，又控制了整体高度，不会对车间层高提出过高要求，适配多数中小型精细化工、生物发酵产线的车间安装条件。
