啤酒装箱机抓瓶用瓶颈夹持组件

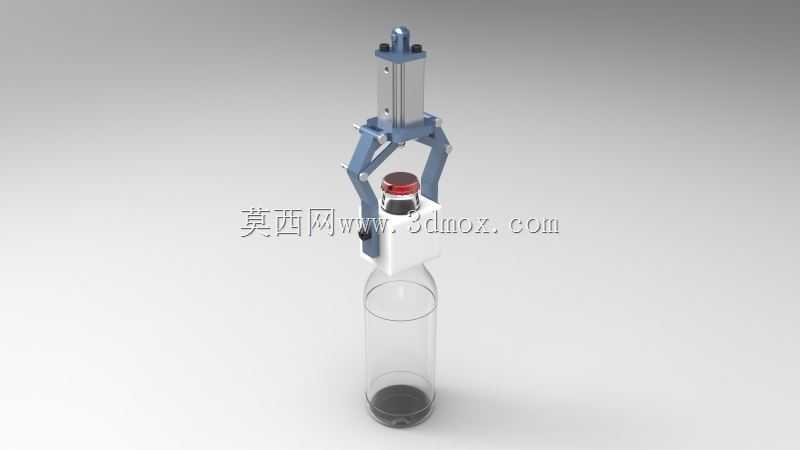

在啤酒灌装后段的包装产线里，装箱工位的核心执行动作就是将输送线连续送来的直立玻璃瓶，稳定抓取后精准放入对应规格的纸箱格槽中，这套瓶颈夹持组件就是专门适配该工位抓瓶动作的执行端结构。整套组件采用气动驱动逻辑，依靠钳口的同步开合实现对玻璃瓶瓶颈位置的环抱式夹持，相比传统的瓶身夹持方案，抓持瓶颈位置可以规避瓶身标签被夹损、瓶身受力不均产生裂纹的问题，尤其适配带纸质标签、薄壁厚的啤酒玻璃瓶抓取需求，在高速连续运转的装箱产线里，能保证每分钟上百次抓取动作的稳定性，不会出现掉瓶、碎瓶的异常情况。

设计阶段完全围绕现场使用需求展开，考虑到客户现场的设备长期适配英制尺寸的配套工装，整套组件的所有安装孔位、配合尺寸、零件公差全部采用英制单位体系，不需要额外做尺寸转换就能直接和客户现有装箱机的升降摆臂输出端对接，安装边界上预留了标准的气动接头安装位、传感器检测位，不需要对现有设备的主梁、摆臂结构做二次打孔改造，直接通过螺栓锁紧就能完成装配。钳口的开合行程做了针对性优化，开合范围覆盖常规啤酒瓶的瓶颈直径区间，钳口内侧预留了柔性缓冲垫的安装槽，实际使用时加装食品级硅胶垫，既能保证夹持力足够不会在摆臂移动、升降过程中出现瓶子滑脱，又不会因为夹持力过大导致瓶颈玻璃被夹裂。

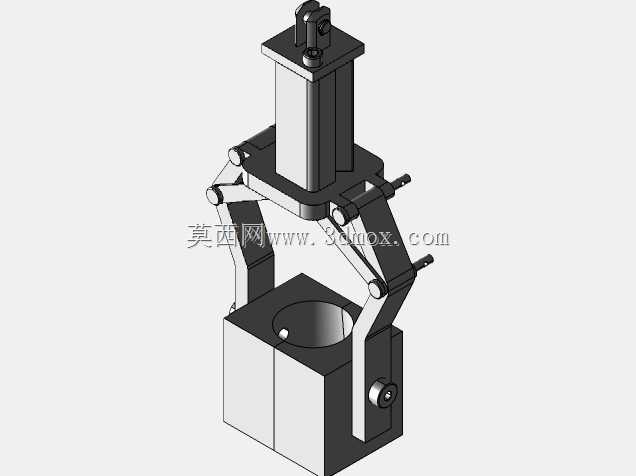

从结构逻辑来看，整套组件采用对称式的钳口布局，气动驱动的动力输入点设置在组件中部，通过联动摆杆带动两侧钳口同步绕转轴转动，开合过程中两侧钳口的转动角度完全一致，保证抓瓶时瓶子始终处于组件的中心位置，后续放入纸箱格槽时不会出现对位偏差，避免放瓶时卡瓶、撞坏瓶口的问题。组件的整体结构做了轻量化处理，主体受力零件采用高强度铝合金加工，转动配合位置加装耐磨衬套，长期往复运转不会出现配合间隙变大、夹持对位偏移的问题，日常维护只需要定期给转动销轴加注润滑脂、检查缓冲垫磨损情况即可，不需要频繁拆解更换零件。

实际产线适配场景中，这套组件可以单组使用适配单瓶抓取，也可以多组并排安装在同一安装板上，实现一次抓取多瓶的动作，匹配不同产能的装箱机需求，不管是半人工辅助的低速装箱线，还是全自动化的高速整线，都能通过调整安装组数、气动回路压力来适配对应的生产节拍。夹持动作的触发逻辑可以直接对接产线原有PLC的输出信号，当瓶子输送到抓瓶位时，光电传感器检测到瓶身到位信号，电磁阀换向驱动气缸动作带动钳口闭合，抓持到位后摆臂带动组件移动到纸箱上方，电磁阀再次换向钳口张开，瓶子靠自重落入纸箱格槽内，整个动作循环和现有装箱机的动作逻辑完全匹配，不需要重新编写复杂的控制程序。

考虑到啤酒生产车间的潮湿环境，组件的所有外露金属零件都做了阳极氧化防锈处理，紧固件全部采用不锈钢材质，长期在高湿度、偶尔有喷淋水的环境下使用不会出现锈蚀卡滞的问题，气动回路的接口位置做了密封处理，避免水汽进入气路导致电磁阀、气缸的使用寿命缩短。钳口的轮廓造型做了圆弧过渡处理，没有尖锐的棱角，日常检修、更换配件时不会划伤操作人员，也不会在动作过程中刮碰到瓶身、纸箱等周边物件。整套组件的安装高度、前后位置都预留了调节余量，现场调试时可以根据不同瓶型的瓶颈高度、输送线的高度差做微调，不需要额外加工转接件就能适配多种规格的啤酒瓶抓取需求，甚至经过简单的钳口更换，就能适配玻璃饮料瓶、玻璃瓶调味品的装箱抓取场景，通用性较强。
