桌面级多轴数控加工实验平台结构设计

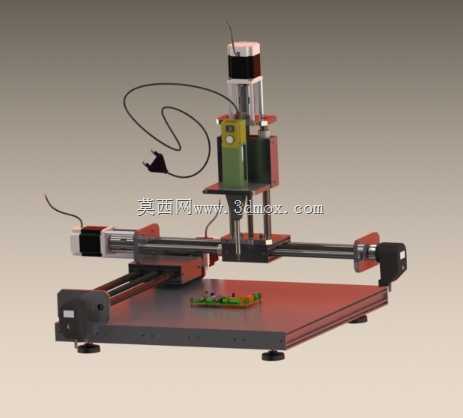

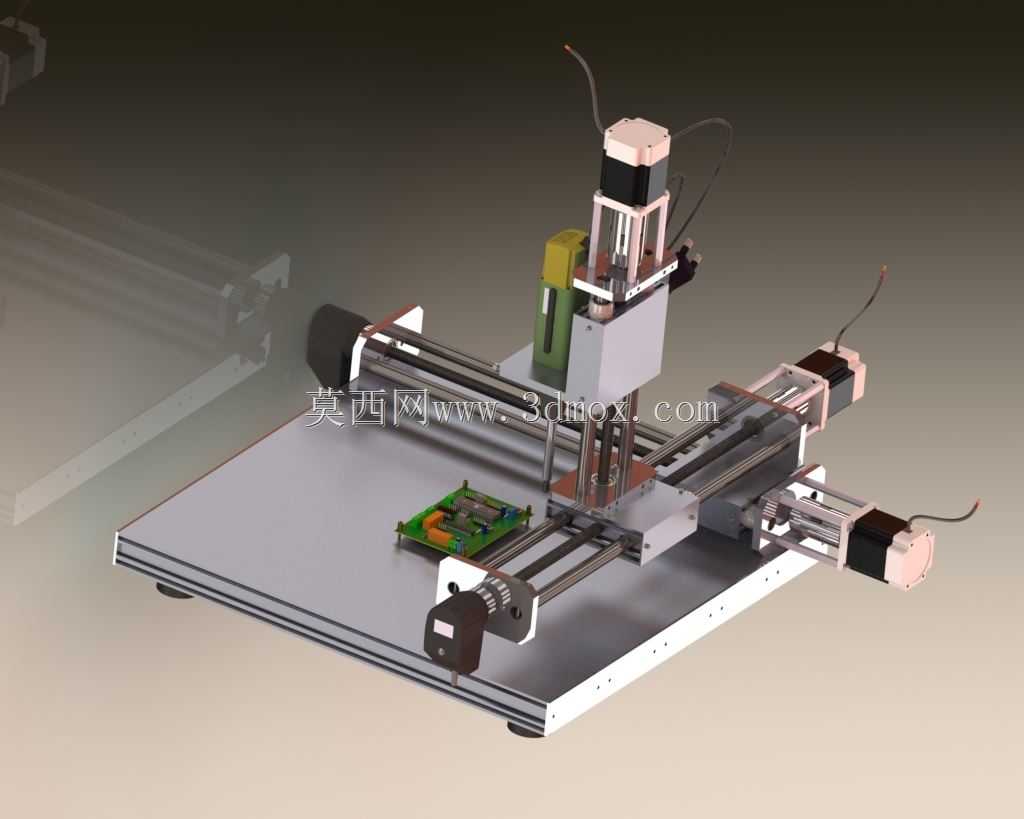

　　这套桌面级多轴加工实验平台的设计初衷，是面向小批量精密样件加工、电子制样场景的轻量化加工需求，填补大型工业机床与手工制样之间的设备空白，在电子实验室、创客空间、小型精密加工工坊这类场景中，能够覆盖从PCB钻孔铣削、薄金属板材切割到小型结构件铣削的多类加工任务，无需为不同工序切换多台独立设备，压缩样件试制的工序流转成本。从结构布局来看，设备采用经典的定台式龙门移动架构，加工基板固定在底部的铝型材支撑框架上，X、Y、Z三个直线轴的传动组件全部布置在龙门移动侧，这种布局的核心优势是加工基板的承载能力不受运动轴负载限制，装夹不同重量的工件时不会影响运动轴的动态响应精度，同时三个运动轴的传动链长度可以做到尽可能短，

　　减少长传动链带来的反向间隙累积。传动方案上，三个直线轴均采用圆柱直线导轨搭配滚珠丝杠的组合，导轨的安装基准面直接在铝型材安装板上一次铣削成型，保证两根平行导轨的平面度与平行度控制在0.02mm以内，丝杠两端采用角接触球轴承做预紧支撑，消除丝杠轴向窜动带来的进给误差，每个轴的驱动端配套步进电机，通过柔性联轴器与丝杠连接，抵消电机轴与丝杠的同轴度安装误差，避免高速进给时的传动抖动。Z轴滑台作为加工执行端的安装载体，预留了多类执行器的安装接口，可根据加工需求快速切换高速钻孔主轴、铣削电主轴、激光切割头，甚至是微型焊接执行端，不同执行器的安装定位面统一设计基准，更换后无需重新做复杂的坐标校准，仅需微调Z轴零点即可启动加工。

　　设备的外形尺寸控制在桌面设备的合理边界内，整体占地尺寸不超过普通办公桌面的可用范围，底部支撑脚采用可调式橡胶减震脚，可根据桌面的平整度调整水平，同时吸收加工过程中产生的微幅振动，避免振动传递到工作台面影响加工精度。安装边界设计上，设备的所有运动部件的极限行程位置都设置了硬限位挡块与软限位触发开关，双重防护避免运动超程损坏传动组件，电气走线全部采用拖链收纳，拖链的弯曲半径按照线缆最小弯曲要求设计，避免长期往复运动中线缆出现折损，所有电气驱动模块集中布置在设备后侧的安装仓内，与加工区域做物理分隔，避免加工产生的切屑、粉尘进入电气仓造成电路故障。在精度设计层面，设备的重复定位精度控制在0.05mm以内，能够满足PCB钻孔的孔位精度要求，

　　以及薄钢板激光切割的轮廓精度要求，进给速度可根据不同加工材质做参数适配，加工PCB时采用高转速低进给的参数组合，避免钻偏孔或者铣断PCB铜箔，切割薄塑料或者薄钢板时，可根据激光功率匹配对应的进给速度，保证切割断面的平整度，不会出现过烧或者切不透的问题。设计过程中充分考虑了日常维护的便捷性，导轨、丝杠的润滑注油点都布置在易于操作的位置，无需拆解外罩即可完成定期润滑保养，加工基板采用带T型槽的平板设计，可通过通用压板快速装夹不同尺寸的工件，无需定制专用夹具，进一步降低使用成本。
