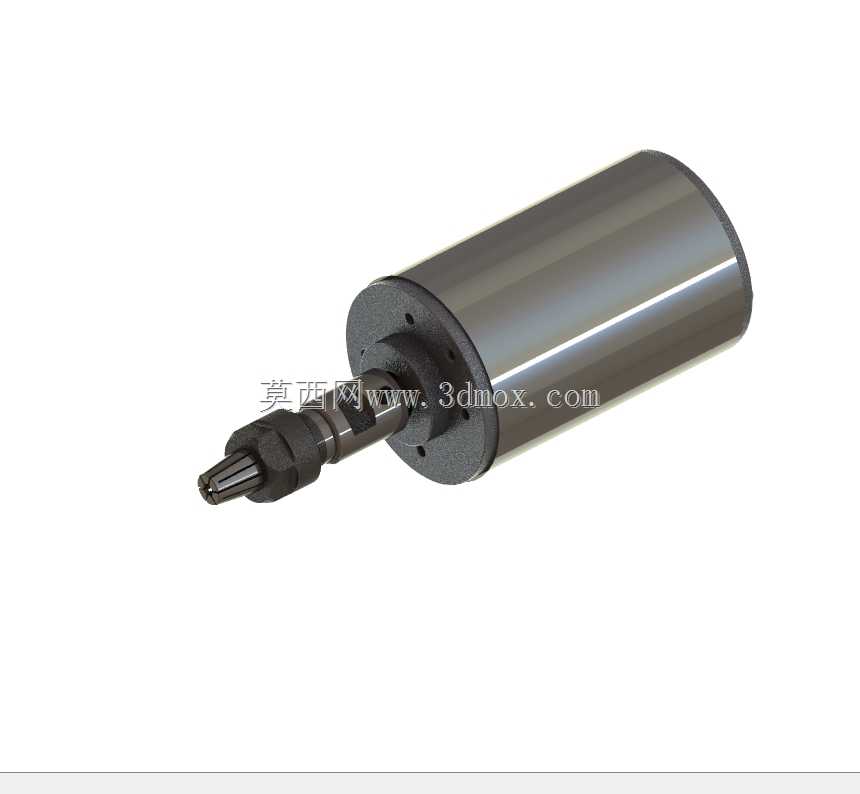

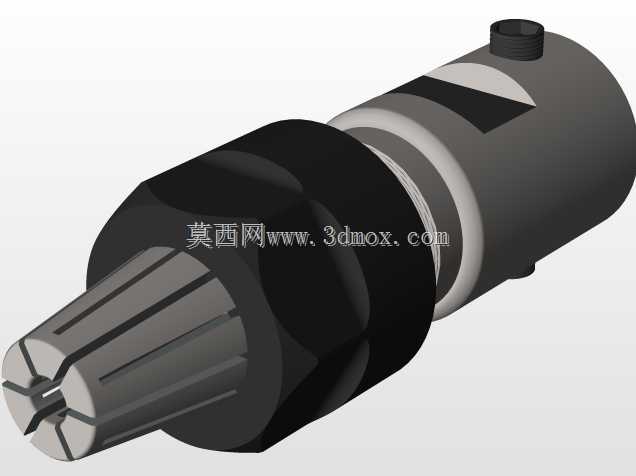

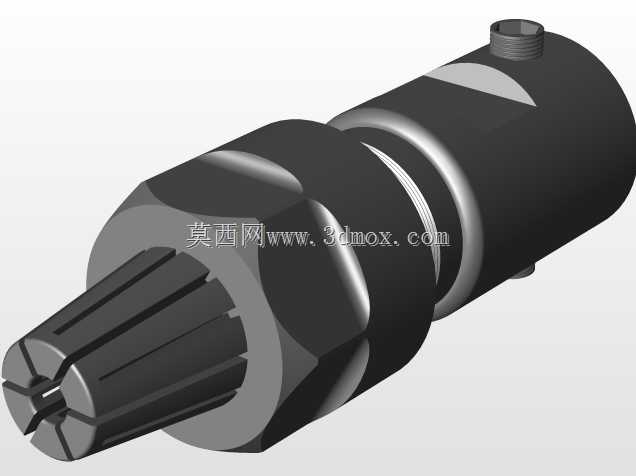

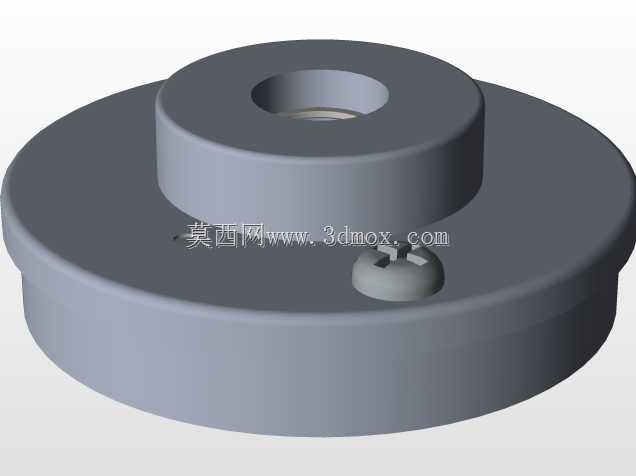

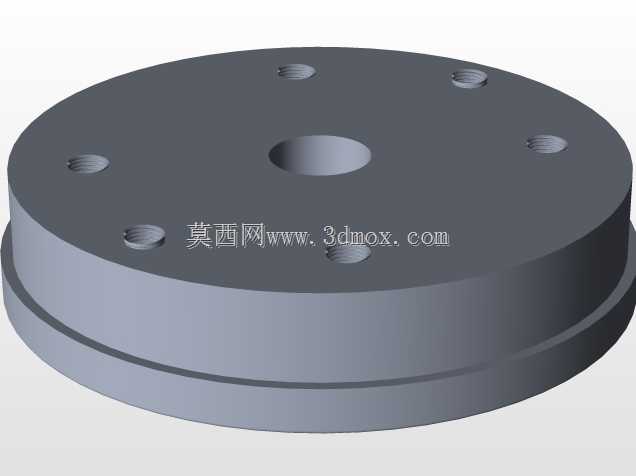

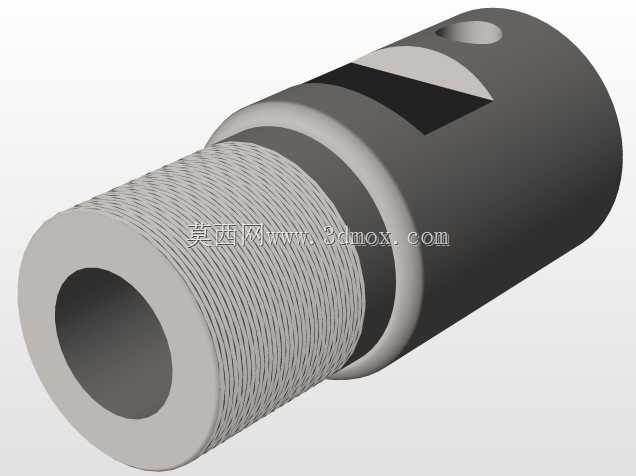

Spindler ER11 200W高速主轴数控结构

　　这款高速主轴结构，核心适配桌面级数控加工场景，在小型CNC雕铣作业、精密零件小批量加工、教学实训设备搭建、个人DIY数控设备改造等场景中都能见到这类结构的应用。实际作业中，这类200W功率的ER11夹头主轴，主要承担软金属、工程塑料、亚克力、木材等中小硬度材质的铣削、钻孔、雕刻工序，相比大功率主轴，它的转动惯量更小，高速启停的响应速度更快，适合做精细纹路加工、微小孔钻削这类对进给精度要求高的工序。

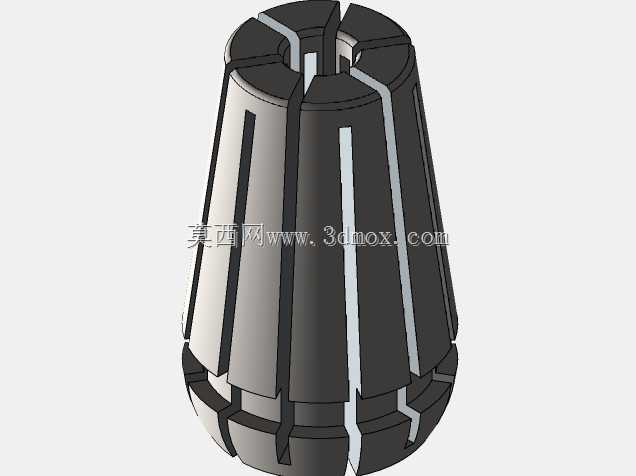

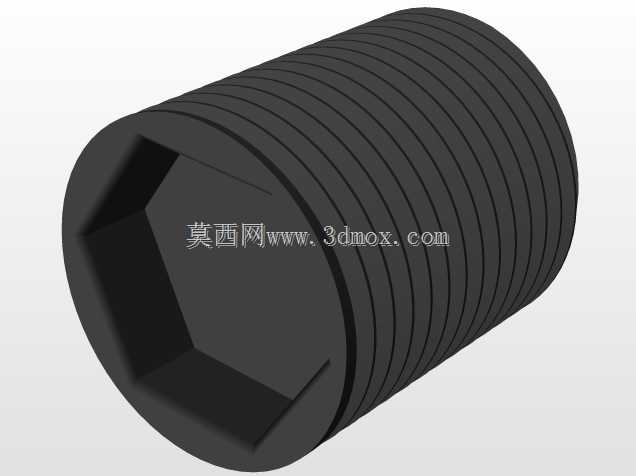

　　从功能特性来看，ER11夹头的配置可以兼容直径1-7mm范围的刀具，装夹重复定位精度能控制在0.01mm以内，高速运转时的径向跳动量小，加工出来的工件侧壁光洁度更稳定。200W的额定功率输出，匹配对应的变频驱动模块，可以实现0-24000rpm区间的无级调速，不同材质加工时可以匹配对应的线速度，比如加工亚克力时调高转速避免粘刀，加工软铝时适当调低转速减少刀具磨损。主轴本体做了动平衡校正，高速运转时的振动幅值控制在合理区间，不会因为振动导致加工表面出现振纹，也能延长配套导轨、滑块等传动部件的使用寿命。

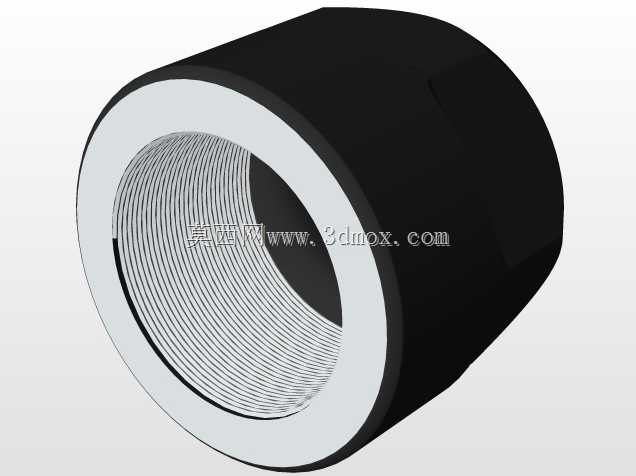

　　设计思路上，这款主轴结构优先考虑了安装适配性，外壳采用标准圆柱外形，可以直接配套常见的52mm直径主轴夹座使用，不需要额外做定制安装座，降低了设备改造的加工成本。内部轴承采用前后配对的高速角接触轴承布局，能同时承受径向切削力和少量轴向进给力，满足雕铣作业的受力需求。夹头锁紧结构采用标准ER螺母压合方式，换刀时只需要配套标准ER扳手就能完成操作，不需要专用定制工具，日常维护换刀的效率更高。出线端做了防拉扯结构，避免设备移动时线缆松脱导致的供电故障。

　　从安装边界尺寸来看，主轴主体的圆柱外径为52mm，总长度控制在190mm左右，安装时只要在设备Z轴滑台预留出对应直径的夹持空间，以及轴向200mm以上的伸缩行程空间，就能完成装配，不会和工作台面、工件夹具产生运动干涉。主轴的安装固定位可以根据设备Z轴的行程范围上下调整，适配不同厚度的工件加工需求，伸出夹座的长度可以根据实际加工深度调整，只要保证刀具装夹后，加工最深位置时主轴外壳不会触碰工件表面即可。

　　实际选型搭配时，这类主轴需要匹配对应的散热结构，连续长时间作业时要保证外壳温度不超过70℃，避免内部轴承润滑脂失效缩短寿命。配套的夹座要做同轴度校正，保证主轴轴线和工作台面垂直，否则加工出来的孔会出现锥度，平面铣削也会出现接刀痕。走线时要把动力线和信号线分开排布，避免变频驱动的干扰信号影响设备其他传感器的正常工作。日常使用中，要定期检查夹头的清洁度，避免碎屑进入夹头和主轴锥孔之间，导致装夹精度下降，每次换刀时要把锥孔和夹头表面的切屑吹干净再锁紧，保证装夹精度稳定。
