带手动操作杠杆的弹簧式安全泄压阀结构

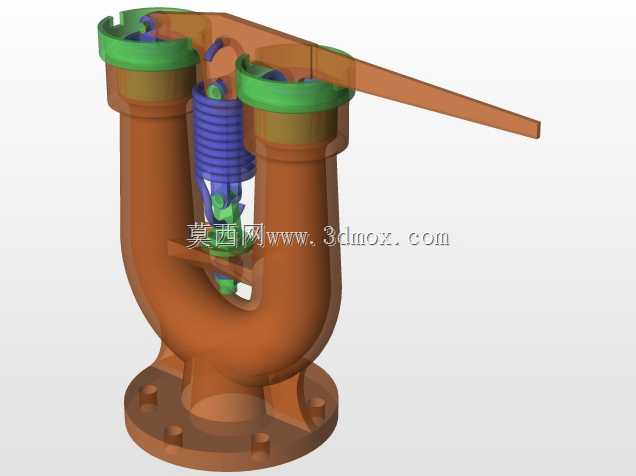

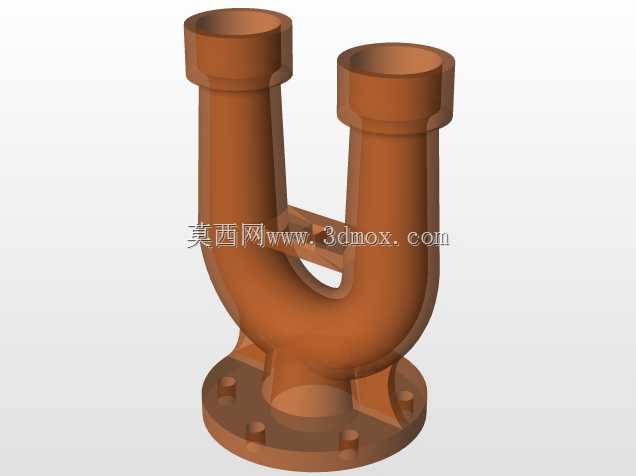

　　在工业流体输送系统的压力管控环节，这类带手动操作杠杆的弹簧式安全泄压装置，是承压管路、压力容器的核心安全防护部件，常部署在蒸汽锅炉、压缩空气储罐、高压流体输送管线、热力输送管网的超压泄放点位，当系统内部压力超过预设安全阈值时，装置自动开启泄放多余压力，待压力回落至安全区间后自动回座密封，避免承压部件因超压发生破裂、泄漏甚至爆管事故，部分工况下操作人员也可通过外置杠杆手动触发泄压动作，完成设备检修前的压力泄放、定期功能校验等操作。从结构设计逻辑来看，整体采用Y型三通式阀体布局，介质从底部法兰接口进入阀体腔室，两个上接口分别布置弹簧加载的阀芯密封组件与手动杠杆传动结构，这种流道布局能让介质流动路径更顺畅，减少泄放过程中的流阻损失，

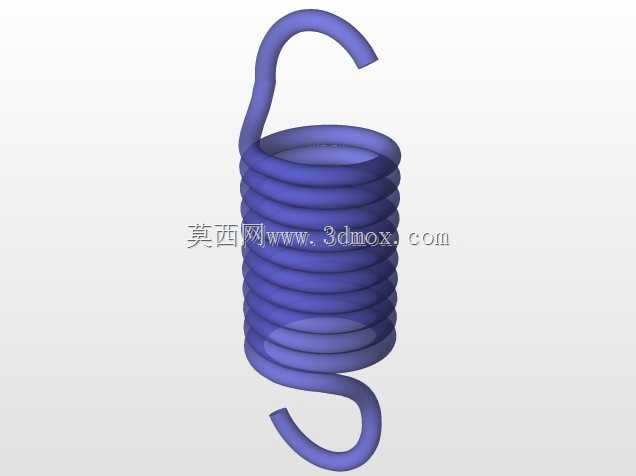

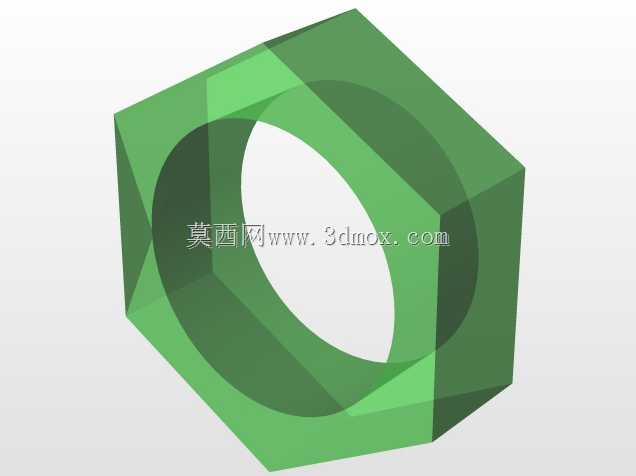

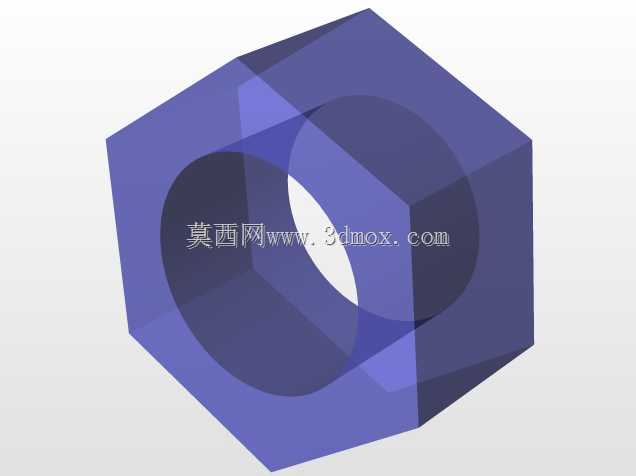

　　同时降低介质高速冲刷对密封面的磨损速率。阀体底部采用标准法兰连接结构，安装时可直接与管路端的配对法兰通过螺栓紧固，法兰盘上的螺栓孔位、密封面尺寸均匹配通用管路法兰标准，安装边界清晰，不需要额外定制过渡连接件，能适配多数工业承压管路的安装空间要求，阀体整体高度、两个上接口的中心距都经过紧凑化设计，不会占用过多管路周边的操作空间，手动杠杆的操作端延伸至阀体侧方，操作人员站在管路侧面即可完成手动扳动操作，不需要探身到管路正上方，操作安全性更高。核心的密封泄压组件采用弹簧直接加载结构，弹簧的预紧力可通过顶部的调节结构进行调整，以此匹配不同工况的泄压压力设定值，弹簧外侧设置有隔离腔结构，避免输送介质直接接触弹簧造成腐蚀、结垢，

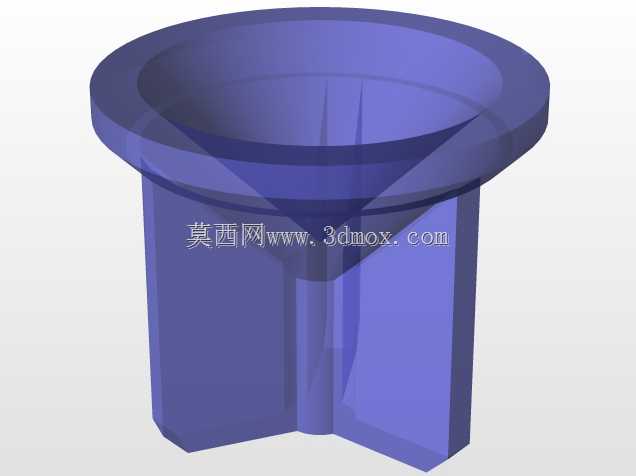

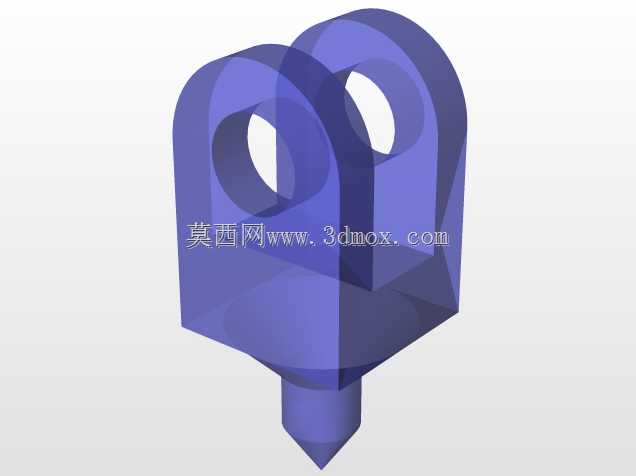

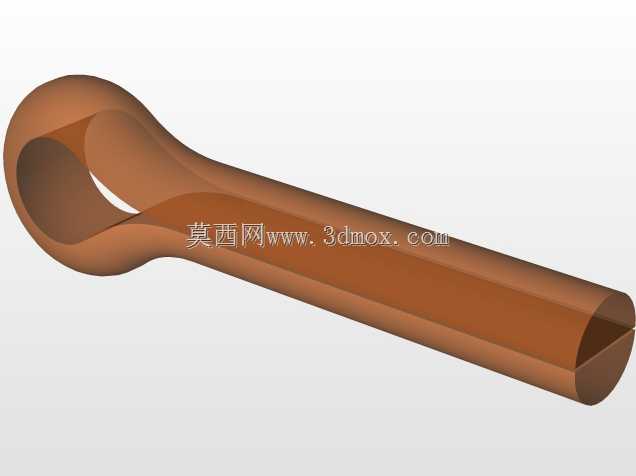

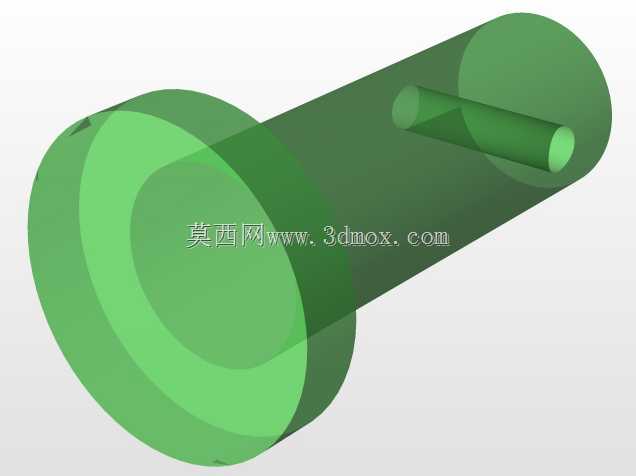

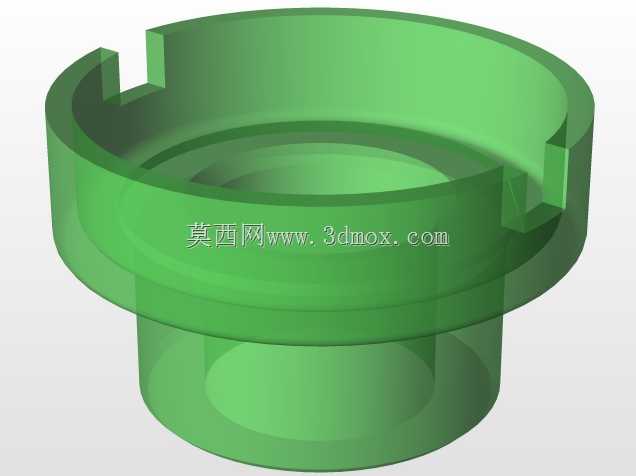

　　影响弹簧的弹力精度与使用寿命；阀芯与阀座的密封面采用锥面配合结构，密封比压分布均匀，回座时能快速实现可靠密封，减少泄放后的介质泄漏量。手动杠杆结构通过铰接支点与阀芯顶杆联动，扳动杠杆时可通过杠杆放大作用力，直接顶开阀芯实现手动泄压，杠杆的铰接位置设置有耐磨衬套，长期反复操作也不会出现铰接间隙过大、动作卡滞的问题。设计过程中需要重点考量几个核心维度：首先是流道的通径匹配，要根据系统的最大泄放量确定阀座的通流面积，避免泄放能力不足导致系统压力持续升高；其次是弹簧的刚度选型，刚度太大会导致泄压开启压力偏差过大、回座压力过低，刚度太小则会导致阀门开启后出现频跳、震荡，无法稳定维持泄放状态；再者是密封面的材料匹配，需要根据输送介质的温度、

　　腐蚀性、是否含固体颗粒等特性，选择对应的密封面材质，比如蒸汽工况常用硬质合金堆焊密封面，水系统工况可选用非金属软密封材质提升密封性能；另外还要考虑阀体的壁厚设计，根据公称压力等级计算阀体各部位的最小壁厚，确保阀体本身能承受系统的最高工作压力，同时预留足够的安全裕量。在实际安装使用中，这类阀门需要垂直安装在承压设备或管路的顶部位置，确保阀杆处于垂直状态，避免倾斜安装导致阀芯卡滞、密封不严，阀出口侧的泄放管线要直通安全泄放区域，不能在泄放管线上加装阀门或缩径结构，避免泄放背压过高影响阀门的正常开启；日常巡检时需要定期扳动手动杠杆进行试泄放，避免阀芯与阀座因长期不动作出现粘结、卡涩，导致超压时无法正常开启。
