12AX7-ECC83型热电子真空三极管结构

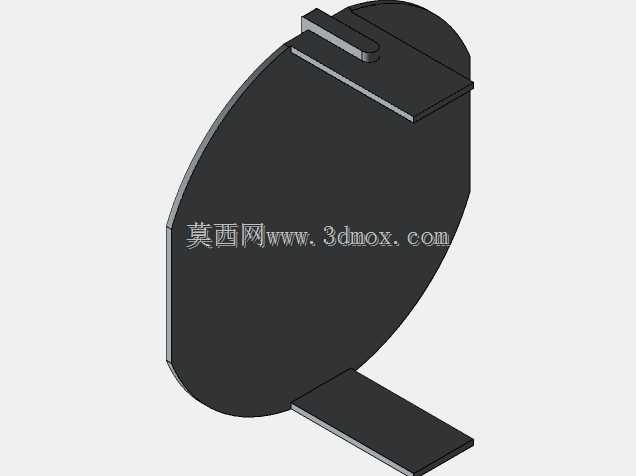

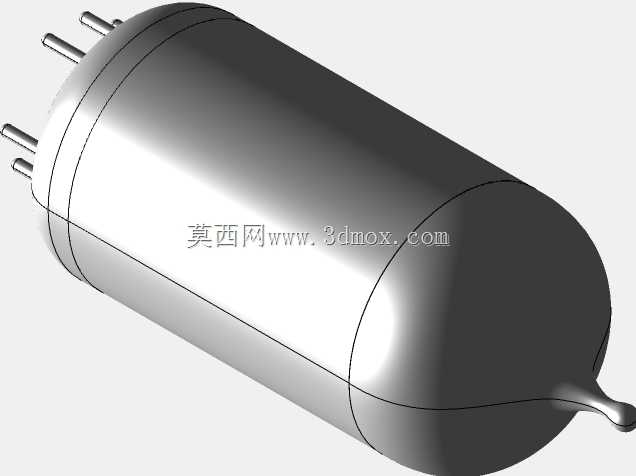

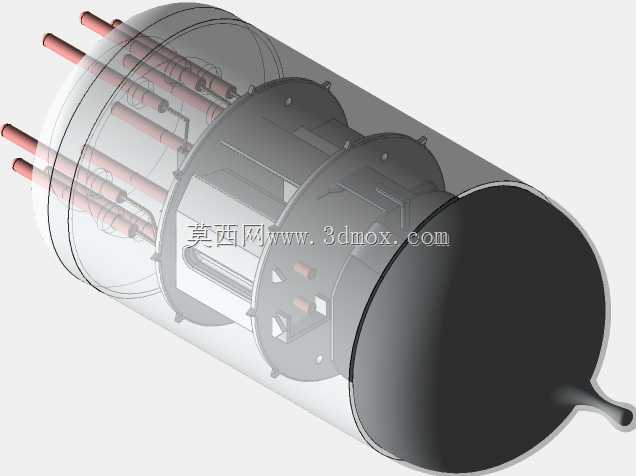

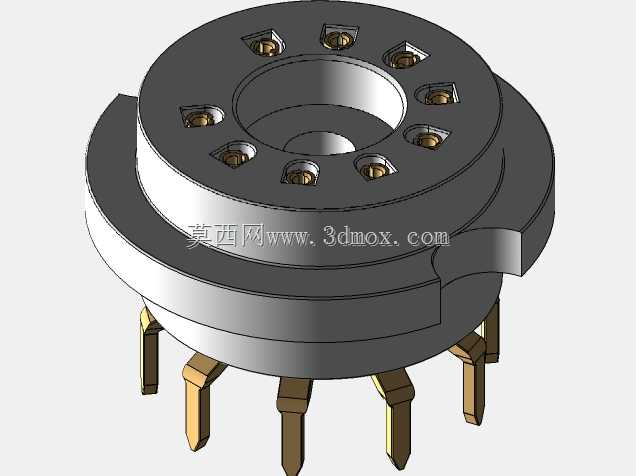

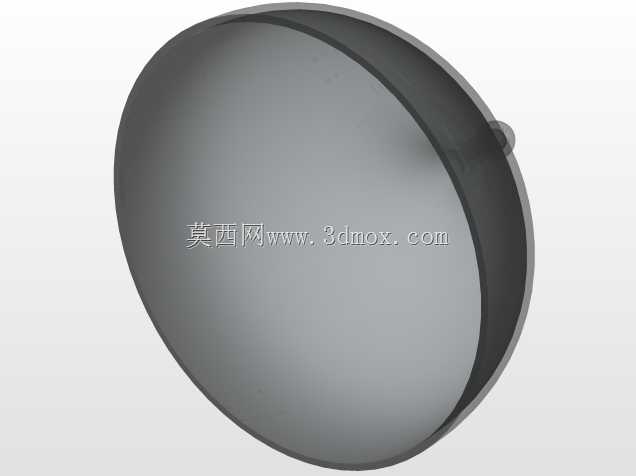

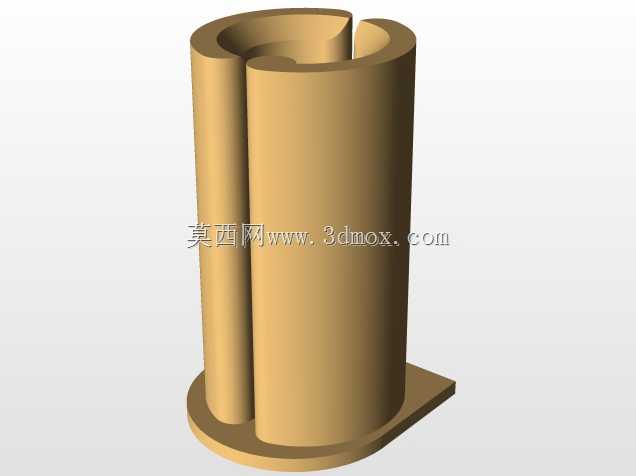

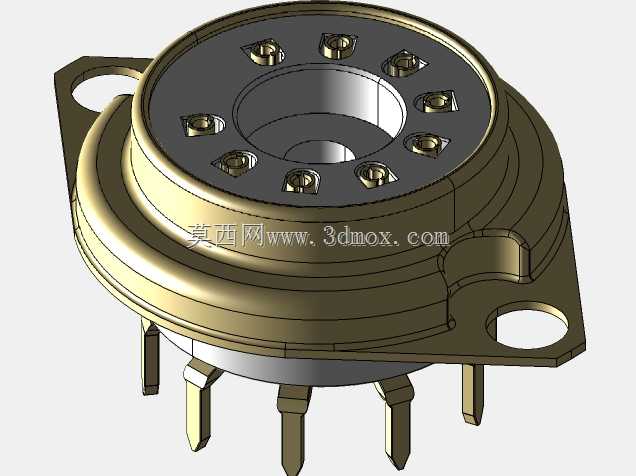

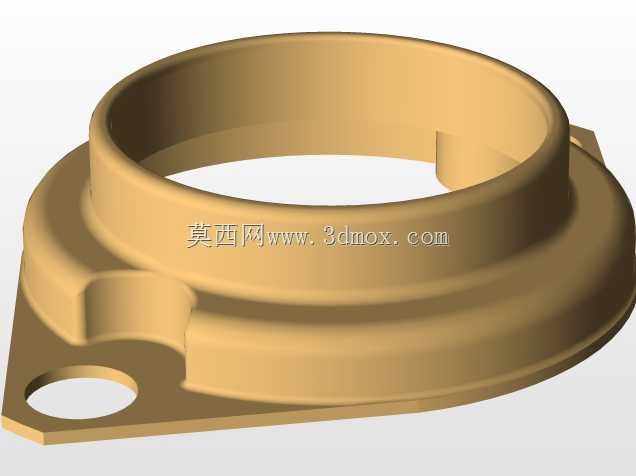

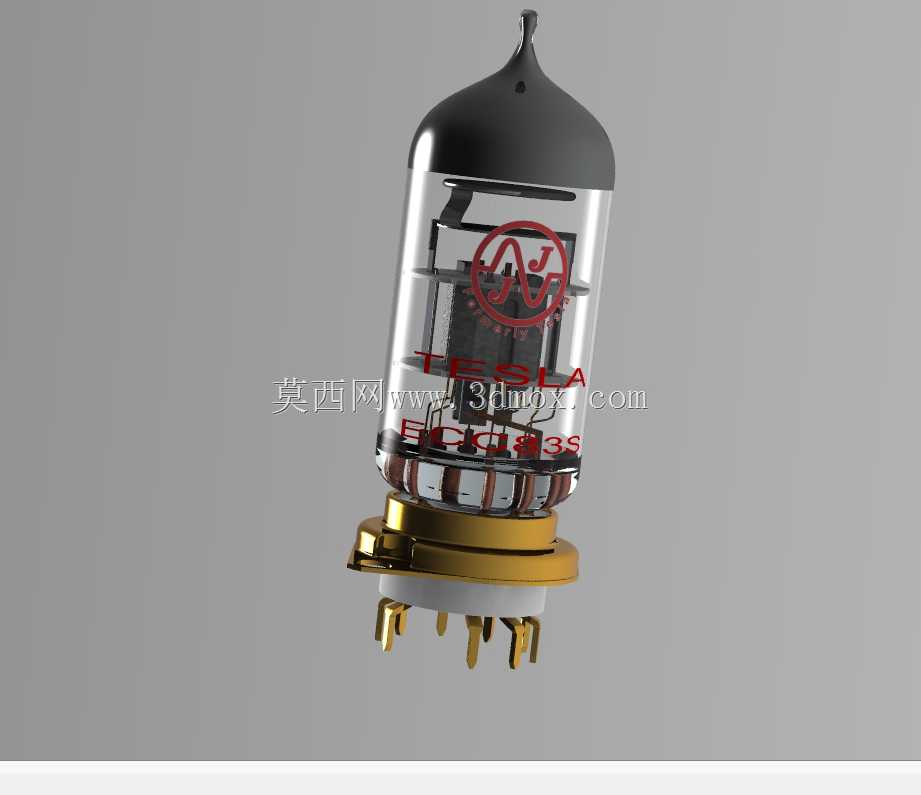

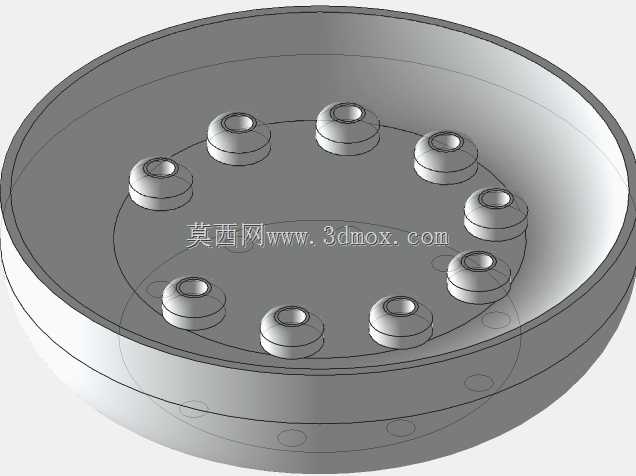

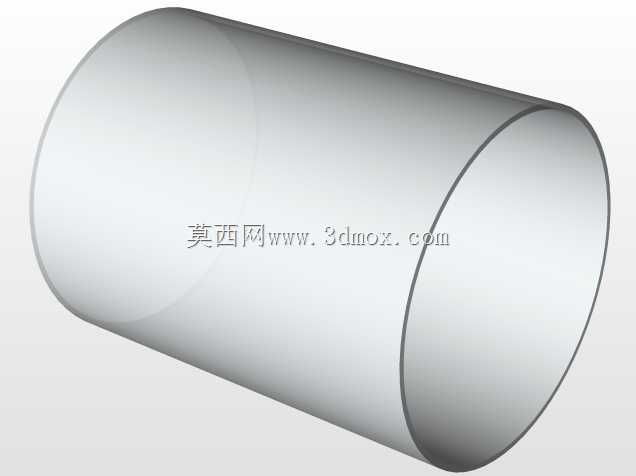

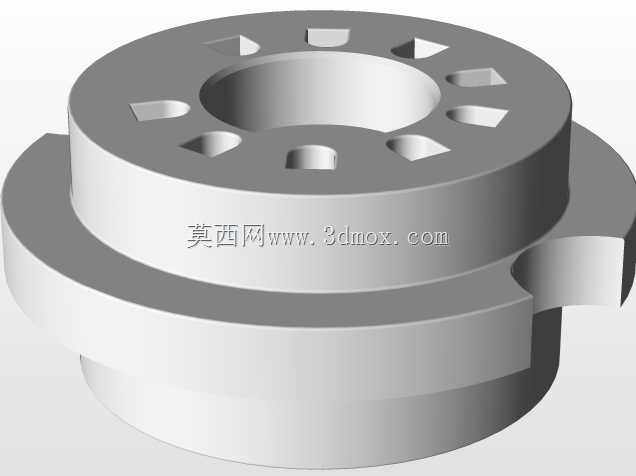

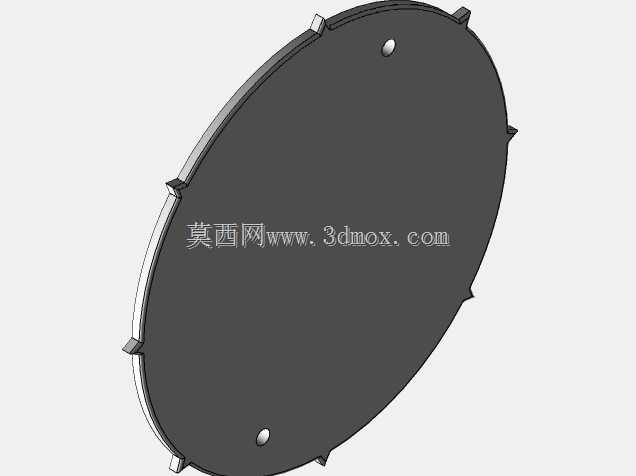

在音频放大设备、老式无线电收发装置、高端HiFi功放的电路搭建场景中，12AX7-ECC83这类热电子真空管始终是核心信号放大器件，不少复古音频设备维修、定制胆机制作的场景里，都需要精准的结构模型来完成器件布局、安装位匹配与周边电路结构避让设计。这款热电子阀的建模完全参照实物全尺寸测绘完成，建模过程中借助测厚仪完成管壁、电极引脚、内部栅极屏极结构的尺寸校核，还原了原始器件的所有细节特征，没有做简化省略处理，能直接用于设备结构装配的干涉检查环节。从实际使用场景来看，这类真空管主要承担小信号电压放大功能，在音频前级放大电路中应用最为广泛，相比半导体放大器件，它的信号偶次谐波失真特性更符合人耳听音偏好，至今仍是高端音频设备厂商、手工胆机制作者常用的核心器件。建模时首先梳理了器件的安装边界：器件整体为玻璃封装圆柱结构，底部为标准九脚引脚排布，引脚间距、引脚伸出长度、管身最大外径、管身总高度都严格匹配实物安装尺寸，安装时需要预留的管座配合深度、管身周边散热间隙、顶部屏蔽罩安装空间都在模型中做了对应尺寸的还原，设计人员直接调用模型就能完成PCB板上管座定位、机箱内部器件排布的尺寸校核，不需要再额外核对实物安装参数。内部结构层面，模型还原了热阴极、栅极、屏极的相对位置与支撑结构，包括内部云母固定片的卡位、电极引线的走线位置都做了写实还原，对于需要做真空管内部结构演示、电子管工作原理教学的场景，这个模型也能直接用于结构拆解展示。在做设备结构设计时，这类真空管的安装需要注意几个核心边界：首先是引脚的焊接高度，管座焊接在PCB板上后，管身底部与PCB板面的间隙要控制在合理范围，既不能过近导致焊接热量传导至玻璃封接位置造成漏气，也不能间隙过大导致引脚受力弯折；其次是管身的散热空间，真空管工作时屏极会产生一定热量，周边不能紧贴不耐温的塑料构件，模型中还原的管身外径尺寸可以直接用来设计周边固定支架、屏蔽罩的配合公差，避免出现装配后卡滞或者间隙过大晃动的问题。另外，这款模型的结构细节也覆盖了管顶的消气剂镜面位置、玻璃管壁的厚度参数、底部封接处的凸缘结构，这些细节在做外观渲染、产品展示动画制作时也能直接使用，不需要再额外补做外观细节。不少手工制作胆机的爱好者在设计机箱时，经常会因为真空管尺寸把控不准，出现机箱开孔位置偏差、管罩安装后与管身干涉、变压器与真空管距离过近引入交流干扰的问题，使用精准的三维模型提前做布局校核，就能在加工前把这些装配问题排查掉，减少实物试装的返工成本。从器件本身的功能特性来看，12AX7作为高放大系数的双三极管，两个独立的三极管单元封装在同一个玻璃壳内，模型中也还原了内部两组电极的对称排布结构，对应的引脚定义位置也和实物完全对应，设计人员在做电路布局时，可以结合模型的引脚位置规划走线方向，避免高压走线与信号走线平行排布引入干扰。建模过程中没有对结构做不必要的简化，比如玻璃管身的微小锥度、引脚根部的封接倒角、内部支撑构件的细小卡扣结构都做了还原，不管是用于结构装配设计，还是用于产品宣传的渲染出图，或者是教学场景的结构演示，都能满足精度要求。在实际的设备装配场景中，这类真空管通常搭配陶瓷或者电木材质的九脚管座使用，模型的底部引脚尺寸和标准九脚管座的插孔尺寸完全匹配，装配干涉检查时可以直接和标准管座模型配合使用，验证插拔行程、引脚配合长度是否符合装配要求。
