螺旋顶升机构教学演示结构设计

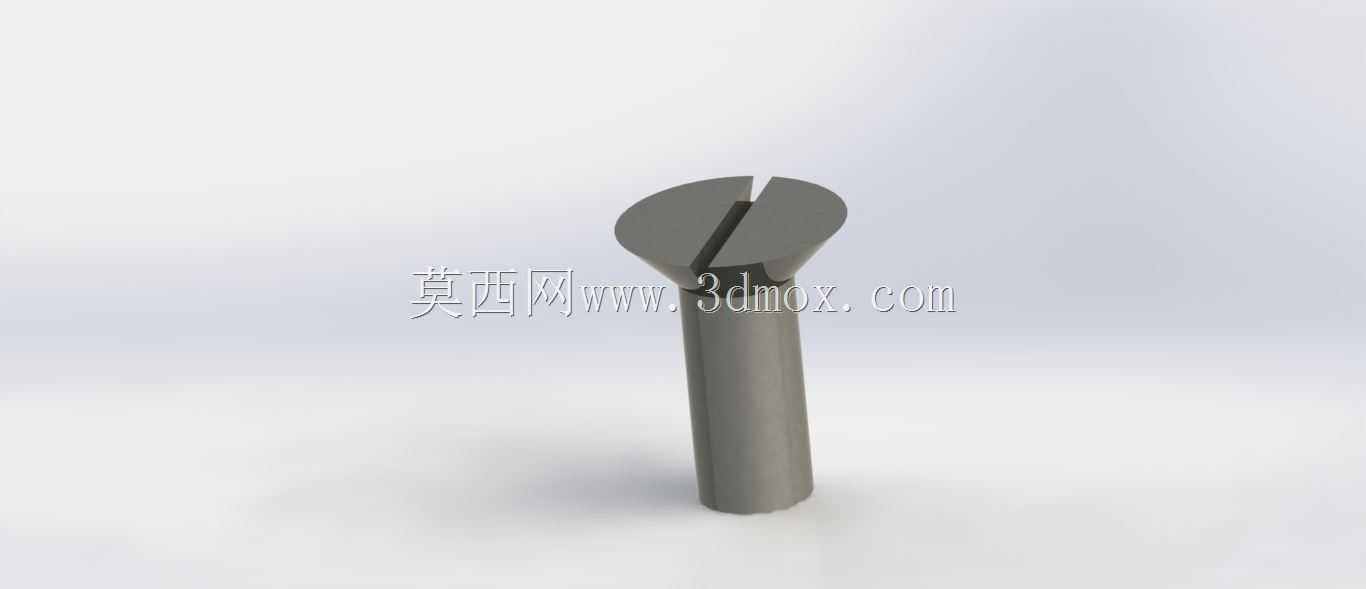

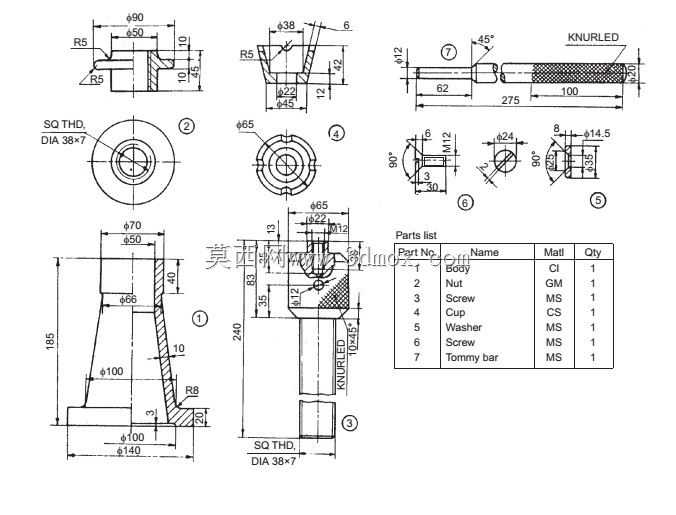

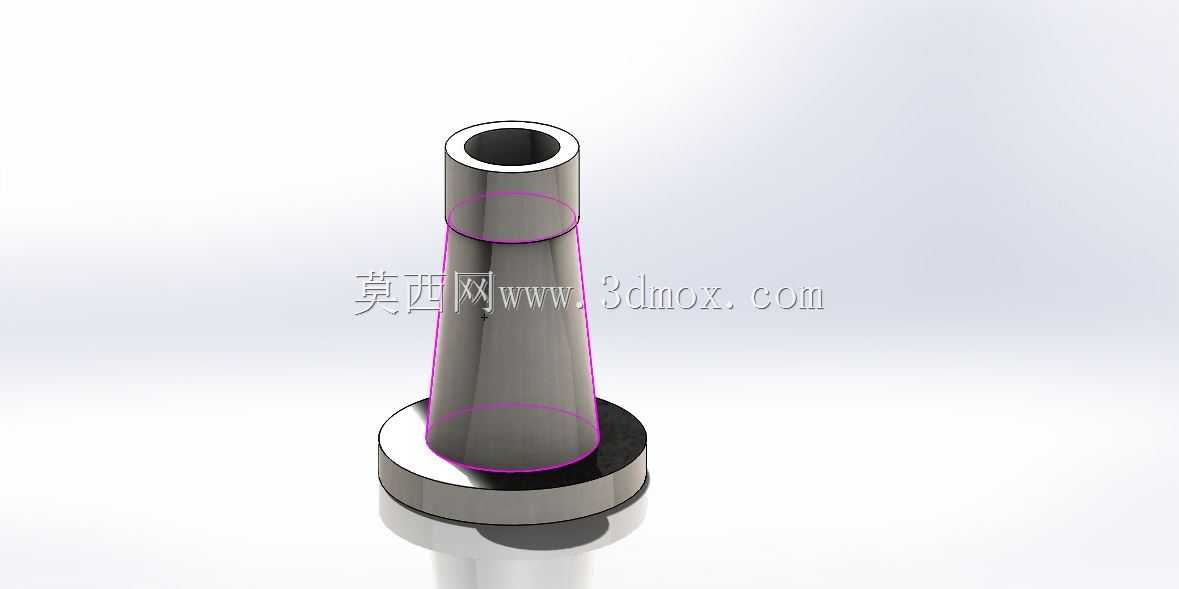

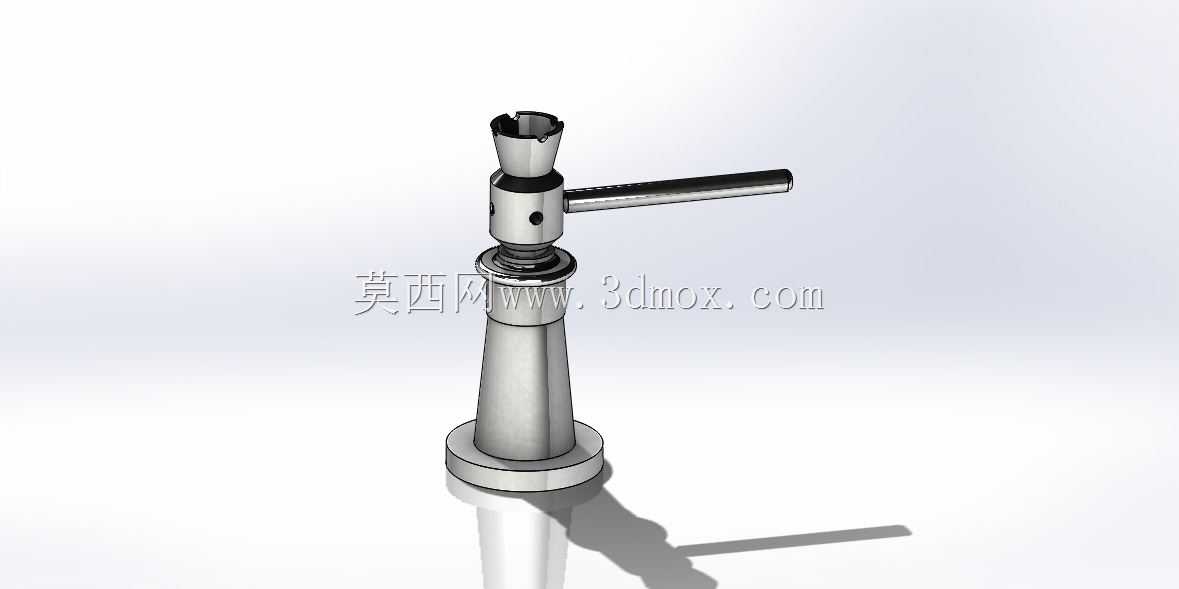

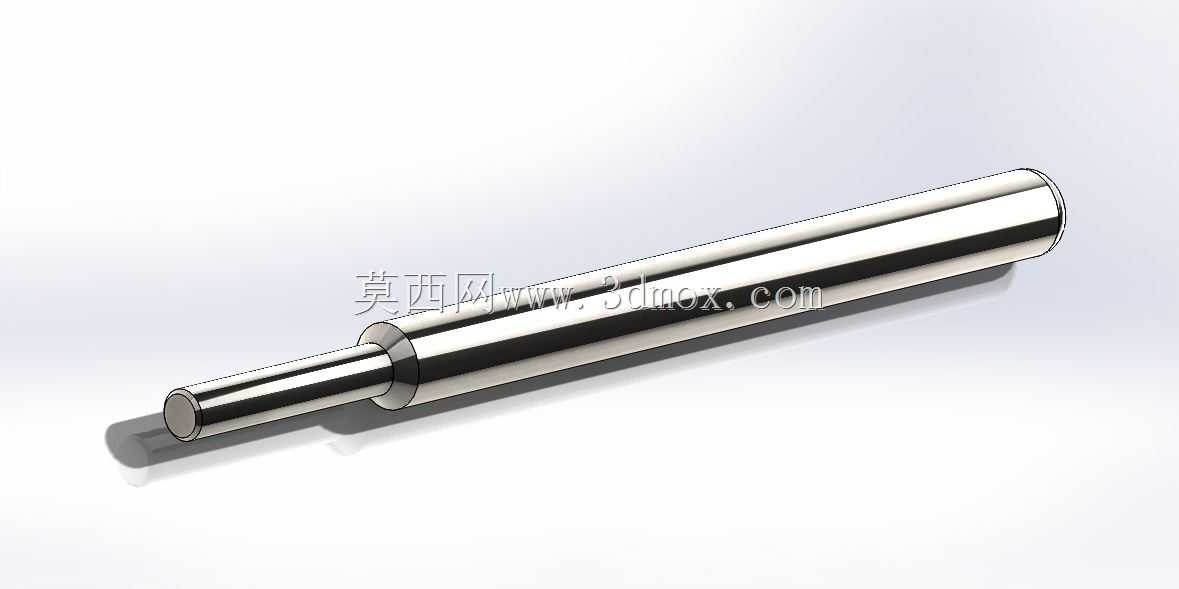

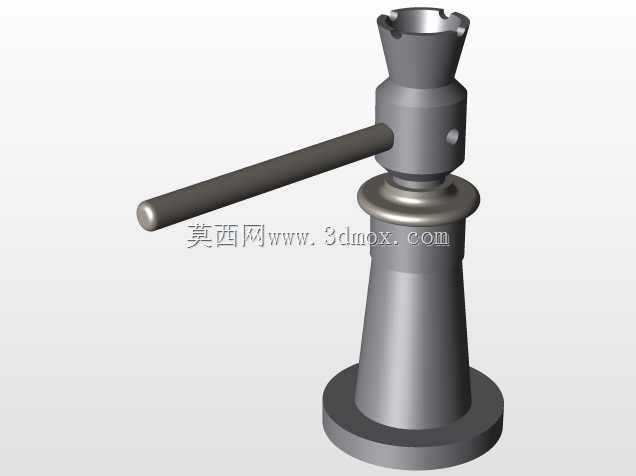

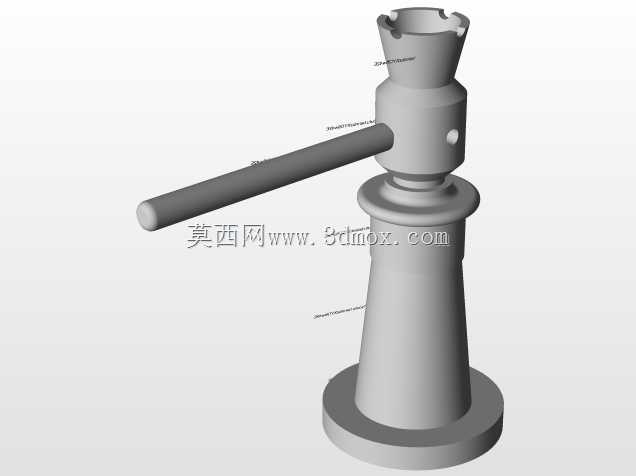

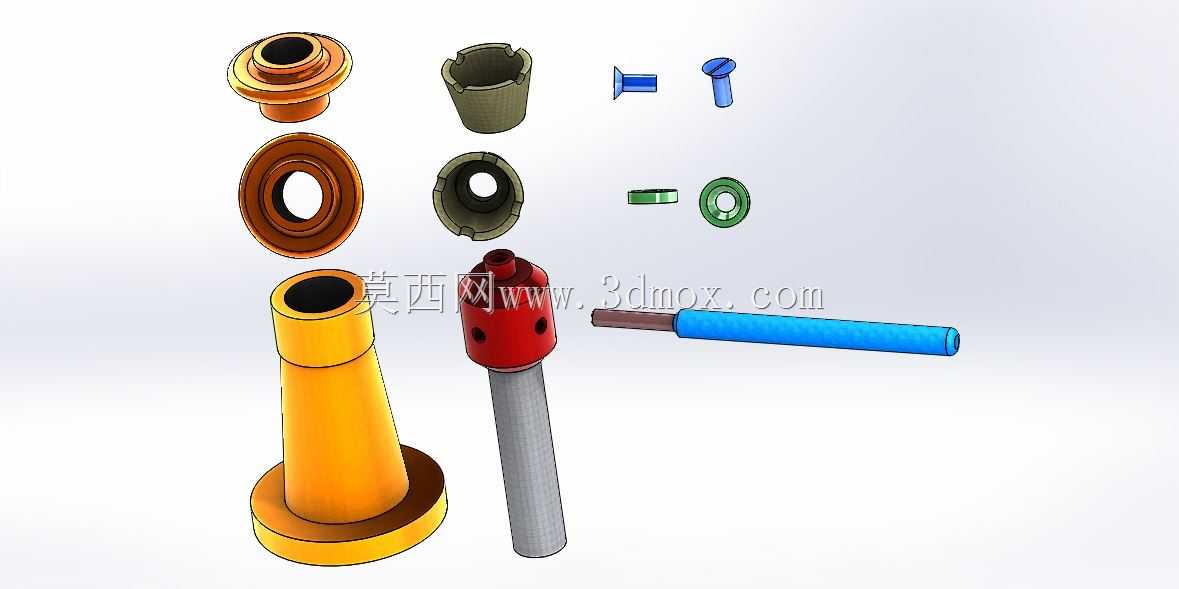

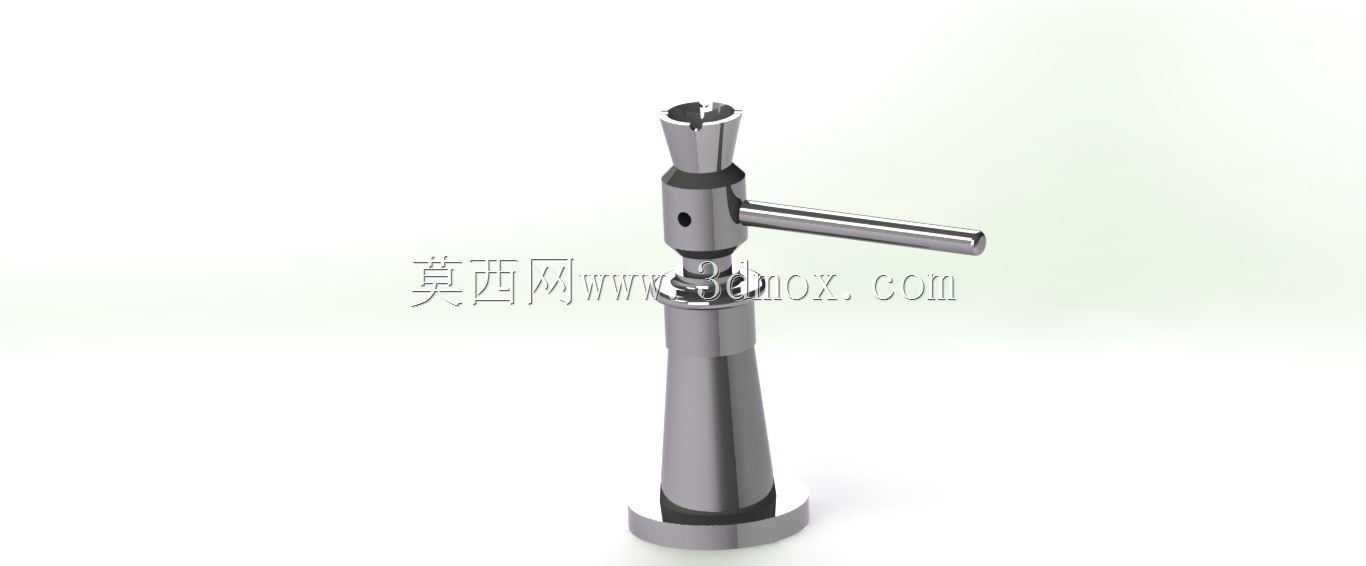

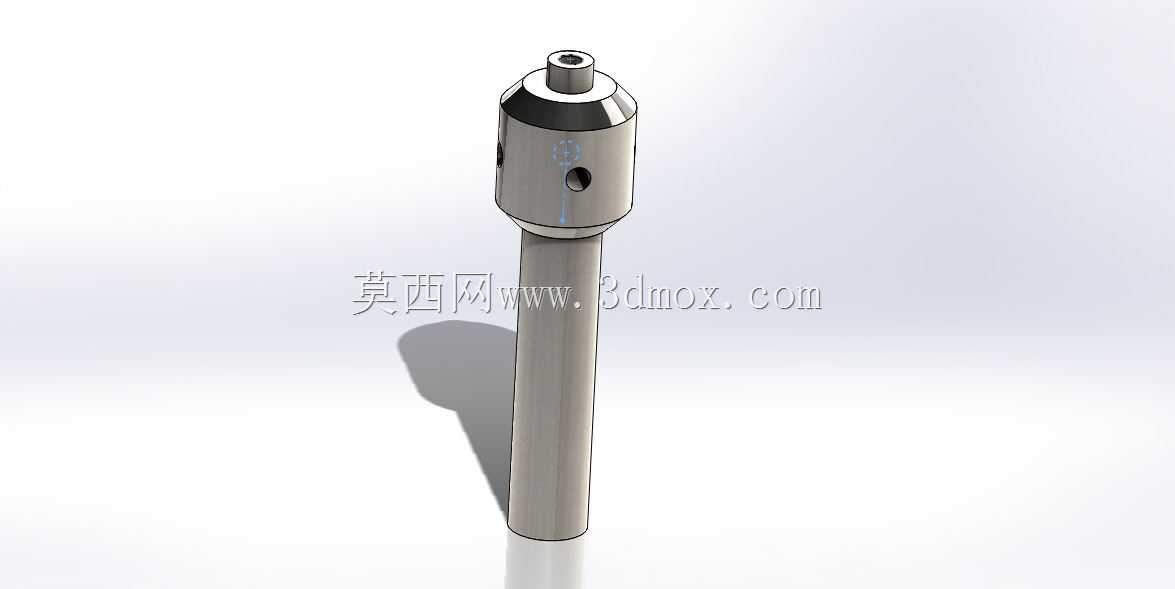

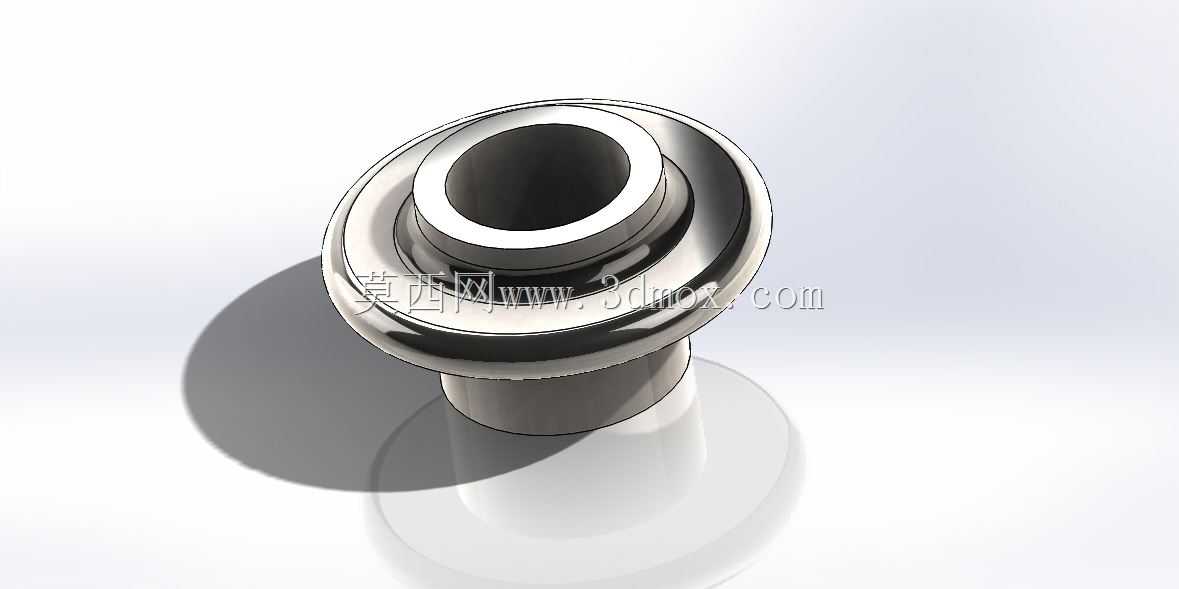

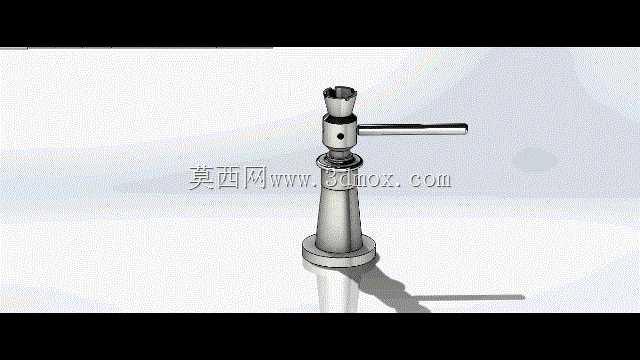

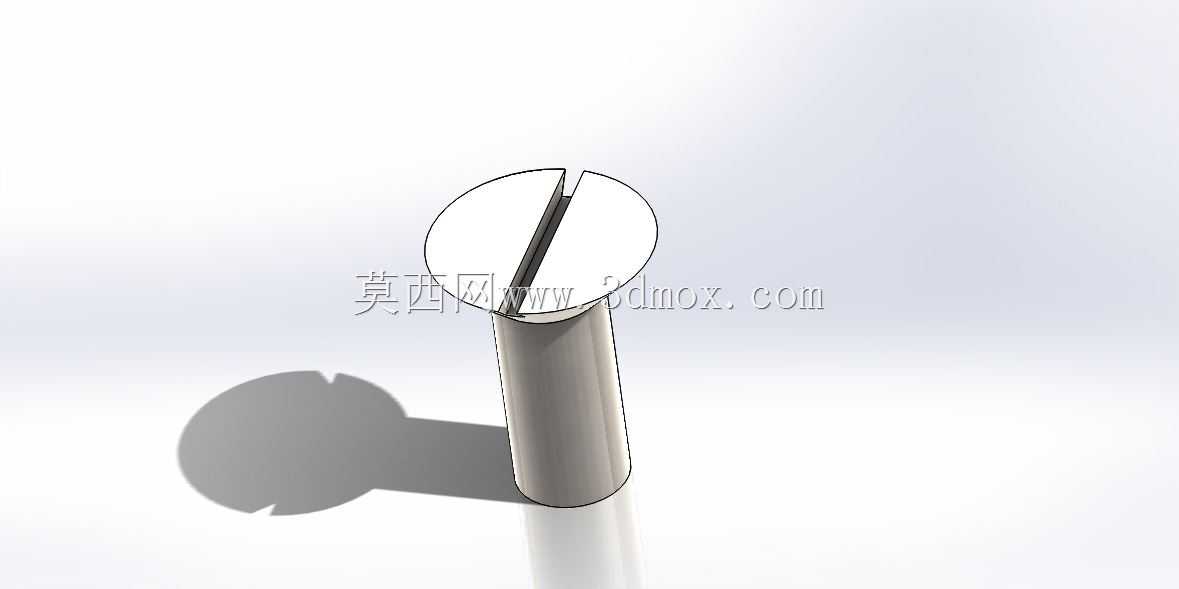

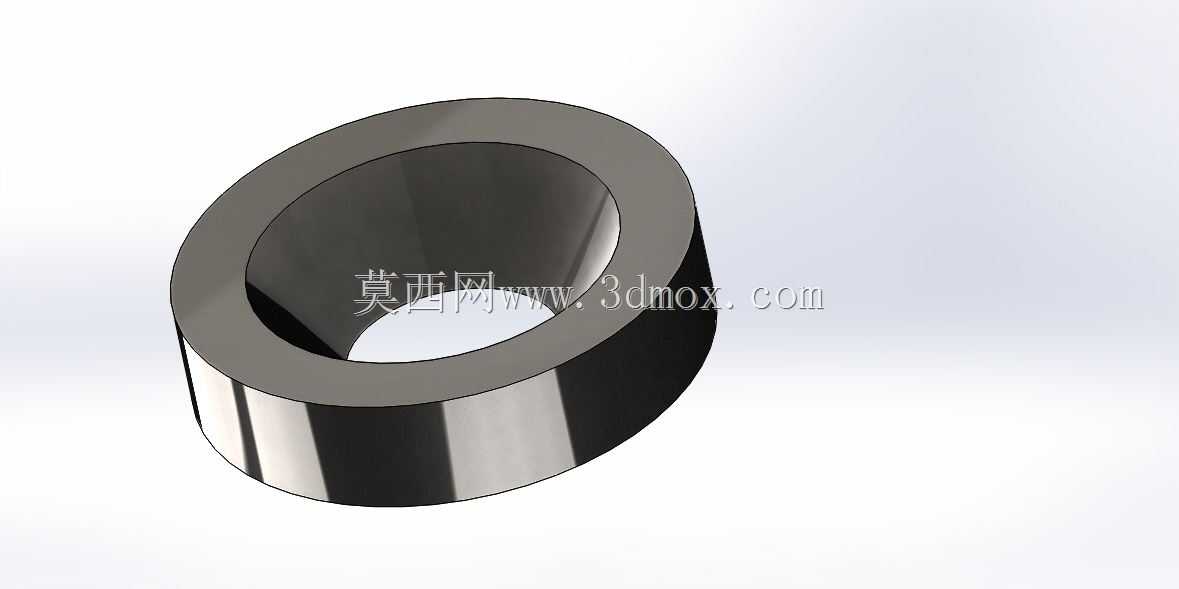

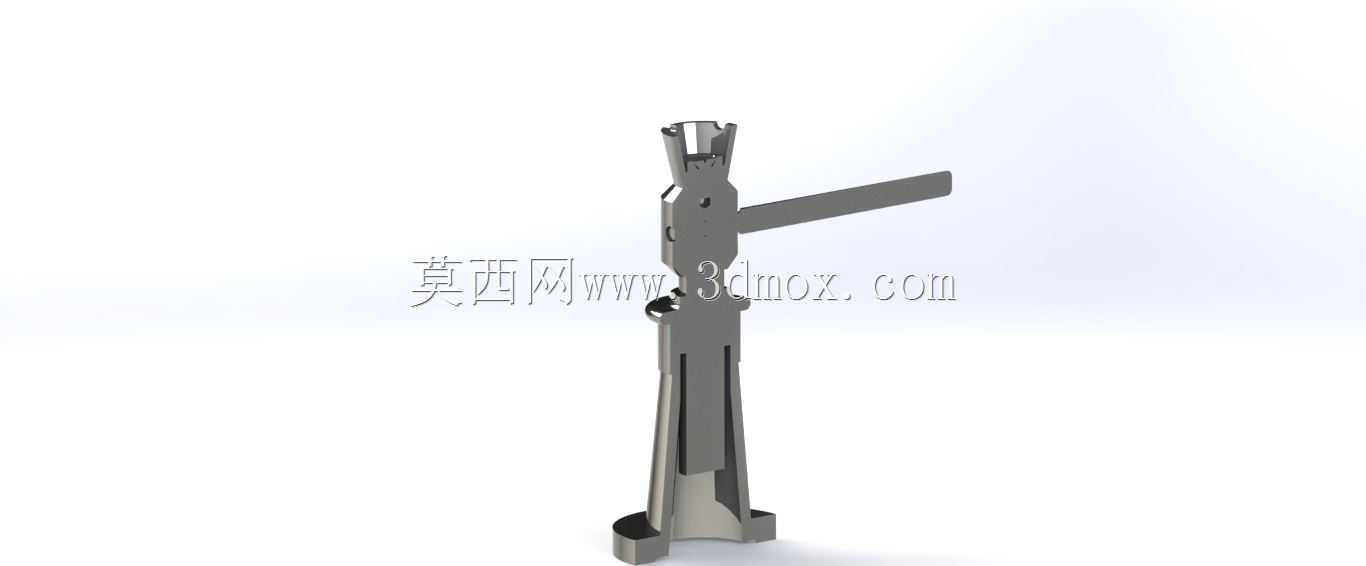

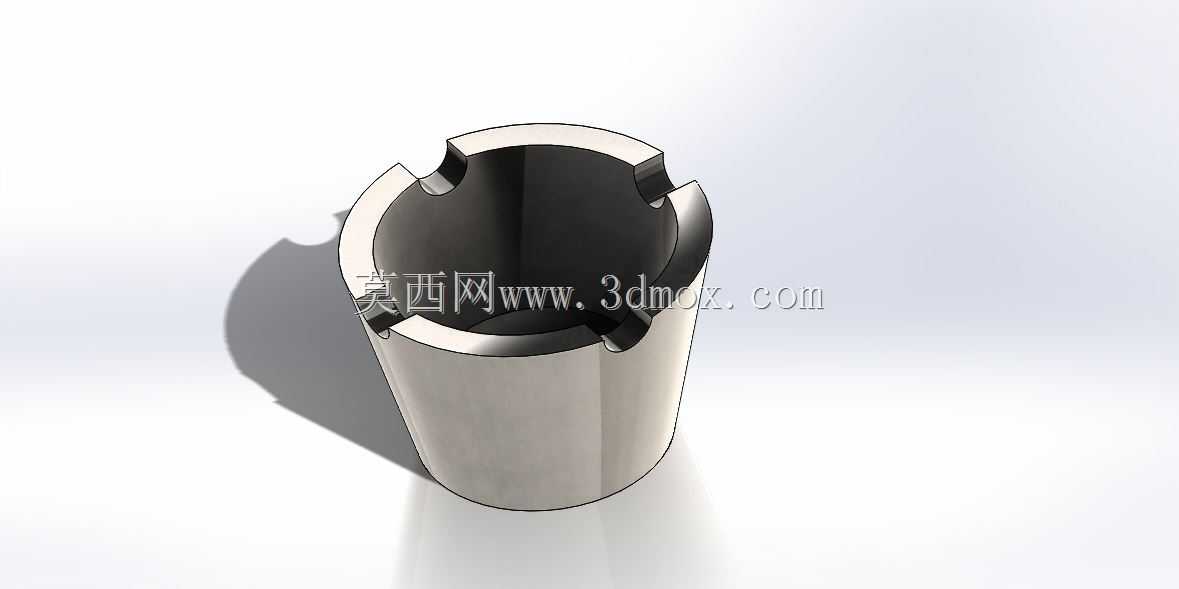

在小型设备检修、工装夹具调平、精密部件装配对位这类对顶升行程精度有要求、作业空间狭窄的场景里，手动螺旋顶升结构的应用频次远高于液压类顶升设备，这类结构没有液压元件的密封老化、泄压回落风险，顶升位置的保持性更稳定，哪怕长时间承载也不会出现位置漂移，很适合对支撑可靠性要求高的工位。这款螺旋顶升结构的整体设计围绕手动操作的力传递效率展开，核心的螺旋副采用梯形螺纹构型，相比普通三角螺纹，梯形螺纹的牙型强度更高，螺纹接触面的承压能力更强，传动过程中的磨损更均匀，长期反复使用也不会轻易出现滑牙、咬死的问题，同时梯形螺纹的自锁特性可以保证在任意顶升位置都能可靠锁止，不需要额外加装锁止销或者制动结构，简化了整体结构的零件数量。操作端采用横向穿装的杠杆式手柄，手柄的长度经过力臂匹配计算，操作人员只需要施加较小的径向力，就能通过螺纹副的增力作用输出足够的顶升力，哪怕是额定负载下的顶升操作，单人也能轻松完成，不需要借助额外的加力杆。底座采用锥形过渡的支撑结构，底部是大直径的圆形支撑面，和被支撑面的接触面积更大，单位面积的压应力更小，哪怕是在木质工作台、混凝土地面这类硬度不高的支撑面上使用，也不会出现底座下陷、支撑倾斜的问题，锥形过渡段的壁厚从下往上逐步收窄，既保证了底座的结构刚性，又控制了整体的零件重量，不会出现不必要的材料冗余。顶部的支撑头采用带卡槽的构型，卡槽可以和被支撑部件底部的定位凸台匹配，避免顶升过程中支撑头和工件之间出现相对滑移，提升作业过程的安全性，支撑头和顶升螺杆之间采用活动连接结构，顶升过程中支撑头可以自适应小角度的接触面倾斜，保证支撑面和工件完全贴合，不会出现点接触、线接触导致的应力集中问题。从安装边界来看，这款结构的整体外轮廓最大直径集中在底座位置，收拢状态下的整体高度适配大多数狭窄作业空间的需求，比如设备底部的预留检修间隙、工装台架的调平空间都能轻松放入，不需要额外开挖安装槽或者预留过大的操作空间。设计过程中对各零件的受力路径做了明确梳理，操作力通过手柄传递到螺杆顶部的受力段，再通过螺纹副把旋转运动转化为顶升螺杆的直线运动，所有受力部位都做了圆角过渡处理，避免应力集中导致的零件断裂，螺杆的行程长度覆盖了日常作业的常用顶升范围，不会出现行程不足需要额外垫高的情况，也不会因为行程过长导致螺杆伸出后刚性不足、出现晃动。这类手动螺旋顶升结构除了直接作为起重支撑工具使用，还可以集成到小型工装夹具里作为高度调节单元，比如焊接工装的支撑脚、检测平台的调平结构、小型输送线的高度调整机构，都可以直接复用这套螺旋顶升的核心结构，只需要根据实际负载需求调整螺纹参数和零件壁厚即可，结构的通用性很强。和其他顶升结构相比，纯机械螺旋传动的结构维护成本极低，日常使用只需要定期在螺纹副表面涂抹润滑脂减少磨损即可，不需要像液压千斤顶那样定期更换密封件、补充液压油，也不会出现低温环境下液压油黏度升高导致操作费力的问题，在常温车间、户外检修、低温仓储等不同环境下都能稳定工作。整体结构的零件全部采用常规机械加工工艺即可生产，没有复杂的异形曲面或者特殊加工要求，螺杆采用车削加工后做表面淬火处理提升螺纹表面硬度，底座和支撑头采用铸件或者圆钢车削加工即可，生产门槛低，加工成本可控，适合小批量定制或者批量生产。
