车载剪式机械千斤顶结构设计

　　日常车辆维保场景中，剪式机械千斤顶是普及率极高的随车应急工具，主要承担车辆轮胎更换、底盘临时检查时的车体顶升作业，相比液压类顶升工具，纯机械结构的剪式千斤顶不存在液压油泄漏、密封件老化失效的风险，存放周期更长，对车载颠簸、高低温交变的存储环境适应性更强，适合长期放置在车辆后备箱备用。

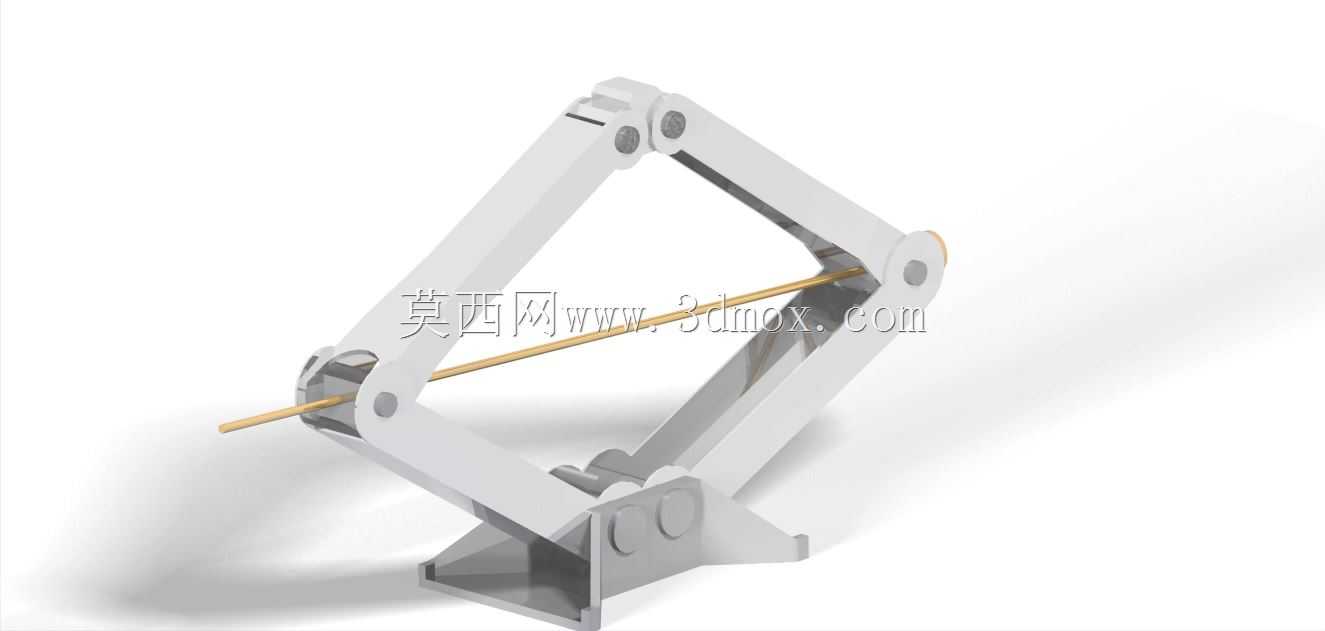

　　这套剪式千斤顶的核心承载结构采用对称剪臂设计，两组对称布置的铰接臂通过中部销轴连接形成菱形伸缩框架，底部支撑脚做了加宽外翻处理，作业时可增大与地面的接触面积，降低非硬化路面上的支撑压强，避免顶升过程中出现支撑下陷、车体倾斜的安全隐患；顶部承载托块做了弧形内凹设计，可贴合车辆底盘的顶升加强筋位置，防止顶升过程中托块滑移脱开，托块表面做了防滑压纹处理，进一步提升接触摩擦力。

　　设计过程中首先明确了车载使用的核心约束：整体收纳状态下的外形尺寸需适配绝大多数家用轿车后备箱的工具槽空间，收纳后整体呈扁平状，不会占用过多储物空间；顶升行程覆盖家用轿车、紧凑型SUV的底盘离地间隙范围，最低收纳高度可伸入常规轿车底盘下沿，最大顶升高度可满足轮胎完全离地的更换需求，作业时无需额外搭配垫高块。传动部分采用梯形螺纹传动副，配合横向布置的传动杆，转动传动杆时可带动两组剪臂的铰接点同步靠近或远离，实现顶升与回落动作，梯形螺纹具备自锁特性，顶升到位后即使撤去外部转动力，机构也不会在负载作用下自行回落，无需额外增加锁止结构，简化了整体结构的同时提升了作业安全性。

　　结构受力层面，剪臂主体采用等强度设计，铰接孔位置做了局部加厚处理，避免长期交变载荷下出现孔位变形、铰接松旷的问题，所有铰接销轴均做了表面淬硬处理，降低转动过程中的磨损量，延长机构的整体使用寿命。传动杆的端部设计了标准的外接驱动接口，既可以配套随车的摇手手动驱动，也可以适配电动扳手的接头实现快速顶升，适配不同场景下的使用需求。

　　实际使用时，需先将车辆停放在平整硬质路面，挂入驻车挡并拉起手刹，将千斤顶放置在底盘指定顶升点位的正下方，通过初始转动传动杆让顶部托块与底盘点位贴合，确认支撑位置无偏移后再继续转动传动杆逐步顶升，直到轮胎完全离开地面即可开展维保作业；回落过程需缓慢转动传动杆，控制回落速度，避免车体快速下降造成冲击。整套结构没有冗余的复杂零件，拆解维护十分便捷，铰接位置定期涂抹润滑脂即可保证传动顺畅，日常存放无需特殊的养护要求，适合非专业人员随车应急使用，也可作为小型机修作业中的临时顶升工具，承担小吨位设备的抬升、对位作业。
