全自动纸盘印版加工设备三维结构

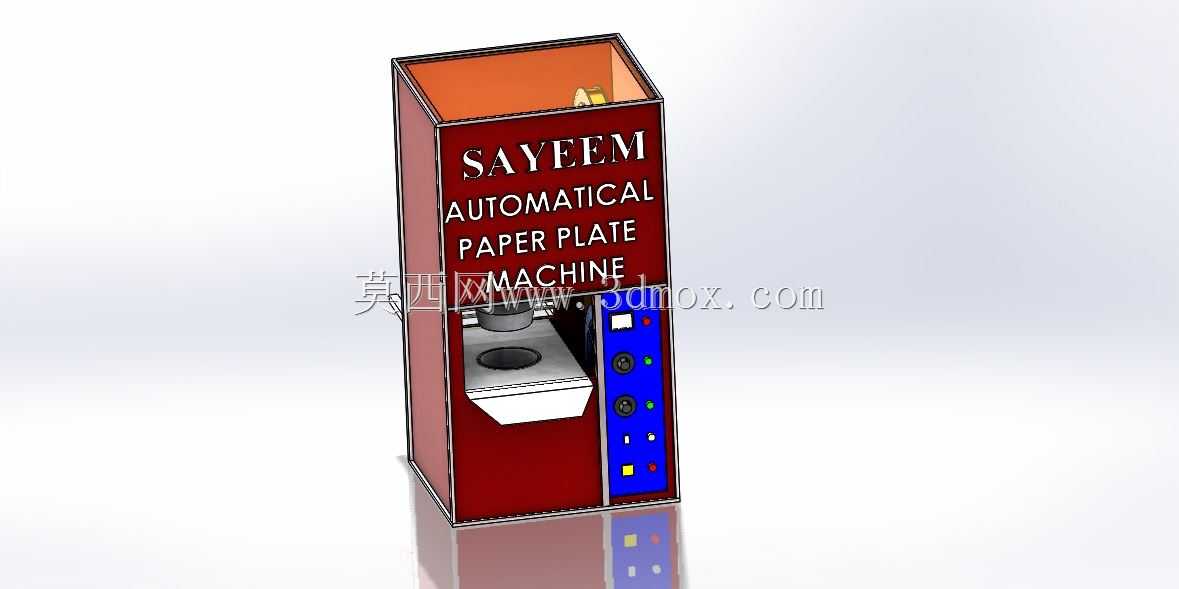

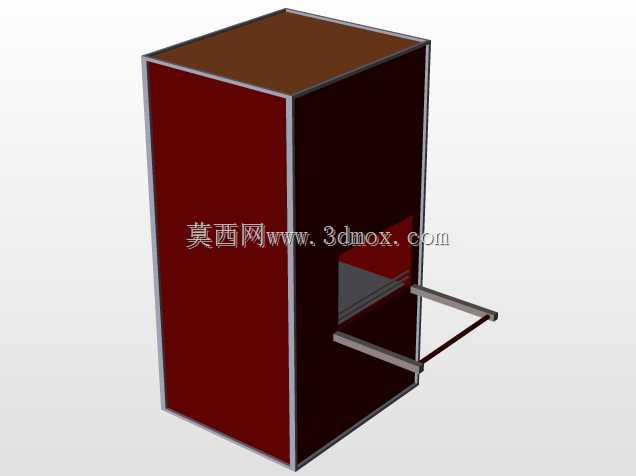

　　这款立式结构的纸盘印版加工设备，主要面向一次性纸制品生产场景中的印版成型工序，适配中小型纸制品加工车间的单机生产需求，可完成纸盘表面标识、图案的压印作业，也可配套前端纸盘成型设备组成连贯生产线，无需额外搭建复杂安装基座，仅需平整硬化地面即可完成放置固定。设备整体采用立式柜式布局，主体框架采用方管焊接成型后做表面喷塑处理，外部覆盖钣金护板，既可以隔绝内部作业机构的运动风险，也能避免车间粉尘落入传动部件造成磨损。设备正面设置有独立的操作工位，工位处预留纸盘取放的操作开口，开口下方设置承托平台，作业时操作人员仅需将待加工纸盘放置在承托工位的定位治具上，即可触发设备的压印动作，压印完成后治具自动复位，操作人员可直接取出成品完成上下料循环，

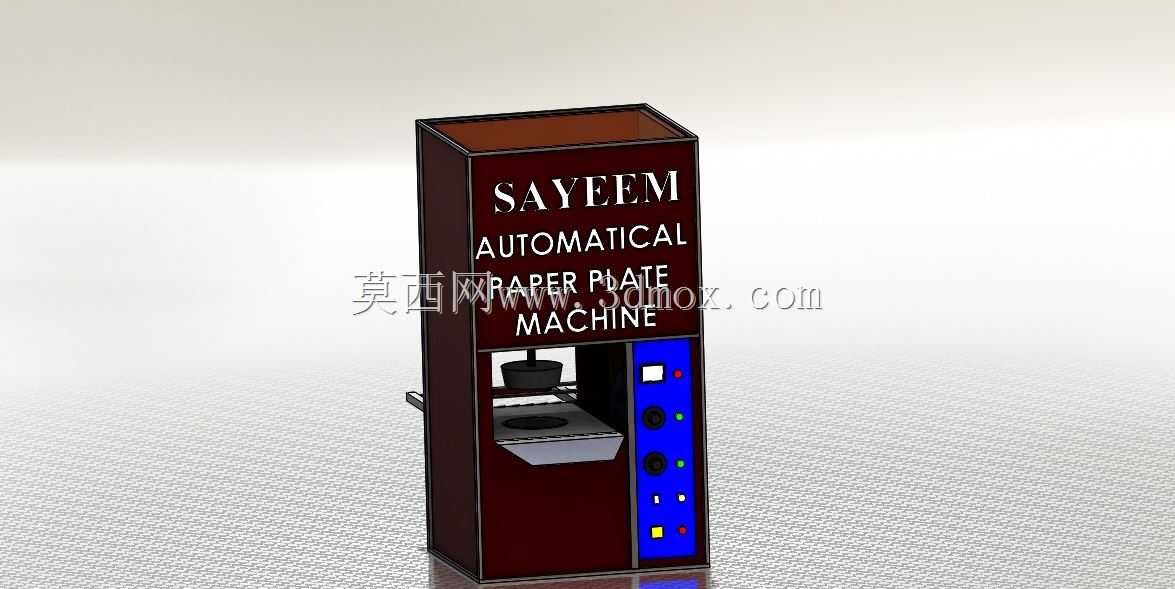

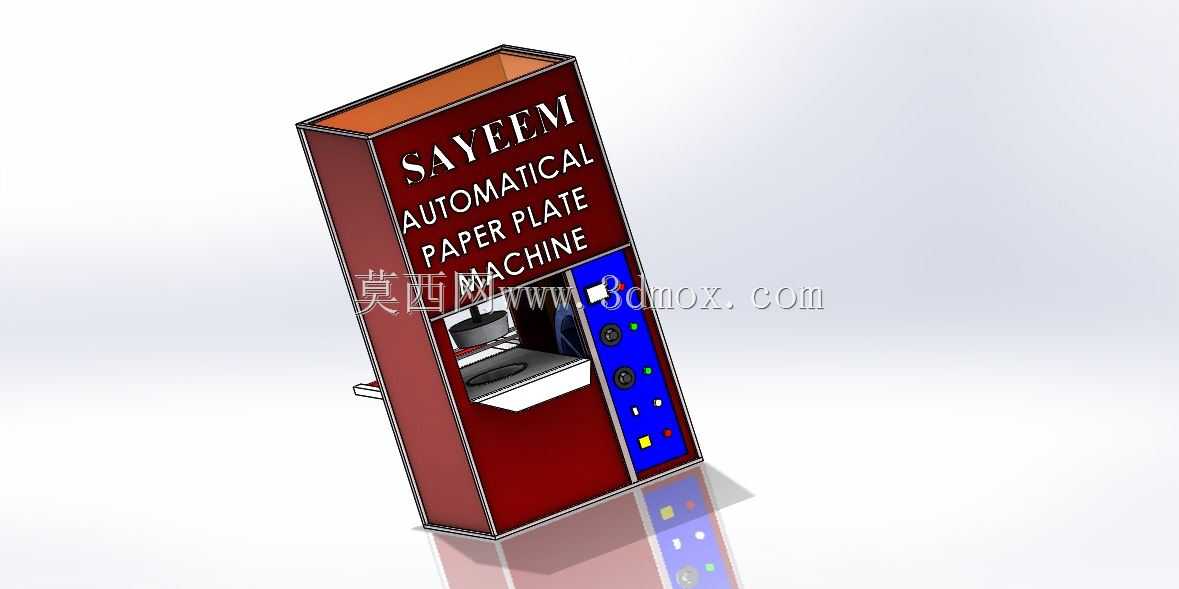

　　单工位作业节奏可适配每分钟12-15件的加工节拍，满足小批量多批次的纸盘印版加工需求。设备的操控面板集中布置在机身正面右侧的蓝色面板区域，面板上集成了电源开关、启动按钮、急停按钮、运行状态指示灯以及压力调节旋钮，所有操控元件的安装高度距离地面1.2-1.4米，符合成年人站立操作的人机工程学尺寸，操作人员无需弯腰或抬手即可完成所有参数调整与启停操作，面板外侧设置透明防护盖板，日常停机时可盖板落下避免误触。设备内部的压印机构采用垂直导向的直线导轨做运动导向，搭配可调行程的气缸作为压印动力源，压印头的安装位置预留了多组安装孔位，可根据不同印版的尺寸规格更换对应的压印模具，模具更换仅需松开紧固螺丝即可完成拆装，无需调整整体传动结构的同轴度，

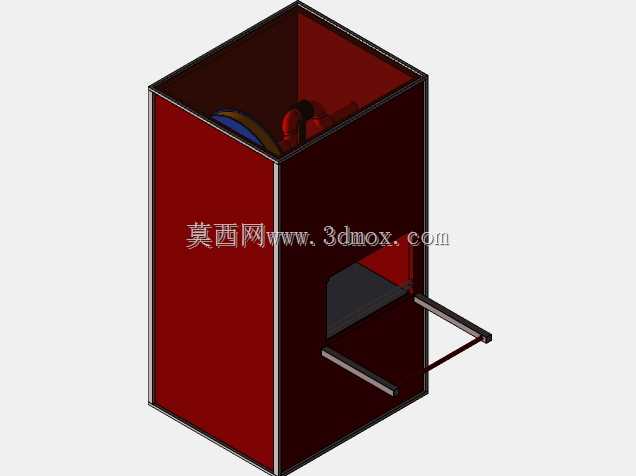

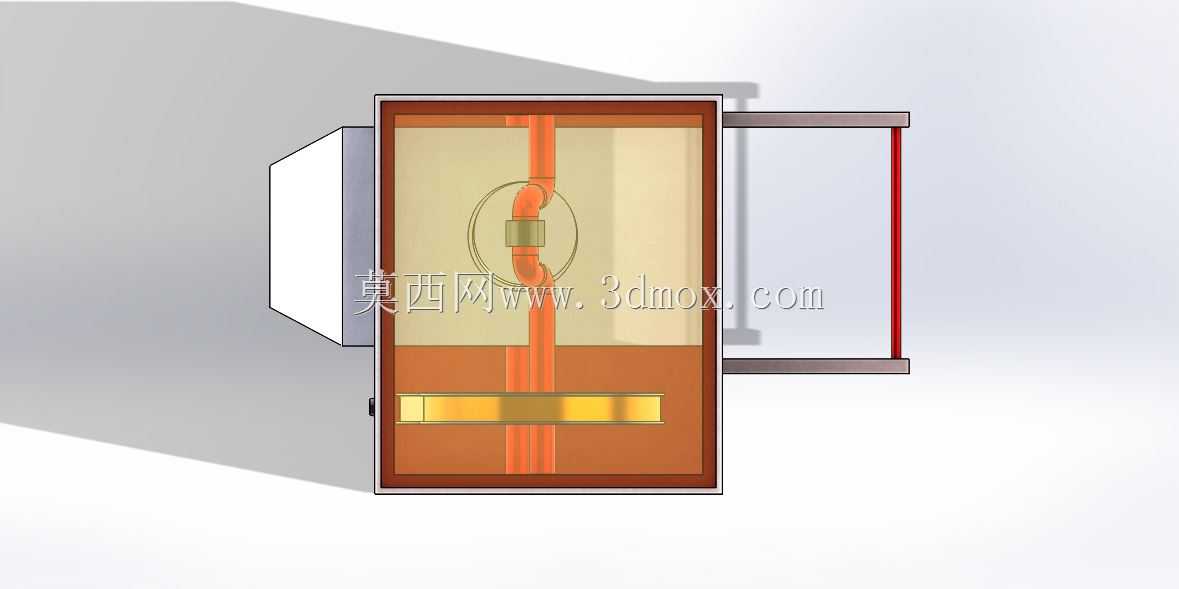

　　降低换型调试的时间成本。设备顶部为敞口式的印版存储区域，可临时存放待更换的印版模具与常用维护工具，区域边缘做折边处理，避免存放的物件滑落。设备的整体安装边界控制在长0.8米、宽0.6米、高1.6米的范围内，占地面积不足0.5平方米，适合车间内零散工位的布置需求，设备底部预留四个可调脚杯安装位，可根据地面平整度调整设备水平度，避免长期运行出现机构偏磨的问题。气路接口全部布置在设备背部，统一接入车间0.6-0.8MPa的压缩空气气源即可运行，无需额外配置液压站等辅助动力单元，布线布管全部隐藏在机身护板内部，外部无裸露管线，避免车间作业过程中管线被剐蹭破损的风险。从结构设计逻辑来看，这款设备优先考虑了单机作业的易用性与维护便捷性，

　　所有易损件均采用行业通用标准件，传动部位的润滑点全部预留了外接注油嘴，日常维护时无需拆解护板即可完成润滑保养。压印工位的两侧设置有安全光栅，当操作人员肢体误入压印作业区域时，设备会立即停止压印动作并触发报警，避免工伤事故发生。设备的压印压力可通过面板上的调压阀灵活调整，适配不同厚度纸盘、不同印版深度的加工需求，压印行程也可通过导轨上的限位挡块做微调，保证印版图案的压印深度一致，避免出现印纹深浅不均的次品。在实际生产场景中，这类设备常被用于一次性纸餐盘、纸托产品的表面商标、标识压印作业，相比大型轮转式印版设备，它的投入成本更低，换型速度更快，适合加工品类更换频繁的小型纸制品加工厂使用，也可作为大型生产线的补产备用设备，应对临时的小批量订单需求。设备的整体结构做了模块化拆分，框架部分、压印执行部分、操控部分、气路部分均可独立拆解，长途运输时可拆分后打包，到达现场后仅需按照装配关系重新组合即可投入使用，降低运输与安装的成本。
