手动压平式纸张整平工装结构设计

　　这款手动压平结构主要面向印刷后道工序的小批量纸张整平场景，在图文快印门店、小型印刷作坊、书刊装订工位以及手工文创工作室中都有明确的使用需求，针对单叠或小批量堆叠的纸张、薄卡纸、装订后的书册内页存在的翘曲、褶皱、堆叠不平整问题，通过垂直方向的均匀施压实现纸张的压合整平，避免后续裁切、装订工序出现错位、起皱、页边不齐的缺陷。

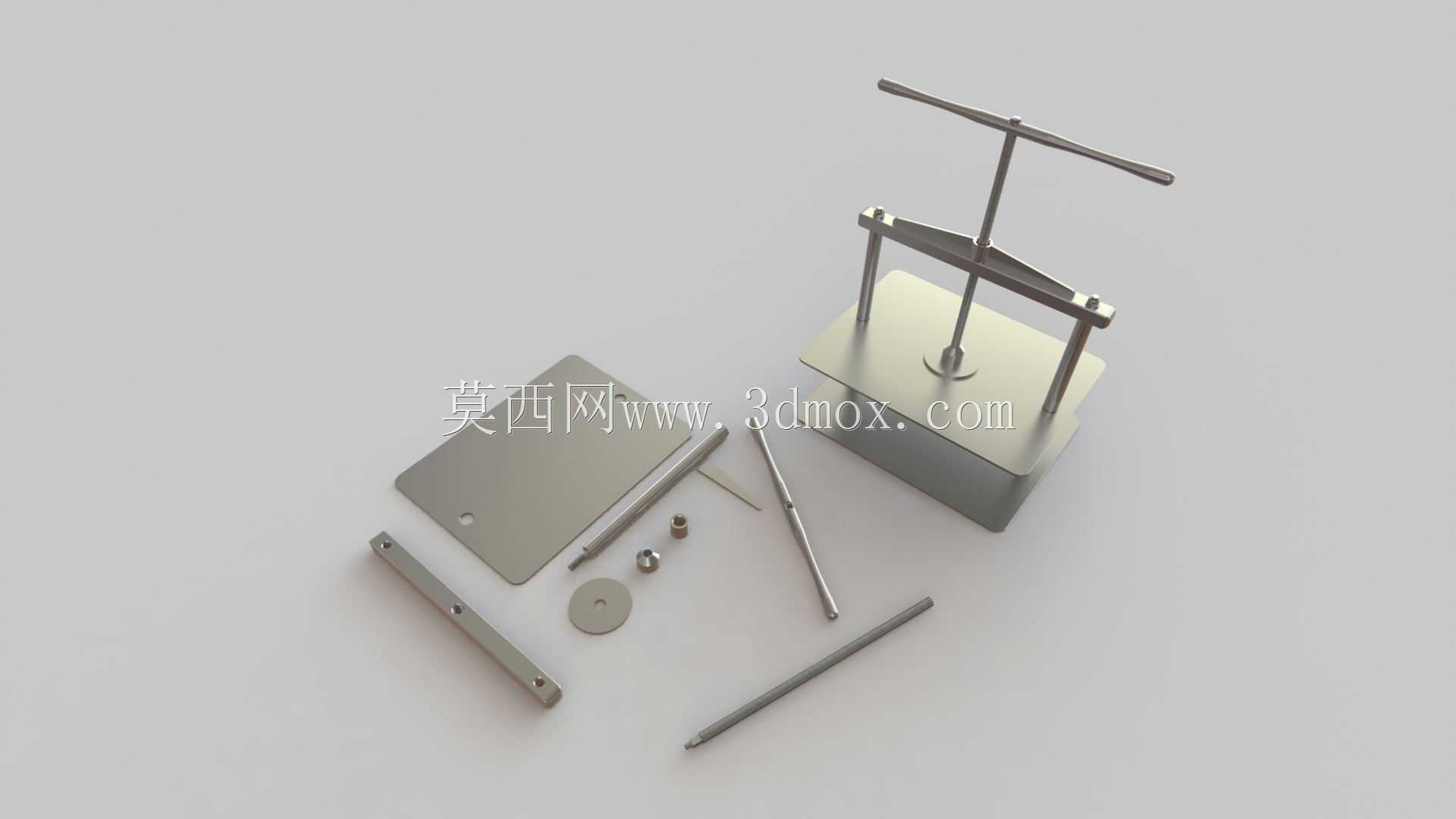

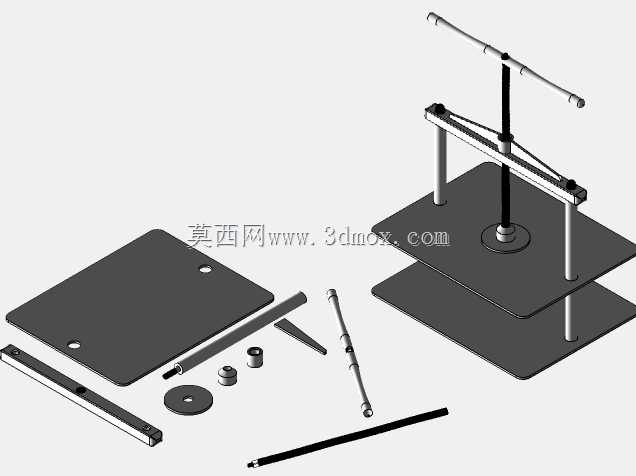

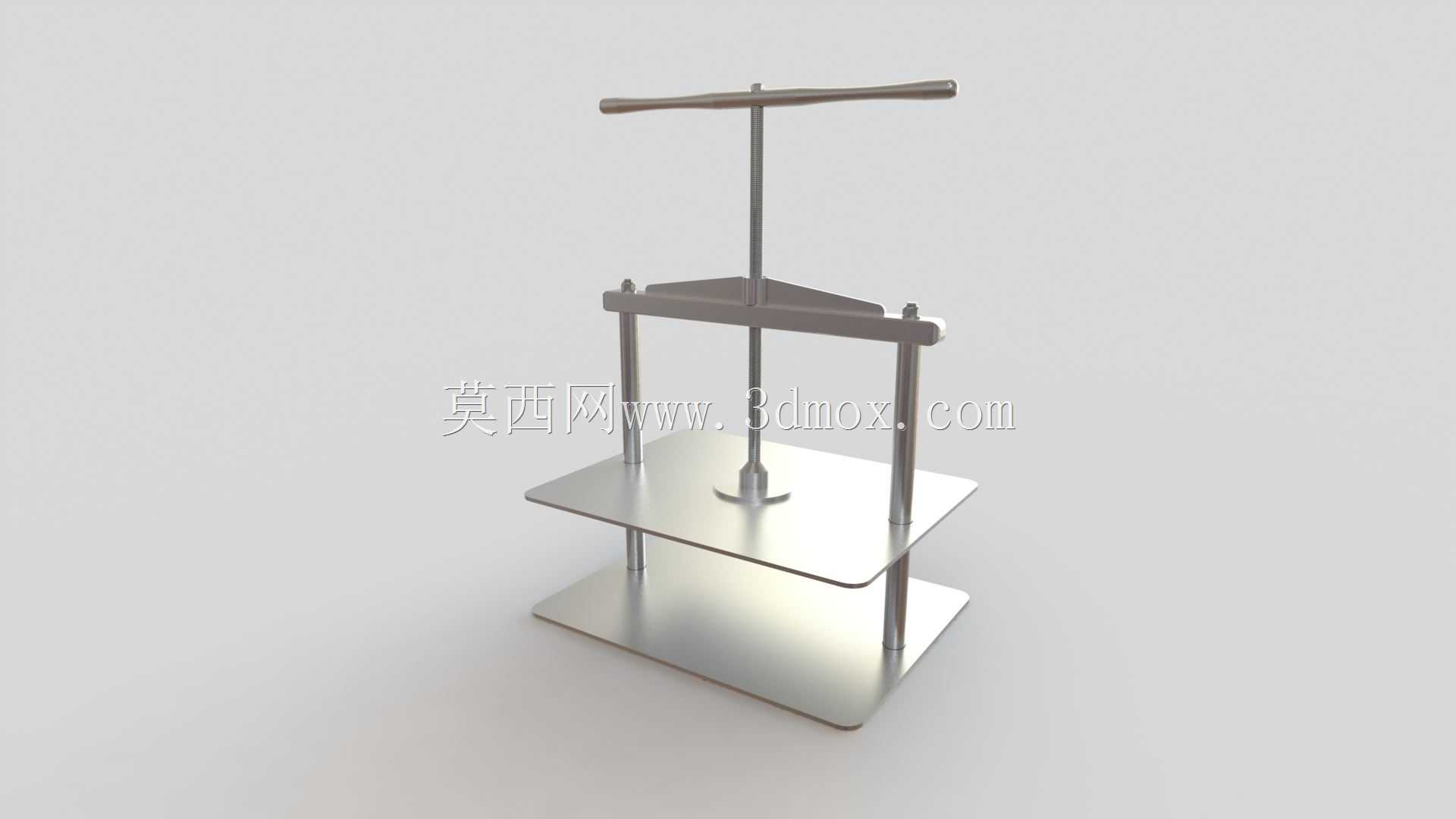

　　从结构组成来看，整套装置分为施压操作部、导向支撑部、承压平台部以及配套紧固件四个模块，核心施压动作通过顶部T型操作杆传递扭矩，配合中部的压合横梁将旋转扭矩转化为垂直方向的直线下压力，两根平行的立式导向光轴贯穿压合横梁两端，保证压合横梁上下移动过程中始终保持水平状态，不会出现偏斜导致的施压不均问题，底部的方形金属承压平台为整叠纸张提供平整的支撑基准，平台表面做了平面度处理，粗糙度控制在合理区间，既避免刮伤纸张表面，又能保证压合时纸张不会出现侧向滑移。

　　设计过程中优先考虑了手动操作的施力合理性，T型操作杆的力臂长度经过匹配计算，操作人员单手握持转动时不需要施加过大的腕部力量，就能通过螺旋传动结构获得足够的压合力，螺旋副的导程选择兼顾了下压效率和施压自锁性，压合到指定位置后不需要额外的锁止结构就能保持压力状态，操作人员可以在压合后松开操作杆处理其他工位的工作，等待压合时长达到工艺要求后再反向转动操作杆抬起压梁即可。导向光轴与压梁之间采用间隙配合的滑动导向结构，没有选用复杂的直线轴承等标准件，一方面降低了整体制造成本，另一方面这种低转速、低行程的往复移动场景下，滑动配合的结构完全能满足使用精度要求，日常维护只需要定期在光轴表面涂抹少量润滑脂就能保证操作顺畅，不会出现卡滞问题。

　　安装边界方面，整套装置的底部平台为正方形结构，占地面积小，可以直接放置在常规的工作台面上使用，不需要额外做地脚固定，平台底部可以根据使用需求粘贴防滑橡胶垫，避免施压过程中装置出现整体移位。压合横梁的最大下压行程覆盖了常规小批量纸张堆叠的厚度范围，从单张铜版纸到厚度几十毫米的书册内页叠层都能纳入压合范围，压合面的尺寸匹配常规A4幅面的纸张大小，常规办公、印刷场景下的常用纸张规格都能完全覆盖，不需要额外调整纸张摆放位置。

　　结构细节上，压合横梁的下表面和底部平台的上表面都做了边缘倒角处理，避免取放纸张时锋利的金属边缘割伤操作人员或者刮破纸张边缘，所有外露的紧固件都采用内六角圆柱头螺丝，螺丝头部完全沉于零件表面以下，不会出现凸起刮蹭纸张的问题。整套装置的所有金属零件都可以采用常规的机加工工艺制作，板类零件通过激光切割下料后再做平面磨削加工，轴类零件采用常规冷拉圆钢车削加工即可，不需要特殊的加工设备，小批量制作或者工厂工装自制都能快速实现。

　　实际使用过程中，操作人员只需要将需要整平的纸张整齐堆叠在底部平台的中心位置，转动顶部T型杆带动压梁缓慢下压，感受到明显的操作阻力后停止转动，保持压力一段时间后即可抬起压梁取出压好的纸张，相比厚重的大型液压压平机，这款手动结构的装置移动灵活，操作门槛低，不需要连接电源或者气源，在没有动力供应的临时工位也能正常使用，针对小批量、多频次的压平作业场景，使用效率远高于大型压平设备，也避免了大型设备施压过大导致的纸张压痕、油墨粘连问题。
