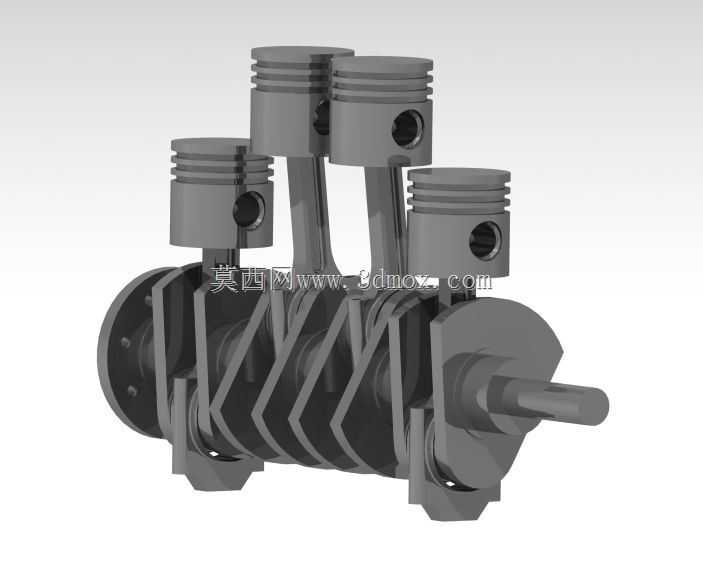

四缸往复式发动机轴瓦组件结构设计

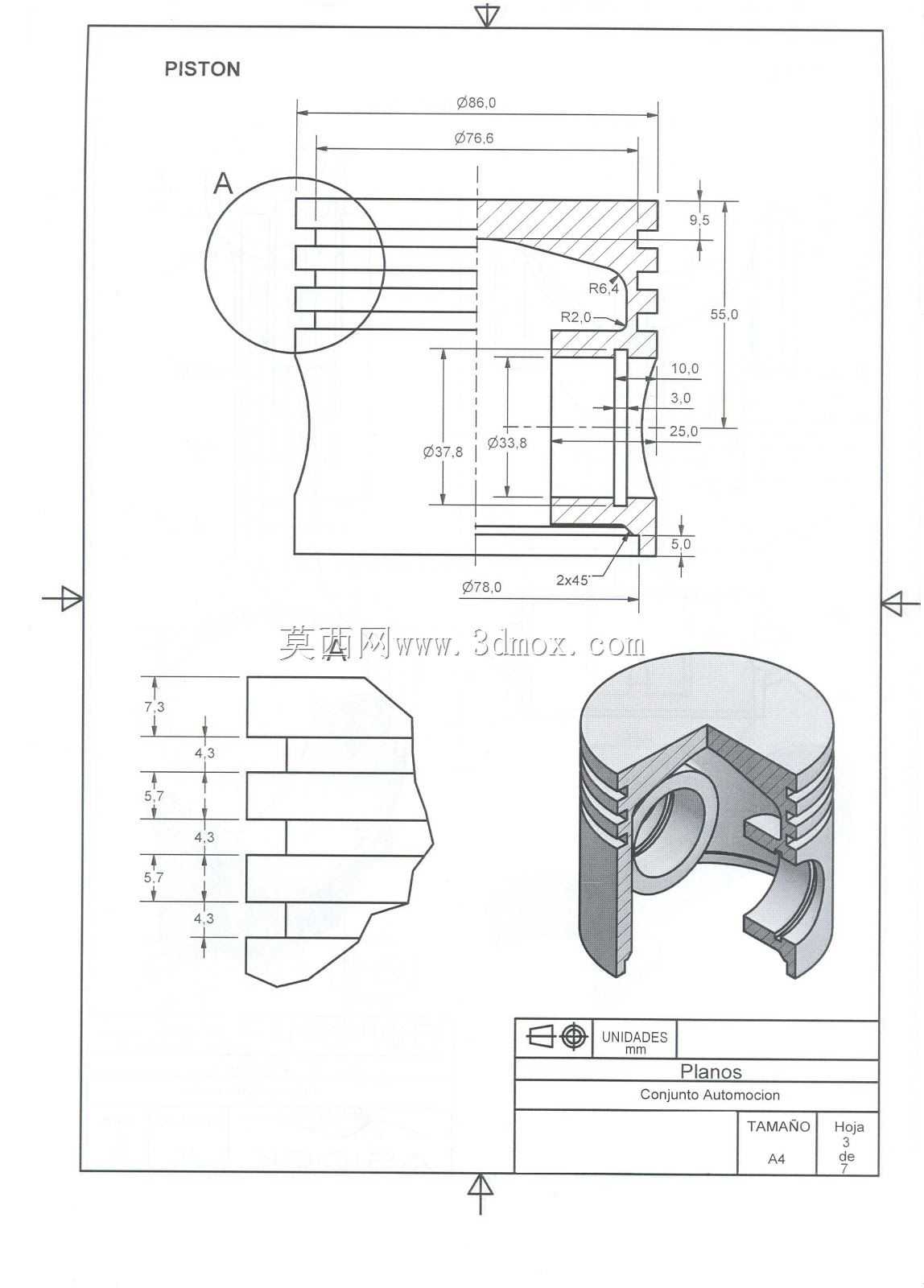

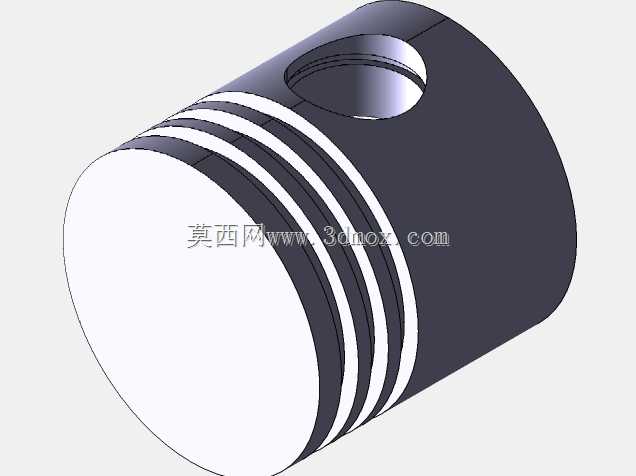

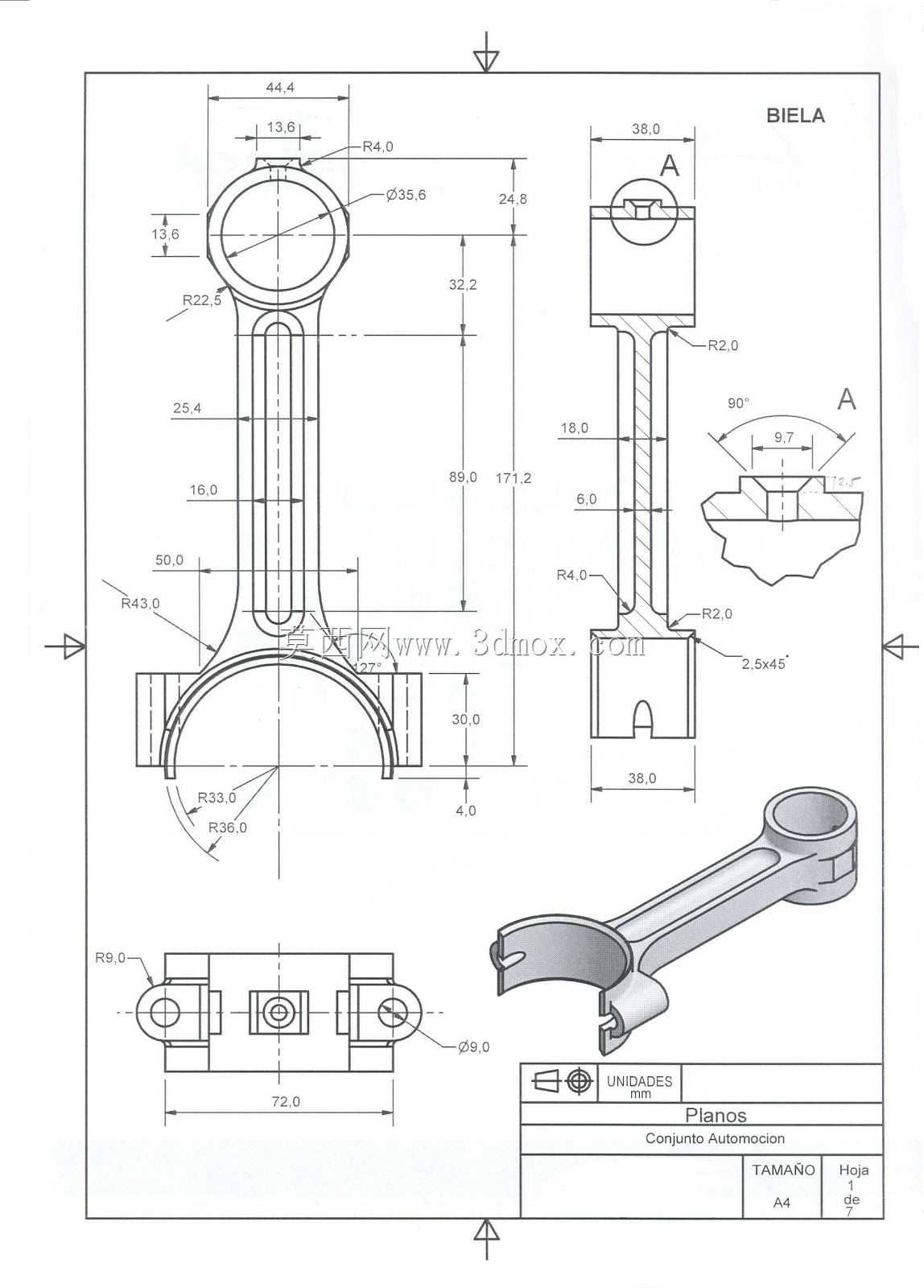

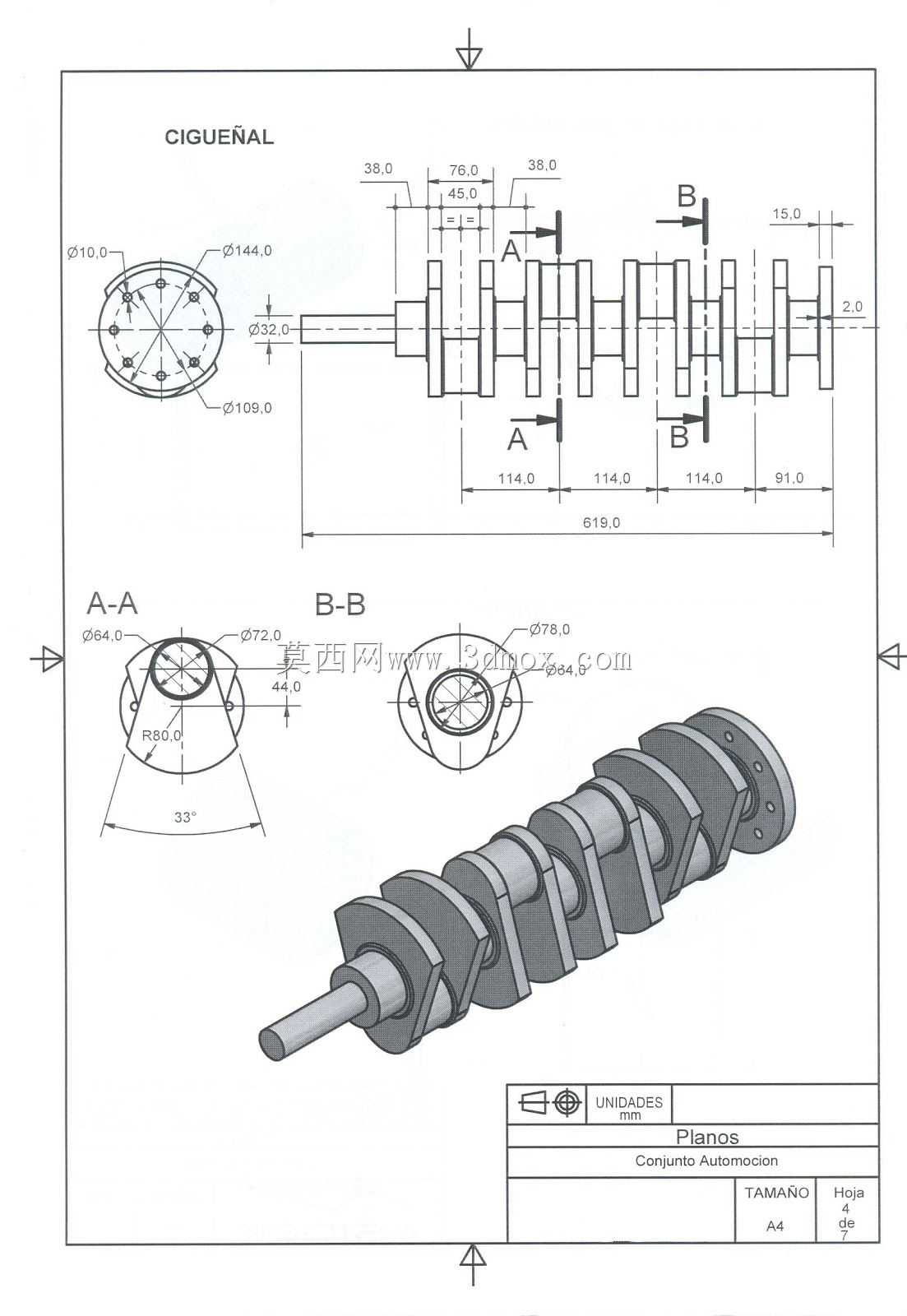

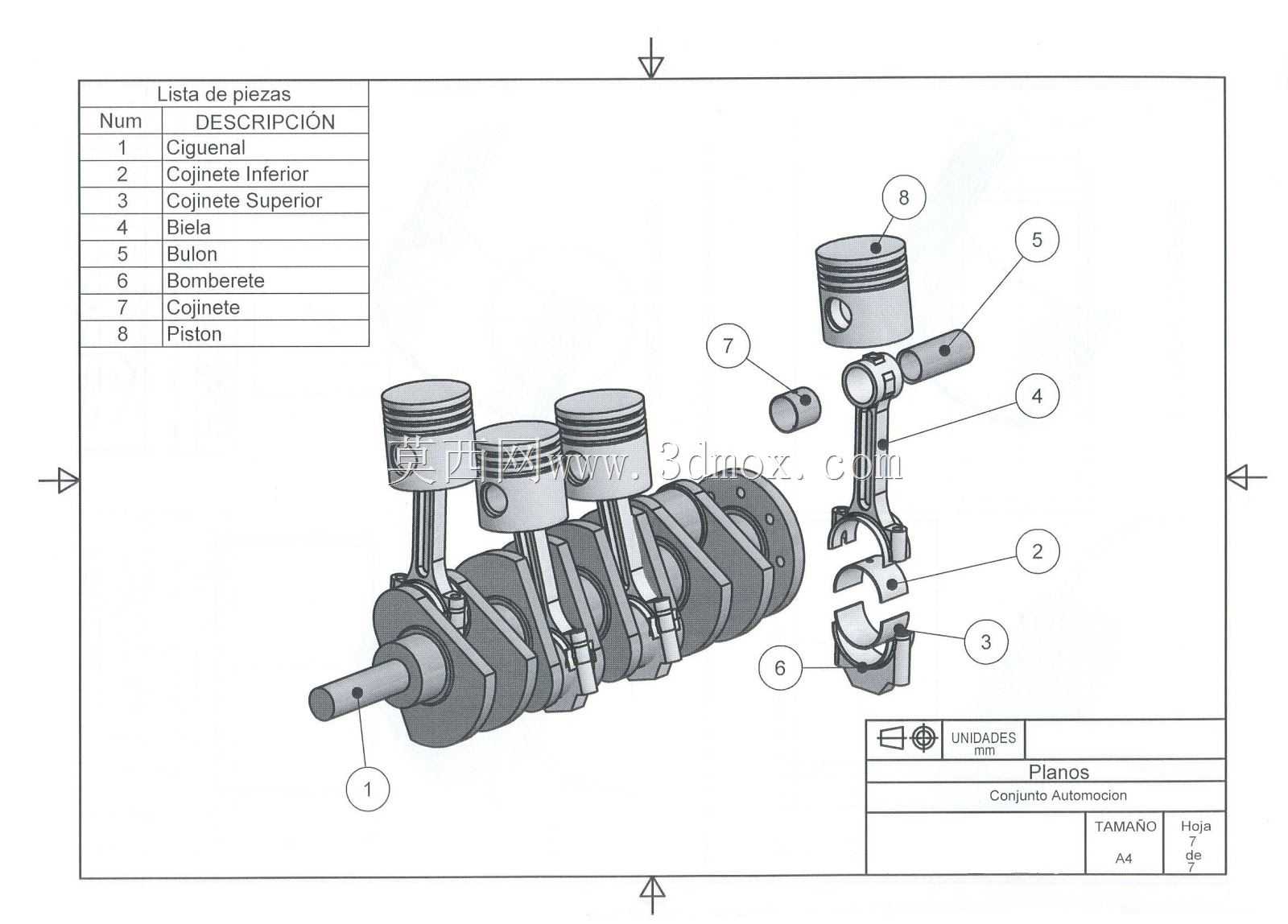

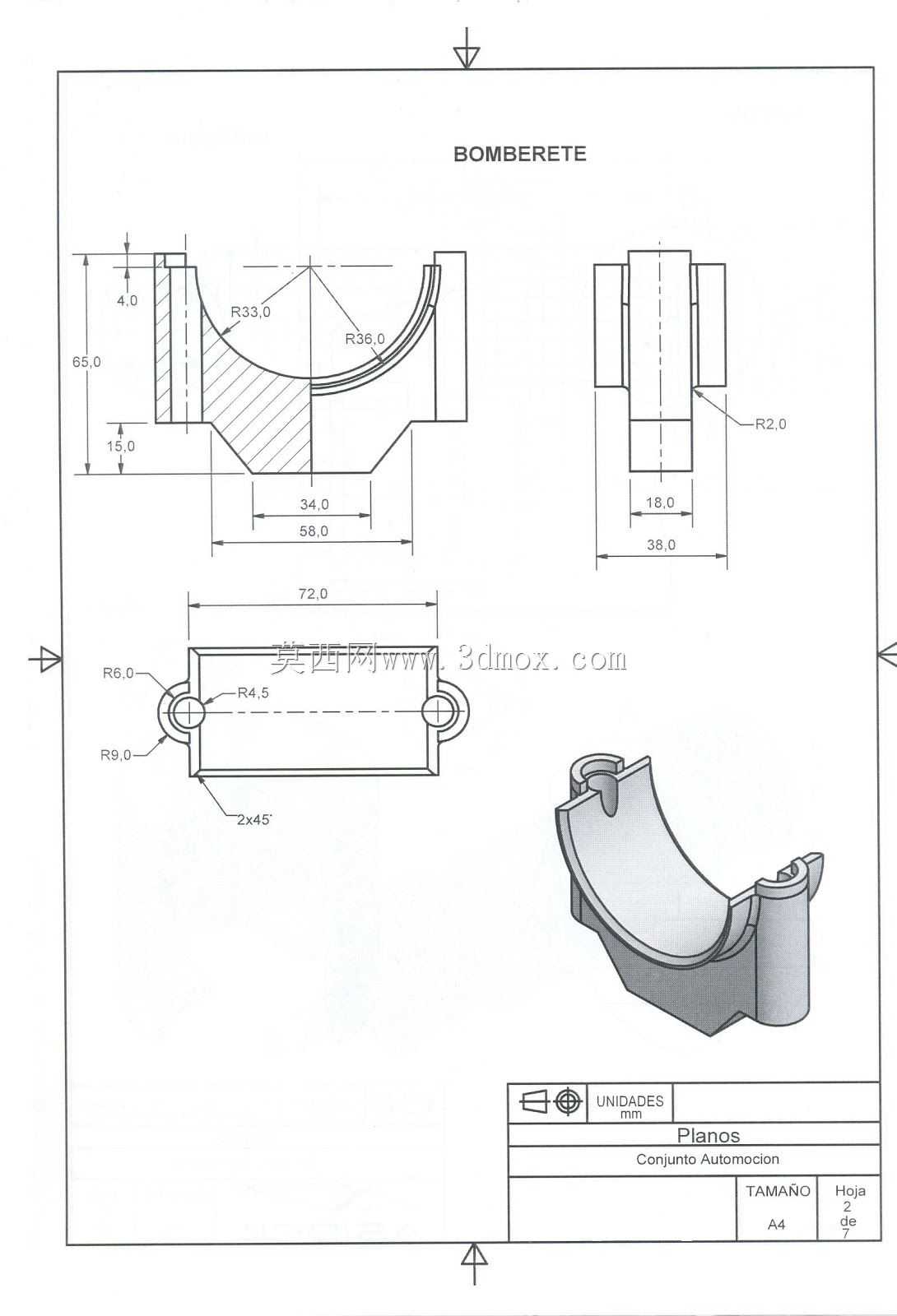

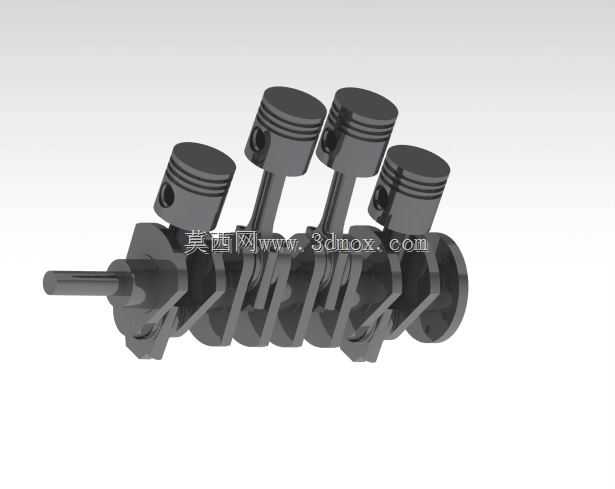

　　这套结构对应的是四缸往复式发动机里的核心滑动摩擦副零件，也就是上下分体式的主轴瓦/连杆瓦组件，是动力总成里承担曲轴支撑、载荷传递的关键部件，日常在乘用车动力总成、小型通用发电机组、农用机械动力单元的四缸机型里都有广泛应用，直接决定了发动机运转的摩擦损耗、运行寿命与NVH表现。从实际工况来看，这类轴瓦安装在缸体主轴承座、连杆大头的安装位内，内表面与曲轴主轴颈、连杆轴颈形成间隙配合的滑动摩擦副，发动机运转时轴瓦与轴颈之间会建立稳定的压力油膜，把曲轴传递来的爆发压力、往复惯性力均匀传导到缸体或连杆结构上，同时避免轴颈与刚性座孔直接接触产生磨损失效。从设计思路上看，采用上下对半分的结构形式，上瓦对应轴承座上盖、下瓦对应轴承座底座，

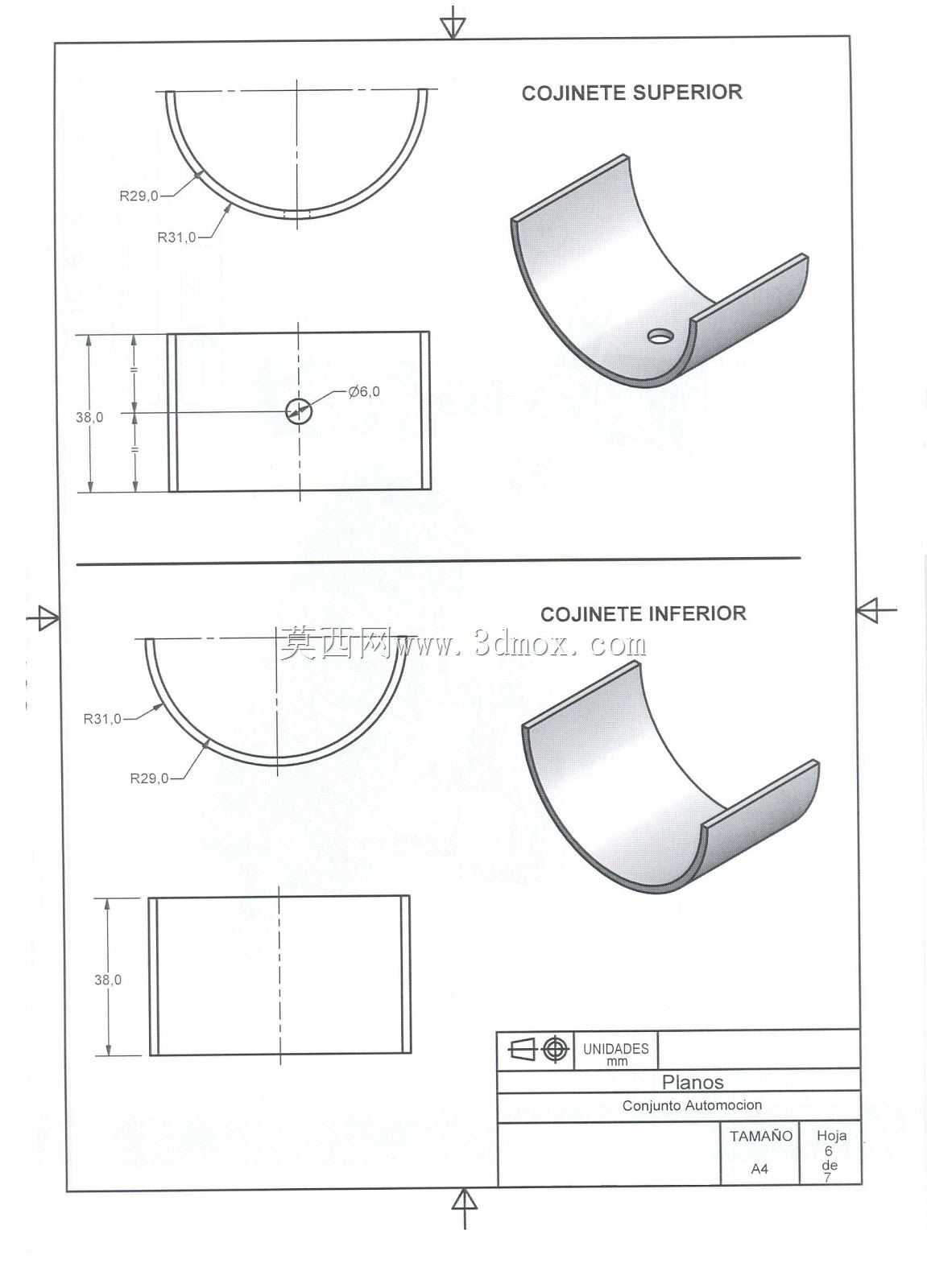

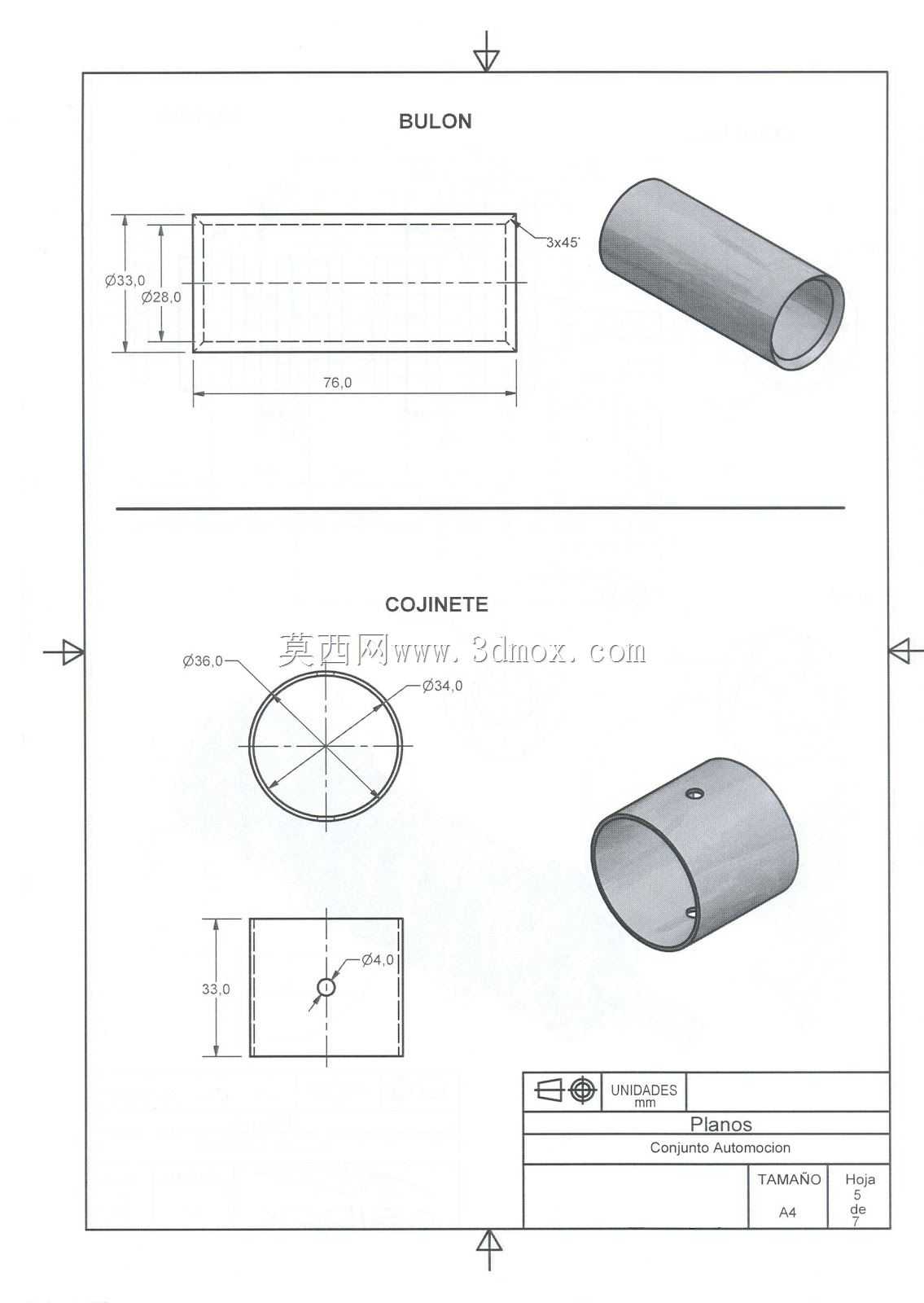

　　拆分面设计为平直对接结构，方便发动机装配阶段的曲轴落装与后期维修拆解，不需要额外做复杂的分体定位结构，靠座孔的加工精度与轴瓦的定位唇就能实现周向与轴向的固定。图纸里标注的尺寸参数完全围绕实际安装边界设定，轴瓦的内圆弧半径分别匹配对应轴颈的尺寸公差，壁厚控制在统一的薄壁规格，保证轴瓦装入座孔后过盈量处于合理区间，既不会因为过盈太小出现工作时轴瓦转动、堵死油孔的故障，也不会因为过盈太大导致轴瓦变形、内孔失圆抱轴。轴瓦上开设的油孔位置与座孔上的润滑油道严格对中，保证压力机油能顺利进入摩擦副间隙建立油膜，油孔边缘做了倒钝处理，避免油流经过时产生节流或者应力集中。从外形结构来看，轴瓦整体为薄壁圆弧片状，自由状态下的开口尺寸略大于座孔直径，

　　装入座孔后能凭借自身的张紧力贴合在座孔壁上，保证热态工作时的散热效率，轴瓦背面为高精度加工的光滑面，和座孔完全贴合后能把摩擦产生的热量快速传导到缸体/连杆的冷却系统中。设计时需要重点考虑的边界条件包括：轴瓦的有效宽度要匹配对应轴颈的长度，保证单位面积的承载压力处于轴瓦合金层的许用应力范围内，避免长期高负荷运转出现合金层疲劳剥落；轴瓦的对接端面要保证平面度，装配后上下瓦的对接缝没有错位，防止出现刮蹭轴颈的问题；所有圆弧面的轮廓度要控制在微米级公差范围内，保证和轴颈的配合间隙均匀，避免局部间隙过小出现干摩擦。在实际建模过程中，这类薄壁零件不需要做过度的特征冗余，重点要还原的是轴瓦的壁厚均匀性、油孔位置与尺寸、对接面的平面度、

　　定位结构的尺寸，因为在发动机的装配仿真、摩擦学仿真分析中，这些参数直接影响仿真结果的准确性。很多刚接触动力零部件设计的工程师容易忽略轴瓦自由状态与装配状态的尺寸差异，直接按装配后的内孔尺寸建模，会导致后续做装配工艺仿真、过盈量计算时出现参数偏差，实际上轴瓦的自由弹张量是这类零件设计的核心参数之一，直接决定了装配后的贴合效果。另外这类轴瓦的上下瓦结构虽然外形近似，但部分机型的上瓦会开设通油槽、下瓦不开槽，对应不同的承载与润滑需求，这套结构里的上下瓦都做了对应工况的结构适配，能满足四缸发动机常规工况下的润滑与承载要求，不管是做整机结构教学、零部件建模练习，还是做小型动力单元的方案设计参考，都能提供准确的结构参考依据。
