四缸对置式发动机内部曲柄连杆结构

项目分类:发动机 发布时间:2021-11-01 ID:352052
  • 四缸对置式发动机内部曲柄连杆结构
  • 四缸对置式发动机内部曲柄连杆结构

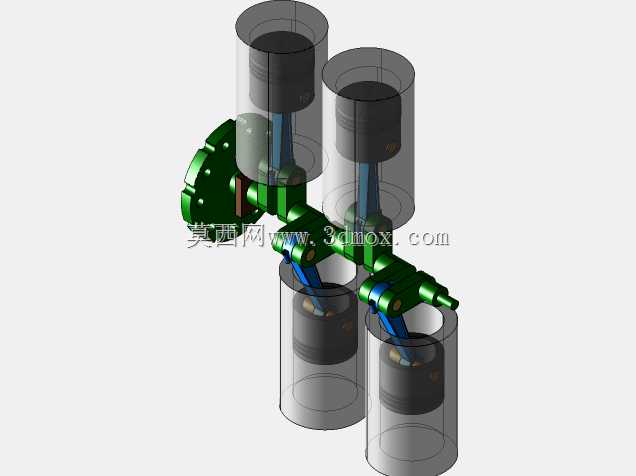

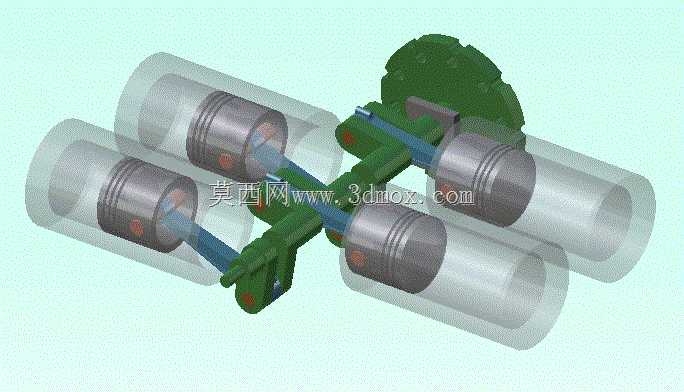

  这套结构模型还原了水平对置四缸发动机的核心运动总成,在小型通航动力、高性能摩托、特种作业装备的动力单元选型中,这类对置四缸结构凭借更低的整机重心、更平顺的做功输出特性,一直是紧凑动力场景的优选方案。从实际工况适配来看,这类结构的动力单元常被用在对安装高度有严格限制的舱体布局中,比如小型固定翼无人机的前置动力舱、低矮型作业巡检设备的动力舱,相比直列四缸结构,它的整机高度能压缩40%左右,重心高度可降低近30%,能大幅降低搭载设备运行时的倾覆力矩,提升动态运行稳定性。

  从功能特性上看,模型完整还原了活塞往复运动到曲轴旋转运动的转换逻辑,四个活塞分为两组对向布置,相邻做功活塞的运动惯性力可在曲轴方向实现自平衡,不需要额外加装大尺寸平衡轴来抵消一阶二阶振动,整机运转的NVH表现更优,长时间高转速运行下的结构疲劳风险更低。活塞部分采用了带三道环槽的结构设计,两道气环一道油环的布局完全匹配实际内燃机的密封需求,活塞销采用全浮式设计的连接结构,可在连杆小端与活塞销座间自由转动,保证磨损均匀性,适配长时间高负荷往复运动的工况。

  设计思路上,这套结构优先保证了运动干涉的完全规避,在DMU运动仿真的校核过程中,曲轴曲柄的回转半径、连杆长度、活塞行程三者的匹配经过反复调整,活塞到达上止点时与气缸盖的预留压缩间隙控制在合理工程范围,既不会因为间隙过小导致热态下活塞撞缸,也不会因为间隙过大导致压缩比不足影响做功效率。曲轴的平衡块布局完全匹配对置活塞的运动相位,四个曲柄销分为两组呈180度对向布置,保证每一组对向活塞的运动方向始终相反,往复惯性力可完全相互抵消。连杆大端采用剖分式结构设计,匹配轴瓦安装位,方便实际生产中的装配与后期维护,连杆杆身采用工字型截面,在保证结构强度的前提下尽可能降低往复运动件的质量,减少曲轴运转的惯性负载。

  从安装边界来看,这套核心运动总成的径向安装尺寸以曲轴主轴颈轴线为中心,两侧气缸的对称中心面与曲轴轴线完全重合,整机横向安装宽度根据排量适配不同的缸径尺寸,常规1.2L到1.6L排量区间的对置四缸结构,横向安装宽度控制在650mm到720mm区间,纵向长度(曲轴输出端到飞轮端)控制在320mm到380mm区间,安装时需预留曲轴前端皮带轮、后端飞轮离合器的装配空间,同时气缸体周边需预留进排气道、冷却水道、润滑油道的接口位置。气缸套采用湿式缸套设计的预留结构,外壁直接与冷却液接触,散热效率更高,适合高负荷连续运转的工况场景。

  在实际工程应用中,这类结构的建模过程需要重点关注运动件之间的间隙配合公差,活塞与气缸壁的配合间隙、曲轴主轴颈与主轴承座的配合间隙、连杆大端与曲柄销的配合间隙都需要根据不同的材质热膨胀系数预留合理数值,避免热态运转时出现卡滞。模型中还原的曲轴油道布局,可将压力润滑油直接输送到各个主轴颈、曲柄销以及活塞销位置,保证所有运动摩擦副都能得到充分润滑,降低运转磨损。这套结构的建模逻辑完全遵循实际内燃机的设计规范,可作为动力单元选型参考、结构教学演示、运动原理验证的基础模型,帮助设计人员快速理解对置四缸发动机的运动逻辑与结构布局特点,在进行配套舱体设计、传动系统匹配时可直接参考其安装边界与运动特性参数,减少前期方案校核的重复工作量。
