带侧置法兰的三通式阀壳结构设计

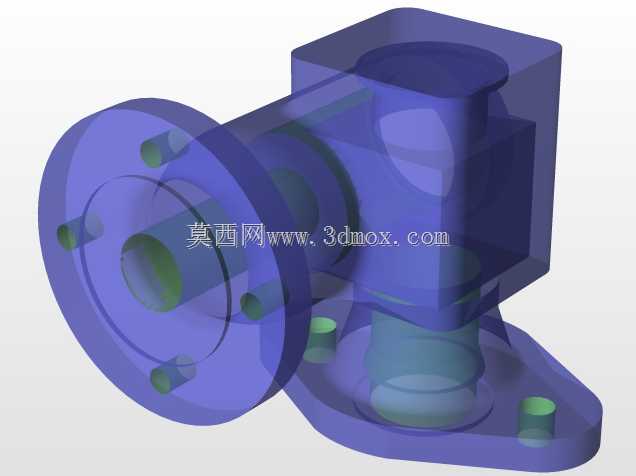

这款阀壳是流体管路系统里的核心承压壳体零件，主要用在需要实现多向流体换向、分流或者合流的工业管路场景中，常见于化工流体输送、水处理管网、中小型液压动力回路以及暖通空调的管路控制单元里，作为阀芯、密封组件的安装承载基体，直接决定了整阀的承压能力、流体通流效率以及安装适配性。从结构设计逻辑来看，这款阀壳采用了三通式的腔体布局，其中一个接口端带整体式圆形连接法兰，法兰端面预留了均匀分布的螺栓过孔，用于和上游管路的配对法兰做刚性密封连接，法兰和主腔体之间做了圆弧过渡的加强结构，避免管路承压时在连接根部产生应力集中导致的开裂问题。另外两个接口分别位于腔体的垂直方向和侧下方，其中垂直方向的接口用于安装阀芯驱动组件或者作为另一路流体的进出通道，侧下方的接口带安装底座，底座上预留了两个固定安装孔，用于将整个阀组固定在设备机架或者管路支架上，抵消管路运行时产生的振动载荷，避免接口处出现密封失效。

在腔体内部流道的设计上，这款阀壳的流道做了等径圆滑过渡处理，没有出现直角突变的流道截面，能够有效降低流体在阀腔内的压损，减少流体湍流带来的振动和噪音，同时也能避免流体中的杂质在流道拐角处沉积造成的堵塞问题。整个壳体的壁厚设计遵循了等强度原则，在法兰连接根部、腔体交汇区域这些承压应力较高的位置做了局部加厚处理，而在非承压的安装底座区域则适当调整壁厚，在保证结构强度满足额定工作压力要求的前提下，尽可能控制零件的整体重量，降低材料成本。从安装边界尺寸来看，侧置法兰的螺栓孔分布圆直径、法兰端面到主腔体中心的距离、底部安装孔的中心距都符合常规工业管路的安装尺寸规范，能够直接和同通径的标准管路配件适配，不需要额外做转接件，现场安装时的适配性较强。

在实际工程应用中，这类阀壳通常会搭配对应的球形阀芯、密封垫圈、阀杆驱动组件组装成完整的三通换向阀，既可以用于手动控制的管路切换场景，也可以加装气动或者电动执行器实现远程自动控制，满足不同自动化程度的管路系统需求。设计这类阀壳结构时，需要重点考虑几个核心维度：首先是腔体的承压能力，要根据额定工作压力计算最小壁厚，同时校核内部压力作用下各个部位的应力分布，确保在1.5倍额定压力的水压试验下不会出现变形或者渗漏；其次是流道的通流效率，要保证流体在阀腔内的流向过渡平滑，尽可能降低流阻，减少系统的动力损耗；另外还要考虑加工工艺性，整个壳体的外形结构要适配常规的铸造或者注塑成型工艺，避免出现无法拔模的倒扣结构，各个加工面的精度要求要匹配密封组件的安装需求，比如法兰端面的平面度、阀杆安装孔的同轴度，这些形位公差直接影响整阀的密封性能和使用寿命。

从安装维护的角度来看，这款阀壳的底部安装底座设计降低了整阀的安装难度，不需要额外制作复杂的固定支架，只需要通过两个螺栓就可以将阀组固定在安装基础上，后期维护时拆卸法兰连接螺栓就可以将阀壳从管路上拆下，更换内部的密封件或者阀芯，维护操作的空间充足，不需要拆解周边的大量管路配件。另外，阀壳外部的结构没有多余的突出棱角，既可以减少安装过程中对操作人员的磕碰风险，也方便在外部做防腐涂层或者保温层的包覆，适配不同腐蚀环境或者高低温流体输送的使用需求。在三维建模过程中，这类零件需要重点关注各个接口的同轴度、法兰螺栓孔的位置度、内部流道的曲面连续性，这些参数如果出现偏差，不仅会导致后续装配时出现干涉问题，还会直接影响整阀的工作性能，建模时需要先搭建整体的布局骨架，确定各个接口的中心位置和通径尺寸，再逐步生成外部的壳体结构、法兰结构、安装底座，最后处理各个部位的过渡圆角和加强结构，确保模型的参数化特征清晰，后续如果需要调整通径或者安装尺寸，可以直接通过修改参数快速完成迭代，不需要重新绘制整个模型。
