压缩天然气场站集成阀组柜体结构设计

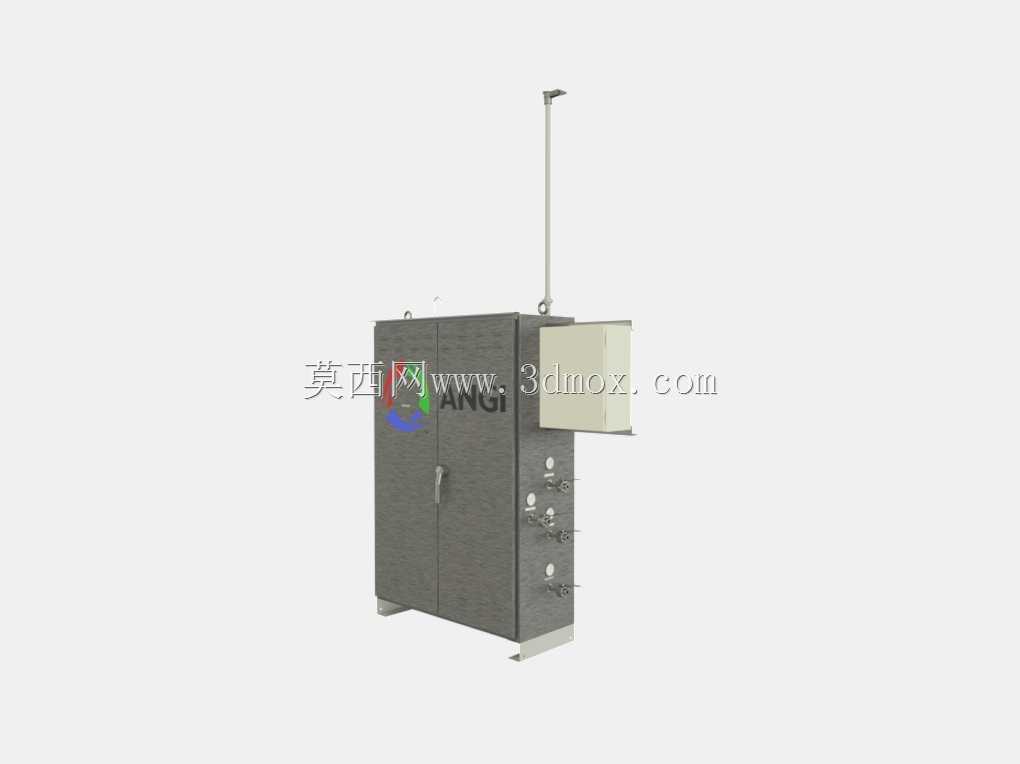

　　在城镇燃气输配体系、车用CNG加气站的现场工艺布局中，这类集成式阀组柜体是站场工艺区的核心衔接单元，承担着来气调压、支路分配、压力监测、紧急切断的多重功能，区别于零散安装的工艺阀件，集成化的柜体结构能大幅缩减现场安装的配管工作量，同时给外露的阀件、仪表提供可靠的防护，避免户外日晒雨淋、外力磕碰带来的设备损耗。从实际场站的运维需求出发，这类阀组柜体的设计首先要匹配站场的来气压力等级与支路输配能力，柜体采用立式落地安装结构，底部预留的支撑脚能适配场站硬化地面的安装找平需求，无需额外做复杂的混凝土基础预埋，只要在硬化地面打膨胀螺栓即可完成固定，顶部预留的吊装吊耳能满足厂区内转运、现场吊装就位的需求，不用额外焊接吊点破坏柜体的防腐层。

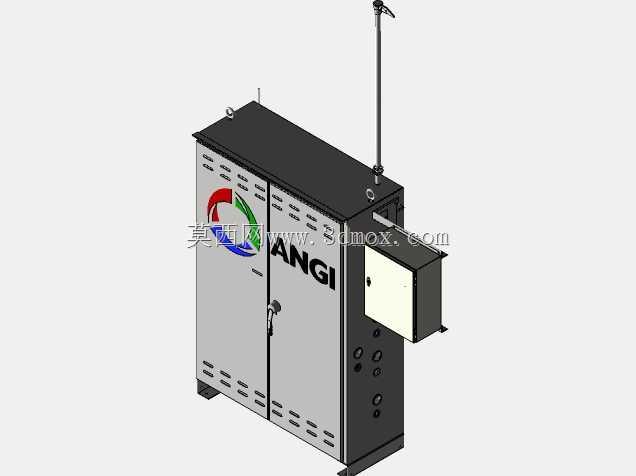

　　柜体侧面伸出的阀组安装面板，是所有工艺接口的集中布置区域，设计时将不同功能的阀门、取压接口按照操作频率分层排布，日常操作频次高的切断阀、调压阀布置在操作人员站立即可触及的高度区间，需要定期校验的压力仪表布置在视线平齐的位置，减少运维人员的弯腰、抬手操作幅度，降低长期运维的疲劳感。柜体内部预留了充足的走管空间，考虑到现场配管的实际误差，内部的阀件安装支架都预留了长圆孔调节余量，允许现场安装时根据实际管道走向做小幅的位置调整，不会因为预制尺寸的微小偏差导致管道强行组对产生装配应力。顶部伸出的高杆是放空管路的安装支座，设计时将放空接口引至柜体顶部以上的安全高度，满足燃气放散时的安全距离要求，避免放散的可燃气体在柜体周边积聚带来安全隐患。柜门采用双开门结构，门板上加装了防雨型门锁，日常巡检时可以打开柜门检查内部管路的密封情况，关闭柜门后能达到户外防雨的防护等级，防止雨水渗入内部导致阀件锈蚀。从建模的逻辑来看，这类阀组柜体的建模优先搭建整体的安装边界框架，先确定柜体的整体占地尺寸、安装孔位的定位尺寸，确保和场站预留的安装位置完全匹配，再依次搭建内部的阀件安装支架、侧面面板的接口定位、顶部放空管的支撑结构，最后补充门板、门锁、吊耳、支撑脚这类附属结构。建模过程中特意保留了外部的安装接口位置，没有构建内部的阀门、仪表的精细内部结构，因为这类集成阀组在实际项目中，内部的阀件选型会根据项目的实际压力、流量参数做调整，建模时只需要预留好安装位置与接口尺寸，

　　后续设计人员可以根据选型结果替换对应的阀件模型，大幅提升不同项目间的模型复用效率。侧面的阀组面板上，每个接口的位置都预留了足够的操作空间，相邻阀门的手轮之间不会出现操作干涉，操作人员开关任意一个阀门时都不会被旁边的阀件挡住操作空间。柜体的外壳采用钢板折弯焊接成型，建模时还原了折弯处的圆角、焊接处的拼接结构，门板和柜体之间的密封胶条安装槽也做了对应的结构还原，确保后续生产加工时可以直接参考模型拆解放样，不用二次核对密封结构的尺寸。在实际的场站应用中，这类集成阀组柜体通常布置在加气站的储气区和加气机之间，或者城镇燃气区域调压站的出站端，上游连接储气井或者高压来气管道，下游通过侧面的阀组面板分出多路支管连接到后续的用气设备，

　　柜体本身的防护结构能让阀件在户外环境下达到更长的使用寿命，减少日常维护的备件更换频率。设计时还考虑了柜体的通风需求，柜体下部预留了自然通风的百叶接口，避免万一出现微量燃气泄漏时在柜体内部积聚，满足燃气设备的防爆通风要求，所有的电气接口如果涉及到防爆仪表的安装，都在面板上预留了对应的防爆格兰头安装位置，不用现场额外开孔破坏面板的防护性能。从安装边界的角度来说，柜体的后侧预留了靠墙安装的最小间距，不需要在柜体后侧预留操作空间，所有的操作、维护接口都布置在正面和侧面，能有效节省站场的工艺区占地，在土地资源紧张的城区加气站、区域调压站场景下，这种紧凑的集成结构相比分散布置的阀组支架能节省近三分之一的占地空间。建模过程中对所有的安装配合面都做了公差适配的结构还原，比如门板和柜体的配合间隙、支撑脚的调节余量、面板上接口的伸出长度，都按照实际加工装配的要求做了对应设置，避免模型导入工程图纸后出现装配干涉的问题。
