ASME B16.5 RFWN法兰900磅级规格设计

　　在石油炼化、高压化工输送、长输管线场站这类对管道连接密封可靠性要求极高的工况里，带颈对焊突面法兰的选型与结构设计，直接决定了整套管线系统的运行安全边界。本次涉及的900磅级RFWN法兰，覆盖NPS15至NPS60的全尺寸段，适配高压高温流体输送场景，在实际工程应用中，这类法兰主要承担管线与管线、管线与承压设备、管线与阀门仪表之间的刚性连接功能，依靠突面密封结构配合垫片实现介质无泄漏输送，相比平焊法兰，带颈对焊的结构形式能大幅降低焊缝处的应力集中，适配更高压力等级的工况需求。

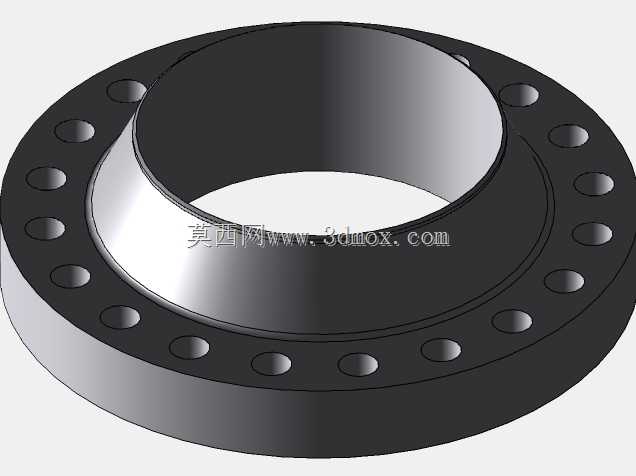

　　从设计思路来看，这类法兰的结构完全遵循ASME B16.5标准的尺寸公差与性能要求，颈部采用渐变圆弧过渡结构，从法兰盘位置向焊接端平滑收窄，目的是让管道运行过程中产生的轴向应力、弯曲应力能够沿着颈部均匀传递，避免应力在焊缝位置集中导致的开裂风险。密封面为突面结构，表面加工粗糙度严格控制在适配缠绕垫片、金属环垫的区间，保证螺栓预紧力施加后，垫片能均匀填充密封面微观间隙，在900磅级对应的额定压力下，不会出现介质渗漏。法兰盘周向均匀分布螺栓孔，孔位的位置度公差经过严格校核，保证现场安装时螺栓能够顺利穿入，不会出现错孔导致的额外安装应力，螺栓孔的数量、孔径随公称通径的增大同步调整，匹配不同通径下所需的螺栓总预紧力，保证密封面的压力均匀分布。

　　从安装边界与尺寸特性来看，NPS15至NPS60的尺寸覆盖范围，能够适配从场站仪表引压小管径管线，到主工艺大口径输送管线的全场景连接需求。不同通径对应的法兰外径、颈部高度、密封面直径、螺栓孔中心圆直径都严格遵循标准要求，焊接端的坡口尺寸适配对应壁厚的管道，现场焊接时能够保证焊透深度符合承压管道焊接规范，不需要额外进行坡口二次加工。在实际选型应用中，这类法兰常与同压力等级的弯头、三通、阀门配套使用，安装时需要注意法兰密封面与管道轴线的垂直度偏差控制，避免偏斜导致的密封面受力不均，螺栓紧固需要遵循对角分次紧固的工艺要求，保证每个螺栓的预紧力偏差在允许范围内，避免运行过程中出现垫片压溃或者预紧力不足的问题。

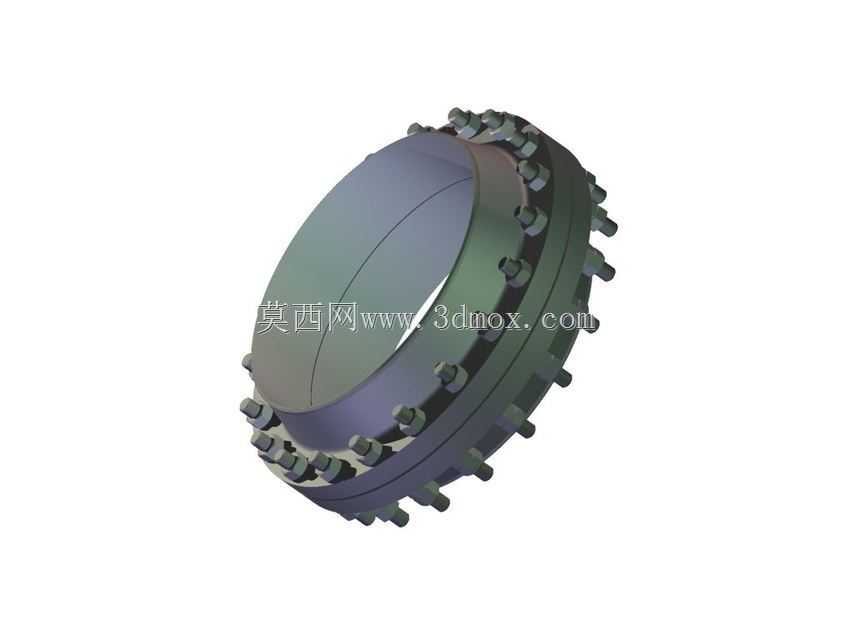

　　在实际工况运行中，这类900磅级法兰能够适配高温高压的油气、蒸汽、化工介质输送场景，颈部的对焊结构相比平焊结构拥有更好的刚度，在管线存在轻微振动、温度交变的工况下，依然能够保持稳定的密封性能，不会因为反复的温度应力变化导致焊缝疲劳失效。突面密封结构的维护成本相对较低，现场检修时只需要更换对应规格的垫片即可重新恢复密封性能，不需要对法兰本体进行二次加工，大幅降低了场站运维的时间成本与物料成本。对于结构设计从业者来说，这类标准法兰的建模过程需要严格把控各尺寸段的公差匹配，尤其是颈部过渡圆弧的曲率、密封面的凸台高度、螺栓孔的位置度，这些细节直接决定了模型导出工程图后是否能够直接用于生产加工，避免出现尺寸偏差导致的现场安装适配问题。在管线三维建模过程中，这类标准法兰模型可以直接装配到对应管线端点，与配套的螺栓、垫片、阀门模型完成干涉检查，提前预判现场安装可能出现的管线碰撞、螺栓空间不足等问题，减少现场施工的整改工作量。
