半自动卡拉什尼科夫步枪机匣结构设计

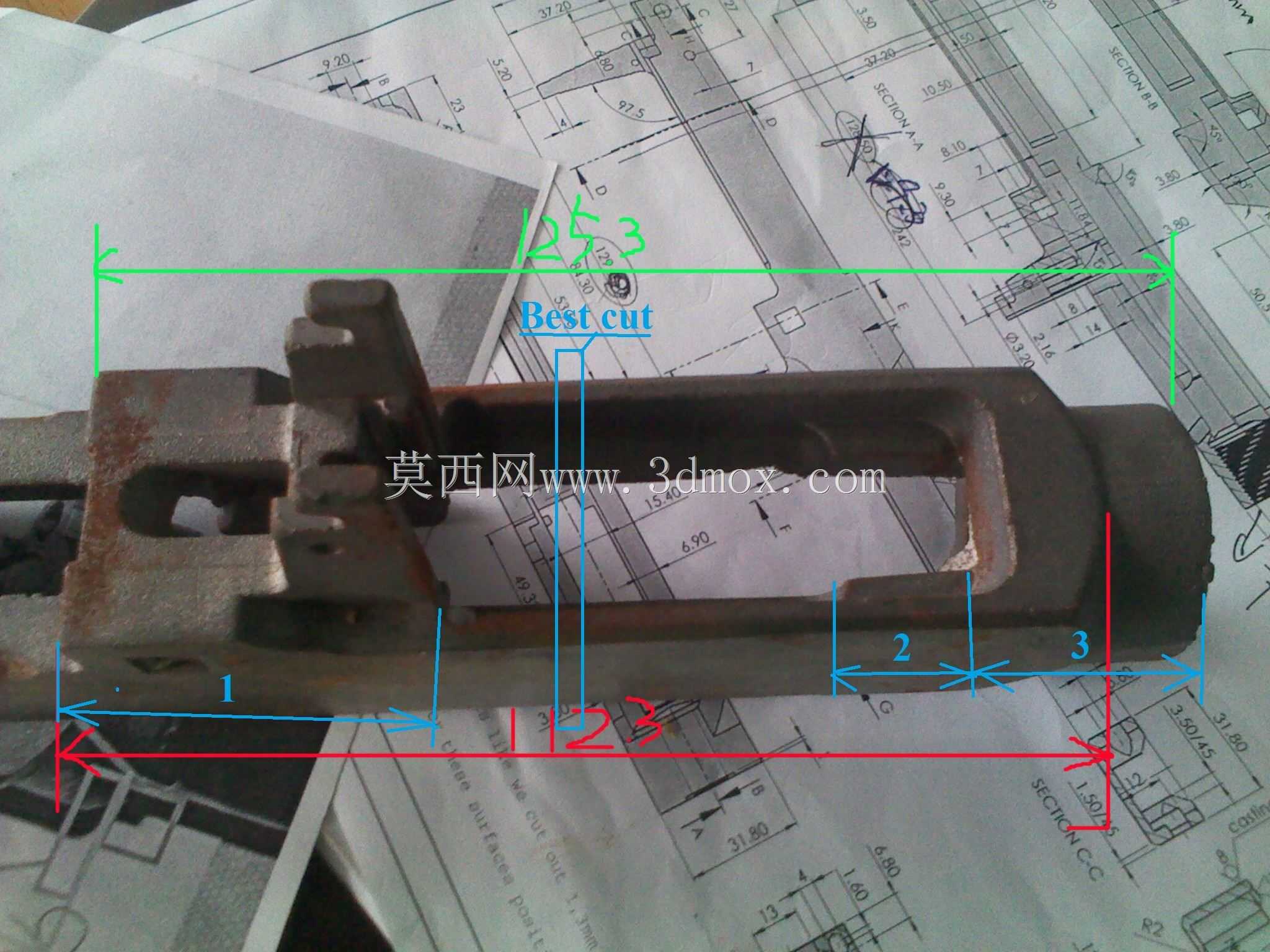

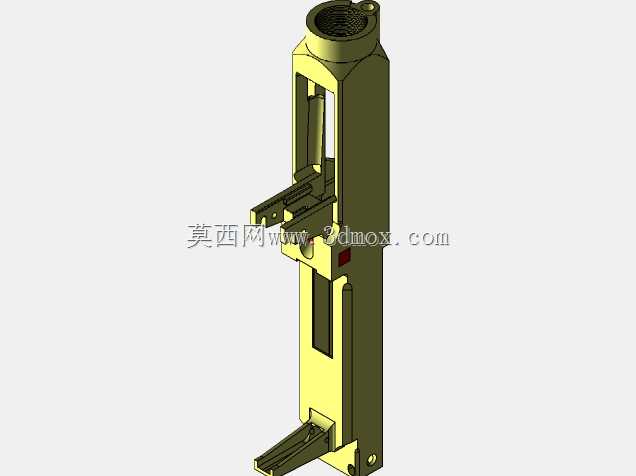

作为枪械核心承载构件，卡拉什尼科夫系列步枪的机匣承担着全枪各部件的定位、连接与受力传导作用，是整枪结构可靠性的核心基础。该半自动型号的机匣采用铸造工艺成型，整体为长条形箱式框架结构，内部预留出自动机往复运动的通长空腔，空腔侧壁设置有对称的导轨凸台，用于为枪机框提供前后运动的导向支撑，凸台的形位公差直接影响自动机运动的平顺性，设计时需保证两侧导轨的平行度误差控制在0.02mm以内，避免自动机运动过程中出现卡滞。机匣上部的枪管安装位设置有同轴定位孔与锁紧螺纹，用于实现枪管与机匣的刚性连接，定位孔与内部自动机空腔的同轴度是保证射击精度的关键尺寸，设计时需将同轴度误差控制在0.03mm范围内，确保弹头在枪管内运动时与自动机的推弹、击发动作保持同轴。机匣下部设置有扳机组件安装槽、弹匣插口与握把连接位，其中弹匣插口的卡扣卡槽尺寸需与标准弹匣的锁止结构完全匹配，保证弹匣插入后锁止可靠，无晃动间隙，避免供弹过程中出现枪弹定位偏差。扳机组件安装槽内预留有多个销轴孔，用于安装扳机、阻铁、连发阻铁（该半自动型号已取消连发结构，对应孔位做封堵设计）、击锤等发射机构零件，各销轴孔的中心距公差需控制在±0.01mm，保证发射机构的动作逻辑准确，无扳机力过大、偶发、不发火等故障。机匣尾部设置有枪托连接榫位，用于固定折叠或固定枪托，榫位的受力面做加厚处理，可承受射击时枪托传递的后坐冲击力，避免长期射击后出现连接部位变形。机匣前端的表尺安装座与机匣一体铸造成型，表尺座上设置有表尺板安装轴孔与游标滑动槽，滑动槽的直线度直接影响表尺装定的精度，设计时需保证槽壁无拔模斜度，表面粗糙度达到Ra1.6以上，确保游标滑动顺畅无卡滞。从安装边界来看，该机匣的外部轮廓需适配护木、机匣盖等外部覆盖件的安装尺寸，两侧的护木卡槽深度与宽度需与护木的定位凸筋匹配，保证护木安装后无松动，机匣盖的前后卡榫位分别对应表尺座上部的卡槽与机匣尾部的弹性卡笋，安装后机匣盖可完全覆盖自动机空腔，避免杂物进入机匣内部影响自动机动作。铸造工艺的选择让该机匣的生产效率大幅提升，相比传统铣削加工的机匣，铸造机匣的材料利用率更高，适合批量生产，设计时在机匣的主要受力部位做了局部加厚处理，非受力部位设置有减重凹槽，在保证结构强度的前提下尽可能控制构件重量，整体重量控制在0.8kg左右，兼顾了强度与便携性。机匣表面的抛壳窗位置做了倒角处理，避免抛壳时弹壳与窗沿发生碰撞导致抛壳故障，抛壳窗的尺寸经过反复校核，可保证不同姿态下弹壳都能顺利抛出，不会出现卡壳问题。快慢机安装位设置在机匣右侧，对应的轴孔贯穿机匣侧壁，快慢机扳动时可带动内部的保险凸块动作，实现保险与发射状态的切换，凸块的行程设计需保证在保险状态下能完全锁止枪机框与扳机，避免意外击发。
