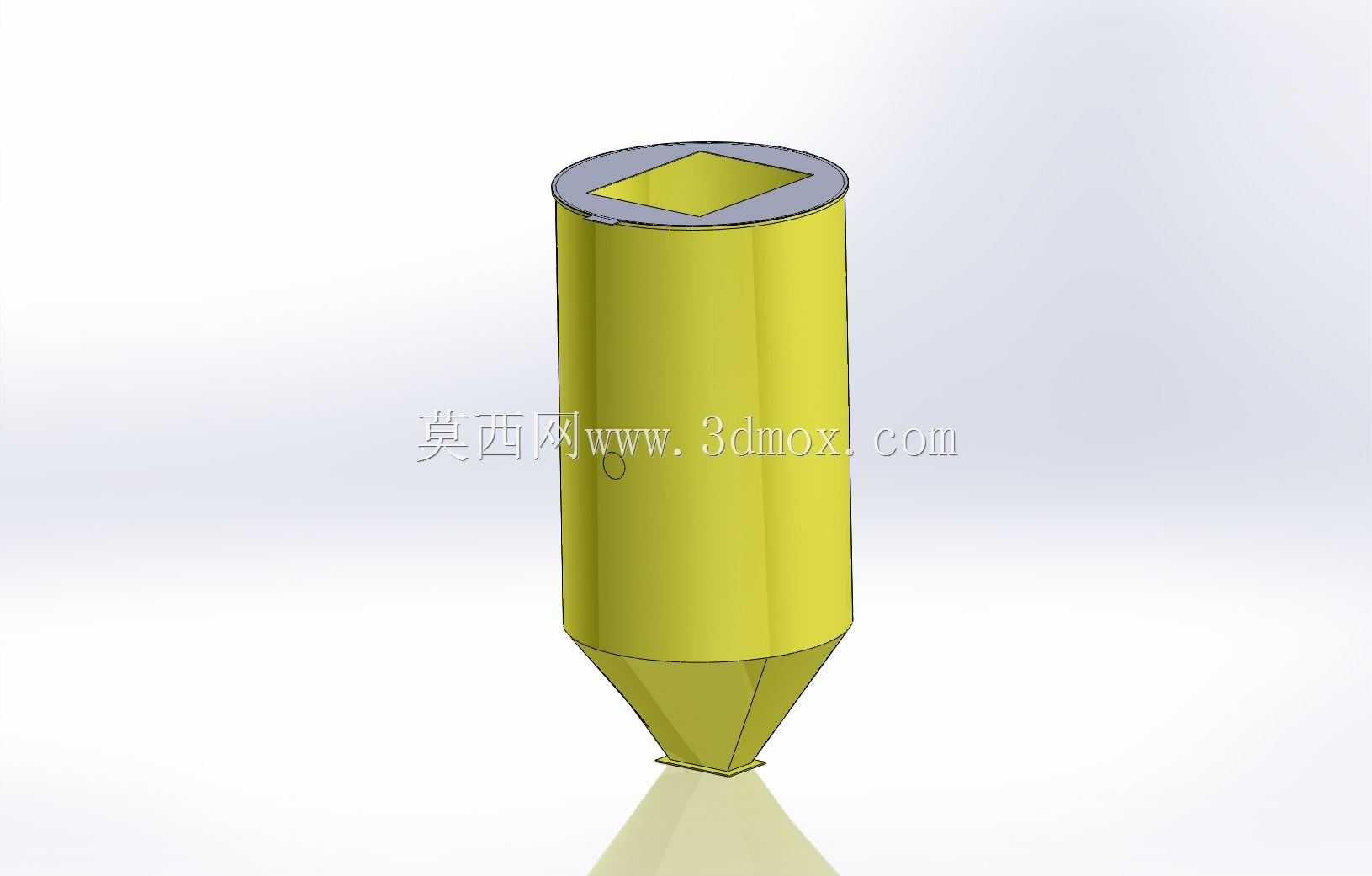

锥底方口物料中转储料筒体结构

　　在散料处理、粉体输送、小型颗粒加工的生产链路里，这类锥底方口的筒体结构是衔接上下工序的常用中转部件，很多人习惯叫它打盹船，本质是靠重力实现物料暂存与顺畅下料的过渡储料单元，不需要额外配置动力推料部件，靠结构本身的倾角设计就能完成物料的自流式排出，在小型配料工位、包装机进料端、振动筛出料转接处都能看到这类结构的应用。从实际使用场景来看，这类筒体不会承担大储量的长期储料任务，更多是作为工序间的缓冲单元，比如上游粉碎设备出料速度存在波动时，筒体可以临时容纳一定量的物料，避免下游输送或者计量设备出现断料、溢料的情况；如果是对接人工投料工位，上方的方口结构也能适配人工倒料的操作范围，减少物料撒漏的概率。

　　设计这类结构的时候，首先要考虑的是锥段的倾角取值，不同物料的安息角存在差异，比如流动性好的塑料粒子、粮食谷物，锥段倾角只要大于物料安息角3到5度就能保证顺畅下料，不会出现物料挂壁残留的问题；如果是流动性稍差的粉体，比如面粉、工业石粉，倾角还要适当加大，必要时还要在锥段外壁预留振动器的安装位，避免物料架桥堵塞。筒体上部采用圆形直段设计，一方面是圆形截面的环向刚度更好，相同壁厚下比方形筒体的抗变形能力更强，承受物料侧压力的时候不容易出现鼓胀变形，加工的时候也更容易卷制成型，焊缝数量更少；另一方面直段部分是主要的储料容腔，直段高度决定了单次暂存的物料容积，设计的时候要匹配上下游设备的产能差，比如上游设备每分钟出料20升，下游设备每分钟处理15升，那直段的有效容积至少要覆盖10分钟左右的产能差，才能起到有效的缓冲作用，不需要频繁启停上游设备。

　　顶部的方口结构是对接接口的设计，很多车间的上方出料溜槽是方形截面，方口对接的时候不需要做方圆变径的额外转接件，直接用快装卡箍或者法兰螺栓就能固定，安装对位的时候更方便，方形接口的密封边加工也更简单，平面密封的可靠性比弧面密封更容易保证，不会出现对接处漏粉的问题。底部的小口是出料端，尺寸要匹配下游设备的进料口口径，不能出现出料口过大导致下游设备进料过载，也不能过小导致下料流量不足，一般出料口的尺寸要大于物料最大粒径的3到5倍，避免大颗粒物料卡在下料口位置造成堵塞。

　　从安装边界来看，这类筒体一般是通过上部直段外壁的焊接支耳固定在设备机架上，支耳的位置要选在直段靠近顶部的位置，避开锥段和直段的衔接焊缝，因为装满物料的时候，直锥衔接处的应力是最大的，支耳如果焊在这个位置，长期承重容易出现焊缝开裂的问题；支耳的数量一般是3到4个，均匀分布在筒体外壁，每个支耳的承重能力要按照筒体满载总重量的1.5倍来设计，预留足够的安全系数，避免设备运行时出现震动导致支耳变形。筒体的壁厚选择也要根据储存物料的密度来定，比如储存密度小于1g每立方厘米的轻质物料，用1.5毫米厚的不锈钢板或者冷轧钢板就足够，如果是储存密度更大的矿砂、金属粒子，壁厚要加到2到3毫米，必要时还要在直段外壁加焊加强筋，提升筒体的结构刚度。

　　实际生产中这类结构还要考虑内部的光洁度要求，如果是用于食品、医药行业的物料中转，筒体内壁要做抛光处理，焊缝位置要打磨平滑，不能有卫生死角，避免物料残留滋生细菌；如果是用于工业普通物料，内壁只要做除锈喷漆处理就可以，不需要过高的表面精度。另外设计的时候还要注意，锥段和直段的衔接位置要做圆弧过渡，不能出现直角折边，直角位置很容易积存物料，时间长了会出现物料板结，影响下料顺畅度，圆弧过渡的半径一般取5到10毫米，既能避免积料，也不会给卷制焊接加工带来太大难度。很多新手设计这类结构的时候容易忽略出料口的法兰连接尺寸，往往做完筒体才发现和下游设备的接口对不上，还要二次返工，所以在建模初期就要把上下游的对接尺寸全部确认清楚，包括接口的螺栓孔位、密封槽尺寸，都要和对接设备完全匹配，减少现场安装的调整工作量。
