大功率防水散热型收音机外壳结构设计

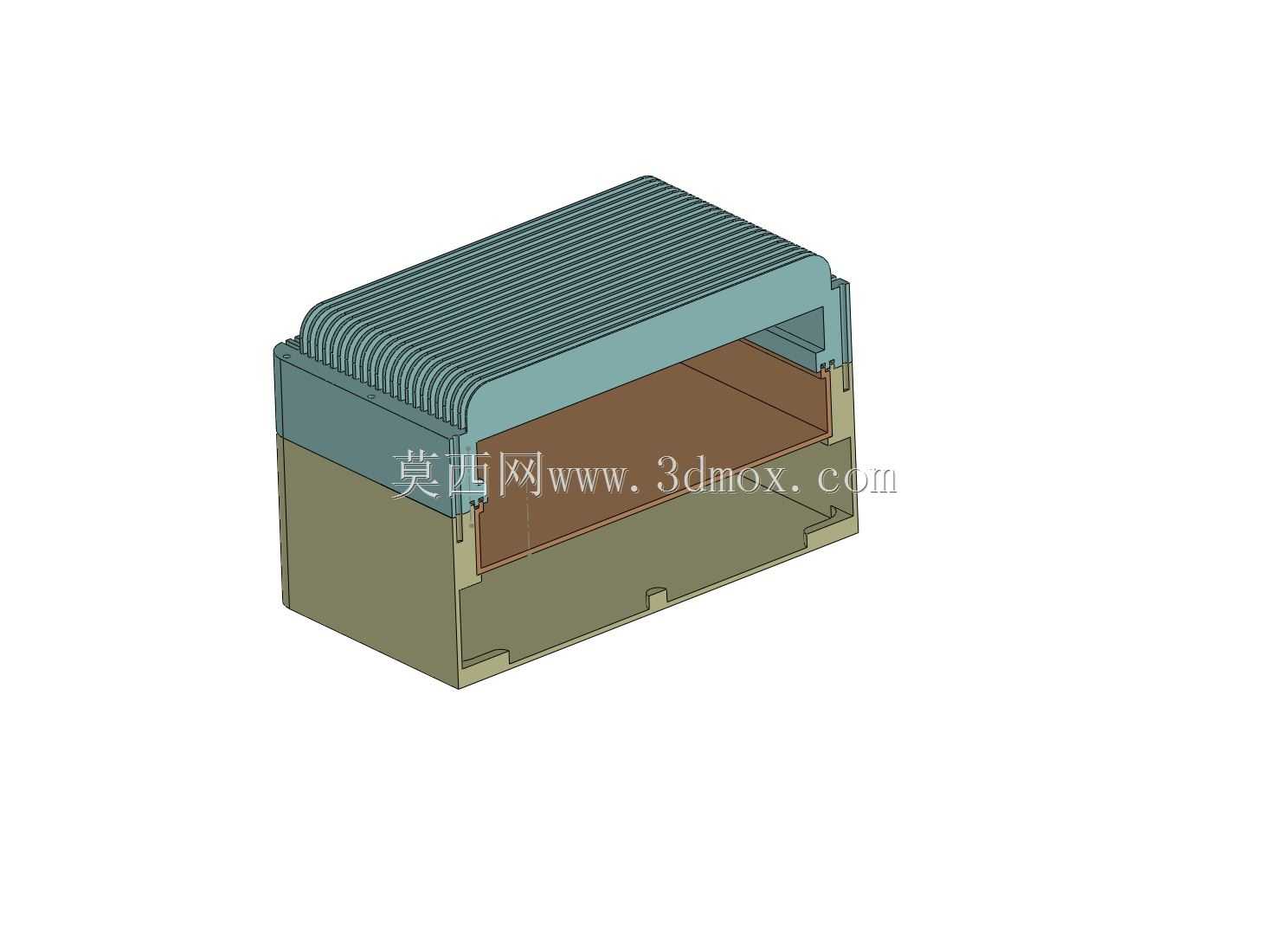

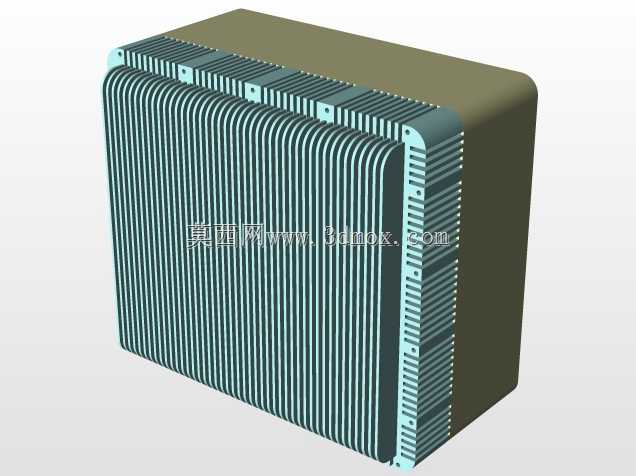

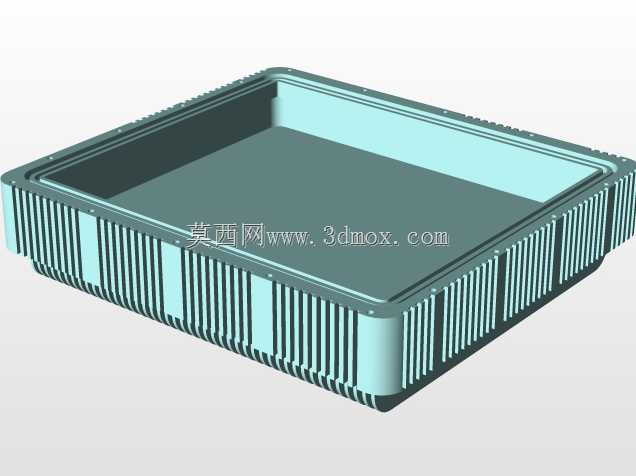

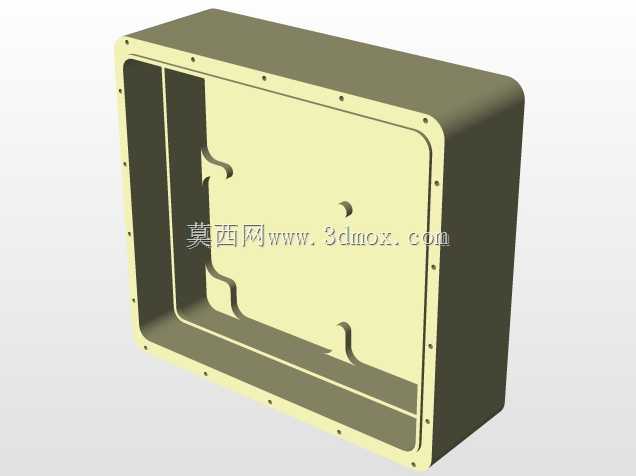

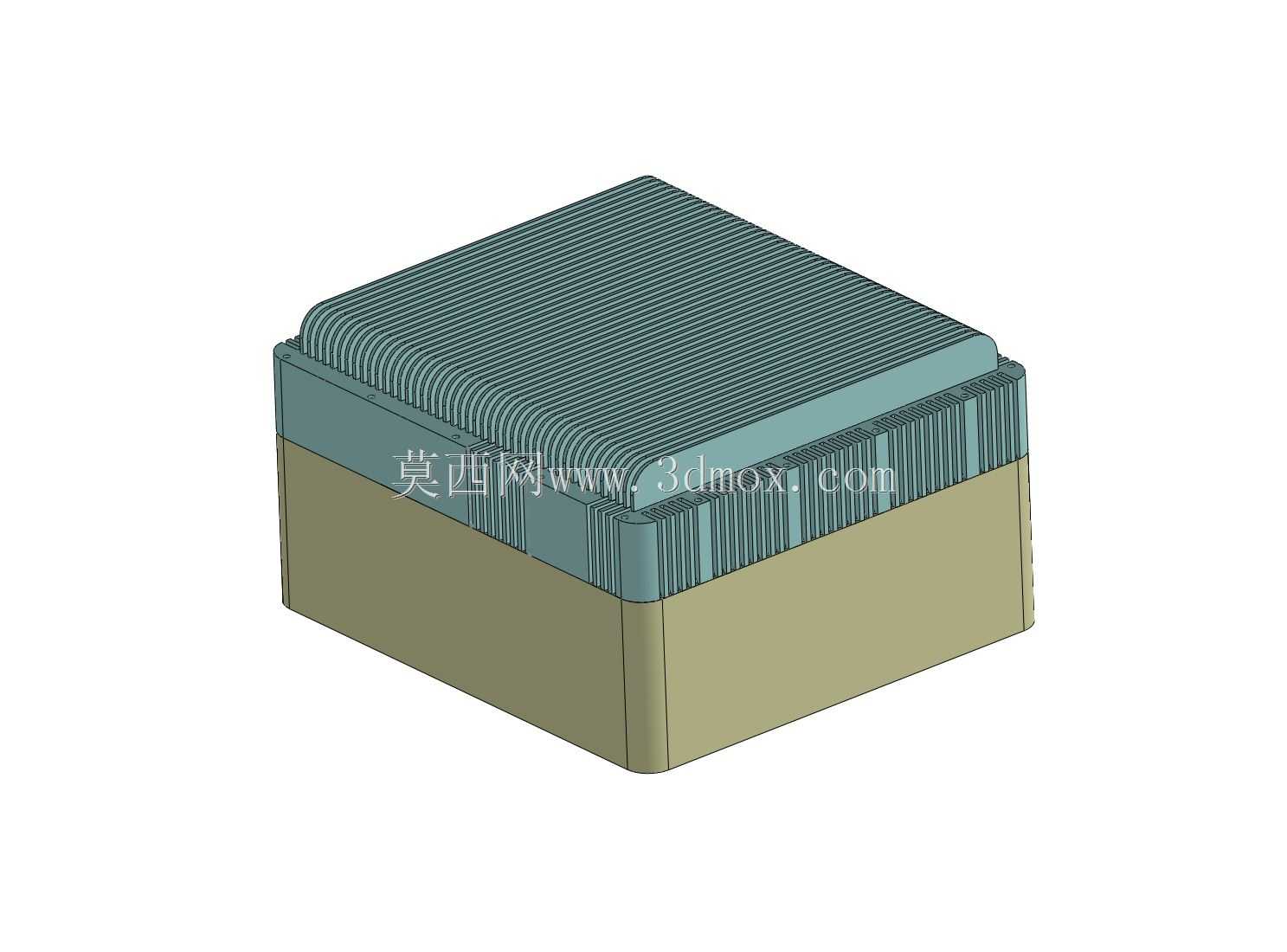

这款壳体针对户外大功率数字收音设备开发，核心解决长期野外作业场景下的设备防护与热管理痛点，适配林区防火巡护、矿区应急通讯、沿海渔业调度这类长时间暴露在复杂环境的使用需求，区别于普通消费级收音机的轻薄外壳设计，整体结构优先保障恶劣工况下的可靠性。从结构分层来看，壳体采用上下扣合的两段式设计，下半部分为设备核心电路、功放模块的容纳腔，腔体内壁预留了PCB板安装螺柱的定位凸台，凸台高度统一设置为3mm，既可以避免电路板直接贴合壳底造成的凝露短路风险，也能在电路板与壳壁之间留出足够的走线空间，方便射频模块、电源模块的线束排布，腔体内侧边缘做了连续的密封槽设计，槽宽1.8mm，适配直径2mm的硅橡胶密封圈，上下壳扣合后密封圈压缩量控制在25%左右，可满足IP65级别的防水要求，能够抵御暴雨喷淋、短时浸水的工况，不会出现壳体内部进水损坏电路的问题。上半部分壳体是散热结构的核心载体，整个顶面与侧围上半段都设计了等间距的平行散热鳍片，鳍片厚度1mm，鳍片间距2mm，鳍片高度从顶面中心向侧围逐步过渡，既保证了散热面积最大化，也避免了鳍片突出过多造成的运输、安装过程中的磕碰损坏，这种环绕式的鳍片布局，相比单一顶面散热的结构，散热效率提升40%以上，能够将大功率功放模块工作时产生的热量快速导出，避免设备长时间满功率工作时出现过热降频、元器件寿命缩短的问题，鳍片表面做了细微的圆角处理，没有尖锐棱角，不会在装配、维护过程中划伤操作人员。壳体的安装边界设计充分考虑了不同场景的固定需求，下壳底部预留了四个M3规格的安装沉孔，孔位间距按照通用车载设备、固定基站的安装尺寸设置，既可以通过螺丝直接固定在设备安装支架上，也可以搭配背胶、扎带实现临时点位的快速固定，壳体的边角全部做了R5的圆角过渡，没有直角结构，一方面可以降低跌落时的应力集中，提升壳体的抗冲击性能，另一方面也能减少密封结构的边角缝隙，提升整体防水可靠性。在设计过程中，针对壳体的壁厚做了反复优化，主体壁厚统一设置为2.5mm，既保证了壳体的结构强度，在1米高度自由跌落至水泥地面时不会出现开裂、变形的问题，也不会因为壁厚过厚造成注塑成型时的缩痕、翘曲缺陷，散热鳍片的根部做了0.3mm的圆角过渡，避免注塑时出现应力集中导致的鳍片断裂问题，上下壳的扣合位置设计了错位的止口结构，除了密封槽之外，止口的配合间隙控制在0.1mm，既可以方便装配时的定位，也能在密封圈老化的情况下，通过止口的迷宫结构阻挡大部分水汽、灰尘进入壳体内部，形成第二道防护屏障。这款壳体的内部空间预留了足够的冗余，除了容纳常规的收音电路、功放模块之外，还可以根据需求加装备用电池模块、蓝牙通讯模块，不需要额外修改壳体结构，适配不同配置的产品衍生需求，壳体的外表面没有多余的装饰结构，所有的结构特征都服务于功能需求，鳍片的方向顺着设备常用的安装方向设置，在户外使用时可以顺着气流方向提升自然对流的散热效果，即使在没有主动散热风扇的情况下，也能保证设备长时间稳定工作。针对不同的使用环境，壳体的材质可以选用耐候性ABS或者PC+ABS合金，在低温环境下使用时可以选用添加了抗UV剂的材质，避免长期日晒造成的壳体变脆、褪色问题，壳体的上下壳连接采用周向均匀分布的自攻螺丝固定，螺丝孔位都设计在密封槽的外侧，不会因为螺丝穿孔破坏壳体的密封性能，每个螺丝孔位都做了沉头设计，螺丝装配后不会突出壳体表面，避免影响设备的安装与外观平整度。
