钢格栅焊接池盖结构设计方案

这款钢格栅池盖主要应用于市政排污管网、工业厂区污水处理站、地下车库集水井、生产车间废水收集池等场景的井口覆盖，日常使用中既需要承载行人、轻型作业车辆的通行荷载，也要满足排水、通风的过流需求，同时要避免大块杂物落入池内造成管路堵塞，还要方便运维人员定期开启开展池内清淤、设备检修作业。

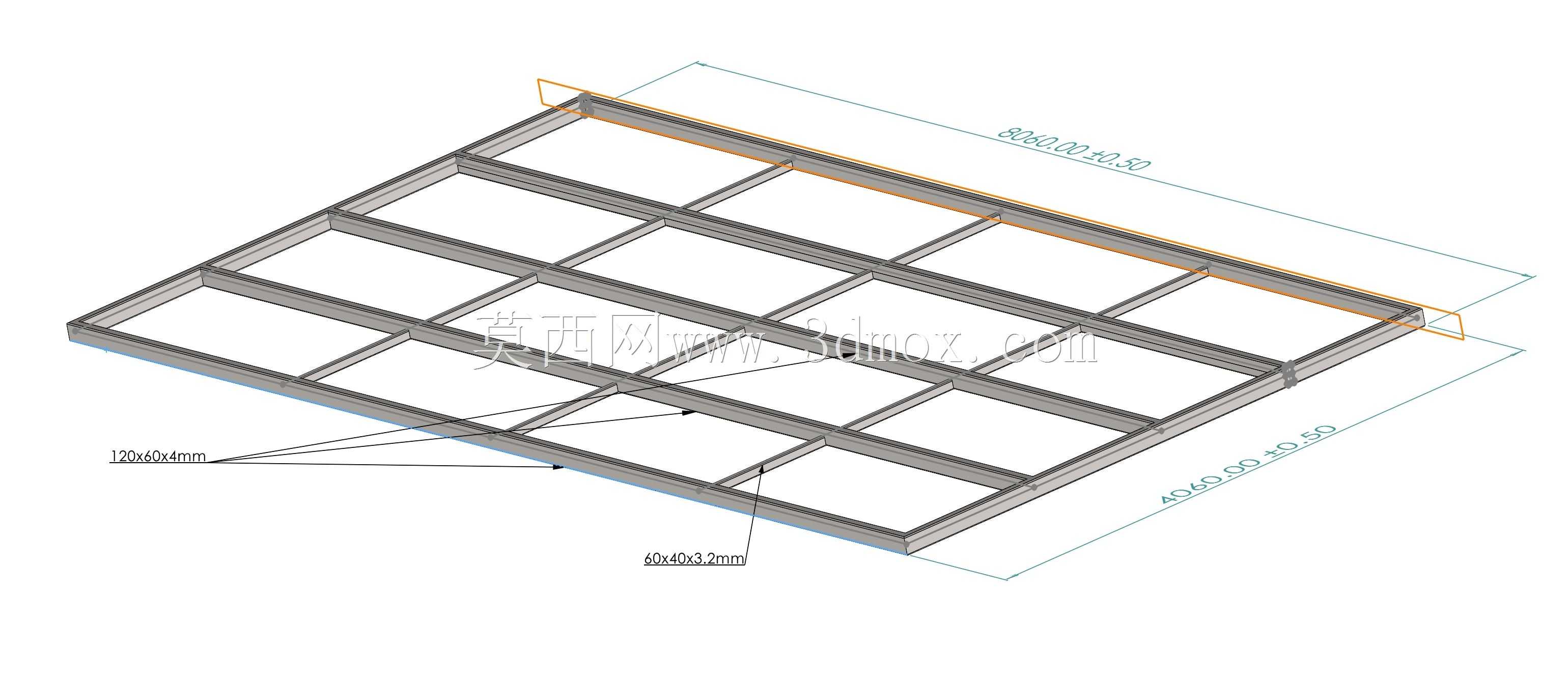

从结构设计逻辑来看，整体采用框架加内部格栅的焊接式结构，外围边框采用规格较大的矩形型钢焊接成整体矩形外框，作为整个盖板的承载基础，外框的尺寸匹配常规池口的安装支座，安装时直接搁置在池口周边的混凝土承重台或者预埋钢支座上，不需要额外做复杂的连接固定，既保证安装后的稳定性，也能在需要开启时直接通过吊装工具移位。内部的格栅条采用等间距排布的设计，不同位置的格栅条根据受力方向匹配对应规格的型钢，沿荷载传递方向布置的主受力格栅条采用截面尺寸更大的矩形管，垂直于主受力方向的连接筋采用更小规格的型钢，所有连接节点均采用满焊工艺处理，焊接后打磨掉焊渣与突出的焊瘤，保证盖板表面平整无凸起，避免通行时绊倒行人，也防止尖锐边角划伤作业人员。

尺寸设计上，整体外轮廓的长宽尺寸适配常规中型池口的安装边界，安装后盖板边缘与池口支座的搭接宽度满足承重要求，不会因为局部搭接不足出现受力后倾覆的风险。格栅条之间的净间距经过合理核算，既保证足够的过流面积，在雨季或者废水排放峰值时不会因为格栅过密造成表面积水，也能控制缝隙宽度，避免常规尺寸的杂物、作业工具意外掉落池内，同时防止行人行走时鞋跟卡入缝隙造成安全隐患。格栅条的截面高度根据设计荷载取值确定，保证在额定均布荷载下，格栅的最大挠度符合结构安全要求，长期使用不会出现明显的下弯变形，延长整体使用寿命。

实际使用过程中，这种焊接式钢格栅池盖相比传统的铸铁盖板，自重更轻，单人配合简单工具即可完成移位操作，同时钢材的焊接结构整体性更好，不会出现铸铁件受冲击后易碎裂的问题，后期如果局部出现变形或者损坏，也可以通过焊接补焊的方式快速修复，不需要整体更换，运维成本更低。表面可以根据使用场景做对应的防腐处理，比如在潮湿易腐蚀的污水处理场景，可以做热浸镀锌或者环氧防腐涂层，提升抗锈蚀能力，在有防滑需求的场景，可以在格栅表面焊接防滑纹或者附加防滑钢板，提升通行的安全性。

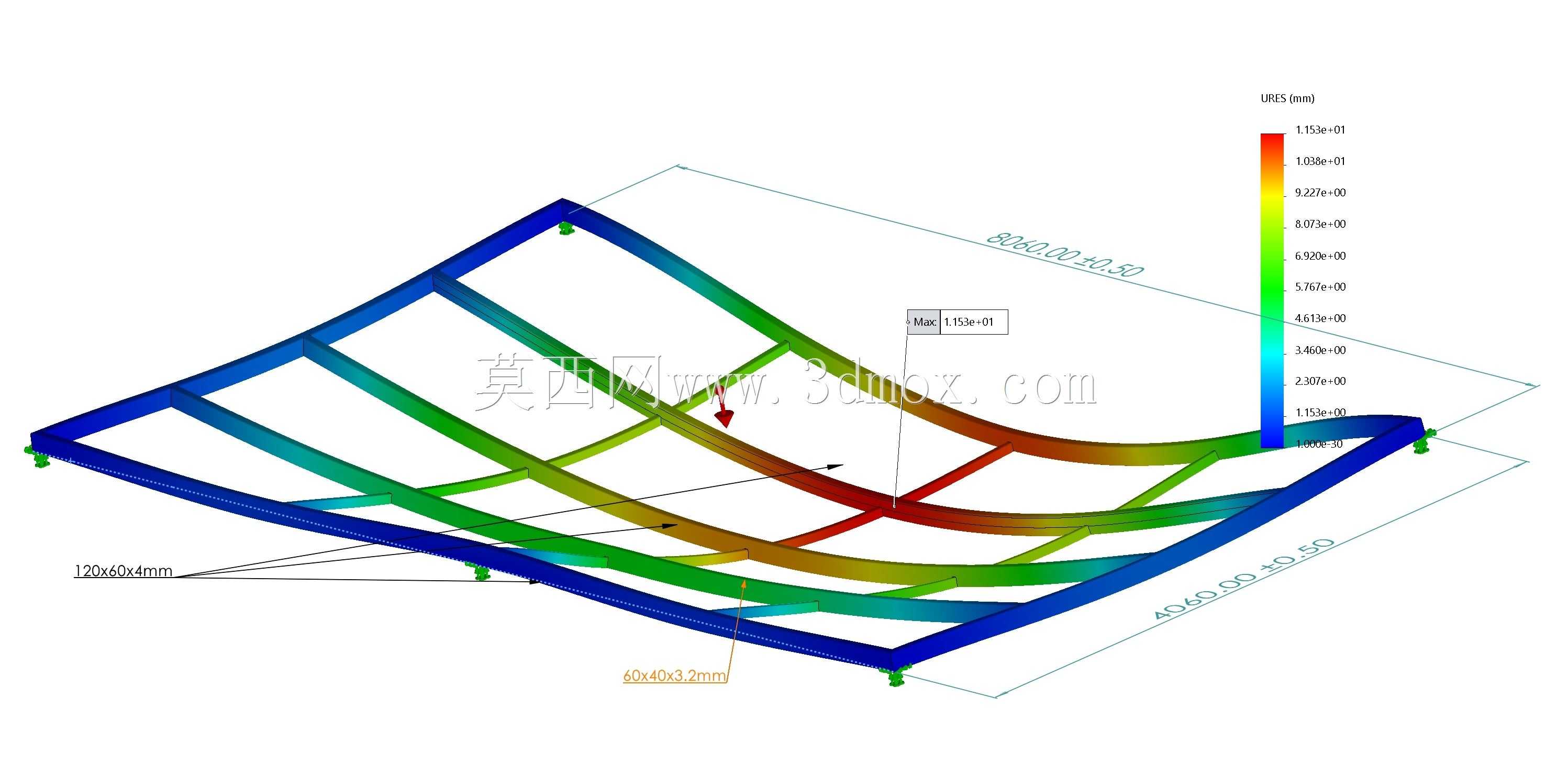

设计过程中需要重点校核几个关键受力点：首先是外框边框的抗弯强度，当荷载作用在盖板中部时，边框作为主要的受力传递构件，需要将上部荷载均匀传递到周边的支座上，避免局部应力集中造成边框变形；其次是内部格栅条的节点焊接强度，要保证在局部集中荷载作用下，格栅条不会从边框上脱焊，连接筋不会出现开焊脱落的情况；最后是整体的抗扭性能，当盖板受到偏载作用时，整体结构不会出现明显的扭曲变形，保证盖板与支座始终保持贴合状态，不会出现一端翘起的安全隐患。另外在尺寸公差的控制上，外框的长宽尺寸需要预留合理的安装间隙，避免因为混凝土池口施工误差造成盖板无法顺利安放，间隙值控制在合理范围内，既保证安装顺畅，也不会因为间隙过大造成盖板移位。
