3D打印透明外壳球轴承结构设计

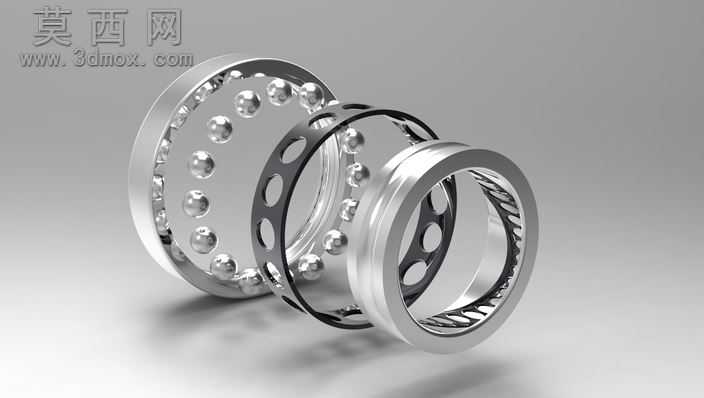

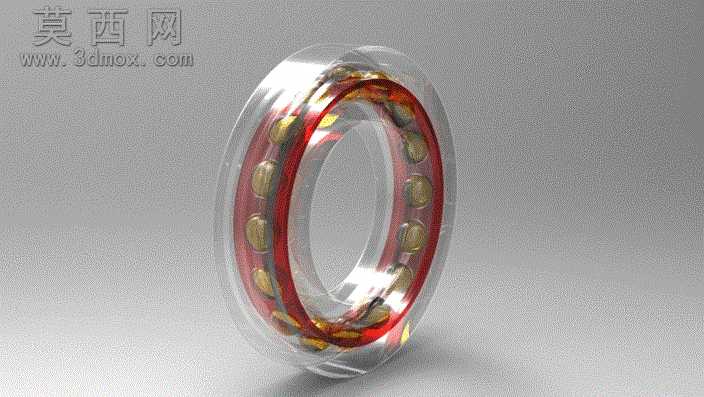

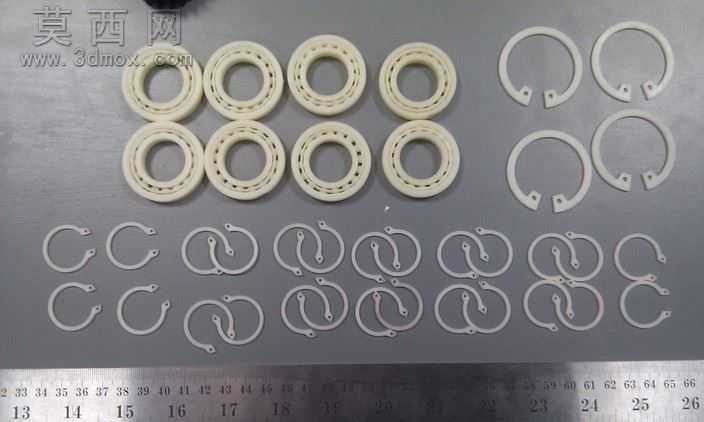

本作品为适配3D打印工艺设计的球轴承结构，整体采用同轴回转体构型，从内到外依次设置内圈滚道、滚动钢球、保持架与透明外圈结构，在建模阶段严格遵循FDM熔融沉积成型的工艺约束，对所有环形曲面做了0.182mm层厚对应的阶梯误差补偿，将最小可成型壁厚控制在0.1778mm以上，避免打印过程中出现薄壁翘曲、填充不足的缺陷。建模过程中先以基准轴为核心搭建内圈的滚道曲面，通过回转命令生成内圈基体，对滚道与钢球的接触位置做了相切约束，保证滚动体装配后拥有均匀的接触间隙，避免转动卡滞。保持架采用兜孔式结构，每个兜孔的弧度与钢球球面做匹配设计，既可以限制钢球的轴向窜动，又预留了足够的转动间隙，建模时对保持架的连接筋做了圆角过渡，减少打印过程中的应力集中。外圈采用透明材质设计，在渲染阶段为其赋予高透光率的ABS塑料材质，调整折射指数与表面粗糙度参数，还原透明PLA/ABS耗材打印后的通透质感，能够直观展示内部钢球的排布与运转状态；内圈与保持架采用红色ABS材质参数，钢球赋予抛光金属材质，通过光影对比突出轴承的层次结构。设计过程中充分考虑3D打印的装配特性，所有配合面预留了0.2mm的打印间隙，无需后续二次加工即可完成手动装配，成品可直接用于3D打印机功能验证、机械原理教学演示场景。模型对所有尖锐棱边做了R0.3mm的倒角处理，既避免打印过程中出现锐边翘边，也提升了成品的握持安全性。整体结构完全适配桌面级FDM3D打印机的成型范围，无需额外添加支撑结构即可完成打印，有效降低了打印耗材消耗与后处理工作量，可作为机械基础件教学、3D打印工艺验证的典型案例。
