轻型手动棘轮紧线器结构设计

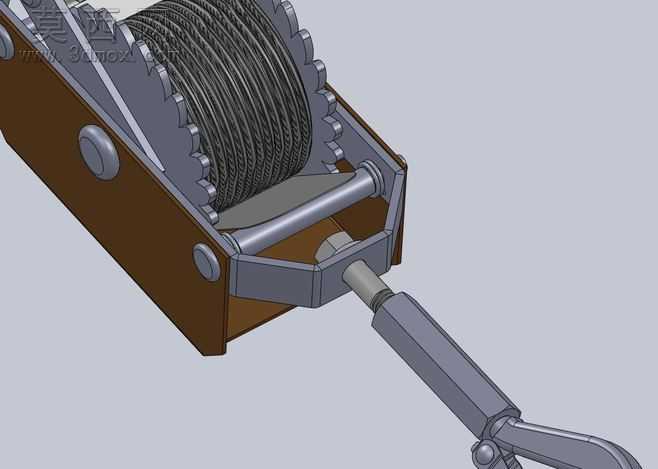

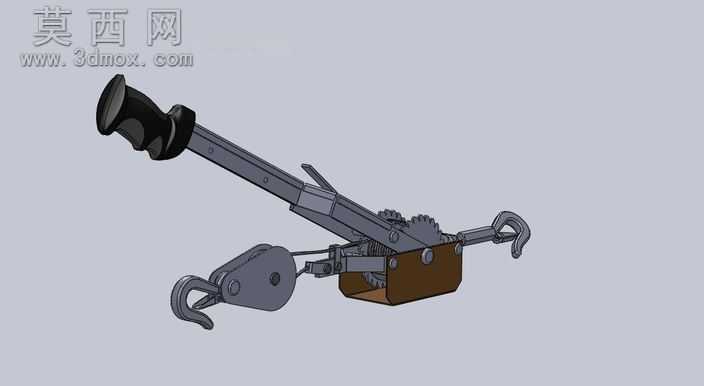

本模型为轻型手动棘轮紧线器，整体采用三维参数化建模完成，完整还原了产品的全部装配结构与零部件细节。建模过程中首先梳理产品的功能逻辑：该工具主要用于电力线缆架设、货物捆绑等场景下的张紧作业，依靠棘轮棘爪的单向传动特性实现拉力的逐级累积与锁止，避免张紧后出现回松失效的问题。模型构建从核心传动部件开始，首先完成棘轮与棘爪的齿形参数匹配设计，确保齿面啮合顺畅、锁止可靠无打滑，齿部的倒角与过渡圆角都按照实际加工工艺做了还原，避免建模中出现尖锐棱角不符合生产实际的问题。接下来完成绕线卷筒、传动齿轮组的建模，齿轮的模数、齿宽参数经过匹配校核，保证手柄输入的扭矩能够通过齿轮组放大后传递到卷筒，实现较小的手柄操作力即可获得足够的张紧拉力。手柄部分采用符合人体工学的曲面造型，表面做了防滑纹理设计，握持区域的弧度贴合手掌形态，长时间操作不易产生疲劳。两端的吊钩采用带安全卡扣的结构设计，建模时还原了卡扣的扭转弹簧结构，确保吊钩挂接后不会意外脱开，提升作业安全性。主体框架采用钣金折弯结构建模，还原了板材的折弯圆角、焊接连接位的细节，各部件之间的装配间隙都按照实际装配公差做了预留，保证虚拟装配下无干涉问题。材质渲染阶段，金属部件分别赋予了不同的表面处理效果：棘轮、齿轮等传动件做了发黑处理的哑光金属质感，框架钣金件做了喷塑的磨砂棕褐色材质，手柄部分赋予了防滑橡胶的哑光黑材质，吊钩部分做了镀锌亮面金属质感，不同材质的区分清晰，能够直观分辨各部件的功能与加工工艺。模型还包含了完整的装配约束关系，可实现手柄扳动、棘轮转动、棘爪跳动、吊钩伸缩的运动仿真，能够直观演示紧线器的工作过程，可用于产品结构展示、作业原理教学、生产加工参考等场景，各零件都可单独导出用于工程图的生成，具备较高的实用参考价值。
