多组管路排布配套夹持固定机械手夹结构

　　在规模化流体输送、物料管线集中布设的工业场景中，多根平行管路的有序固定与快速拆装一直是现场安装与后期运维的核心痛点，这套配套的夹持结构正是针对这类场景开发的实用组件，可同时适配常规输送料管、可开发类多规格管路的夹持需求，解决传统管卡单组固定效率低、排布间距难统一、多层布设时支撑强度不足的问题。从实际应用场景来看，这类夹持结构可覆盖车间集中供料管线排布、自动化生产线流体管路分层架设、设备外接多组介质输送管固定等工况，尤其是在需要同时布设十数根平行管路的场景下，相比传统单个管箍逐个固定的方式，该结构可实现成组管路的同步定位，大幅压缩现场安装的工时，同时保证各管路之间的预留间隙一致，避免管路相互挤压摩擦造成的外壁磨损，也给后期管路检修、

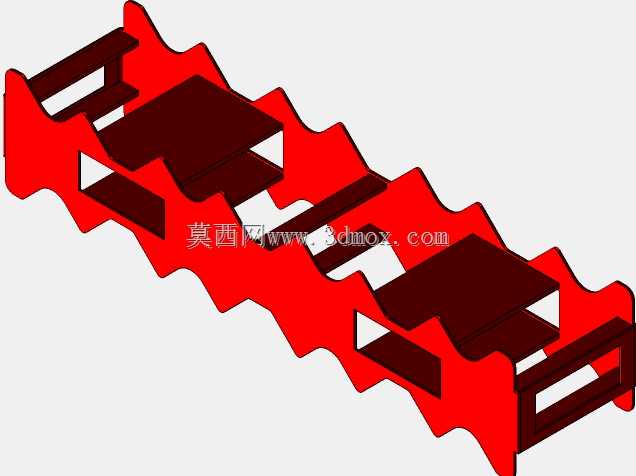

　　单根更换留出足够的操作空间。从功能特性上看，该夹持结构采用对称式卡爪设计，每一组卡爪可同时卡合两根平行管路的外壁，卡爪内侧做了与管路外径匹配的圆弧贴合面，安装后与管路外壁的接触面积远大于常规单点管卡，可有效分散夹持应力，避免薄壁管路被夹变形的问题；相邻卡爪之间通过一体化的连接筋做刚性连接，整体形成连续的支撑梁结构，多层布设时上下层的夹持组件可通过侧边的定位结构对齐，保证整排管路的直线度，不会出现单根管路偏移错位的情况。设计过程中优先考虑了安装边界的适配性，整套夹持组件的厚度控制在常规管路安装预留的支撑空间范围内，不会额外占用过多的管线布设通道，卡爪的圆弧半径做了适配公差设计，可兼容一定外径误差范围内的同规格管路，

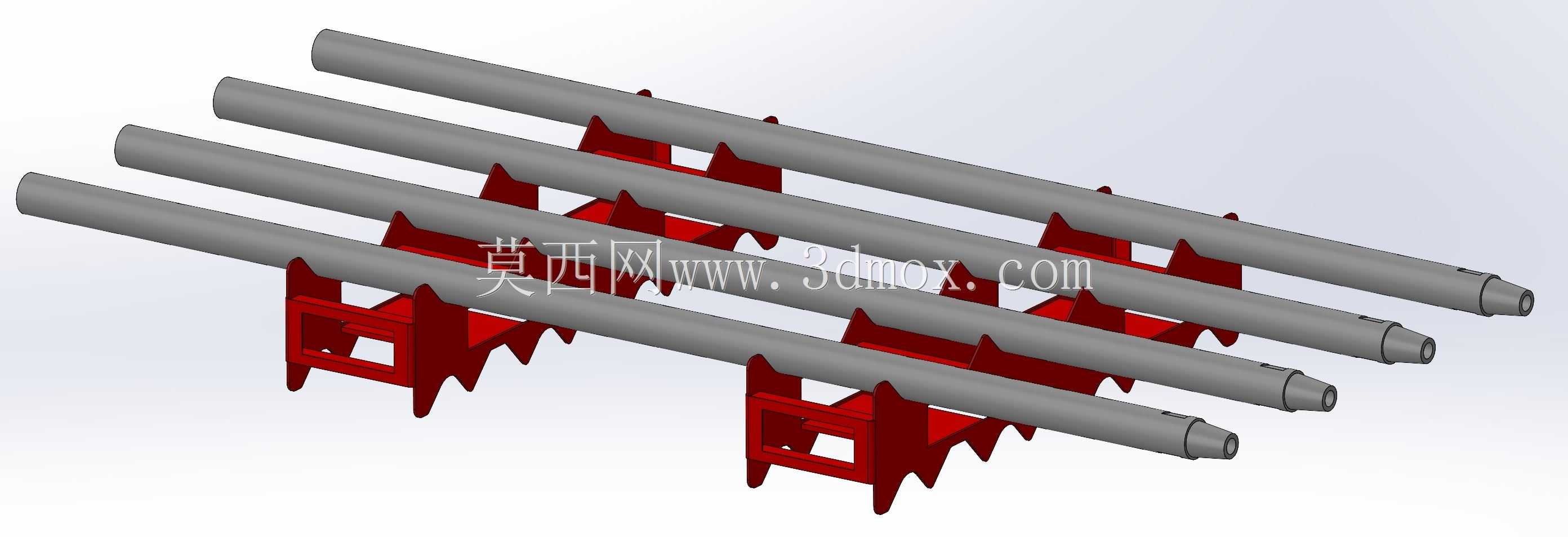

　　不需要针对每根管路的尺寸偏差单独调整夹持件；同时在卡爪的非贴合面做了加强筋结构，在保证整体夹持强度的前提下尽可能削减了不必要的实体结构，降低组件自身重量，减少对管路支撑点的额外载荷。在外形尺寸的匹配上，单组夹持单元的长度适配常规管路支撑点的布设间距，相邻支撑点之间的管路不会因为跨距过大出现下垂变形的问题，组件的安装孔位采用标准化的间距设计，可直接适配市面通用的C型钢、铝型材支架的安装槽，不需要额外做打孔适配，现场安装时只需要将管路依次卡入卡爪的圆弧槽内，再通过紧固件将夹持组件固定在支撑支架上即可完成整排管路的固定，相比传统安装方式可减少六成以上的紧固件使用量，也降低了后期紧固件松动造成的管路移位风险。针对可开发管的适配需求，

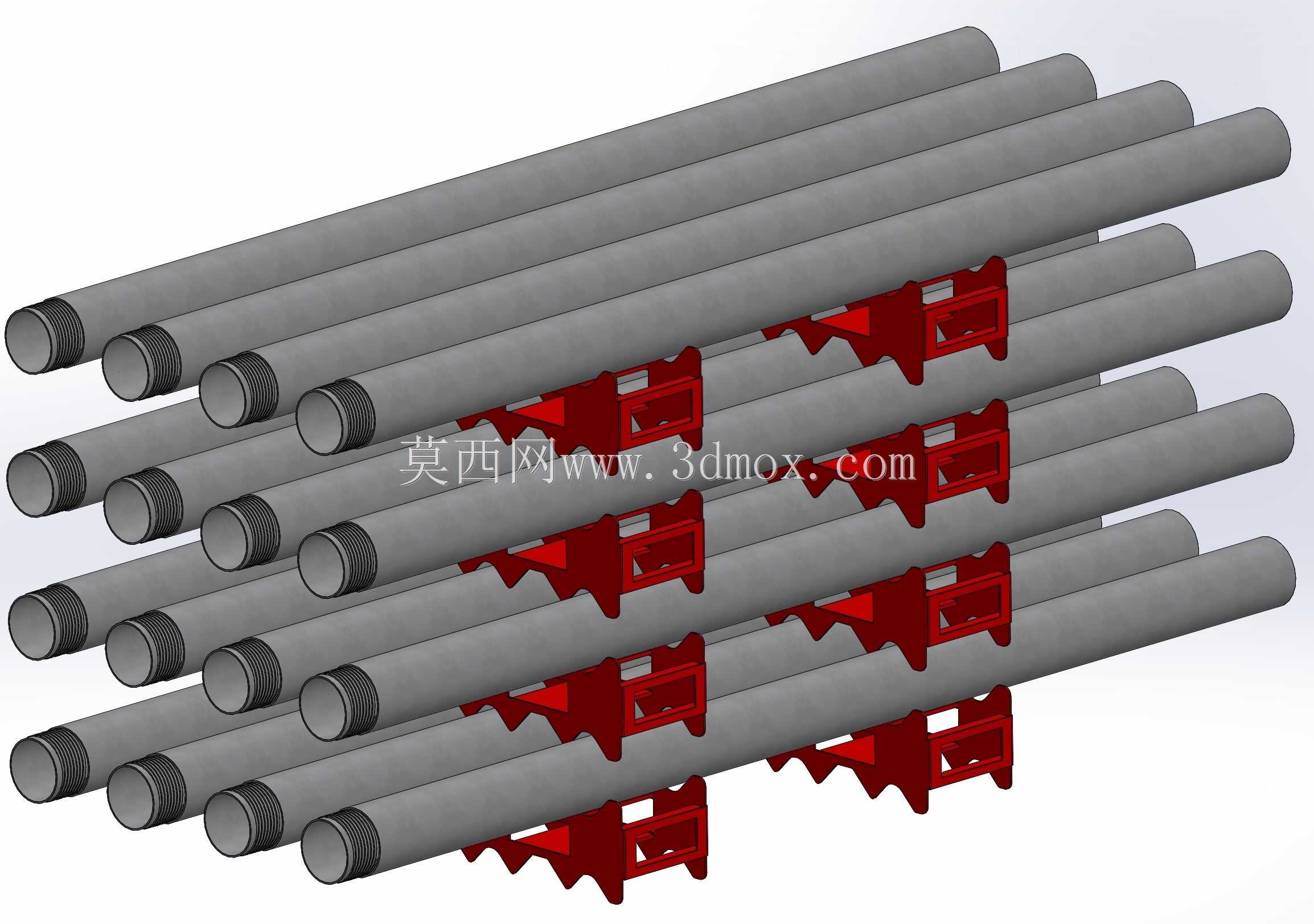

　　卡爪结构预留了少量的形变余量，当管路需要做小角度的位置调整或者外接接头时，不需要完全拆卸夹持组件，只需要松开少量紧固件即可实现单根管路的小范围位移调整，调整完成后重新锁紧即可恢复固定强度，不会影响整排其他管路的固定状态。在多层管路布设的场景下，该夹持结构的上下层定位面可直接叠装，不需要额外增加层间支撑件，叠装后每层管路的中心距保持一致，整体管线排布整齐规范，也方便后期做管线标识、介质流向标注等运维工作，避免多管路场景下的管线识别混乱问题。从结构受力的角度来看，整套夹持组件的载荷传递路径清晰，管路的自重以及输送介质产生的动载荷会通过卡爪的贴合面均匀传递到连接筋结构上，再通过两端的安装点传递到支撑支架上，不会出现局部应力集中的问题，长期使用下不会出现卡爪断裂、连接筋变形的情况，可满足长期连续生产场景下的管路固定需求。
