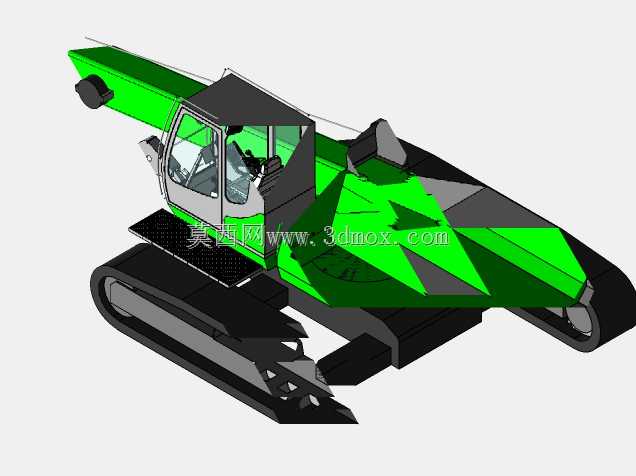

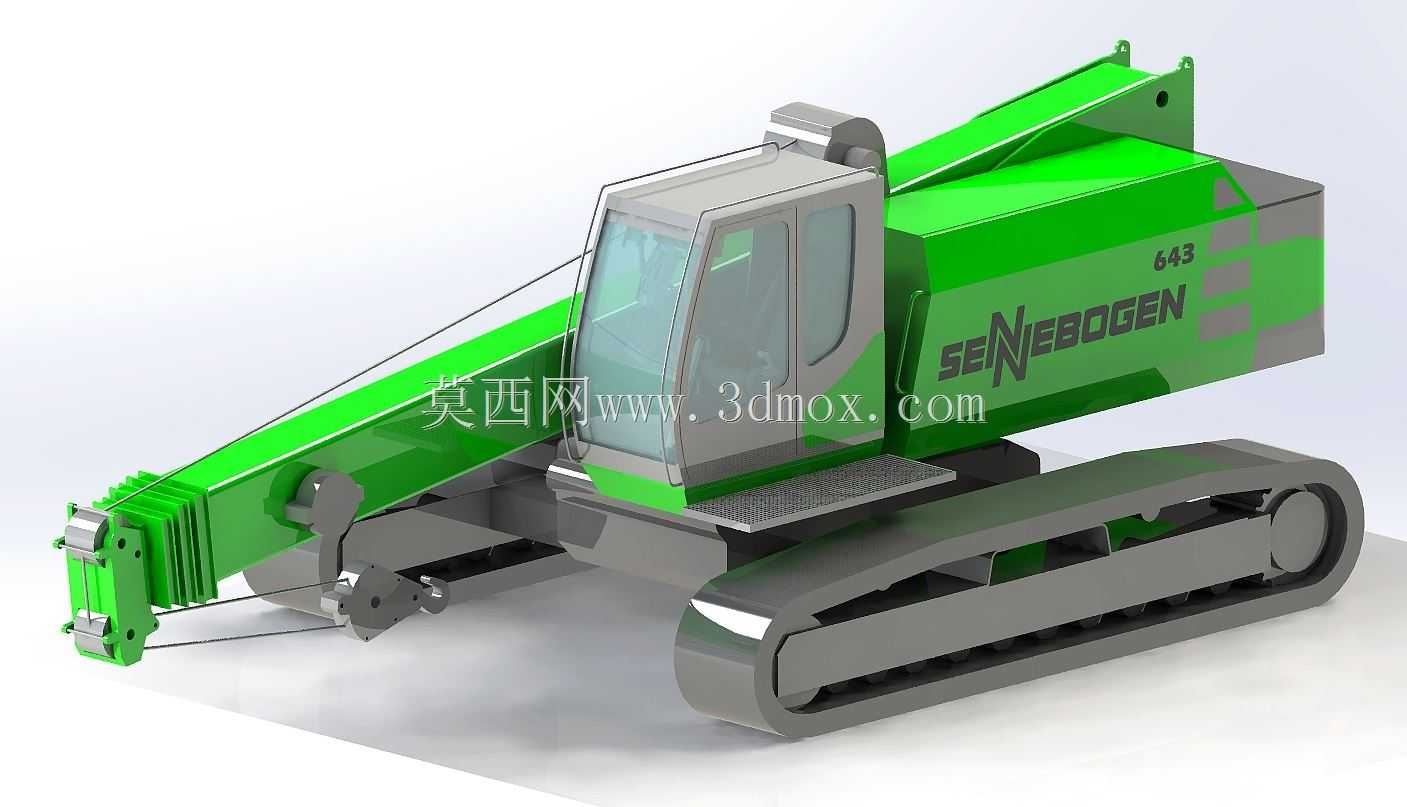

这款履带式伸缩臂起重设备的三维结构还原,覆盖了设备从行走底盘到作业端的全部核心结构,可直接用于结构校核、作业工况模拟、改装方案验证等工程场景。在散货码头的装卸作业、冶金厂区的设备检修吊装、城市管网施工的狭窄场地物料转运、风电项目的小型构件吊装等场景中,这类履带伸缩臂设备凭借接地比压小、可带载行走、臂架伸缩无需额外组装的特性,适配性远高于同吨位轮式起重机,尤其在松软泥泞的施工场地,履带底盘的通过性优势能够直接减少场地硬化的额外成本,缩短施工准备周期。

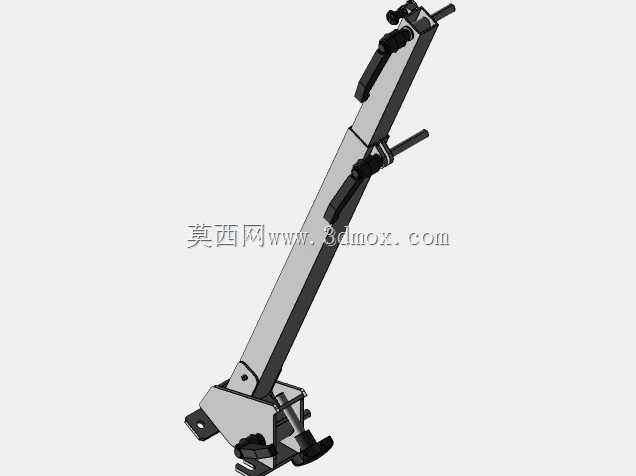

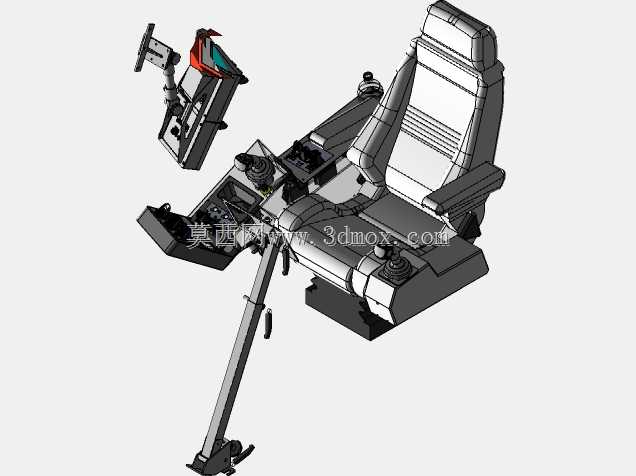

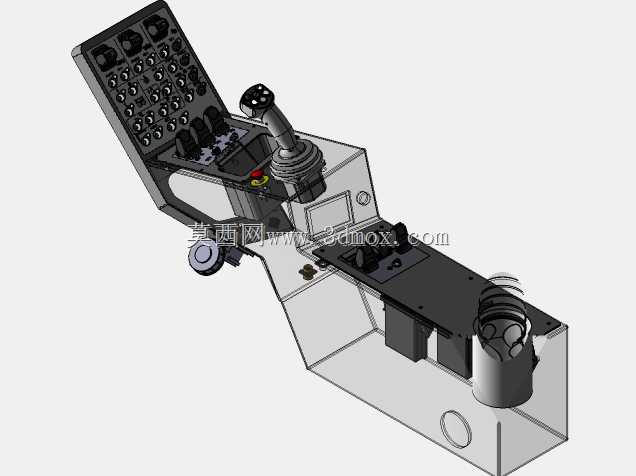

从功能特性来看,该设备的核心作业单元为多节箱型伸缩臂架,臂架截面采用渐变式设计,根部采用加厚高应力钢板焊接,向臂头方向逐步减薄板厚,在保证臂架全伸状态下抗弯刚度的同时,尽可能降低臂架自身重量,提升有效起升载荷。臂架内部的伸缩油缸、钢丝绳排绳结构、滑块导向机构都做了完整的结构还原,每节臂的搭接长度、滑块安装位置都参考了实体设备的设计规范,避免建模时出现臂架失稳的结构逻辑错误。上车部分集成了动力舱、操纵室、变幅油缸支座、回转支承连接结构,操纵室采用前倾式大视野设计,前挡玻璃下沿延伸至操作人员腰部高度,侧窗覆盖臂架变幅的全角度视野范围,方便作业人员实时观察吊钩与吊物的位置,减少吊装盲区。动力舱的散热格栅、舱门开合结构、维护预留空间都按照实体设备的布局还原,能够直观看到发动机、液压泵组、控制阀组的安装位置,方便做维护空间校核、液压管路走向排布的设计验证。
行走底盘采用钢制履带板搭配四轮一带结构,驱动轮、导向轮、支重轮、托链轮的安装位置与履带张紧行程都做了参数化还原,履带架与下车架采用可伸缩式连接结构,作业时可将履带架外伸扩大支撑跨距,提升整机稳定性,转场运输时可缩回履带架,缩小整机宽度,满足平板拖车的运输宽度要求。下车架的中央回转接头安装位、行走马达安装法兰都做了精准的结构匹配,可直接用于行走液压系统的布局设计。
设计思路上,整个模型采用自顶向下的装配逻辑,先确定整机的作业半径、额定起重量、起升高度等核心参数,再反向推导臂架截面尺寸、变幅油缸推力、回转支承承载能力、履带接地长度等核心结构参数,每个部件的连接关系都符合实际装配逻辑,没有出现干涉、安装位不匹配的问题。比如变幅油缸的上下铰点位置,经过了力矩平衡校核,保证在最小工作幅度、最大起重量的工况下,油缸推力在额定承载范围内,同时臂架的最大仰角不超过80度,避免出现后倾失稳的风险。操纵室的安装位置做了减震支座的预留,与上车架的连接点避开了动力舱的振动传递路径,减少作业时的振动对操作人员的影响。

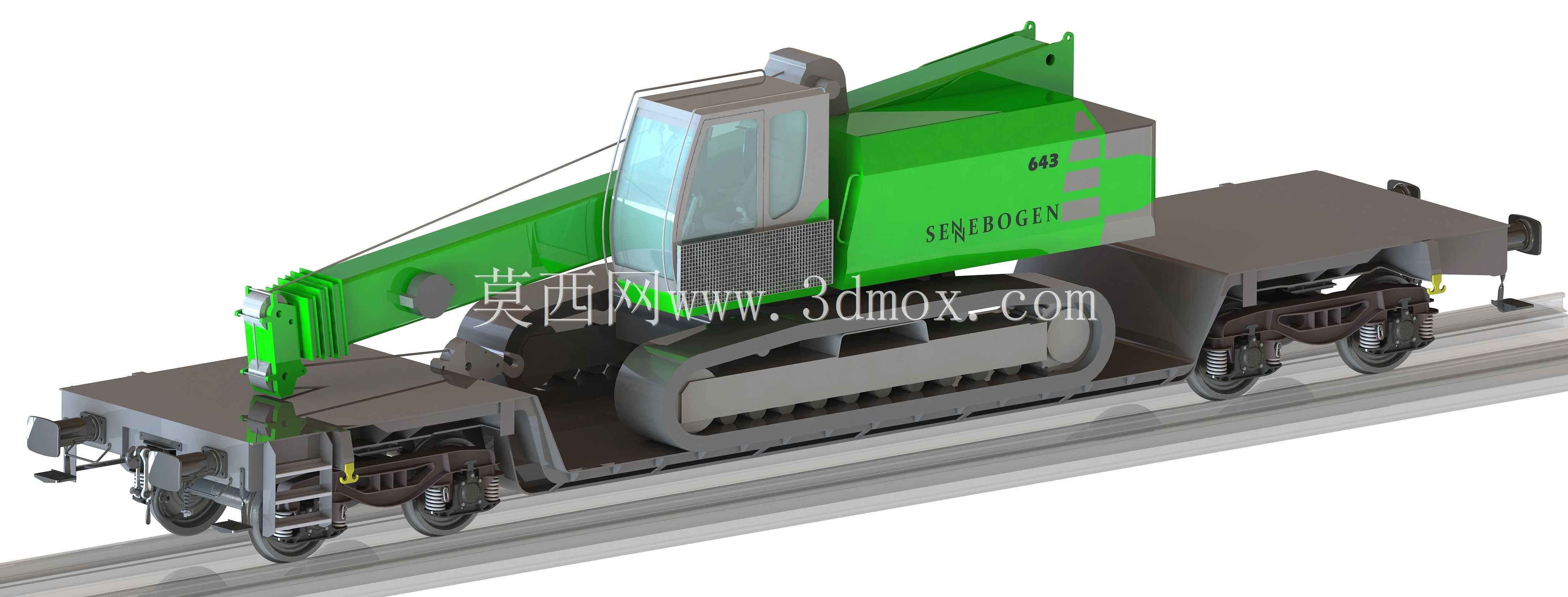

从安装边界与外形尺寸来看,整机在运输状态下,臂架全部缩回并平放于履带架上方,整机长度控制在12米以内,宽度在履带缩回状态下为3米,高度为3.2米,满足公路运输的尺寸限值要求。作业状态下,履带架外伸至最大宽度4.8米,支重轮接地长度为4.2米,整机接地比压控制在0.08MPa以内,可在承载力较弱的软土地面直接作业。臂架全伸状态下总长度为43米,搭配副臂时最大起升高度可达60米,最小工作幅度为3米,此时额定起重量为40吨,全伸臂最大工作幅度为40米时,额定起重量为2.5吨,覆盖了多数中小型吊装作业的载荷与幅度需求。吊钩滑轮组的倍率可根据起重量需求调整,最大倍率为8,搭配单绳拉力10吨的起升绞车,可满足重载吊装需求,小倍率状态下可提升起升速度,适配轻载快速作业场景。整个模型的结构细节还覆盖了臂头的过卷保护装置、卷扬机构的排绳器、履带架的侧护板、上车的走台板与护栏等附属结构,所有部件的安装位置都预留了足够的操作空间,比如动力舱的舱门打开角度可达120度,方便维护人员更换滤芯、检修管路,走台板的宽度预留了600mm的通行空间,符合工程机械的安全设计规范。
