操纵器管机械结构三维设计

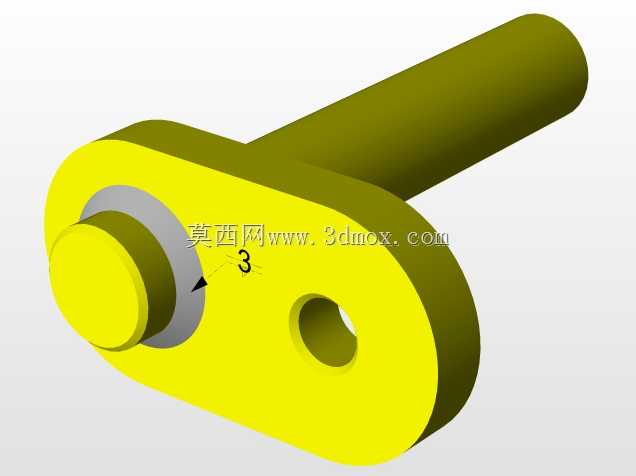

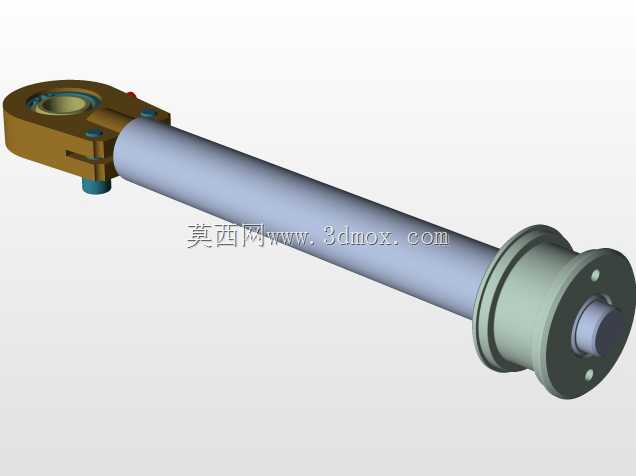

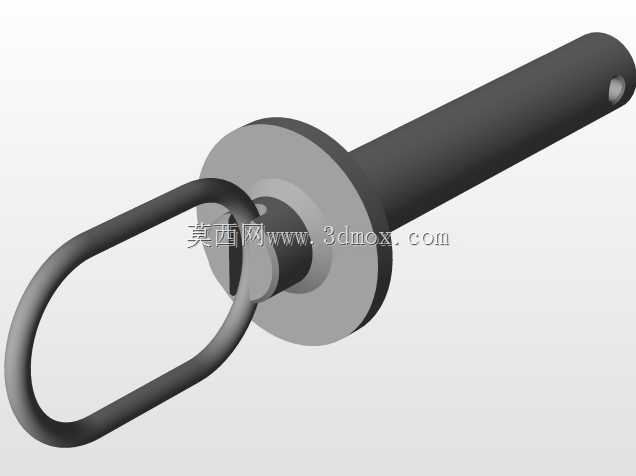

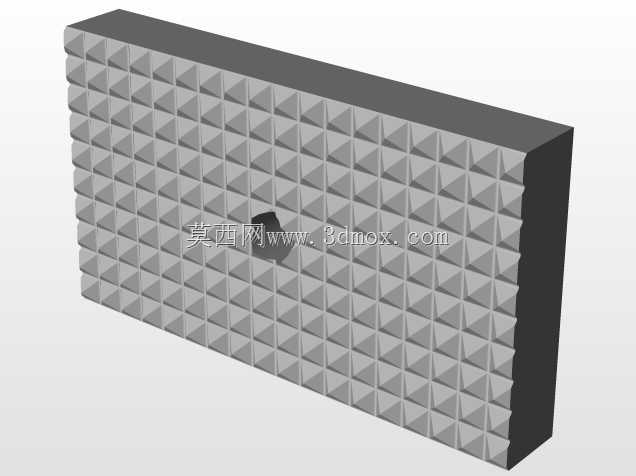

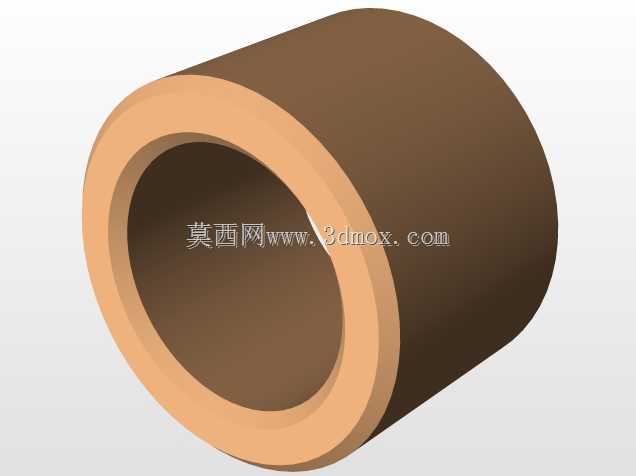

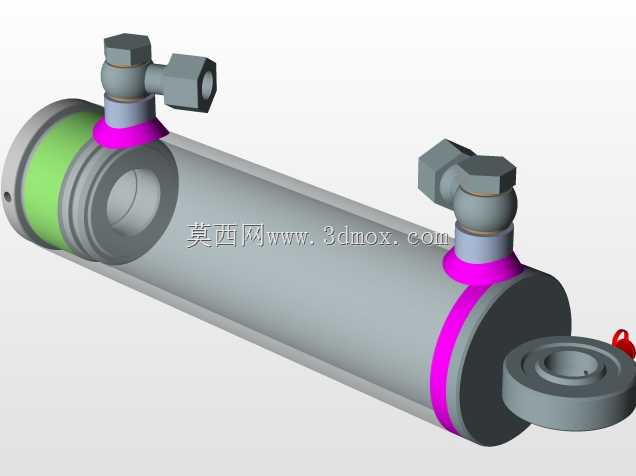

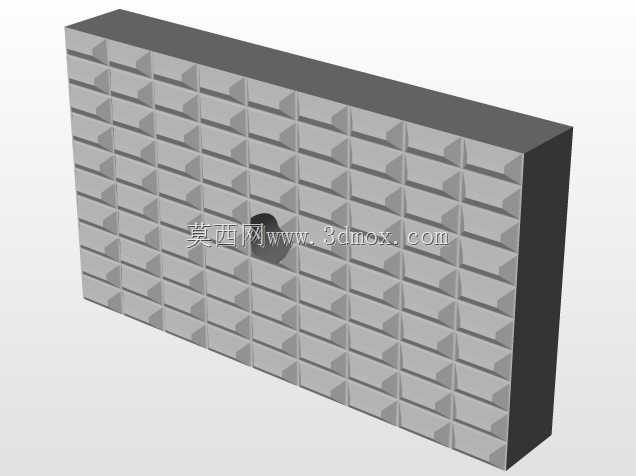

　　在各类手动操纵的工业设备、工程机械操纵系统中，操纵器管是传递操纵力、连接操纵端与执行机构的核心受力杆件，这类零件常见于行走机械的换挡操纵、工业设备的手动调节机构、专用工装的手动锁止结构中，承担着把操作人员的手部操纵力无偏差传递到末端执行组件的作用，其结构合理性直接影响操纵手感、传动精度与长期使用的可靠性。从结构细节来看，该零件采用长杆与端座一体化的结构设计，长杆部分为等直径圆柱结构，表面做光滑处理，既可以在配套的导向套中做轴向滑动，也可根据安装需求绕自身轴线做小角度回转，杆部的长度根据操纵行程的边界做匹配设计，保证全行程范围内不会出现杆端脱出导向结构、或是与周边相邻零部件发生运动干涉的问题。端座部分采用带安装孔的异形法兰式结构，

　　不同于常规圆形法兰，该端座轮廓为非对称的切边外形，这种设计一方面是为了适配安装位置的狭小空间，避让周边的固定结构，另一方面切边结构可以起到周向防转的作用，装配后无需额外增加防转销，即可限制端座自身的回转自由度，保证操纵力传递过程中不会出现端座跟转导致的行程偏差。端座中心位置设置有同轴的凹台结构，该凹台用于和操纵机构的铰接轴配合，凹台的深度与直径公差按照间隙配合的要求设计，既保证铰接转动时无卡滞，也不会因为配合间隙过大导致操纵过程出现旷量，端座侧面标注的尺寸基准，是加工时的关键定位参考，保证杆部轴线与端座铰接孔轴线的位置度符合设计要求，避免装配后出现别劲、卡滞的问题。设计这类零件时，首先要明确操纵系统的受力边界，

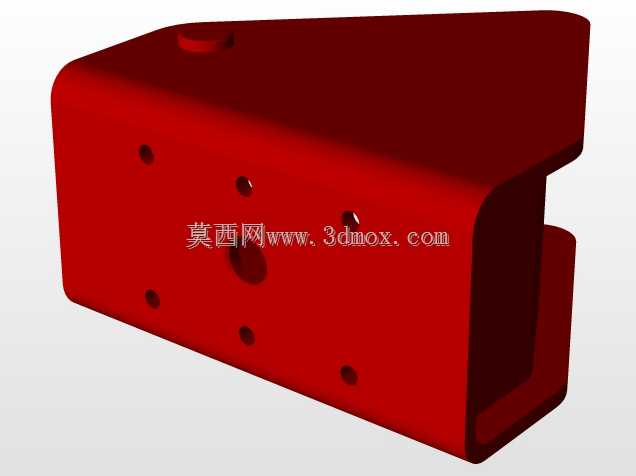

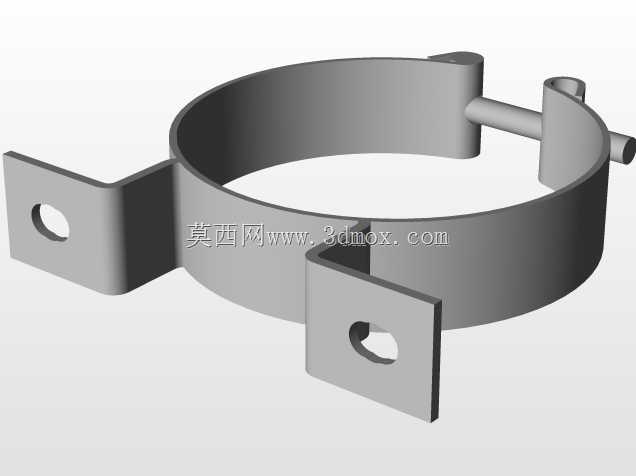

　　正常手动操纵的作用力一般在几十牛到上百牛区间，若存在冲击载荷则需要额外校核杆部的抗弯强度与端座连接位置的抗剪强度，杆部直径的选取既要满足强度要求，也要兼顾配套导向套的标准规格，减少非标准件的使用成本。安装边界方面，端座上的安装孔中心距、杆部的伸出长度、端座的最大外轮廓尺寸都需要和周边的安装支座、导向组件、操纵手柄的连接尺寸做匹配，设计时需要预留足够的装配间隙，尤其是在操纵行程的两个极限位置，要校核杆部末端、端座轮廓与周边结构的最小间隙，避免运动过程中出现磕碰。从实际使用场景来看，这类操纵器管如果应用在工程机械的操纵系统中，杆部表面会做硬化处理，提升耐磨性能，应对高频次往复滑动带来的磨损；如果应用在固定工业设备的调节机构中，

　　可根据使用环境选择做发黑或者镀锌处理，提升防锈能力。不同于普通的圆管杆件，该零件的端座与杆部为刚性连接结构，不存在拼接缝隙，避免了长期受力后连接位置松动的问题，一体化的结构也更适合采用模锻或者型材机加工的方式批量生产，加工时以杆部外圆和端座凹台作为定位基准，一次装夹即可完成安装孔、轮廓面的加工，有效控制各形位公差。在三维建模过程中，需要重点关注端座异形轮廓的曲率过渡，所有转角位置都设置有合理的圆角，避免应力集中，尤其是杆部与端座连接的根部位置，圆角半径需要根据受力大小做优化，既不能因为圆角过小导致应力集中引发断裂，也不能因为圆角过大影响端座与安装面的贴合精度。另外，端座上的安装孔为光孔设计，装配时通过螺栓穿过光孔将端座固定在操纵摆臂上，光孔的直径比配套螺栓大1到2毫米，预留一定的装配调整量，方便安装时微调操纵杆的初始位置，保证操纵行程的对称性。
