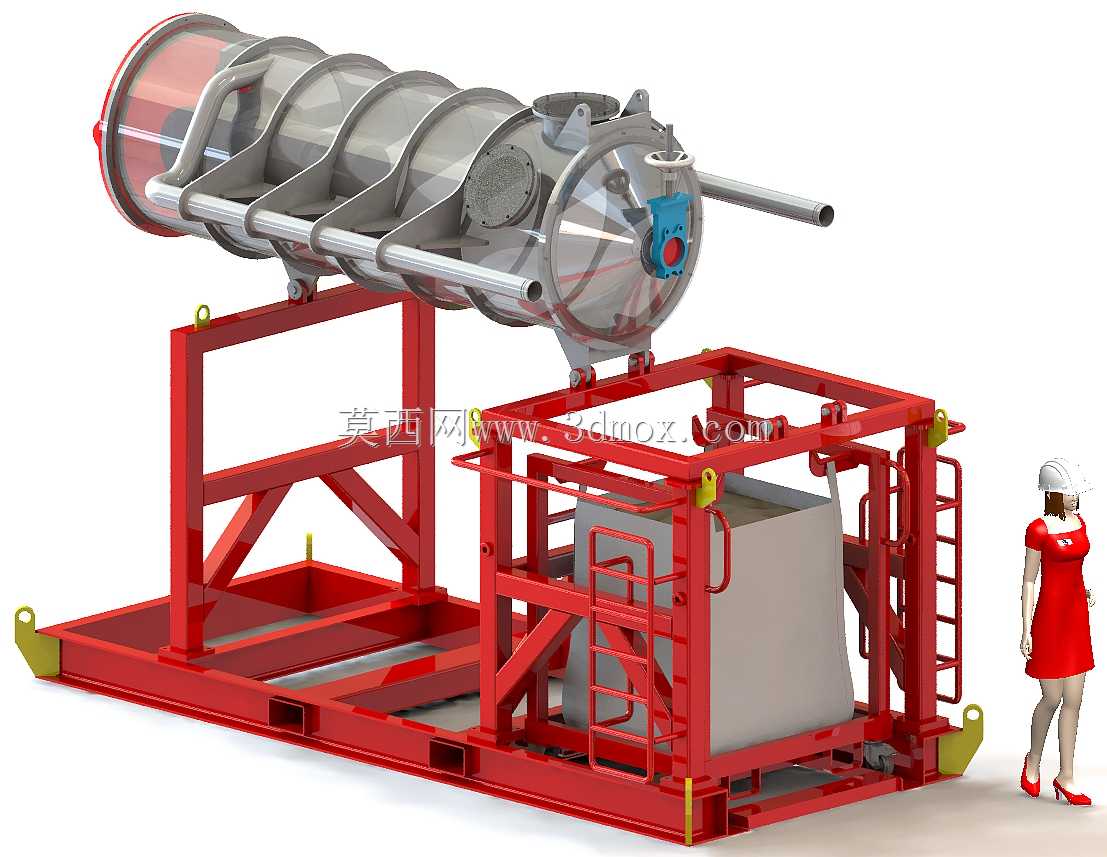

撬装式泥浆固液分离处理设备结构

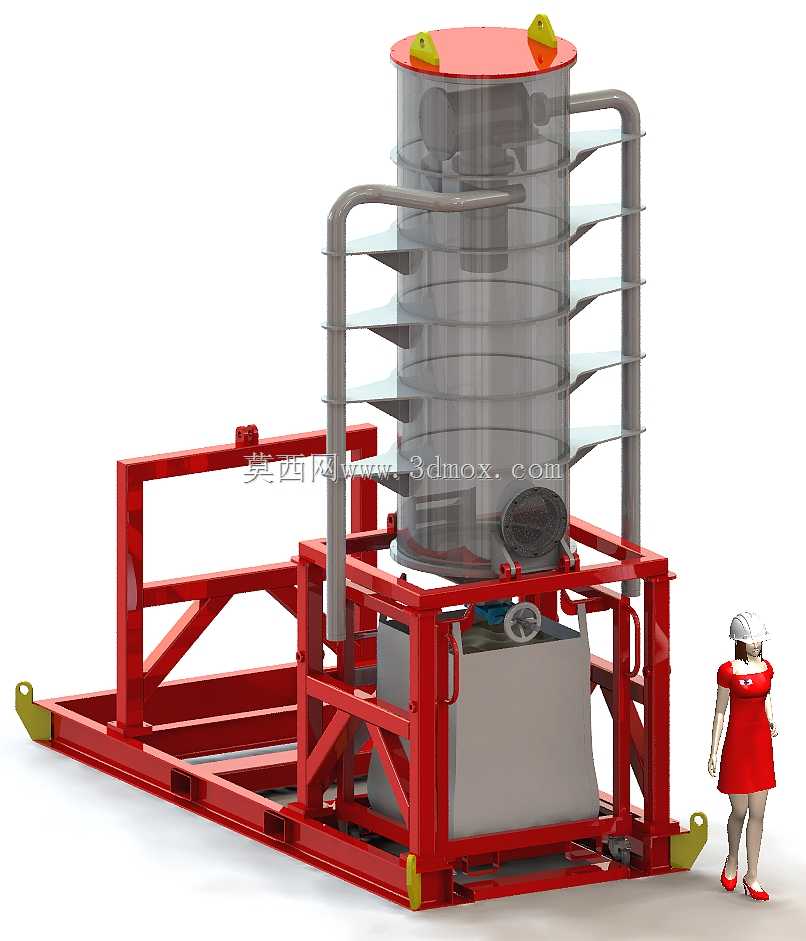

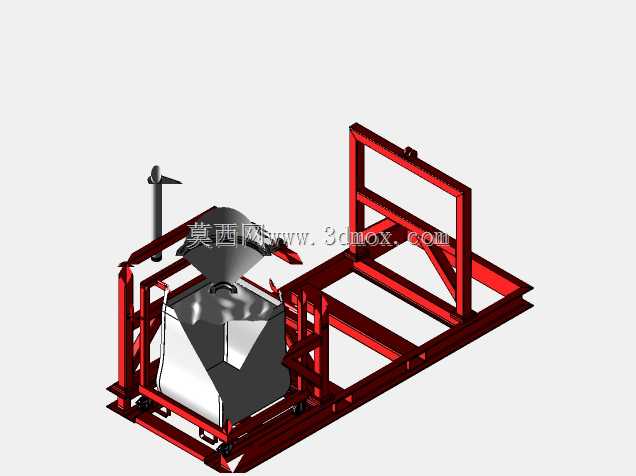

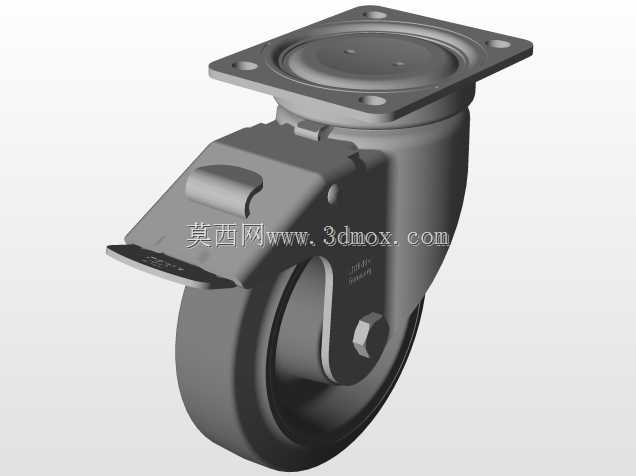

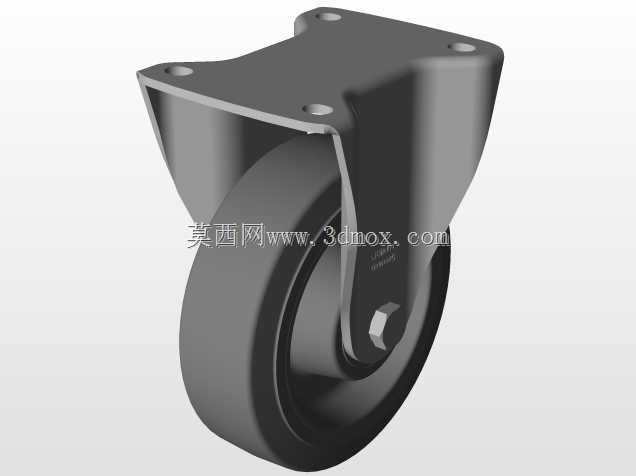

　　在非开挖水平定向钻施工、油田钻井作业、盾构隧道掘进以及建筑桩基施工的现场，泥浆循环处理是贯穿作业全流程的核心环节，这套撬装集成式的泥浆分离设备，正是针对这类野外分散作业场景设计的固液处理单元，区别于固定安装的厂区分离系统，整套设备所有功能模块全部集成在标准撬装底座上，不需要额外做混凝土基础施工，转场时可以直接通过平板车整体运输，也能利用底座四角的吊耳完成整体吊装就位，到场后只需要连接进出浆管路和供电线路就能投入作业，完全适配野外施工点频繁转场、作业周期短、现场安装条件有限的实际工况。从结构布局来看，设备采用分层集成的设计思路，底层撬座同时承担承载、积液、安装基准三重作用，底座采用型钢焊接的框架结构，底部预留了标准叉车孔位，

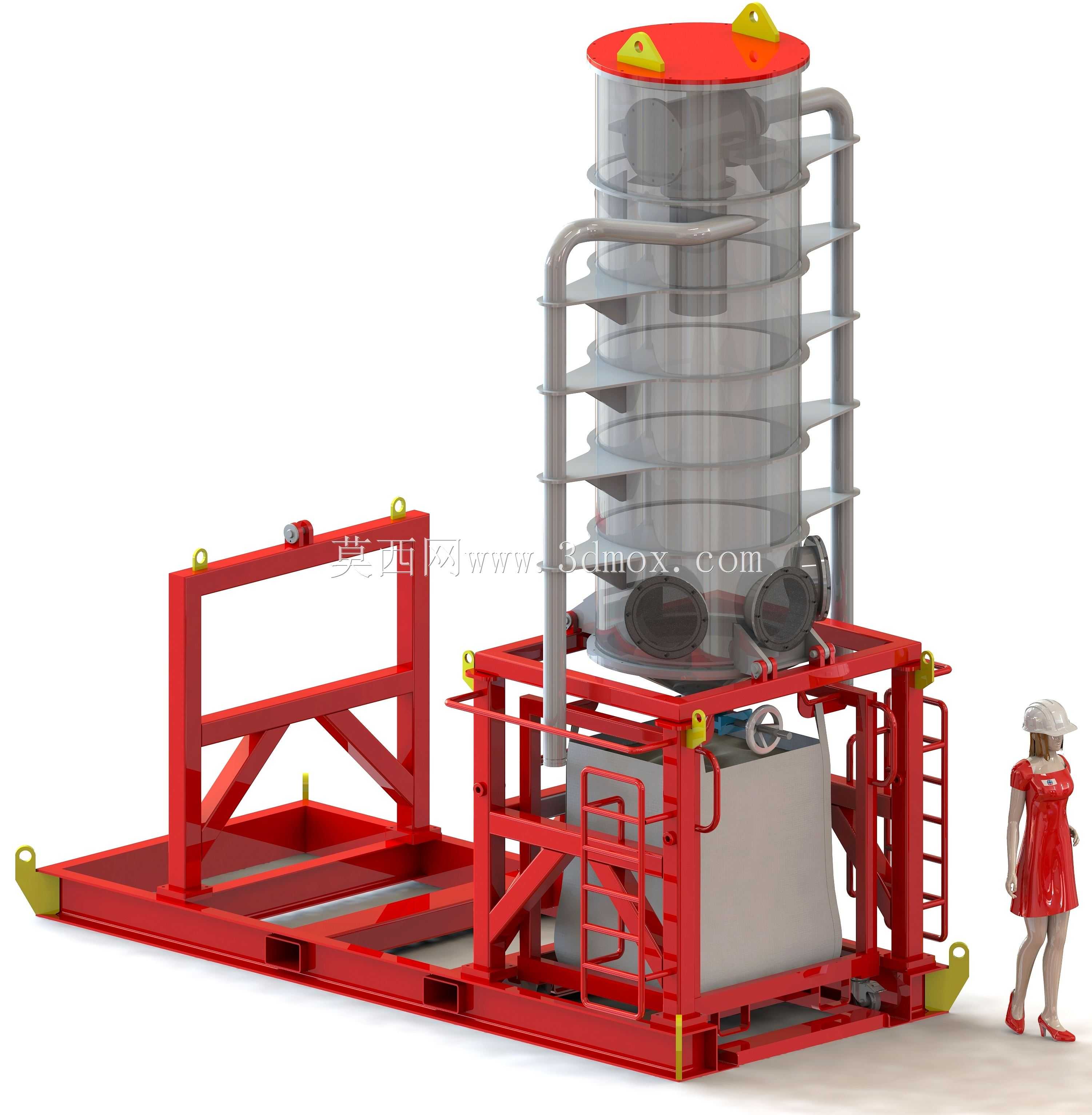

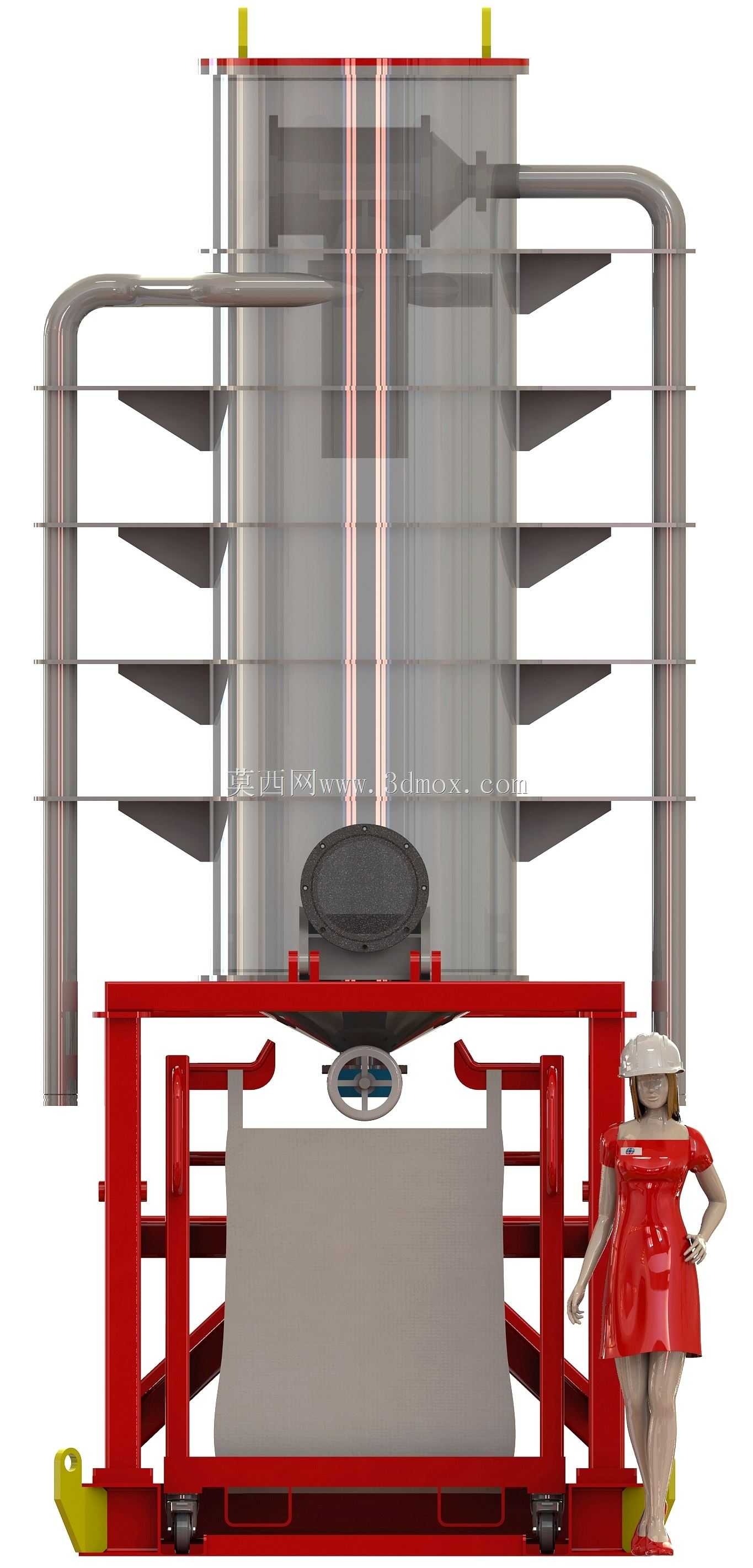

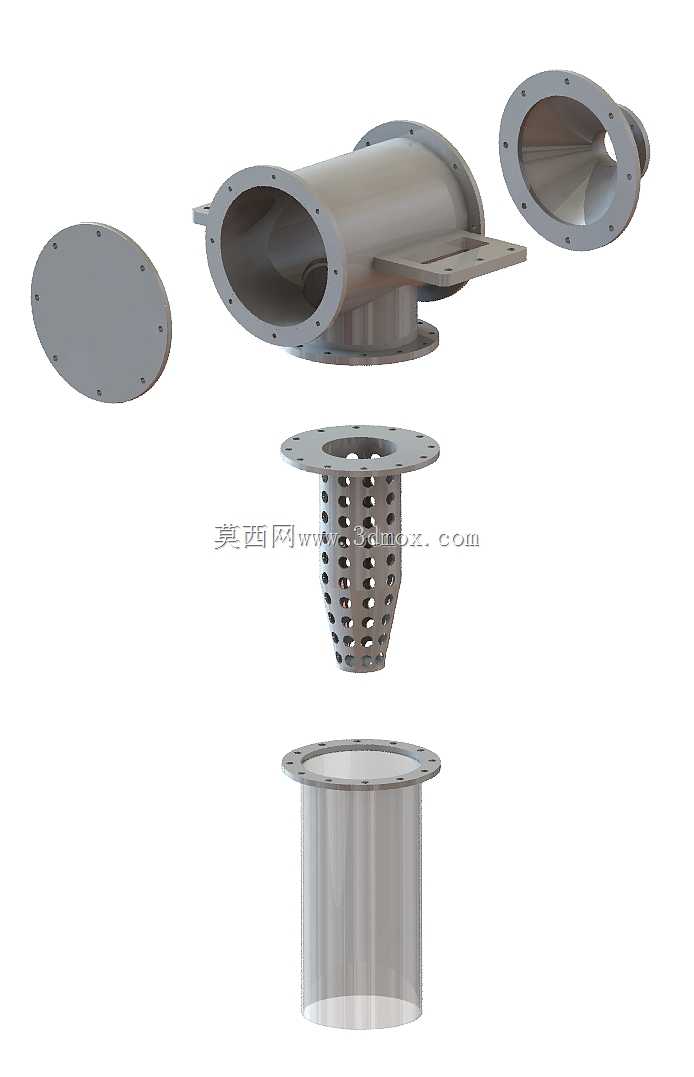

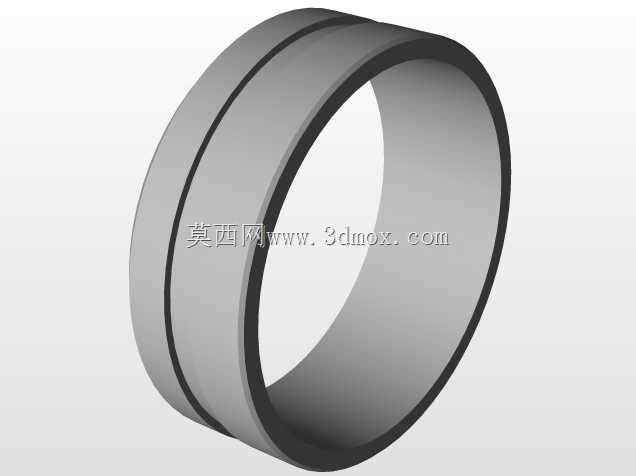

　　满足短距离场内转运的需求，底座上一侧预留了辅助配套单元的安装位，可以根据作业需求集成加药装置、渣浆泵或者备用电源模块，另一侧布置了储浆槽体，槽体侧面设置了直爬梯和操作平台，方便操作人员日常巡检、调节设备运行参数。核心分离单元采用立式多层叠装的结构，相比卧式分离设备，立式布局能够大幅压缩设备的占地面积，在有限的撬装空间内延长泥浆的分离路径，提升固相颗粒的沉降分离效率，罐体外部设置了环形走台和外部输送管路，走台边缘做了踢脚板防护，避免巡检过程中工具或者杂物掉落，罐体顶部设置了两个对称的吊耳，方便后期维护时单独吊装分离罐体做内部筛网或者旋流部件的更换。设备的进出浆管路采用侧进底出的走向，含固相颗粒的泥浆从罐体中下部进入分离腔，

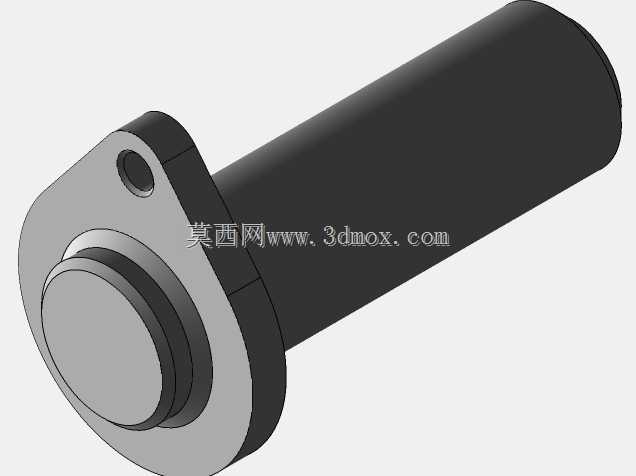

　　经过多层沉降和旋流分离后，大颗粒的钻渣沿着罐体内壁滑落到底部的排渣口，经过分离后的达标泥浆从罐体上部的溢流口汇总后回流到泥浆循环系统重复利用，底部的排渣口配置了手动调节的闸阀，操作人员可以根据进浆的固相含量调整排渣的间隔时间，避免阀门长期开启造成的泥浆跑冒。在结构强度设计上，整套撬装框架的主承力梁采用矩形型钢焊接，所有立柱和横梁的连接位置都做了三角筋板加强，能够承受公路运输过程中的颠簸载荷，同时满足吊装时的整体强度要求，罐体和撬座之间采用螺栓连接加定位销的固定方式，既保证了运行过程中的连接稳定性，也方便后期拆解维护。设备的操作位集中布置在爬梯入口处，阀门手轮的安装高度距离操作平台保持在人体工程学适配的范围，

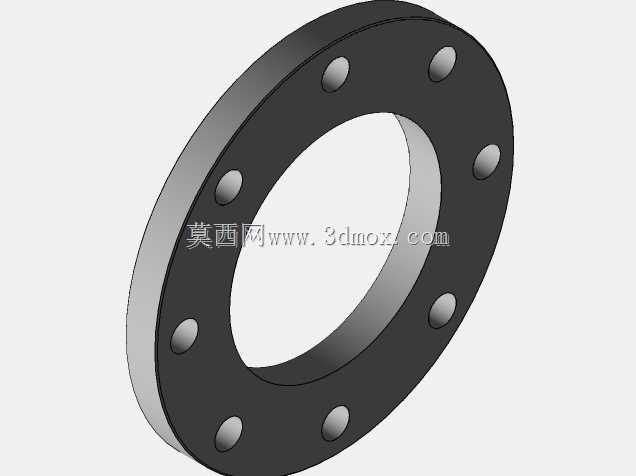

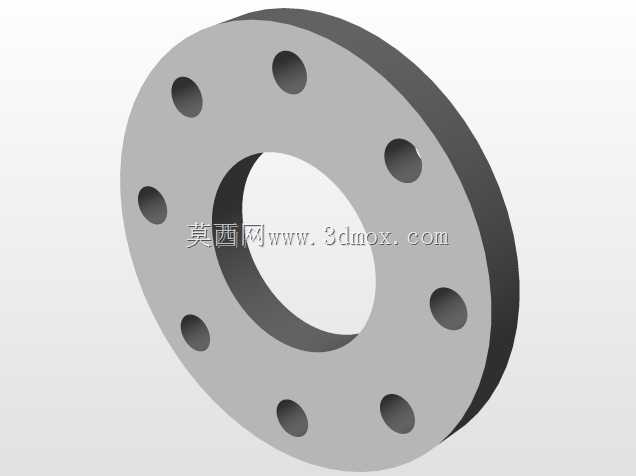

　　操作人员站在平台上就可以完成所有阀门的调节操作，不需要额外登高作业。考虑到野外作业的复杂环境，整套设备的外露金属结构全部做了重防腐涂装处理，能够适应潮湿、泥浆飞溅的腐蚀环境，管路连接全部采用标准法兰接口，现场对接时不需要做额外的管路改装，和不同规格的施工泥浆系统都能快速适配。这套设备的实际处理能力可以覆盖中小型钻井、非开挖施工的泥浆处理需求，分离后的泥浆固相含量能够满足循环钻进的性能要求，大幅减少新鲜泥浆的配置量，同时降低废浆的外排处理量，既能够控制施工的材料成本，也能满足施工现场的环保排放要求。相比分体式的泥浆处理系统，这种集成撬装的设计省去了现场分体安装、管路对接的大量工时，转场时不需要拆解管路和电路，单次转场的准备时间可以压缩到分体设备的三分之一，特别适合作业点分散、转场频繁的施工场景。在三维建模过程中，所有结构件的焊缝位置、安装间隙都按照实际焊接装配工艺做了还原，法兰的螺栓孔位、爬梯的踏步间距、走台的宽度都符合机械设计的安全规范，既可以作为设备生产加工的结构参考，也能用于施工方案编制时的设备布置模拟，提前校核现场安装的空间边界、吊装作业的回转半径，避免现场就位时出现空间干涉的问题。
