快架式皮质表带腕表结构设计方案

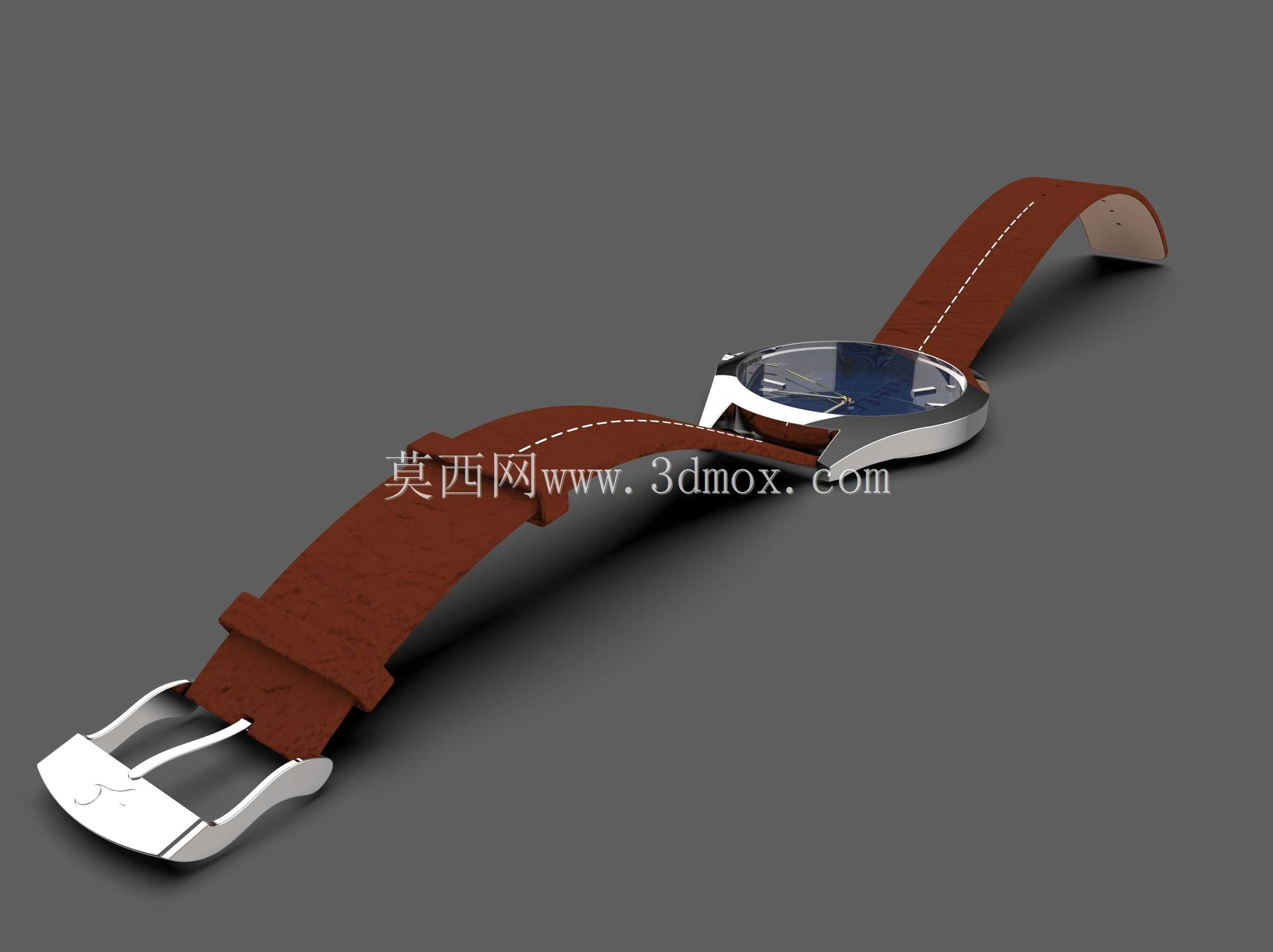

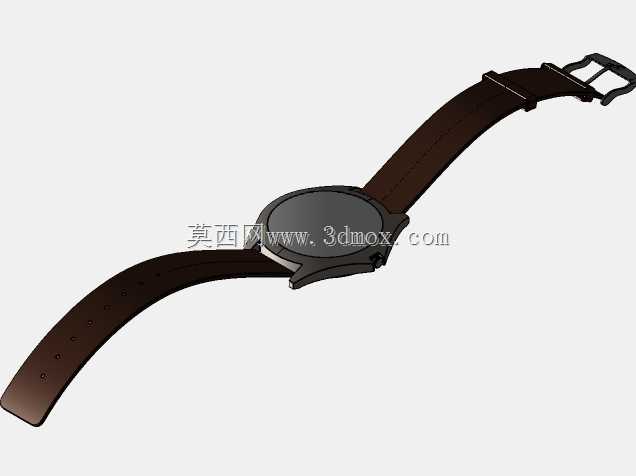

　　日常穿戴类计时配件的结构设计，往往需要在佩戴贴合度、结构可靠性与外观质感之间找到平衡，这款快架结构腕表的三维设计，首先从佩戴场景的实际需求切入做结构拆解。日常通勤、户外轻活动场景下，腕表需要兼顾佩戴时的弯折适配性与长期使用的结构强度，设计过程中先对表壳与表带的连接位做了受力分析，常规腕表生耳连接位在频繁摘戴、表带反复弯折的工况下，容易出现生耳脱出、表耳位应力集中开裂的问题，因此这款设计在表耳位置做了内凹式快架卡槽，不需要额外工具即可完成表带的拆装更换，同时卡槽的限位台阶做了0.15mm的过盈配合余量，保证生耳卡入后不会因为日常手臂摆动产生的松脱。表壳部分采用分层式结构设计，上层表圈做了斜边切削处理，既可以降低表壳整体的视觉厚度，

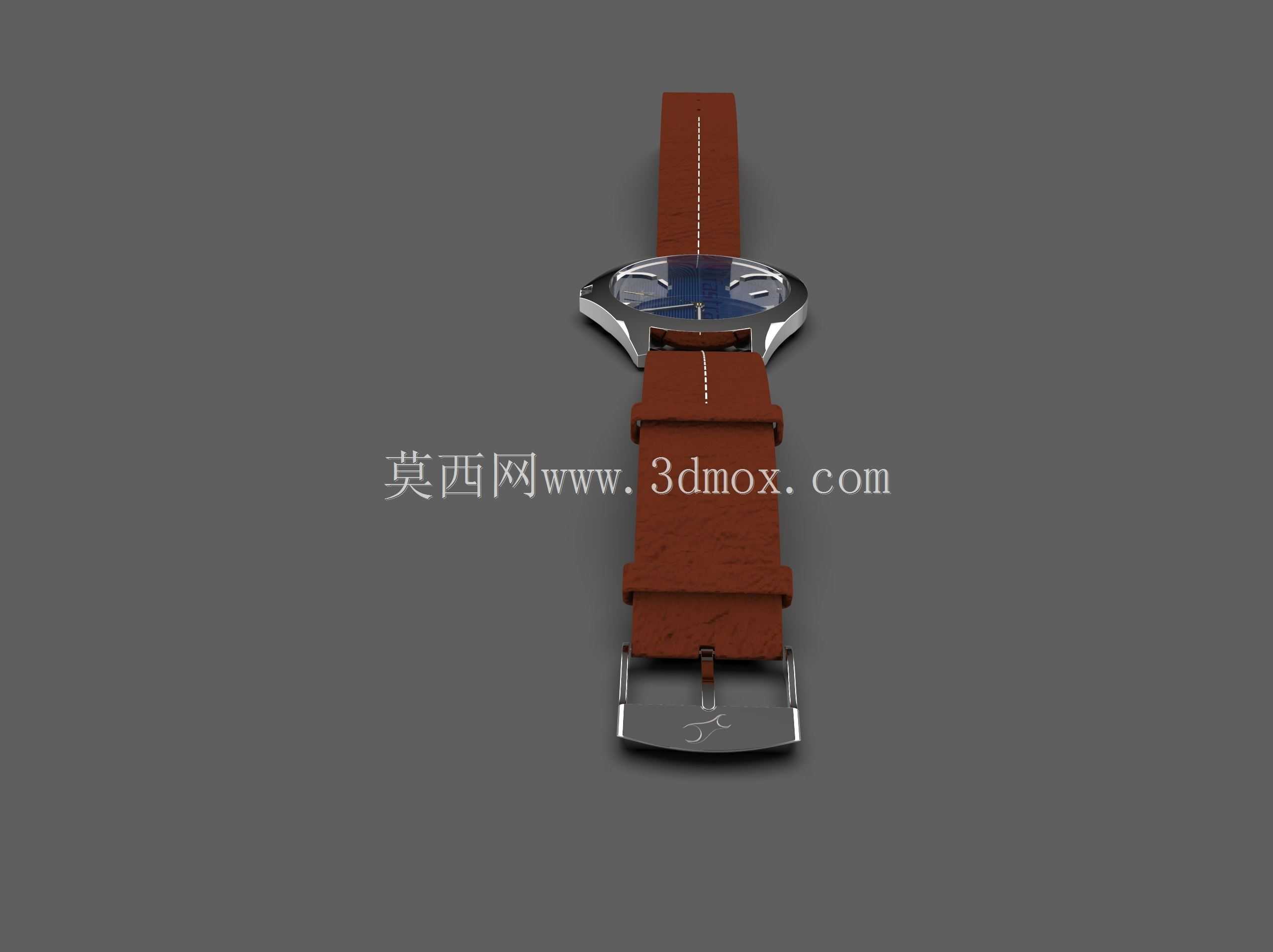

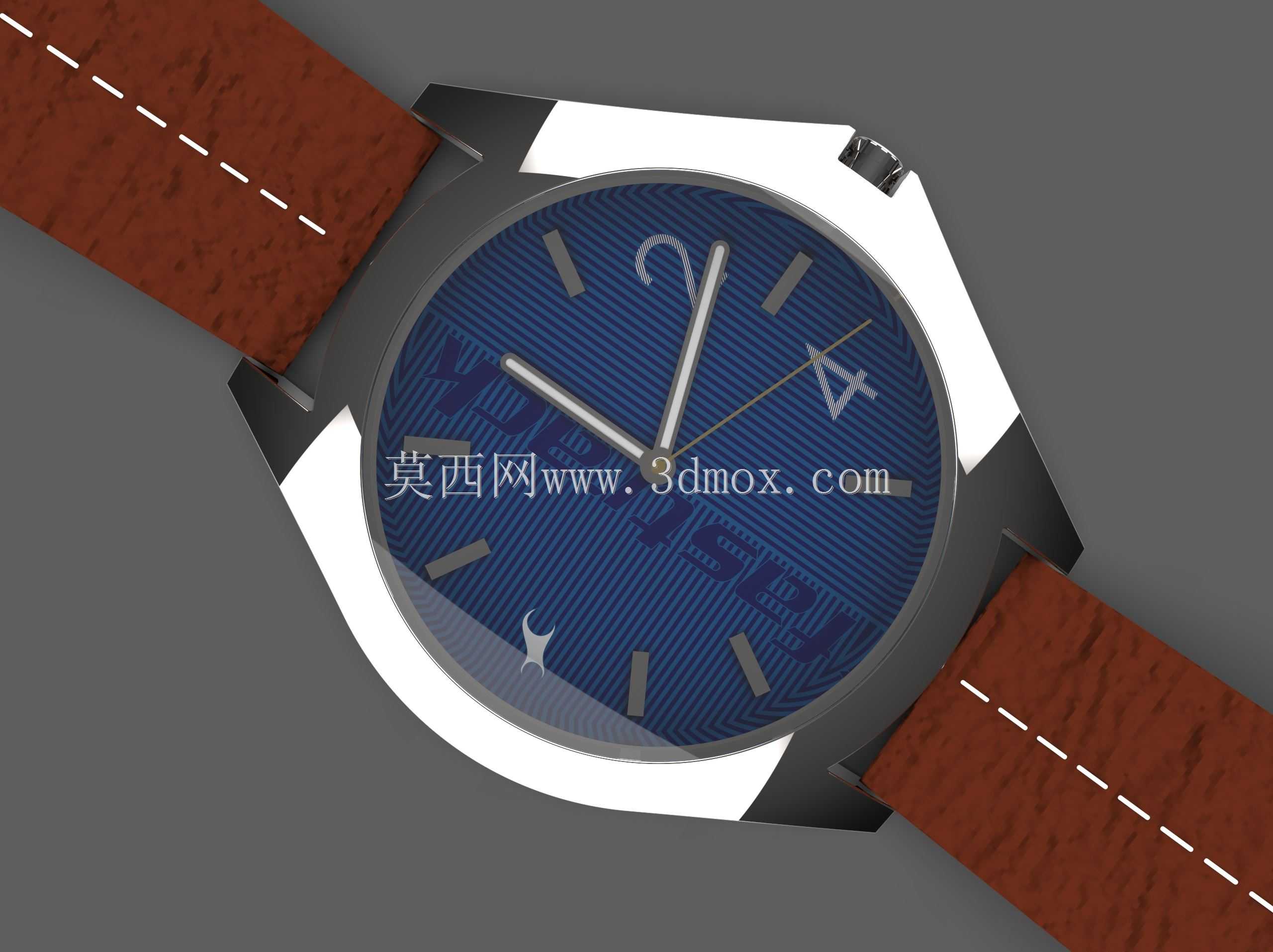

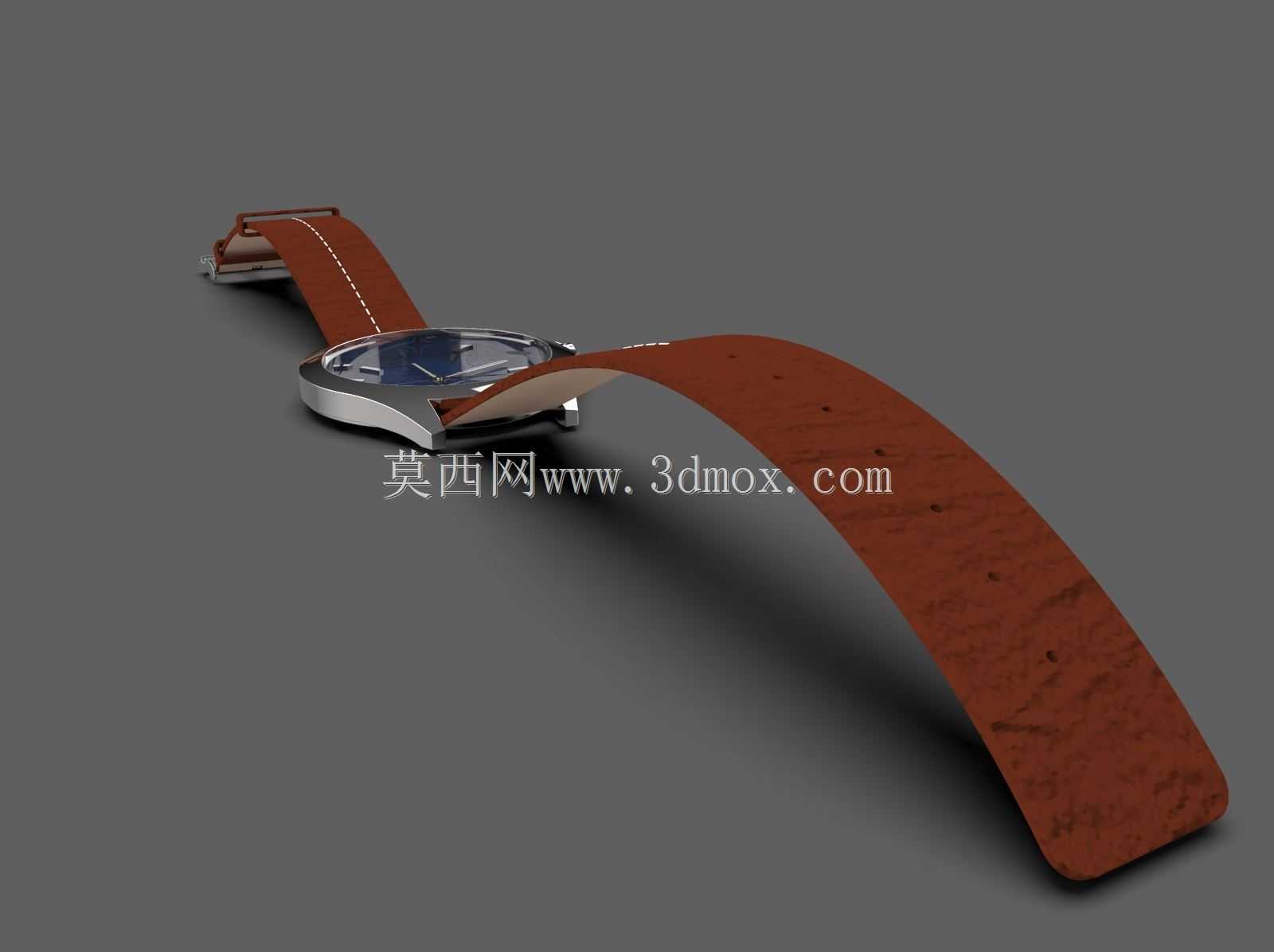

　　也能在日常佩戴碰到硬质物体时，让冲击力顺着斜边卸力，减少表镜直接受磕碰的概率；中层表壳做了内凹的密封圈安装槽，槽宽1.2mm，深度0.8mm，适配直径1mm的丁腈橡胶密封圈，装配后可以满足日常洗手、雨天淋水的密封需求，不需要做专业潜水级的密封结构，兼顾结构复杂度与日常使用的防水需求；底盖采用压合式固定结构，边缘做了防滑齿纹，方便后期维护时拆开更换电池或者调整机芯，底盖与表壳的配合面做了0.05mm的间隙公差，保证压合后不会出现错位凸起，避免佩戴时硌到手腕。表带部分采用皮质基材加内衬防滑层的结构，设计时参考了人体手腕的自然弯折弧度，表带在自然状态下做了预弯曲处理，曲率半径匹配成年男性手腕的平均围度曲率，

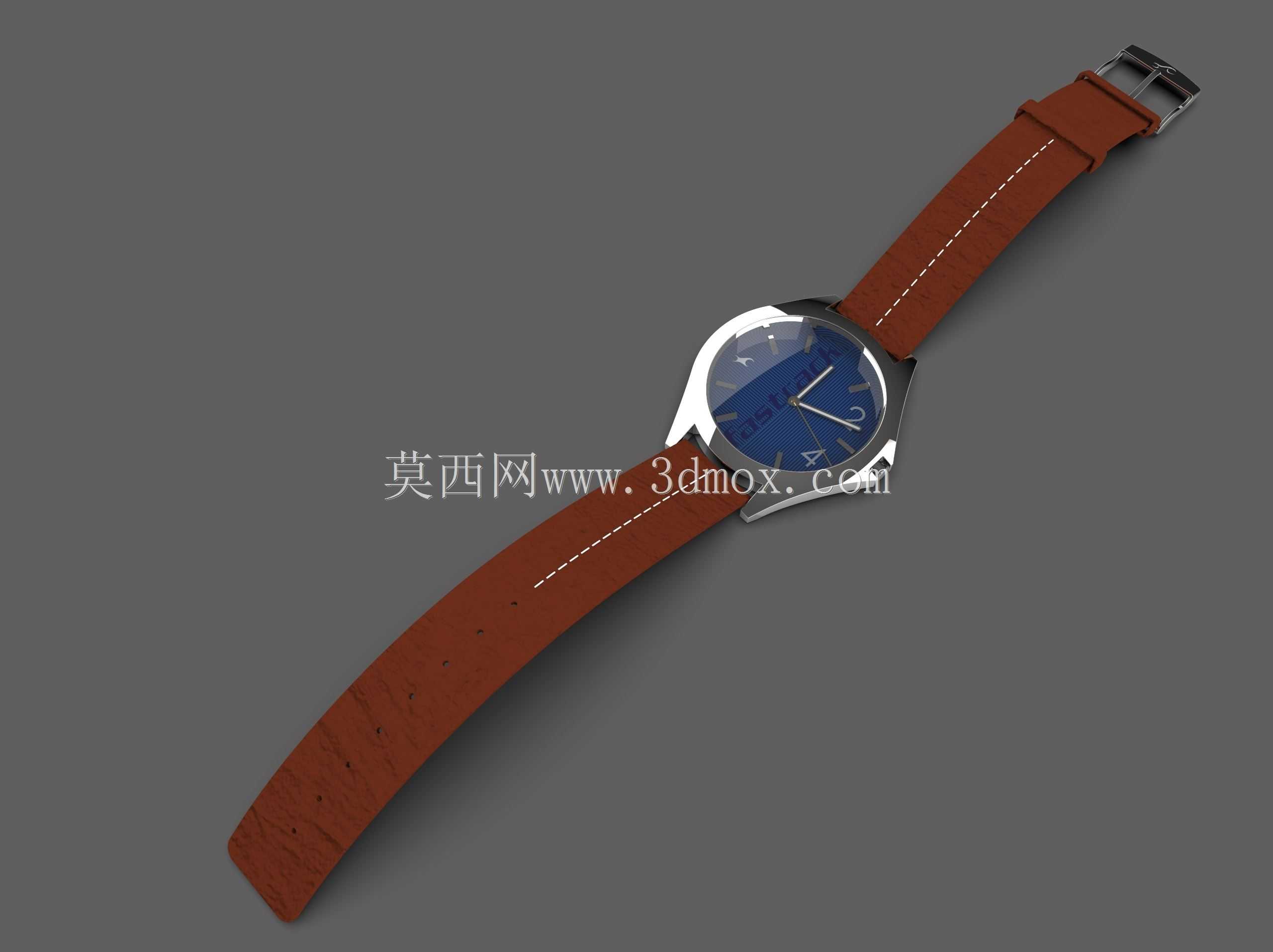

　　佩戴时不需要强行弯折表带就能贴合手腕轮廓，减少表带长期弯折产生的折痕；表带的固定孔位做了金属气眼加固，每个孔位边缘压合0.3mm厚的铜质气眼，避免皮质表带长期穿拆表扣针出现孔位撕裂的问题；表扣采用针扣式结构，扣面做了弧形贴合处理，扣身的厚度控制在2.5mm，边缘做了R0.5的圆角打磨，避免佩戴时刮蹭衣物或者皮肤；表扣与表带的连接位做了可转动的销轴结构，销轴两端做了铆压固定，转动阻尼控制在0.2N·m，保证表扣可以随佩戴角度自然转动，不会出现卡滞硌手的情况。从安装边界来看，表壳整体外径控制在42mm，厚度10.5mm，表耳间距20mm，适配宽度20mm的标准快拆表带，表耳的外凸长度控制在8mm，保证佩戴时表耳不会突出手腕侧面过多，

　　减少日常活动中表耳磕碰桌面、门框的概率；表镜采用蓝宝石玻璃材质，装配后高出表圈0.2mm，配合表圈的斜边防护结构，既保证表镜的通透度，也能避免表镜直接接触平面产生划痕。设计过程中对各个活动部件做了运动仿真验证，模拟表带在最大弯折角度下表带与表耳的间隙，保证弯折时不会出现表带蹭表壳的情况；对表扣的开合做了受力仿真，确认扣针在反复开合1000次的工况下不会出现塑性变形；对表壳的跌落工况做了简化仿真，从1米高度跌落到硬质木地板的场景下，表耳位的最大应力低于不锈钢材料的屈服强度，不会出现断裂变形的问题。整个结构设计没有做冗余的复杂结构，所有的结构特征都服务于日常佩戴的实际需求，快架结构的设计降低了表带更换的门槛，用户可以根据不同的使用场景更换不同材质、颜色的表带，不需要借助专业工具就能完成操作；各个配合位的公差设定都参考了穿戴类五金配件的通用加工精度，常规的CNC加工、皮质裁切工艺就能完成生产，不需要特殊的定制加工设备，量产时的工艺可行性较高。
