CATIA环境下多面切割菱形钻石造型渲染作品

本次完成的多面刻面晶体造型，在结构设计阶段优先考虑了光学折射路径与几何切面的匹配关系，所有切面的相交棱线均做了连续曲率校验，避免相邻面之间出现微小断差导致渲染时出现光影断层。实际应用场景中，这类高精度刻面造型可用于珠宝设计的结构验证、光学仪器的折射元件模拟、高端装饰件的外观打样，也可作为工业设计教学中曲面建模、材质渲染的典型练习案例。

设计过程中没有采用常规的阵列切割方式，而是先确定晶体的核心对称轴线，基于中心对称原则逐一排布每个主刻面的角度，主刻面的倾斜角度经过反复调整，确保光线入射后能在内部形成多次全反射，最终从冠部透出形成典型的明亮式切割光影效果。每个主刻面边缘衔接的小刻面，角度偏差控制在极小范围内，避免出现漏光的暗区，这一点和实际钻石切割的工艺要求完全一致，哪怕单个面的角度偏差超过阈值，都会让整体的火彩效果大打折扣。

从外形尺寸来看，该造型采用了标准圆形明亮式切割的比例框架，整体高度与最大直径的比例符合常规宝石镶嵌的尺寸边界，冠部高度、亭部深度的比例都参考了实际加工的工艺参数，既可以直接用于3D打印蜡模进行失蜡铸造，也可以导入光学仿真软件验证光线折射效果。安装边界方面，造型底部的亭部尖端做了微小的平面处理，避免实际加工或装配时出现尖端应力集中导致破损，这个细节在很多初学者的建模中很容易被忽略，直接做尖锐端点的话，不管是3D打印还是后续镶嵌，都很容易出现崩边的问题。

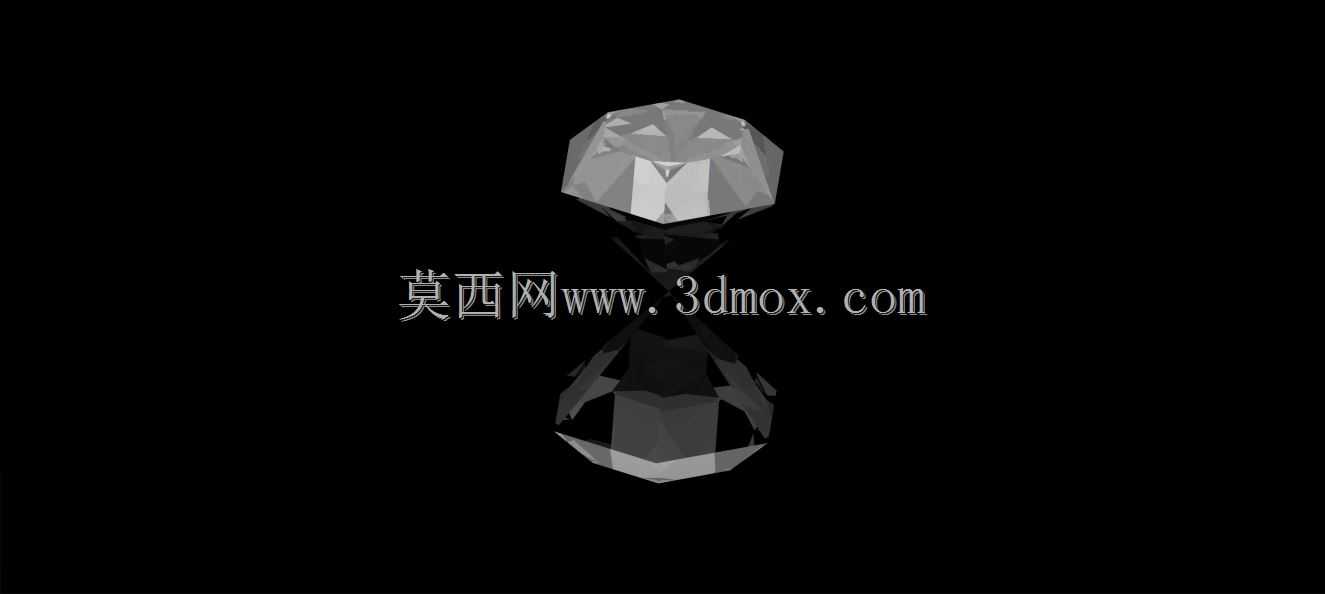

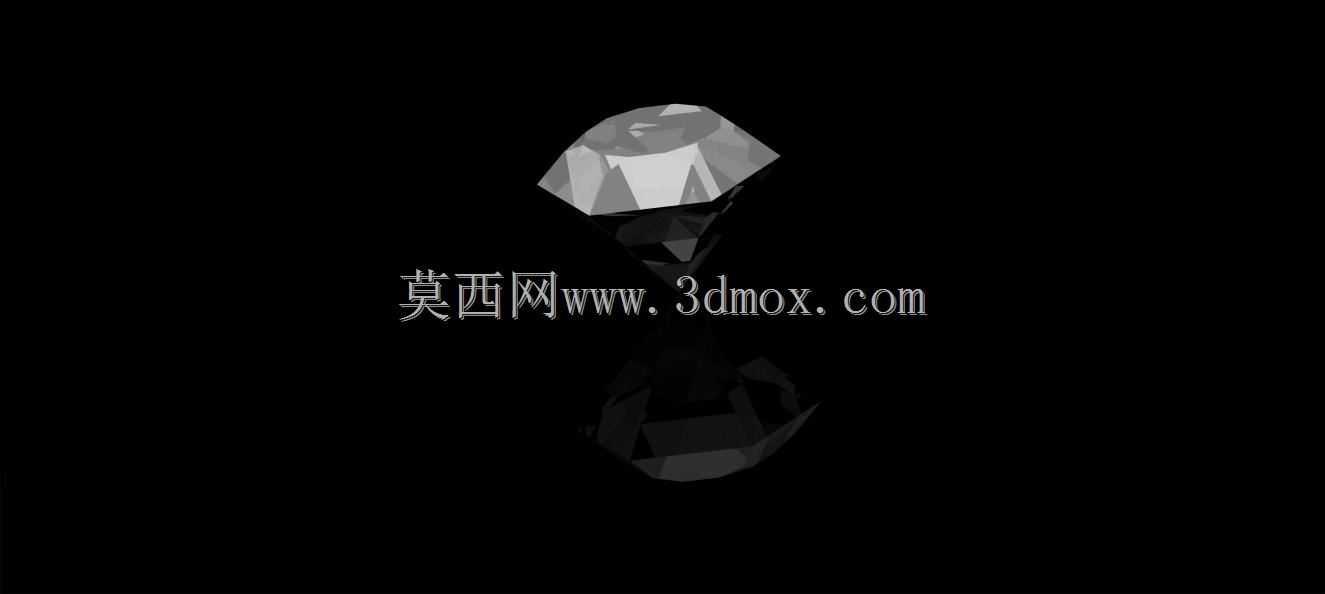

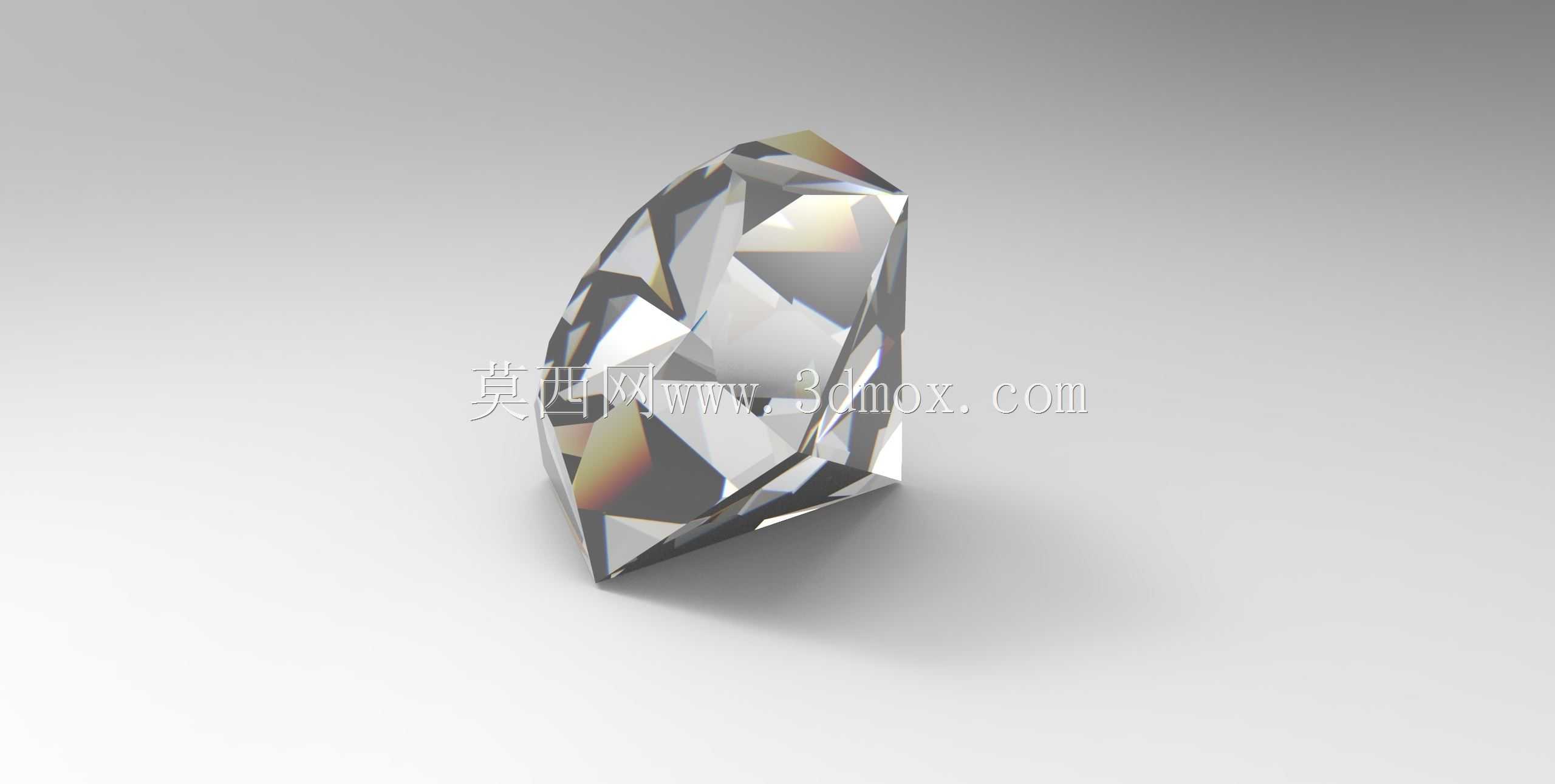

材质设置阶段，针对高折射率透明材质的特性做了分层参数调整，没有直接使用默认的玻璃材质，而是调整了折射指数、色散值、反射粗糙度等核心参数，模拟出钻石类高色散材料的火彩效果，光线穿过不同切面时的色彩分离效果更贴近真实晶体的视觉表现。渲染阶段的光源布置采用了多区域柔光搭配硬光的组合，主光源提供主要的高光反射，辅助光源补全暗部的细节，避免刻面之间的暗区死黑，同时保留足够的明暗对比来凸显每个切面的立体感。

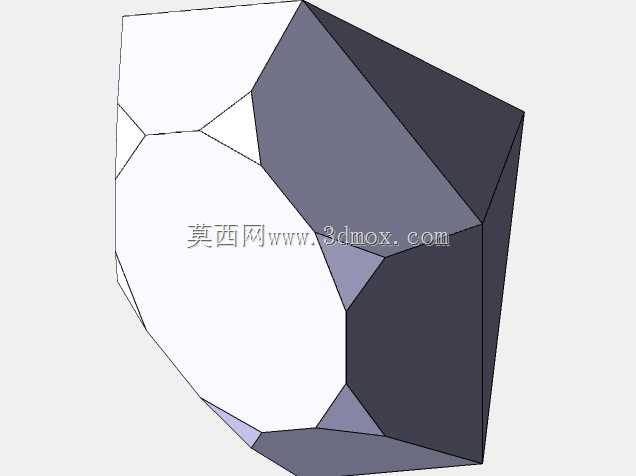

在建模逻辑上，整个造型没有使用过多的碎面，所有曲面都做了合并优化，面数控制在合理范围内，既保证了曲面的光滑度，也不会因为面数过高导致后续渲染、仿真操作出现卡顿。相邻切面之间的棱线做了极微小的倒角处理，这个倒角尺寸控制在肉眼几乎不可察的程度，既能模拟真实切割宝石的棱线钝化效果，也能避免渲染时棱线处出现过于锐利的锯齿边，提升整体的渲染质感。

这类刻面晶体的建模难点不在于曲面的复杂度，而在于每个切面角度的精准控制，以及对称度的严格把控，如果对称度出现偏差，不管是实际加工还是渲染效果，都会出现明显的歪斜感。建模过程中全程以中心轴线为基准做对称约束，每完成一组刻面就做对称度校验，确保所有对应位置的刻面角度、尺寸完全一致，最终成品不管从哪个对称角度观察，切面排布都完全规整，没有出现错位或大小不一的问题。

对于从事珠宝设计、工业外观设计的从业者来说，这类高精度刻面模型可以直接作为设计模板使用，调整尺寸比例后就能适配不同的设计需求，也可以通过修改切面数量、角度，衍生出不同切割风格的晶体造型，比如祖母绿切割、公主方切割等不同款式，核心的建模逻辑和角度校验方法是通用的。在实际生产环节，这类模型导出通用格式后可以直接对接精雕机、3D打印机进行原型制作，不需要再做额外的面修复，因为建模阶段就已经处理好了所有的曲面连续性问题，不存在破面、重叠面等会导致加工出错的几何问题。
